Гичкозбиральна машина

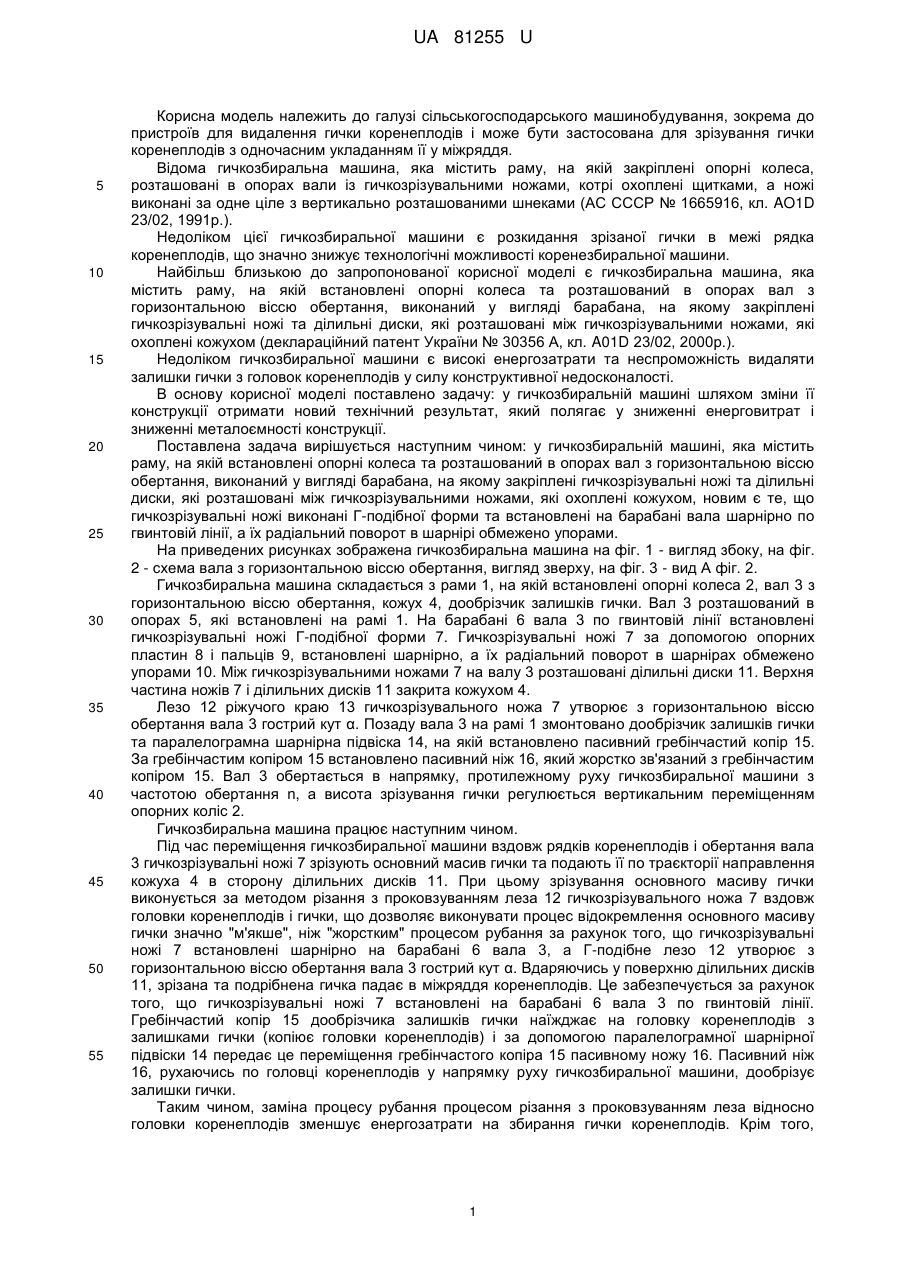

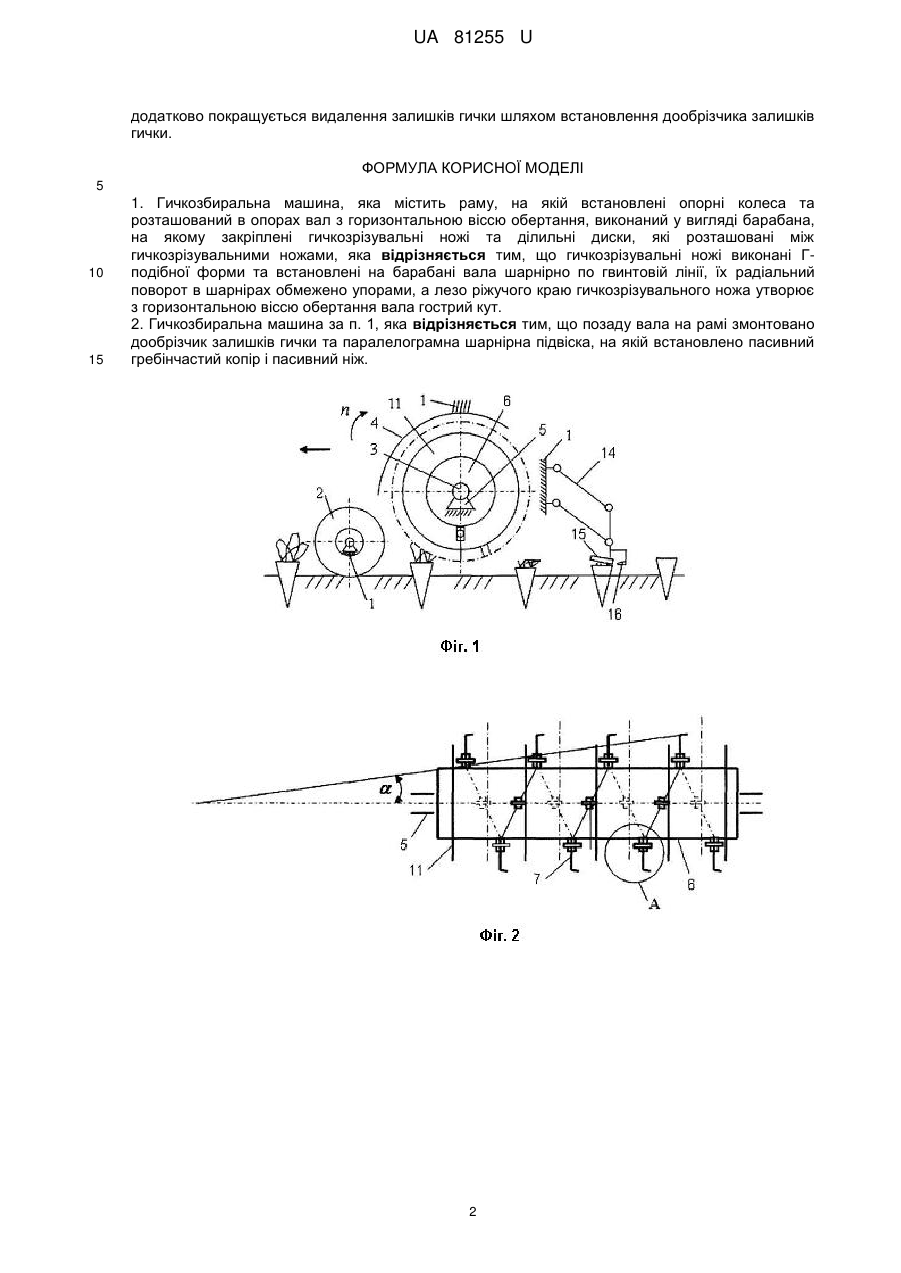

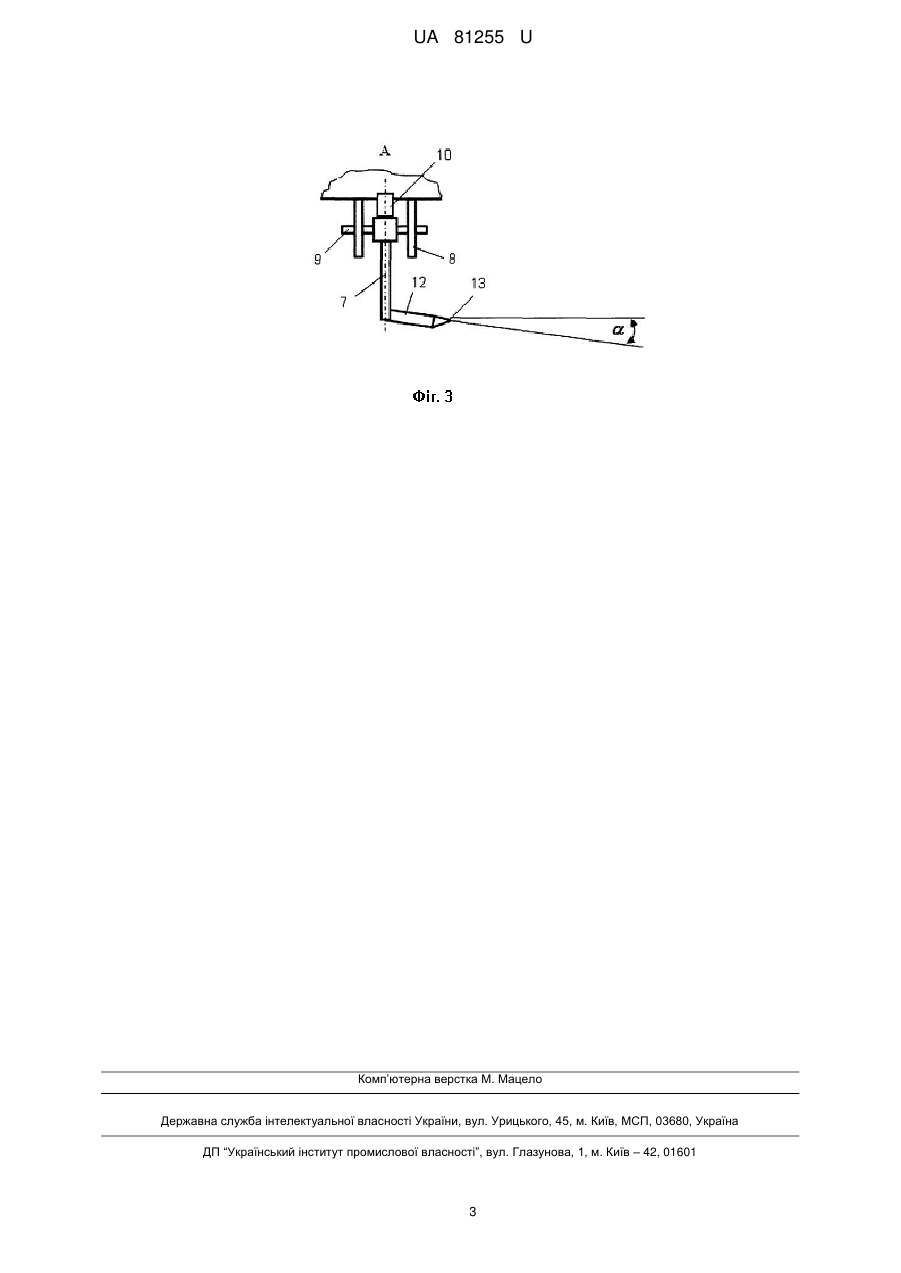

Реферат: UA 81255 U UA 81255 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до пристроїв для видалення гички коренеплодів і може бути застосована для зрізування гички коренеплодів з одночасним укладанням її у міжряддя. Відома гичкозбиральна машина, яка містить раму, на якій закріплені опорні колеса, розташовані в опорах вали із гичкозрізувальними ножами, котрі охоплені щитками, а ножі виконані за одне ціле з вертикально розташованими шнеками (АС СССР № 1665916, кл. AO1D 23/02, 1991р.). Недоліком цієї гичкозбиральної машини є розкидання зрізаної гички в межі рядка коренеплодів, що значно знижує технологічні можливості коренезбиральної машини. Найбільш близькою до запропонованої корисної моделі є гичкозбиральна машина, яка містить раму, на якій встановлені опорні колеса та розташований в опорах вал з горизонтальною віссю обертання, виконаний у вигляді барабана, на якому закріплені гичкозрізувальні ножі та ділильні диски, які розташовані між гичкозрізувальними ножами, які охоплені кожухом (деклараційний патент України № 30356 А, кл. A01D 23/02, 2000р.). Недоліком гичкозбиральної машини є високі енергозатрати та неспроможність видаляти залишки гички з головок коренеплодів у силу конструктивної недосконалості. В основу корисної моделі поставлено задачу: у гичкозбиральній машині шляхом зміни її конструкції отримати новий технічний результат, який полягає у зниженні енерговитрат і зниженні металоємності конструкції. Поставлена задача вирішується наступним чином: у гичкозбиральній машині, яка містить раму, на якій встановлені опорні колеса та розташований в опорах вал з горизонтальною віссю обертання, виконаний у вигляді барабана, на якому закріплені гичкозрізувальні ножі та ділильні диски, які розташовані між гичкозрізувальними ножами, які охоплені кожухом, новим є те, що гичкозрізувальні ножі виконані Г-подібної форми та встановлені на барабані вала шарнірно по гвинтовій лінії, а їх радіальний поворот в шарнірі обмежено упорами. На приведених рисунках зображена гичкозбиральна машина на фіг. 1 - вигляд збоку, на фіг. 2 - схема вала з горизонтальною віссю обертання, вигляд зверху, на фіг. 3 - вид А фіг. 2. Гичкозбиральна машина складається з рами 1, на якій встановлені опорні колеса 2, вал 3 з горизонтальною віссю обертання, кожух 4, дообрізчик залишків гички. Вал 3 розташований в опорах 5, які встановлені на рамі 1. На барабані 6 вала 3 по гвинтовій лінії встановлені гичкозрізувальні ножі Г-подібної форми 7. Гичкозрізувальні ножі 7 за допомогою опорних пластин 8 і пальців 9, встановлені шарнірно, а їх радіальний поворот в шарнірах обмежено упорами 10. Між гичкозрізувальними ножами 7 на валу 3 розташовані ділильні диски 11. Верхня частина ножів 7 і ділильних дисків 11 закрита кожухом 4. Лезо 12 ріжучого краю 13 гичкозрізувального ножа 7 утворює з горизонтальною віссю обертання вала 3 гострий кут α. Позаду вала 3 на рамі 1 змонтовано дообрізчик залишків гички та паралелограмна шарнірна підвіска 14, на якій встановлено пасивний гребінчастий копір 15. За гребінчастим копіром 15 встановлено пасивний ніж 16, який жорстко зв'язаний з гребінчастим копіром 15. Вал 3 обертається в напрямку, протилежному руху гичкозбиральної машини з частотою обертання n, а висота зрізування гички регулюється вертикальним переміщенням опорних коліс 2. Гичкозбиральна машина працює наступним чином. Під час переміщення гичкозбиральної машини вздовж рядків коренеплодів і обертання вала 3 гичкозрізувальні ножі 7 зрізують основний масив гички та подають її по траєкторії направлення кожуха 4 в сторону ділильних дисків 11. При цьому зрізування основного масиву гички виконується за методом різання з проковзуванням леза 12 гичкозрізувального ножа 7 вздовж головки коренеплодів і гички, що дозволяє виконувати процес відокремлення основного масиву гички значно "м'якше", ніж "жорстким" процесом рубання за рахунок того, що гичкозрізувальні ножі 7 встановлені шарнірно на барабані 6 вала 3, а Г-подібне лезо 12 утворює з горизонтальною віссю обертання вала 3 гострий кут α. Вдаряючись у поверхню ділильних дисків 11, зрізана та подрібнена гичка падає в міжряддя коренеплодів. Це забезпечується за рахунок того, що гичкозрізувальні ножі 7 встановлені на барабані 6 вала 3 по гвинтовій лінії. Гребінчастий копір 15 дообрізчика залишків гички наїжджає на головку коренеплодів з залишками гички (копіює головки коренеплодів) і за допомогою паралелограмної шарнірної підвіски 14 передає це переміщення гребінчастого копіра 15 пасивному ножу 16. Пасивний ніж 16, рухаючись по головці коренеплодів у напрямку руху гичкозбиральної машини, дообрізує залишки гички. Таким чином, заміна процесу рубання процесом різання з проковзуванням леза відносно головки коренеплодів зменшує енергозатрати на збирання гички коренеплодів. Крім того, 1 UA 81255 U додатково покращується видалення залишків гички шляхом встановлення дообрізчика залишків гички. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Гичкозбиральна машина, яка містить раму, на якій встановлені опорні колеса та розташований в опорах вал з горизонтальною віссю обертання, виконаний у вигляді барабана, на якому закріплені гичкозрізувальні ножі та ділильні диски, які розташовані між гичкозрізувальними ножами, яка відрізняється тим, що гичкозрізувальні ножі виконані Гподібної форми та встановлені на барабані вала шарнірно по гвинтовій лінії, їх радіальний поворот в шарнірах обмежено упорами, а лезо ріжучого краю гичкозрізувального ножа утворює з горизонтальною віссю обертання вала гострий кут. 2. Гичкозбиральна машина за п. 1, яка відрізняється тим, що позаду вала на рамі змонтовано дообрізчик залишків гички та паралелограмна шарнірна підвіска, на якій встановлено пасивний гребінчастий копір і пасивний ніж. 2 UA 81255 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
