Машина для двоїння і вирівнювання деталей взуття по товщині

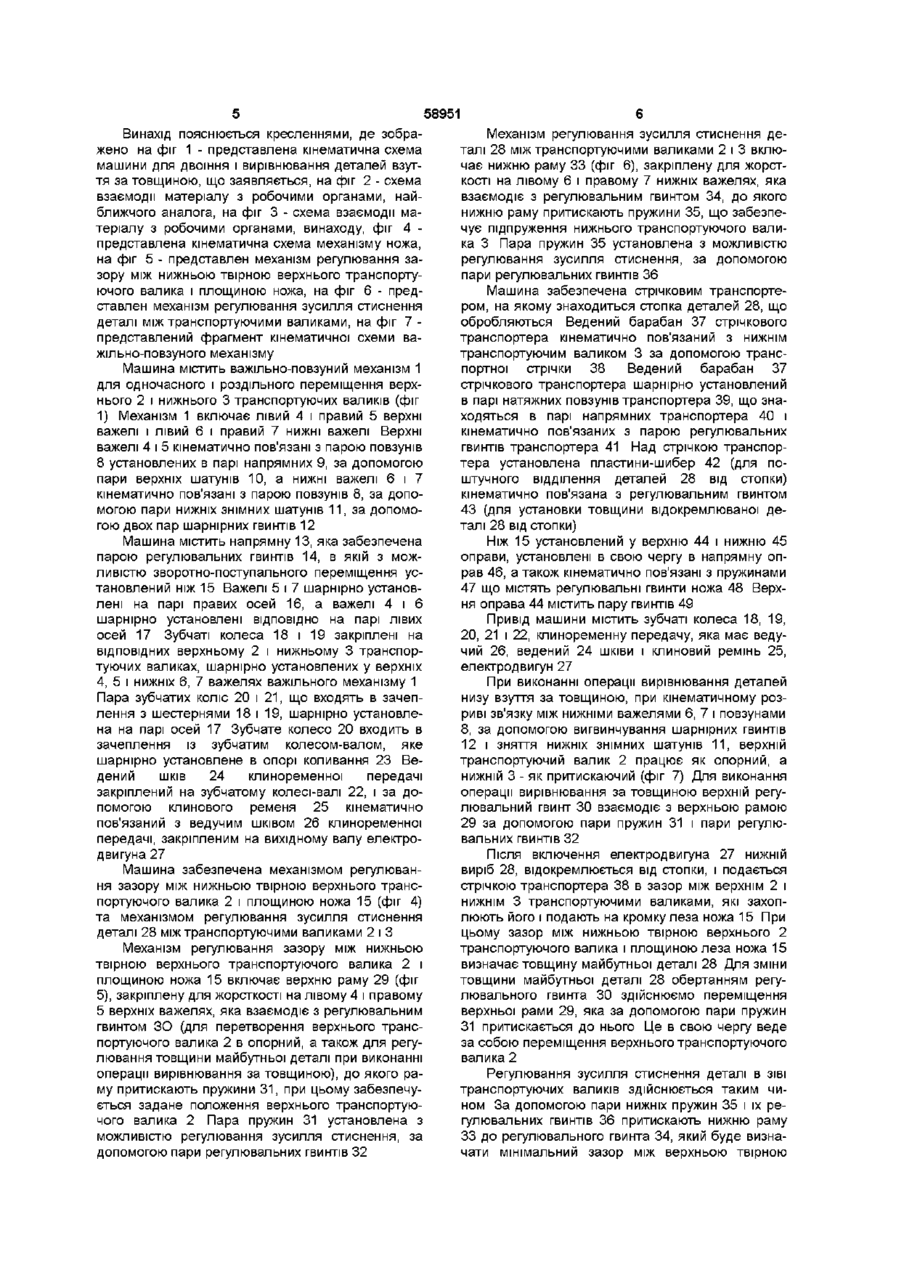

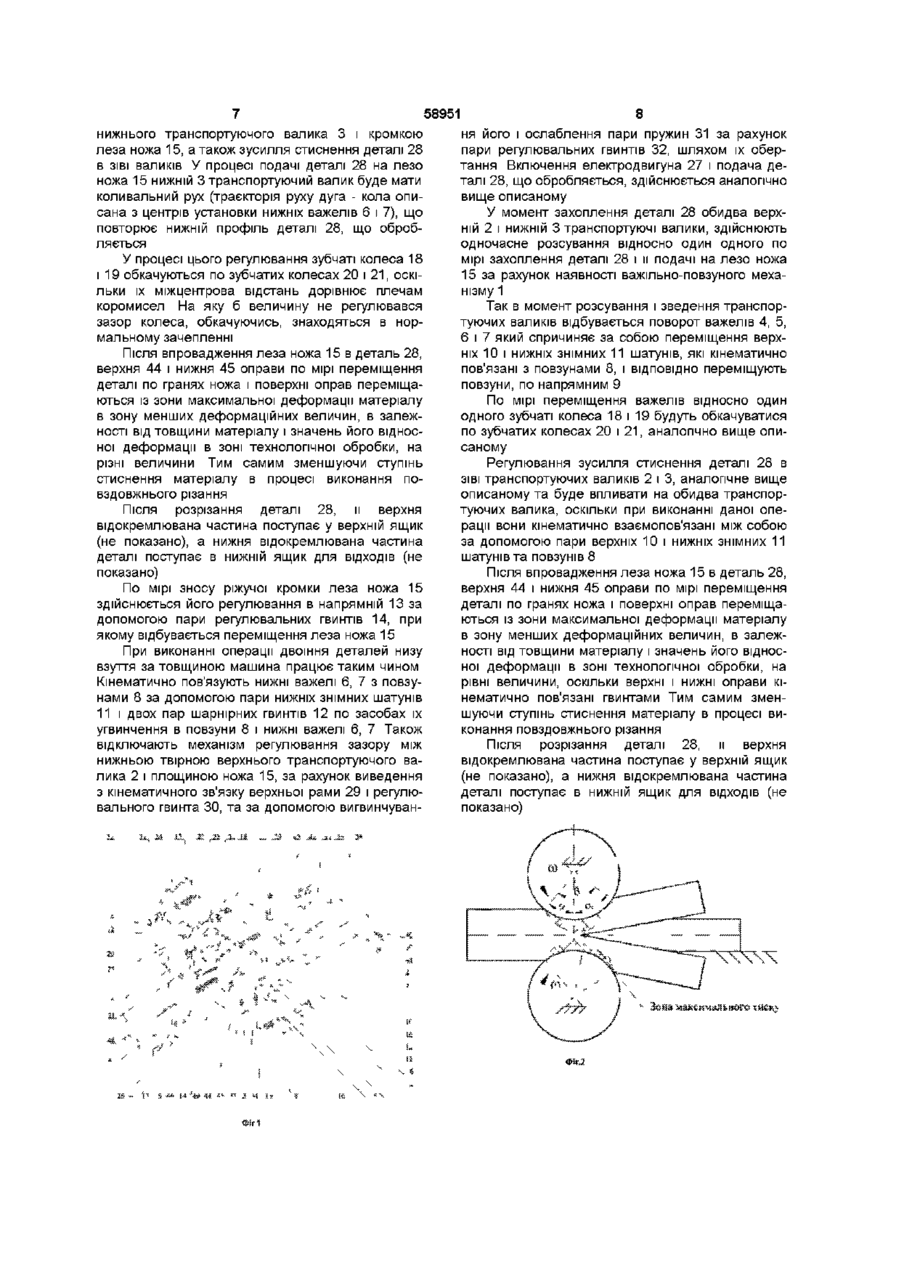

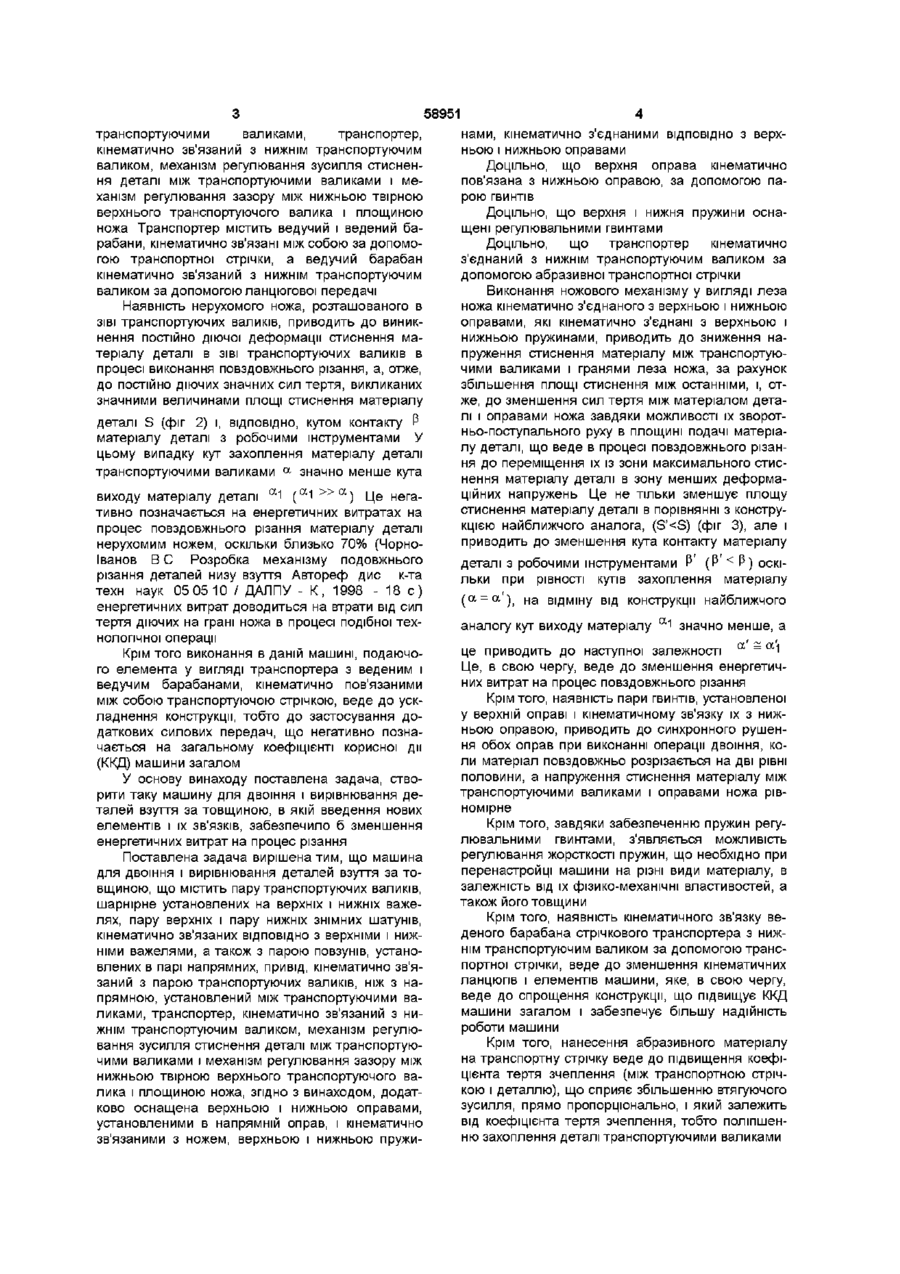

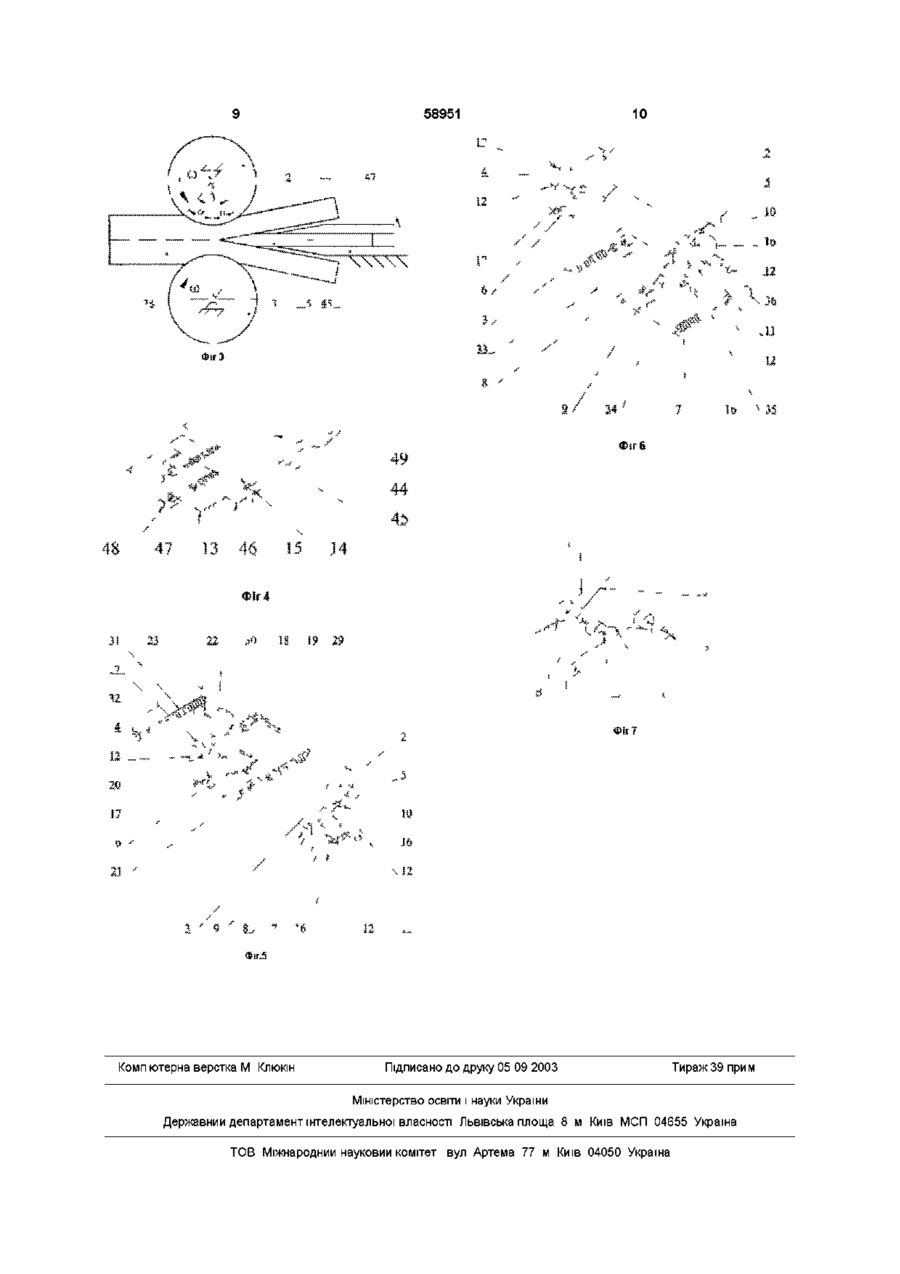

1 Машина для двоїння і вирівнювання деталей взуття по товщині, що містить пару транспортуючих валиків, шарнірно встановлених на верхніх і нижніх важелях, пару верхніх і пару нижніх знімних шатунів, кінематично зв'язаних ВІДПОВІДНО з верхніми і нижніми важелями, а також з парою повзунів, встановлених в парі напрямних, привід, кінематично зв'язаний з парою транспортуючих валиків, ніж з напрямною, встановлений між транспортуючими валиками, транспортер, кінематично зв'язаний з нижнім транспортуючим валиком, механізм регулювання зусилля стиснення деталі між транспортуючими валиками і механізм регулювання зазору між нижньою твірною верхнього транспортуючого валика і площиною ножа, яка відрізняється тим, що додатково оснащена верхньою і нижньою оправами, установленими в напрямній оправ, і кінематично зв'язаними з ножем верхньою і нижньою пружинами, кінематично з'єднаними ВІДПОВІДНО З верхньою і нижньою оправами 2 Машина по п 1, яка відрізняється тим, що верхня оправа кінематично зв'язана з нижньою оправою за допомогою пари гвинтів 3 Машина по пп 1 і 2, яка відрізняється тим, що верхня і нижня пружини оснащені регулювальними гвинтами 4 Машина по п 1, яка відрізняється тим, що транспортер кінематично з'єднаний з нижнім транспортуючим валиком за допомогою абразивної транспортної стрічки Винахід відноситься до обробки матеріалів різанням і може бути використаний в машинах для двоїння і вирівнювання деталей взуття за товщиною в взуттєвій галузі легкої промисловості Відома машина для вирівнювання деталей взуття за товщиною (Патент України № 18129 А, кл С 14 В 1/14, 1997), що містить пару транспортуючих валиків, шарнірне установлених на верхніх і нижніх важелях, перші з яких, мають напрямні вилки, в яких установлена пара повзунів, кінематично пов'язана з пальцями, установленими в напрямних і кінематично пов'язана з нижніми важелями, привід, кінематично пов'язаний з парою транспортуючих валиків, ніж установлений між транспортуючими валиками з можливістю зворотно-поступального переміщення, і кінематично пов'язаний з пальцями, механізм регулювання зазору між парою транспортуючих валиків, механізм регулювання зусилля стиснення деталі між ними і механізм регулювання зазору між нижньою твірною верхнього транспортуючого валика і площиною ножа Наявність ножа, установленого з можливістю зворотньо-поступального переміщення, і кінематично пов'язаного з пальцями, не приводить до значного зниження напруження стиснення матеріалу між транспортуючими валиками і ножем в процесі повздовжнього різання, що, в свою чергу, не веде до істотного зниження втрат на тертя матеріалу об грані (оправи) ножа, що є нерухомими, які викликані технологічною необхідністю виконувати операцію повздовжнього різання в сильно стислому стані матеріалу деталі Відома також машина для двоїння і вирівнювання деталей взуття за товщиною (Заявка № 2002042785, від 8 04 2002 р , пол ріш від 30 09 2002 р), що містить пару транспортуючих валиків, шарнірне установлених на верхніх і нижніх важелях, пару верхніх і пару нижніх знімних шатунів, кінематично зв'язаних ВІДПОВІДНО З верхніми і нижніми важелями, а також з парою повзунів, установлених в парі напрямних, привід, кінематично зв'язаний з парою транспортуючих валиків, ніж з напрямною, установлений між ю 00 ю 58951 транспортуючими валиками, транспортер, кінематично зв'язаний з нижнім транспортуючим валиком, механізм регулювання зусилля стиснення деталі між транспортуючими валиками і механізм регулювання зазору між нижньою твірною верхнього транспортуючого валика і площиною ножа Транспортер містить ведучий і ведений барабани, кінематично зв'язані між собою за допомогою транспортної стрічки, а ведучий барабан кінематично зв'язаний з нижнім транспортуючим валиком за допомогою ланцюгової передачі Наявність нерухомого ножа, розташованого в ЗІВІ транспортуючих валиків, приводить до виникнення постійно діючої деформації стиснення матеріалу деталі в ЗІВІ транспортуючих валиків в процесі виконання повздовжнього різання, а, отже, до постійно діючих значних сил тертя, викликаних значними величинами площі стиснення матеріалу деталі S (фіг 2) і, ВІДПОВІДНО, кутом контакту Р матеріалу деталі з робочими інструментами У цьому випадку кут захоплення матеріалу деталі транспортуючими валиками а значно менше кута а1 а1 > > а виходу матеріалу деталі ( ) Це негативно позначається на енергетичних витратах на процес повздовжнього різання матеріалу деталі нерухомим ножем, оскільки близько 70% (ЧорноІванов В С Розробка механізму подовжнього різання деталей низу взуття Автореф дис к-та техн наук 05 05 10 / ДАЛПУ - К, 1998 - 18 с ) енергетичних витрат доводиться на втрати від сил тертя діючих на грані ножа в процесі подібної технологічної операції Крім того виконання в даній машині, подаючого елемента у вигляді транспортера з веденим і ведучим барабанами, кінематично пов'язаними між собою транспортуючою стрічкою, веде до ускладнення конструкції, тобто до застосування додаткових силових передач, що негативно позначається на загальному коефіцієнті корисної дії (ККД) машини загалом У основу винаходу поставлена задача, створити таку машину для двоїння і вирівнювання деталей взуття за товщиною, в якій введення нових елементів і їх зв'язків, забезпечило б зменшення енергетичних витрат на процес різання Поставлена задача вирішена тим, що машина для двоїння і вирівнювання деталей взуття за товщиною, що містить пару транспортуючих валиків, шарнірне установлених на верхніх і нижніх важелях, пару верхніх і пару нижніх знімних шатунів, кінематично зв'язаних ВІДПОВІДНО З верхніми і нижніми важелями, а також з парою повзунів, установлених в парі напрямних, привід, кінематично зв'язаний з парою транспортуючих валиків, ніж з напрямною, установлений між транспортуючими валиками, транспортер, кінематично зв'язаний з нижнім транспортуючим валиком, механізм регулювання зусилля стиснення деталі між транспортуючими валиками і механізм регулювання зазору між нижньою твірною верхнього транспортуючого валика і площиною ножа, згідно з винаходом, додатково оснащена верхньою і нижньою оправами, установленими в напрямній оправ, і кінематично зв'язаними з ножем, верхньою і нижньою пружи нами, кінематично з єднаними ВІДПОВІДНО З верхньою і нижньою оправами Доцільно, ЩО верхня оправа кінематично пов'язана з нижньою оправою, за допомогою парою гвинтів Доцільно, ЩО верхня і нижня пружини оснащені регулювальними гвинтами Доцільно, ЩО транспортер кінематично з'єднаний з нижнім транспортуючим валиком за допомогою абразивної транспортної стрічки Виконання ножового механізму у вигляді леза ножа кінематично з'єднаного з верхньою і нижньою оправами, які кінематично з'єднані з верхньою і нижньою пружинами, приводить до зниження напруження стиснення матеріалу між транспортуючими валиками і гранями леза ножа, за рахунок збільшення площі стиснення між останніми, і, отже, до зменшення сил тертя між матеріалом деталі і оправами ножа завдяки можливості їх зворотньо-поступального руху в площині подачі матеріалу деталі, що веде в процесі повздовжнього різання до переміщення їх із зони максимального стиснення матеріалу деталі в зону менших деформаційних напружень Це не тільки зменшує площу стиснення матеріалу деталі в порівнянні з конструкцією найближчого аналога, (S'
