Спосіб усунення витоків газу через фланцеві з’єднання газопроводів без припинення перекачування газу по газопроводу

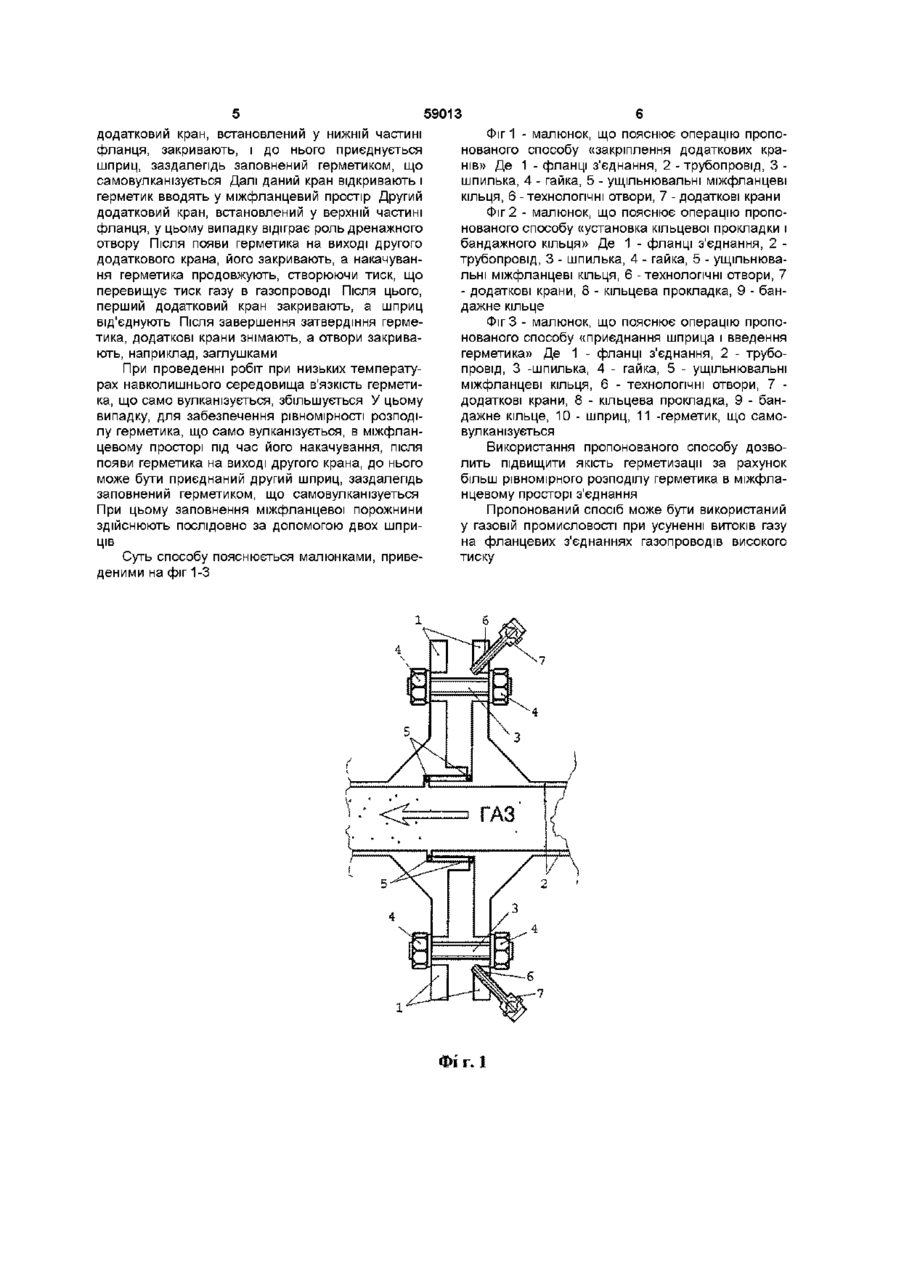

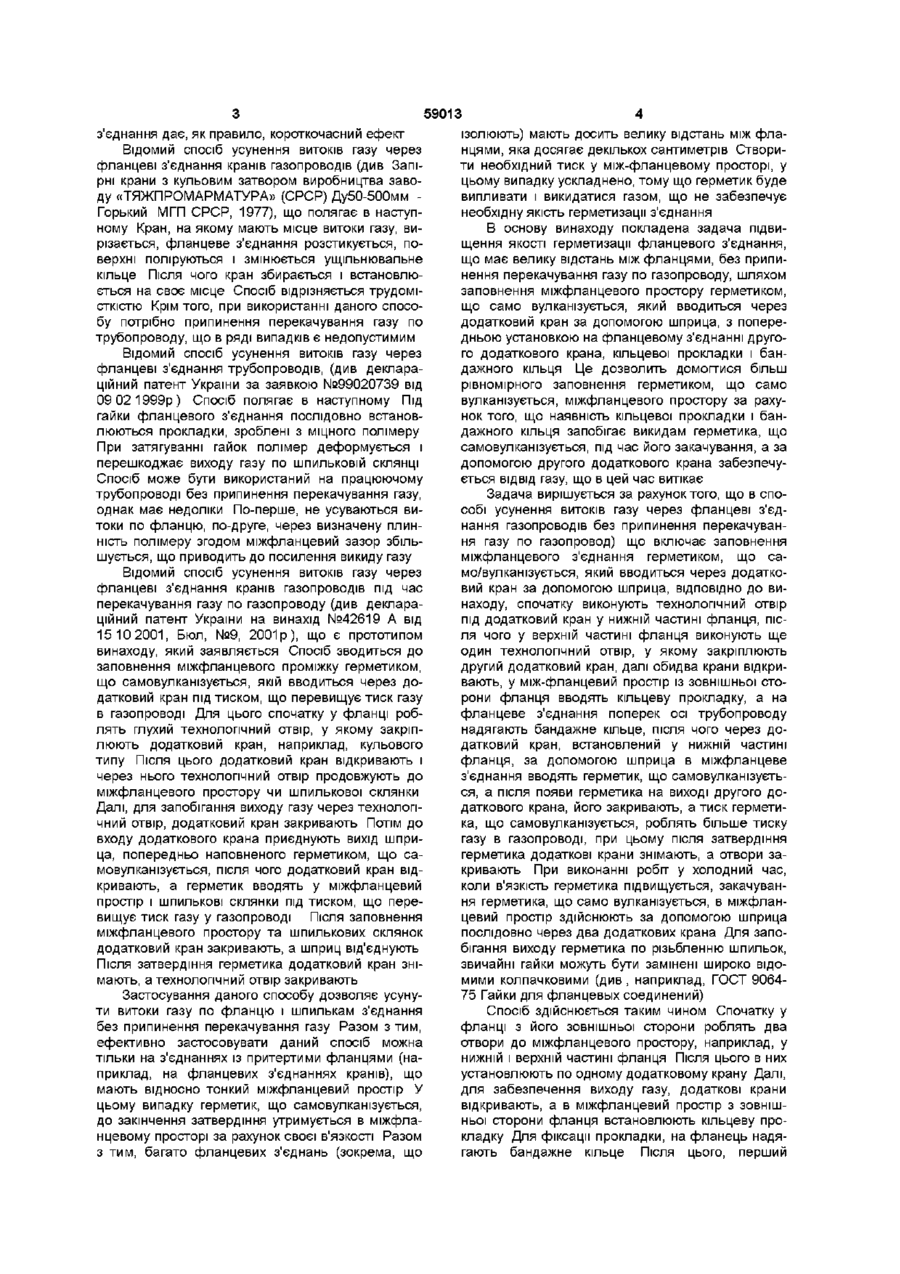

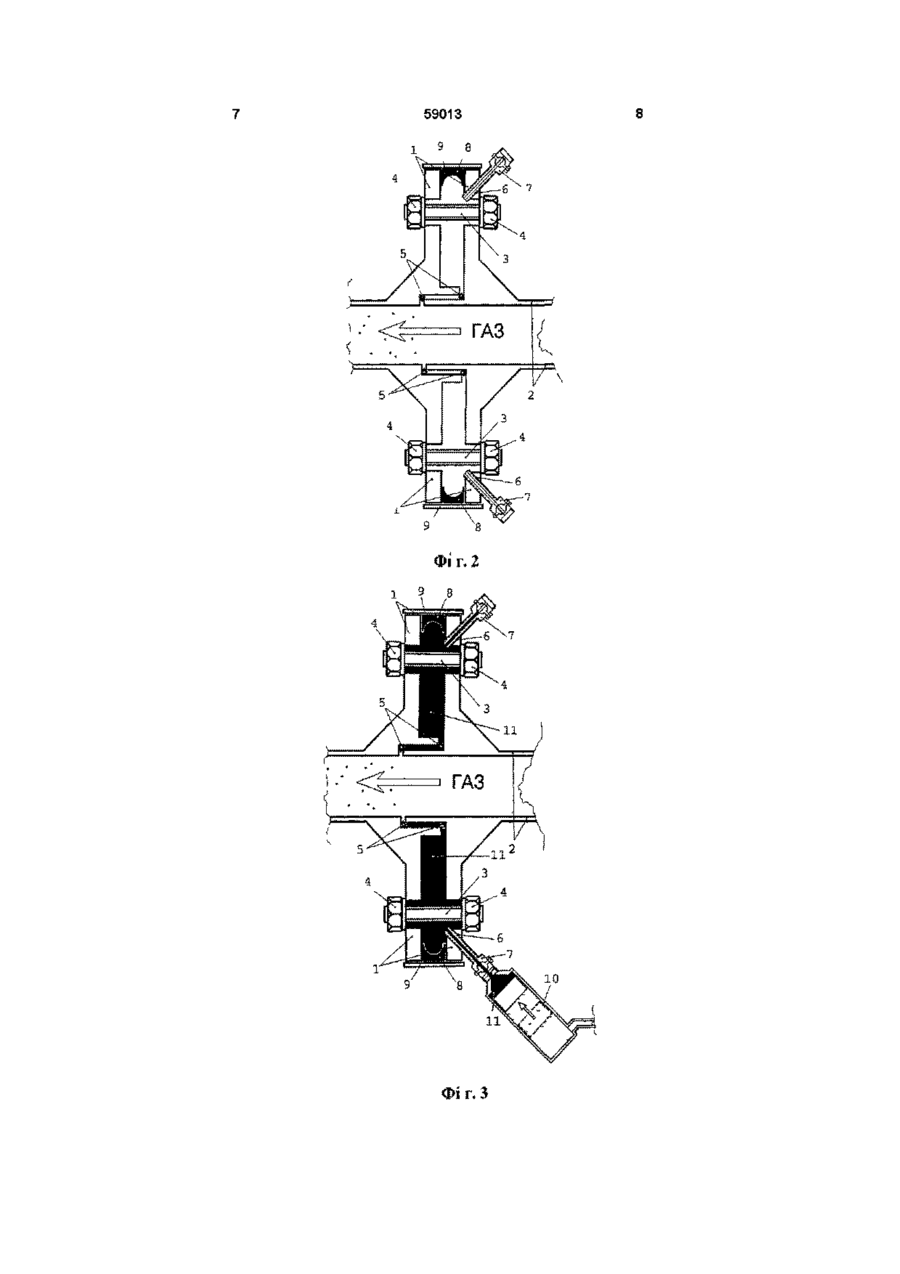

1 Спосіб усунення витоків газу через фланцеві з'єднання газопроводів без припинення перекачування газу по газопроводу, що полягає в заповненні через додатковий кран міжфланцевого простору герметиком, що самовулканізується, при якому спочатку з зовнішнього боку фланця до його міжфланцевого простору виконують технологічний отвір, у якому закріплюють додатковий кран, після чого додатковий кран закривають і до нього приєднують шприц, попередньо наповнений герметиком, що самовулканізується, надалі додатковий кран відкривають і через нього із шприца в міжфланцевий простір під тиском, який перевищує тиск газу в газопроводі, вводять герметик, що самовулканізується, після затвердіння якого додат ковий кран знімають, а технологічний отвір закривають, який відрізняється тим, що спочатку виконують технологічний отвір під додатковий кран у нижній частині фланця, після чого у верхній частині фланця виконують ще один технологічний отвір, у якому закріплюють другий додатковий кран, далі обидва крани відкривають, у міжфланцевий простір із зовнішнього боку фланця вводять кільцеву прокладку, а на фланцеве з'єднання поперек осі трубопроводу надягають бандажне кільце, після чого через додатковий кран, встановлений у нижній частині фланця, за допомогою шприца в міжфланцеве з'єднання вводять герметик, що самовулканізується, після появи герметика на виході другого додаткового крана його закривають, а тиск герметика, що самовулканізується, який вводять, створюють більший від тиску газу в газопроводі, при цьому після затвердіння герметика другий додатковий кран знімають, а отвір закривають 2 Спосіб за п 1, який відрізняється тим, що після появи герметика на виході другого додаткового крана, його закривають і до нього приєднують другий шприц, заздалегідь заповнений герметиком, що самовулканізується, після чого заповнення міжфланцевого простору здійснюють кожним шприцом послідовно со о ю Винахід відноситься до техніки ремонту кранів газопроводів, переважно магістральних газопроводів високого тиску Для нормальної роботи систем електрохімічного захисту, визначені ділянки газопроводів повинні бути гальванічне ізольовані один від одного Стикування даних ділянок один з одним здійснюється за допомогою ізолюючих фланцевих з'єднань, стягнутих шпильками з ізолюючими прокладками Крім того, фланцеві з'єднання застосовуються на кранах Під час експлуатації газопроводів фланцеві з'єднання знаходяться під постійним механічним навантаженням через осідання грунту і піддаються температурним впливам через нерівномірний прогрів верхньої і нижньої частин крана Додаткові механічні впливи на з'єднання виявляються при періодичній плановій внутрішньо-трубній діагностиці чи очищенні трубопроводу, виконуваної за допомогою поршнів чи інтелектуальних снарядів У зв'язку з цим відбувається прискорене старіння міжфланцевих ущільнювальних кілець, їхня деформація і розтріскування, що у свою чергу, приводить до появи витоків газу Згодом у місцях витоків газу по фланцевому з'єднанню через дросельний ефект з'являються численні раковини, через що викиди газу збільшуються Додаткове затягування гайок фланцевого 59013 з'єднання дає, як правило, короткочасний ефект Відомий спосіб усунення витоків газу через фланцеві з'єднання кранів газопроводів (див Запірні крани з кульовим затвором виробництва заводу «ТЯЖПРОМАРМАТУРА» (СРСР) Ду50-500мм Горький МГП СРСР, 1977), що полягає в наступному Кран, на якому мають місце витоки газу, вирізається, фланцеве з'єднання розстикується, поверхні поліруються і змінюється ущільнювальне кільце Після ЧОГО кран збирається і встановлюється на своє місце Спосіб відрізняється трудомісткістю Крім того, при використанні даного способу потрібно припинення перекачування газу по трубопроводу, що в ряді випадків є недопустимим Відомий спосіб усунення витоків газу через фланцеві з'єднання трубопроводів, (див деклараційний патент України за заявкою №99020739 від 09 02 1999р) Спосіб полягає в наступному Під гайки фланцевого з'єднання послідовно встановлюються прокладки, зроблені з міцного полімеру При затягуванні гайок полімер деформується і перешкоджає виходу газу по шпильковій склянці Спосіб може бути використаний на працюючому трубопроводі без припинення перекачування газу, однак має недоліки По-перше, не усуваються витоки по фланцю, по-друге, через визначену плинність полімеру згодом міжфланцевий зазор збільшується, що приводить до посилення викиду газу Відомий спосіб усунення витоківгазу через фланцеві з'єднання кранів газопроводів під час перекачування газу по газопроводу (див деклараційний патент України на винахід №42619 А від 15 10 2001, Бюл, №9, 2001 р), що є прототипом винаходу, який заявляється Спосіб зводиться до заповнення міжфланцевого проміжку герметиком, що самовулканізується, якій вводиться через додатковий кран під тиском, що перевищує тиск газу в газопроводі Для цього спочатку у фланці роблять глухий технологічний отвір, у якому закріплюють додатковий кран, наприклад, кульового типу Після ЦЬОГО додатковий кран відкривають і через нього технологічний отвір продовжують до міжфланцевого простору чи шпилькової склянки Далі, для запобігання виходу газу через технологічний отвір, додатковий кран закривають Потім до входу додаткового крана приєднують вихід шприца, попередньо наповненого герметиком, що самовулканізується, після чого додатковий кран відкривають, а герметик вводять у міжфланцевий простір і шпилькові склянки під тиском, що перевищує тиск газу у газопроводі Після заповнення міжфланцевого простору та шпилькових склянок додатковий кран закривають, а шприц від'єднують Після затвердіння герметика додатковий кран знімають, а технологічний отвір закривають Застосування даного способу дозволяє усунути витоки газу по фланцю і шпилькам з'єднання без припинення перекачування газу Разом з тим, ефективно застосовувати даний спосіб можна тільки на з'єднаннях із притертими фланцями (наприклад, на фланцевих з'єднаннях кранів), що мають відносно тонкий міжфланцевий простір У цьому випадку герметик, що самовулканізується, до закінчення затвердіння утримується в міжфланцевому просторі за рахунок своєї в'язкості Разом з тим, багато фланцевих з'єднань (зокрема, що ізолюють) мають досить велику відстань між фланцями, яка досягає декількох сантиметрів Створити необхідний тиск у між-фланцевому просторі, у цьому випадку ускладнено, тому що герметик буде випливати і викидатися газом, що не забезпечує необхідну якість герметизації з'єднання В основу винаходу покладена задача підвищення якості герметизації фланцевого з'єднання, що має велику відстань між фланцями, без припинення перекачування газу по газопроводу, шляхом заповнення міжфланцевого простору герметиком, що само вулканізується, який вводиться через додатковий кран за допомогою шприца, з попередньою установкою на фланцевому з'єднанні другого додаткового крана, кільцевої прокладки і бандажного кільця Це дозволить домогтися більш рівномірного заповнення герметиком, що само вулканізується, міжфланцевого простору за рахунок того, що наявність кільцевої прокладки і бандажного кільця запобігає викидам герметика, що самовулканізується, під час його закачування, а за допомогою другого додаткового крана забезпечується ВІДВІД газу, що в цей час витікає Задача вирішується за рахунок того, що в способі усунення витоків газу через фланцеві з'єднання газопроводів без припинення перекачування газу по газопровод) що включає заповнення міжфланцевого з'єднання герметиком, що само/вулканізується, який вводиться через додатковий кран за допомогою шприца, ВІДПОВІДНО ДО винаходу, спочатку виконують технологічний отвір під додатковий кран у нижній частині фланця, після чого у верхній частині фланця виконують ще один технологічний отвір, у якому закріплюють другий додатковий кран, далі обидва крани відкривають, у між-фланцевий простір із зовнішньої сторони фланця вводять кільцеву прокладку, а на фланцеве з'єднання поперек осі трубопроводу надягають бандажне кільце, після чого через додатковий кран, встановлений у нижній частині фланця, за допомогою шприца в міжфланцеве з'єднання вводять герметик, що самовулканізується, а після появи герметика на виході другого додаткового крана, його закривають, а тиск герметика, що самовулканізується, роблять більше тиску газу в газопроводі, при цьому після затвердіння герметика додаткові крани знімають, а отвори закривають При виконанні робіт у холодний час, коли в'язкість герметика підвищується, закачування герметика, що само вулканізується, в міжфланцевий простір здійснюють за допомогою шприца послідовно через два додаткових крана Для запобігання виходу герметика по різьбленню шпильок, звичайні гайки можуть бути замінені широко відомими колпачковими (див , наприклад, ГОСТ 906475 Гайки для фланцевых соединений) Спосіб здійснюється таким чином Спочатку у фланці з його зовнішньої сторони роблять два отвори до міжфланцевого простору, наприклад, у нижній і верхній частині фланця Після цього в них установлюють по одному додатковому крану Далі, для забезпечення виходу газу, додаткові крани відкривають, а в міжфланцевий простір з зовнішньої сторони фланця встановлюють кільцеву прокладку Для фіксації прокладки, на фланець надягають бандажне кільце Після цього, перший 59013 додатковий кран, встановлений у нижній частині фланця, закривають, і до нього приєднується шприц, заздалегідь заповнений герметиком, що самовулканізується Далі даний кран відкривають і герметик вводять у міжфланцевий простір Другий додатковий кран, встановлений у верхній частині фланця, у цьому випадку відіграє роль дренажного отвору Після ПОЯВИ герметика на виході другого додаткового крана, його закривають, а накачування герметика продовжують, створюючи тиск, що перевищує тиск газу в газопроводі Після цього, перший додатковий кран закривають, а шприц від'єднують Після завершення затвердіння герметика, додаткові крани знімають, а отвори закривають, наприклад, заглушками При проведенні робіт при низьких температурах навколишнього середовища в'язкість герметика, що само вулканізується, збільшується У цьому випадку, для забезпечення рівномірності розподілу герметика, що само вулканізується, в міжфланцевому просторі під час його накачування, після появи герметика на виході другого крана, до нього може бути приєднаний другий шприц, заздалегідь заповнений герметиком, що самовулканізується При цьому заповнення міжфланцевої порожнини здійснюють послідовно за допомогою двох шприців Суть способу пояснюється малюнками, приведеними на фіг 1-3 Фіг 1 - малюнок, що пояснює операцію пропонованого способу «закріплення додаткових кранів» Де 1 - фланці з'єднання, 2 - трубопровід, 3 шпилька, 4 - гайка, 5 - ущільнювальні міжфланцеві кільця, 6 -технологічні отвори, 7 - додаткові крани Фіг 2 - малюнок, що пояснює операцію пропонованого способу «установка кільцевої прокладки і бандажного кільця» Де 1 - фланці з'єднання, 2 трубопровід, 3 - шпилька, 4 - гайка, 5 - ущільнювальні міжфланцеві кільця, 6 -технологічні отвори, 7 - додаткові крани, 8 - кільцева прокладка, 9 - бандажне кільце Фіг 3 - малюнок, що пояснює операцію пропонованого способу «приєднання шприца і введення герметика» Де 1 - фланці з'єднання, 2 - трубопровід, 3 -шпилька, 4 - гайка, 5 - ущільнювальні міжфланцеві кільця, 6 - технологічні отвори, 7 додаткові крани, 8 - кільцева прокладка, 9 - бандажне кільце, 10 - шприц, 11 -герметик, що самовулканізується Використання пропонованого способу дозволить підвищити якість герметизації за рахунок більш рівномірного розподілу герметика в міжфланцевому просторі з'єднання Пропонований спосіб може бути використаний у газовій промисловості при усуненні витоків газу на фланцевих з'єднаннях газопроводів високого тиску ФІГ. 1 59013 / \ Фіг. 2 фіг. З 59013 Комп'ютерна верстка О В Курасв 10 Підписано до друку 05 09 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
