Пристрій для перебору перестановок

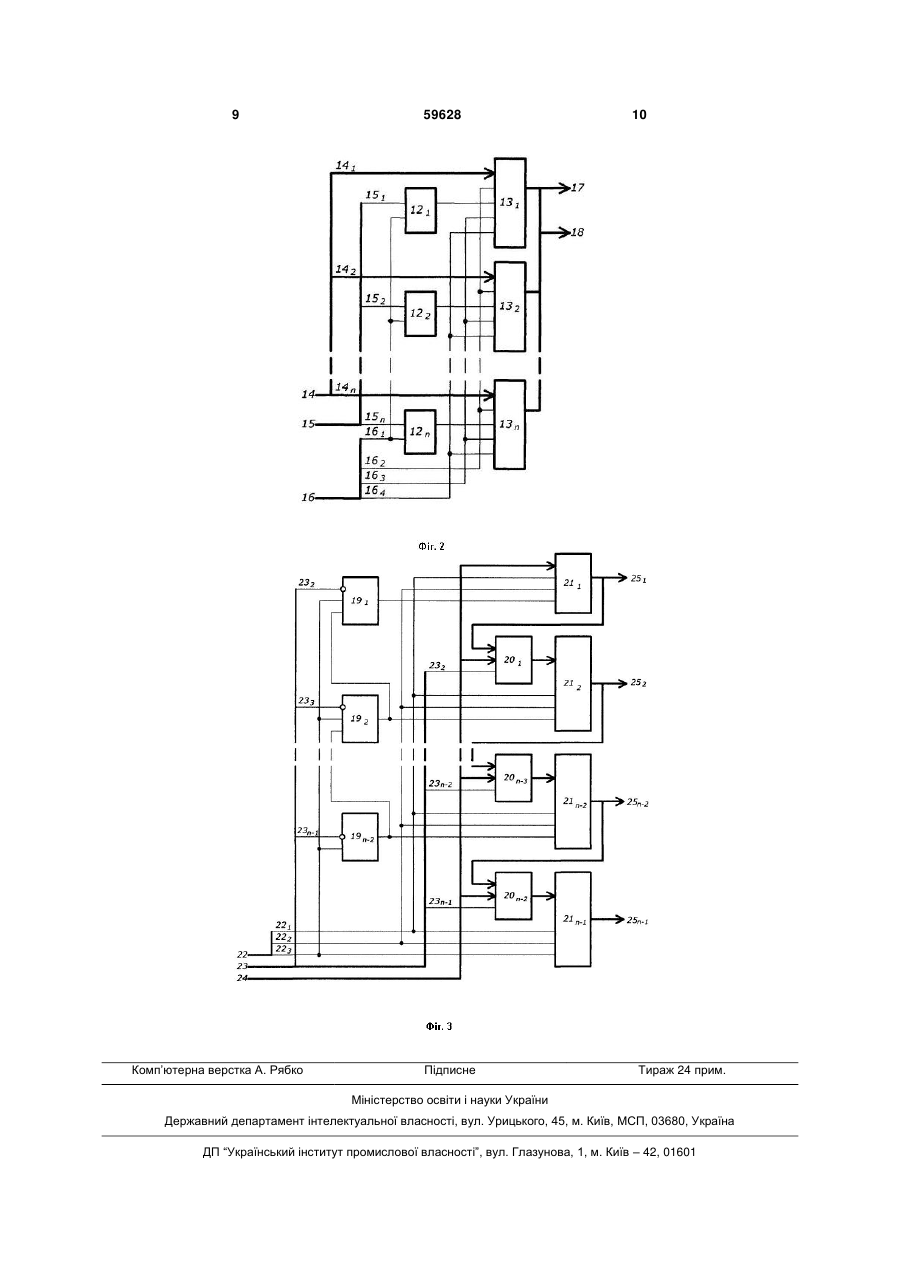

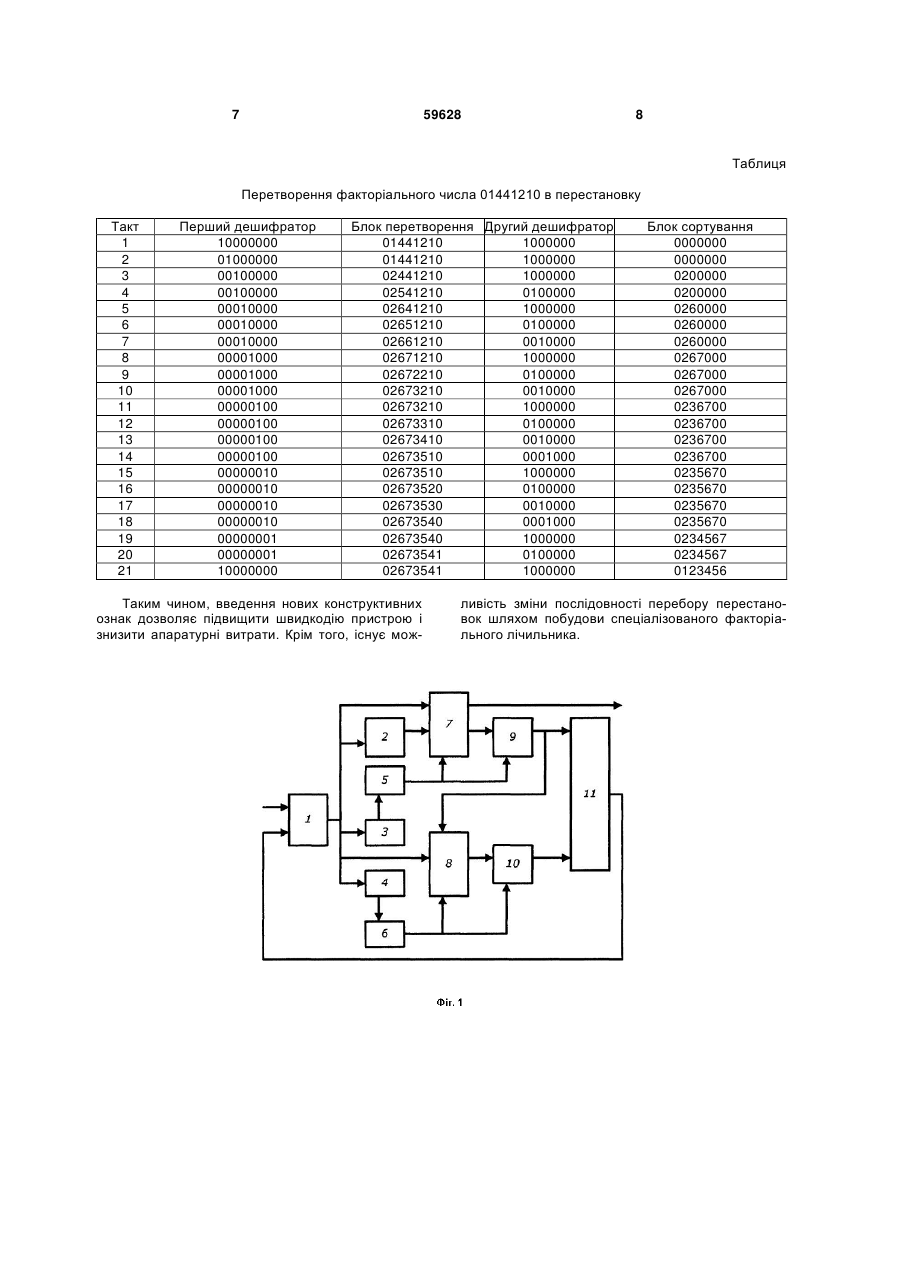

Пристрій для перебору перестановок, що містить блок керування, перший лічильник, перший дешифратор, перший комутатор і блок порівняння, який відрізняється тим, що додатково містить факторіальний лічильник, блок перетворення, другий лічильник, другий дешифратор, блок сортування та другий комутатор, причому перший вхід блока керування є входом запуску пристрою, а вихід з'єднаний з входом першого і другого лічильників, першим входом блока перетворення, першим входом блока сортування та входом факторі 3 вихід з'єднаний з входом першого і другого лічильників, першим входом блока перетворення, першим входом блока сортування та входом факторіального лічильника, вихід якого з'єднаний з другим входом блока перетворення, перший вихід якого є інформаційним виходом пристрою, а другий вихід з'єднаний з інформаційним входом першого комутатора, вихід якого з'єднаний з першим входом блока порівняння і другим входом блока сортування, вихід якого з'єднаний з інформаційним входом другого комутатора, вихід другого комутатора з'єднаний з другим входом блока порівняння, вихід якого з'єднаний з другим входом блока керування, вхід першого дешифратора з'єднаний з виходом першого лічильника, а вихід з'єднаний із третім входом блока перетворення та керуючим входом першого комутатора, вхід другого дешифратора з'єднаний з виходом другого лічильника, а вихід з'єднаний із третім входом блока сортування та керуючим входом другого комутатора. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом полягає в наступному. Завдяки використанню факторіального лічильника знижуються апаратурні витрати на схеми ділення двійкового числа і підвищується швидкодія за рахунок більш швидкого у порівнянні з алгоритмом, що використовує ділення двійкового числа, перебору факторіальних чисел (Для перетворення двійкового числа в факторіальне число довжини n потрібно n операцій ділення). Для виконання перетворення факторіального числа в перестановку використовується швидкодіючий алгоритм генерації перестановок (Борисенко А.А., Кулик І.А., Горячев О.Є. Електронна система генерації перестановок на базі факторіальних чисел. Вісник СумДУ. Технічні науки. - 2007. - №1. - с 183-188). Для того щоб знайти відповідність між числом в факторіальній системі числення і перестановкою, необхідно цифру, яка стоїть в n-му розряді факторіального числа залишити без змін і вважати її першим елементом перестановки. Наступну цифру (n-1)-го розряду факторіального числа необхідно порівняти з першим елементом перестановки і, якщо вона буде дорівнювати йому чи буде більше, то необхідно збільшити цю цифру на 1, а якщо ні, то залишити її без змін. В обох випадках буде отриманий другий елемент перестановки. Далі в загальному випадку спочатку виконують порівняння цифри факторіального числа з найменшим елементом серед уже знайдених елементів перестановки. Якщо ця цифра дорівнює цьому найменшому елементу або більше за нього, то тоді вона збільшується на одиницю. В іншому випадку вона стає черговим елементом перестановки. Збільшена ж на одиницю цифра факторіального числа далі порівнюється з найменшим елементом сформованої частини перестановки без урахування елемента, щодо якого вже відбулося порівняння, і далі цикл повторюється до тих пір, поки не буде сформований елемент перестановки. Далі вибирають наступну цифру факторіального числа і за допомогою наведеного вище правила знаходять новий елемент перестановки, і так триває до останньої цифри факторіального числа. Завдяки використанню алгоритму 59628 4 генерації перестановок, реалізованого за допомогою блока перетворення, блока сортування і блока порівняння, знижуються витрати апаратури, необхідної для зберігання проміжних та кінцевих величин, а також схем вибірки мінімального значення. На Фіг.1 наведена структурна схема пристрою для перебору перестановок. Пристрій містить блок 1 керування, факторіальний лічильник 2, перший і другий лічильники 3, 4 відповідно, перший і другий дешифратори 5, 6 відповідно, блок 7 перетворення, блок 8 сортування, перший і другій комутатори 9, 10 відповідно та блок 11 порівняння. Перший вхід блока 1 керування є входом запуску пристрою, на другий вхід подається сигнал з виходу блока 11 порівняння, а вихід з'єднаний з входом першого та другого лічильників 3, 4 відповідно, входом факторіального лічильника 2, першим входом блока 7 перетворення і першим входом блока 8 сортування. Вихід факторіального лічильника 2 з'єднаний з другим входом блока 7 перетворення. Вихід першого лічильника 3 з'єднаний зі входом першого дешифратора 5, вихід якого з'єднаний з третім входом блока 7 перетворення і керуючим входом першого комутатора 9. Перший вихід блока 7 перетворення є інформаційним виходом пристрою, а другий вихід з'єднаний з інформаційним входом першого комутатора 9, вихід якого з'єднаний з першим входом блока 11 порівняння і другим входом блока 8 сортування. Вихід другого лічильника 4 з'єднаний зі входом другого дешифратора 6, вихід якого з'єднаний з третім входом блока 8 сортування і керуючим входом другого комутатора 10. Вихід блока 8 сортування з'єднаний з інформаційним входом другого комутатора 10, вихід якого з'єднаний з другим входом блока 11 порівняння. За допомогою факторіального лічильника 2 вирішується завдання швидкого перебору факторіальних чисел, що не потребує значних апаратурних витрат. Даний лічильник представляє собою пристрій, призначений для послідовного перебору всіх факторіальних чисел довжини n (Горячев О.Є. Побудова факторіальне чисел на основі двійкових лічильників. Вісник СумДУ. Технічні науки. - 2008. № 4. - С. 16-23). Блок 7 перетворення призначений для здійснення переходу від цифр факторіального числа, що одержується в факторіальному лічильнику 2, до перестановки. Структура блока 7 перетворення представлена на Фіг.2. Блок містить n елементів І 12 і n двійкових лічильників 13. На вхід блока подаються сигнали 14 факторіального лічильника 2, сигнали 15 першого дешифратора 5 і сигнали 16 блока 1 керування. На вхід кожного з лічильників 131 (і=1,2,...n) подається сигнал 14; з виходу факторіального лічильника 2, сигнал 162 дозволу запису, сигнал 163 обнулення, тактовий сигнал 164 і сигнал з виходу елемента І 12і, на вхід якого подається рахунковий сигнал 161 і сигнал 15і з першого дешифратора 5. Вихід 17 лічильників 13 є інформаційним виходом пристрою перебору перестановок, з виходу 18 сигнал подається на входи першого комутатора 9. 5 Блок 8 сортування виконує завдання сортування сформованих у процесі перетворення елементів перестановки в порядку зростання їх значень. Структурна схема блока 8 сортування зображена на Фіг.3. Вона містить n-2 елементів І 19, n-2 комутаторів 20 і n-1 регістрів 21. На вхід блока подаються сигнали 22 блока 1 керування, сигнали 23 другого дешифратора 6 і сигнали 24 першого комутатора 9. На вхід елементів І 19 j (j=1,2,...n-2) подається сигнал 223 дозволу запису і сигнал 23j+i з другого дешифратора 6, а сигнал з їхнього виходу подається на вхід регістрів 21j, крім того, на вхід елементів І 191-19n-3 подається сигнал с виходу наступного за номером елемента І. На вхід комутаторів 20j подається сигнал з виходу регістрів 21j і сигнал 24 з виходу першого комутатора 9, сигнал з їхнього виходу подається на вхід регістрів 21j+1. На вхід регістрів 211-21n-1 також подається сигнал 221 обнулення і тактовий сигнал 222 від блока 1 керування, крім того на вхід регістра 21n-1 безпосередньо подається сигнал 223 дозволу запису. Пристрій для перебору перестановок працює наступним чином: При подачі сигналу "Пуск" на вхід блока 1 керування відбувається примусове обнулення елементів пам'яті пристрою. Далі в факторіальному лічильнику 2 відбувається генерація першого факторіального числа, цифри розрядів якого потім надходять на входи лічильників 13 блока 7 перетворення, відкриті для запису сигналом 162 блока керування 1. На вхід першого дешифратора 5 в цей час надходить перша комбінація (що містить всі нулі) з виходу першого лічильника 3, що забезпечує позитивний сигнал на першому виході першого дешифратора 5. Даний сигнал надходить на вхід першого комутатора 9 і відкриває для передачі сигнали з виходів лічильника 131 блока 7 перетворення, в якому записана цифра старшого розряду факторіального числа. Під впливом сигналу 223 дозволу запису, що надходить з виходу блока 1 керування, вона записується в перший регістр 211 блока 8 сортування. Потім відбувається збільшення числа на одиницю у першому лічильнику 3, що відкриває для зчитування з лічильника 132 блока 7 перетворення наступну цифру факторіального числа. В цей час перша комбінація з виходу другого лічильника 4 подається на вхід другого дешифратора 6, сигнал з виходу якого потім поступає на вхід другого комутатора 10 і відкриває для зчитування перший регістр 211 блока 8 сортування. Комбінації з виходів першого і другого комутаторів 9, 10 відповідно надходять на вхід блока 11 порівняння. На підставі результатів порівняння, отриманих з виходу блока 11 порівняння, блоком 1 керування здійснюються наступні дії. Якщо цифра факторіального числа, що міститься в лічильнику 59628 6 132 блока 7 перетворення, менше елемента перестановки, що міститься в регістрі 211 блока 8 сортування, то вона без змін записується в перший регістр 211 блока 8 сортування, елемент з першого регістра 211 при цьому переписується в другій регістр 212. Якщо цифра факторіального числа більше або дорівнює елементу перестановки, то відбувається її збільшення на одиницю і запис у другій регістр 212 блока 8 сортування. Далі пристрій переходить до перетворення наступної цифри факторіального числа. У загальному випадку процес перетворення kтої цифри факторіального числа відбувається наступним чином. З виходу першого лічильника 3 kта комбінація надходить на вхід першого дешифратора 5 і перетворюється в одиничний сигнал на його k-тому виході. Даний сигнал подається на вхід першого комутатора 9 і відкриває для передачі на вхід блока 11 порівняння комбінацію з виходів k-того лічильника 13k блока 7 перетворення. На другий вхід блока 11 порівняння подаються отримані раніше елементи перестановки з блока 8 сортування, починаючи з першого регістра 211. Вибір регістру, комбінація з виходів якого буде передана на вхід блока 11 порівняння, здійснюється за допомогою другого лічильника 4 і другого дешифратора 6. Якщо цифра факторіального числа, що перетворюється, дорівнює елементу перестановки, з яким порівнюється, або більше його, то вона збільшується на одиницю і порівнюється з наступним елементом перестановки. Якщо ж цифра факторіального числа менше елемента перестановки, то вона без змін записується в регістр 21 блока 8 сортування, в якому був записаний елемент перестановки, з яким відбувалося порівняння. При цьому відбувається перезапис значень елементів перестановки в блоці 8 сортування в наступний за номером регістр, починаючи з порівнюваного елемента. У разі, коли цифра факторіального числа більше або дорівнює останньому елементу перестановки з раніше отриманих, вона збільшується на одиницю і записується в перший незаповнений регістр 21k блока 8 сортування. Приклад переходу від факторіальне числа до перестановки показано у таблиці. Виведення елементів перестановки з виходу блока 7 перетворення може здійснюватися як безпосередньо після їх отримання, так і після завершення циклу генерації всіх елементів. Після закінчення циклу генерації відбувається скидання в нульовий стан першого та другого лічильників 3, 4 відповідно, а також лічильників блока 7 перетворення і регістрів блока 8 сортування. Далі блоком 1 керування генерується сигнал, що збільшує число в факторіальному лічильнику 2 на одиницю, після чого починається наступний цикл отримання перестановки. 7 59628 8 Таблиця Перетворення факторіального числа 01441210 в перестановку Такт 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 Перший дешифратор 10000000 01000000 00100000 00100000 00010000 00010000 00010000 00001000 00001000 00001000 00000100 00000100 00000100 00000100 00000010 00000010 00000010 00000010 00000001 00000001 10000000 Блок перетворення Другий дешифратор 01441210 1000000 01441210 1000000 02441210 1000000 02541210 0100000 02641210 1000000 02651210 0100000 02661210 0010000 02671210 1000000 02672210 0100000 02673210 0010000 02673210 1000000 02673310 0100000 02673410 0010000 02673510 0001000 02673510 1000000 02673520 0100000 02673530 0010000 02673540 0001000 02673540 1000000 02673541 0100000 02673541 1000000 Таким чином, введення нових конструктивних ознак дозволяє підвищити швидкодію пристрою і знизити апаратурні витрати. Крім того, існує мож Блок сортування 0000000 0000000 0200000 0200000 0260000 0260000 0260000 0267000 0267000 0267000 0236700 0236700 0236700 0236700 0235670 0235670 0235670 0235670 0234567 0234567 0123456 ливість зміни послідовності перебору перестановок шляхом побудови спеціалізованого факторіального лічильника. 9 Комп’ютерна верстка А. Рябко 59628 Підписне 10 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
