Конвеєрний пристрій
Номер патенту: 7265
Опубліковано: 15.06.2005
Автори: Фофанова Наталія Володимирівна, Вербицький Ігор Анатолійович, Мартинюк Тетяна Борисівна, Мороз Ірина Віталіївна
Формула / Реферат
Конвеєрний пристрій, який містить n входів та n комірок, крім того, і-та комірка містить блок порівняння, суматор, вузол виділення загальної частини операндів, три регістри, D-тригер, мультиплексор і блок логічних елементів І, причому перший вхід і-ої комірки з'єднаний з першим входом мультиплексора, вихід якого підключений до входу першого регістра, вихід якого з'єднаний з першим входом блока порівняння та першим входом вузла виділення загальної частини операндів, вихід якого з'єднаний з третім регістром, а вихід другого регістра з'єднаний з першим входом блока елементів І та другим входом блока порівняння, перший вихід якого з'єднаний з другим входом мультиплексора, а другий вихід з'єднаний з D-входом D-тригера, R-вхід якого підключений до входу установлення в початковий стан пристрою, інверсний вихід D-тригера підключений до другого входу блока елементів І, вихід якого є першим виходом і-ої комірки, другий вхід вузла виділення загальної частини операндів і-ої комірки з'єднаний з другим виходом (і-1)-ої комірки, перший вхід суматора і-ої комірки з'єднаний з третім виходом (і-1)-ої комірки, другий вхід з'єднаний з першим виходом (і+1)-ої комірки, а вихід суматора є третім виходом і-ої комірки, вихід третього регістра є другим виходом і-ої комірки, керувальний вхід мультиплексора підключений до керувального входу пристрою, вхід другого регістра є другим входом і-ої комірки, крім того, через відсутність в першій комірці вузла виділення загальної частини операндів та третього регістра, вихід першого регістра є другим виходом першої комірки, а перший вхід суматора з'єднаний з виходом блока елементів І, при цьому в n-ій комірці вхід третього регістра з'єднано з виходом суматора, а вихід з'єднаний з другим входом суматора, вихід вузла виділення загальної частини операндів з'єднаний з входом другого регістра, а також підключений до другого входу (n-1) комірок, третій вихід n-ої комірки є виходом пристрою, блок логічних елементів містить m елементів І, де m - розрядність вхідних величин, перші входи яких з'єднані з першим входом блока, другі входи з'єднані з другим входом блока, а виходи з'єднані з виходами блока елементів І, який відрізняється тим, що він містить у кожній комірці четвертий регістр і другий блок логічних елементів І, а у n-ій комірці другий D-тригер і елемент АБО-НІ, причому вхід четвертого регістра і-ої комірки з'єднаний з першим входом цієї комірки, а вихід з'єднаний з першим входом другого блока логічних елементів І, третій вихід блока порівняння і-ої комірки з'єднаний з другим входом другого блока логічних елементів І, вихід якого є четвертим виходом і-ої комірки, причому другий блок логічних елементів містить m елементів І, перші входи яких з'єднані з першим входом другого блока, другі входи з'єднані з другим входом другого блока, а виходи з'єднані з виходами другого блока логічних елементів І, D-вхід другого D-тригера n-ої комірки з'єднаний з виходом елемента АБО-НІ, m-розрядний вхід якого з'єднаний з виходом вузла виділення загальної частини операндів n-ої комірки, R-вхід другого D-тригера з'єднаний з входом установлення в початковий стан пристрою, а його прямий вихід є виходом сигналу „Кінець" пристрою, перший і другий знакові входи вузла виділення загальної частини операндів і-ої комірки з'єднані відповідно з другим виходом блока порівняння і-ої комірки і п'ятим виходом (і-1)-ої комірки, причому у всіх комірках, крім першої і n-ої, знаковий вихід третього регістра є п'ятим виходом цієї комірки, а у першій комірці другий вихід блока порівняння є п'ятим виходом першої комірки.
Текст

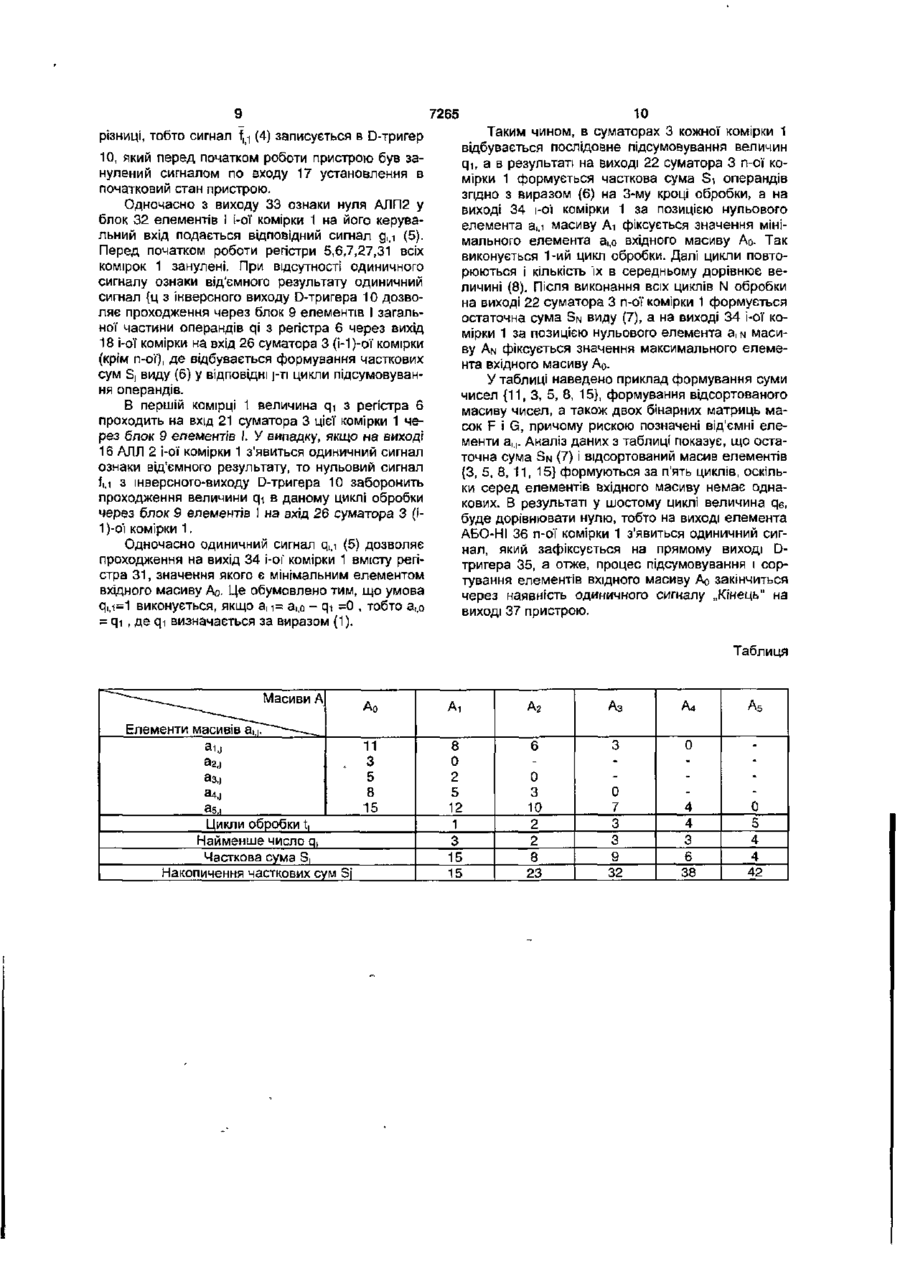

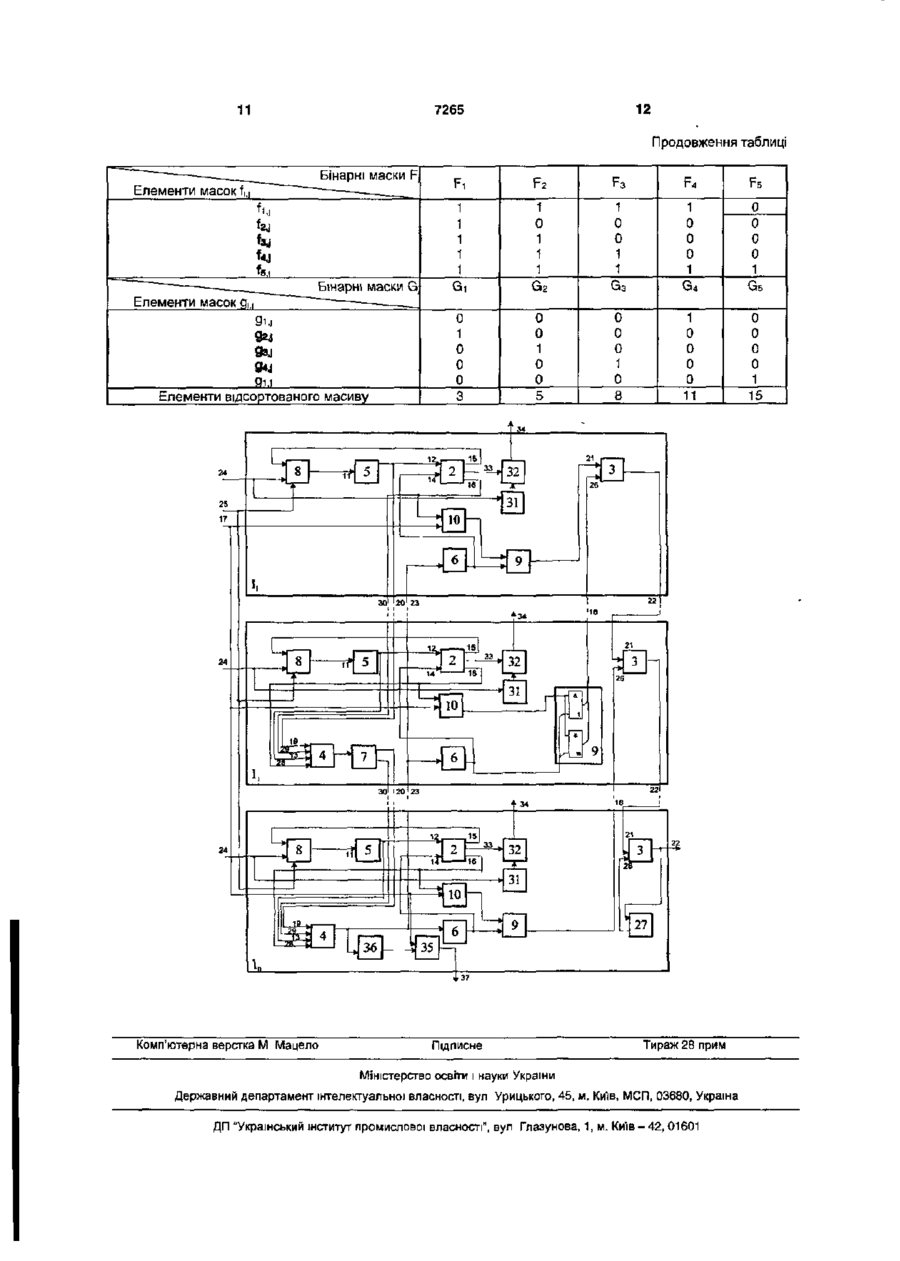

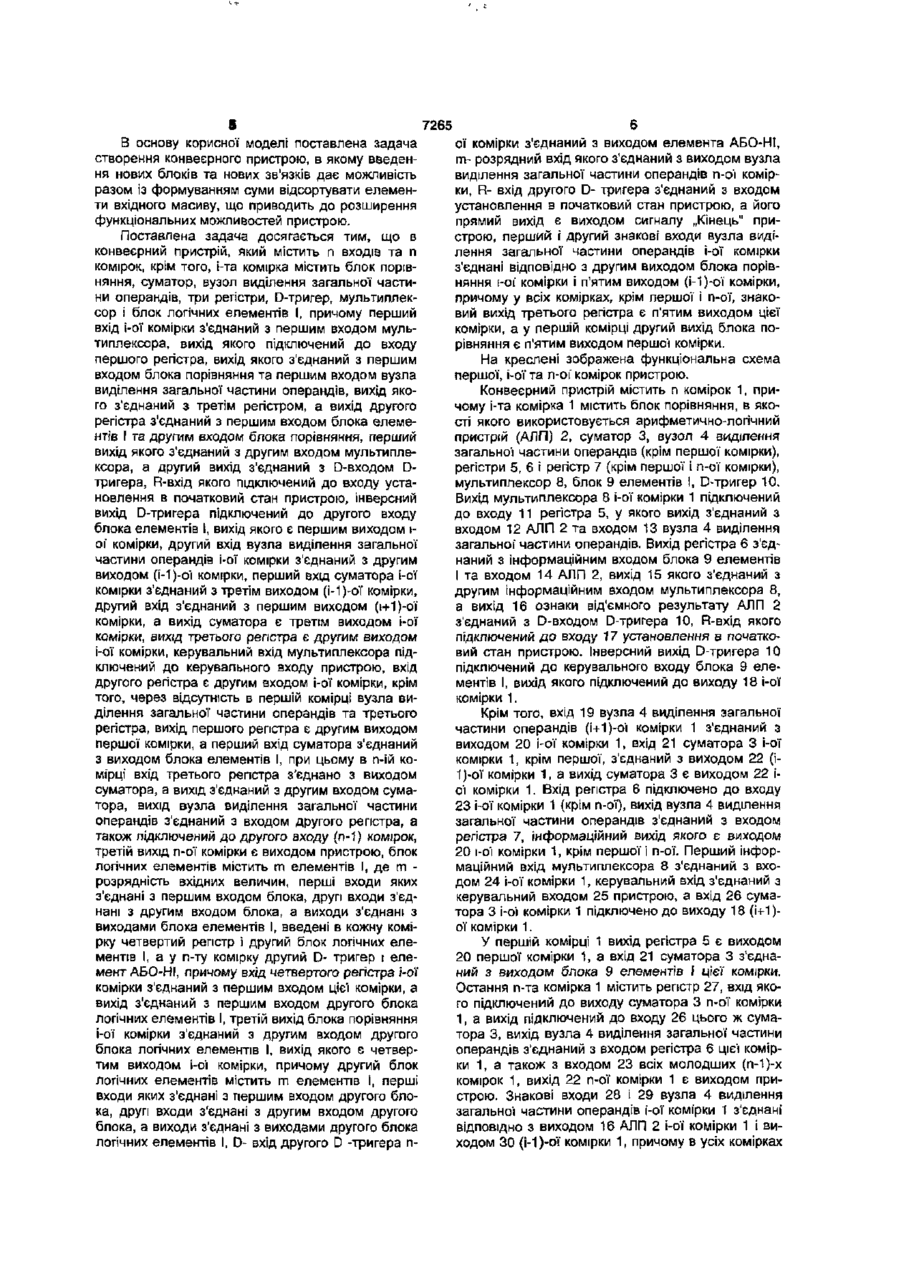

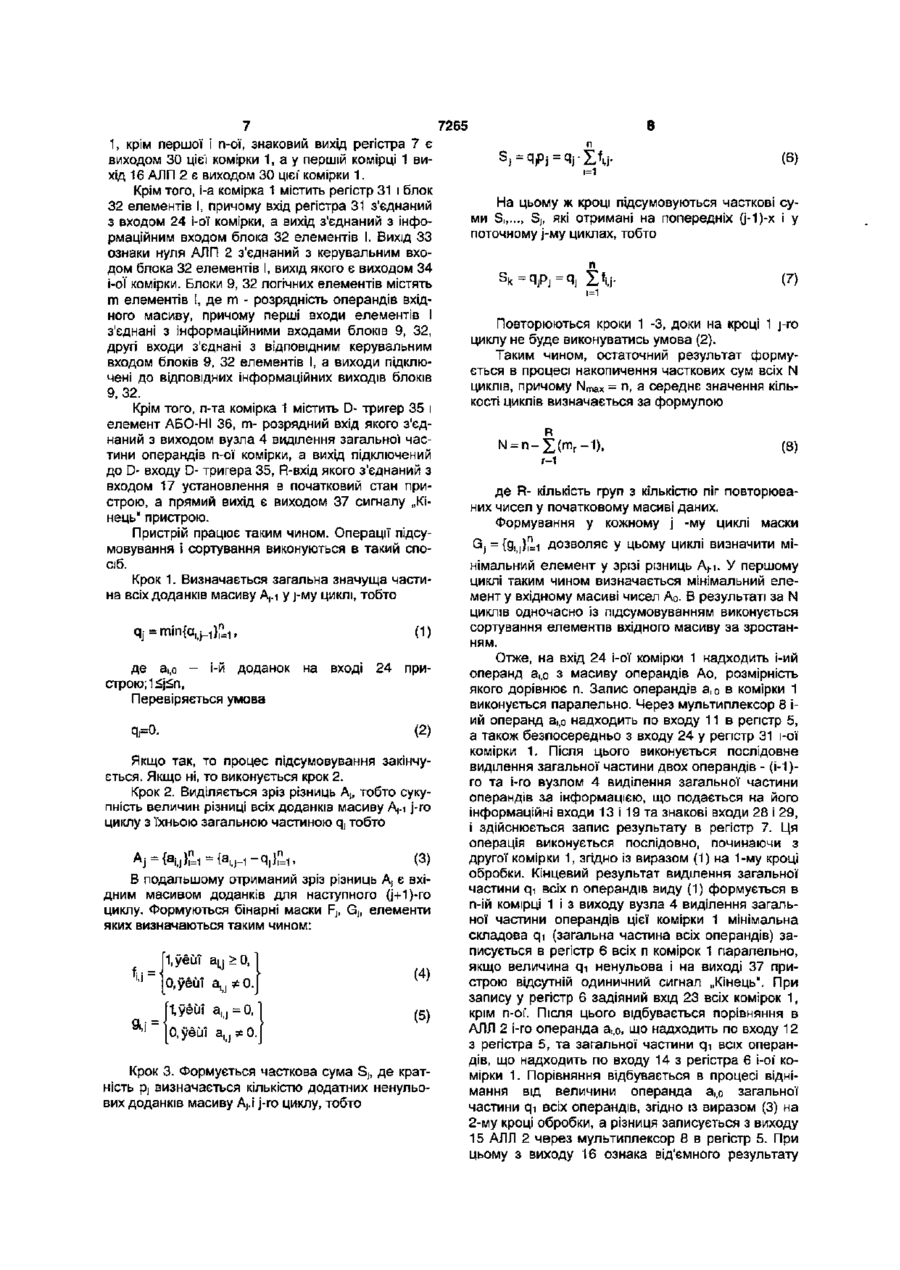

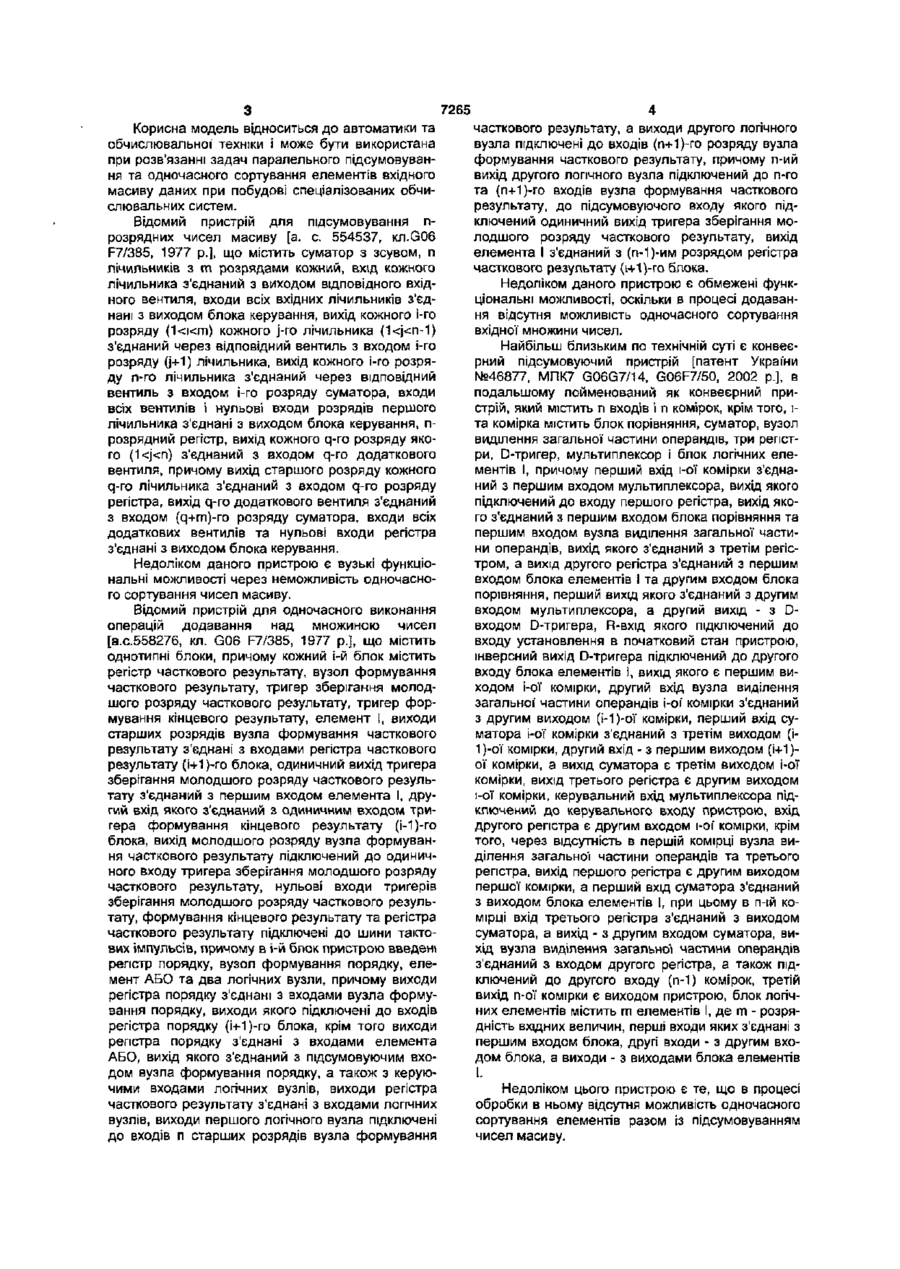

Конвеєрний пристрій, який містить п входів та п комірок, крім того, і-та комірка містить блок порівняння, суматор, вузол виділення загальної частини операндів, три регістри, D-тригер, мультиплексор і блок логічних елементів І, причому перший вхід і-ої комірки з'єднаний з першим входом мультиплексора, вихід якого підключений до входу першого регістра, вихід якого з'єднаний з першим входом блока порівняння та першим входом вузла виділення загальної частини операндів, вихід якого з'єднаний з третім регістром, а вихід другого регістра з'єднаний з першим входом блока елементів І та другим входом блока порівняння, перший вихід якого з'єднаний з другим входом мультиплексора, а другий вихід з'єднаний з D-входом Dтригера, R-вхід якого підключений до входу установлення в початковий стан пристрою, інверсний вихід D-тригера підключений до другого входу блока елементів І, вихід якого є першим виходом іої комірки, другий вхід вузла виділення загальної частини операндів і-оі комірки з'єднаний з другим виходом (И)-ої комірки, перший вхід суматора і-ої комірки з'єднаний з третім виходом (і-1)-ої комірки, другий вхід з'єднаний з першим виходом (і+1)-ої комірки, а вихід суматора є третім виходом і-о'і комірки, вихід третього регістра є другим виходом і-оґ комірки, керувальний вхід мультиплексора підключений до керувального входу пристрою, вхід другого регістра є другим входом і-ої комірки, крім того, через відсутність в першій комірці вузла виділення загально'! частини операндів та третього регістра, вихід першого регістра є другим виходом першої комірки, а перший вхід суматора з'єднаний з виходом блока елементів І, при цьому в n-ій комірці вхід третього регістра з'єднано з виходом суматора, а вихід з'єднаний з другим входом суматора, вихід вузла виділення загальної частини операндів з'єднаний з входом другого регістра, а також підключений до другого входу (п-1) комірок, третій вихід п-ої комірки є виходом пристрою, блок логічних елементів містить m елементів І, де m розрядність вхідних величин, перші входи яких з'єднані з першим входом блока, другі входи з'єднані з другим входом блока, а виходи з'єднані з виходами блока елементів І, який відрізняється тим, що він містить у кожній комірці четвертий регістр і другий блок логічних елементів І, а у п-ій комірці другий D-тригер І елемент АБО-НІ, причому вхід четвертого регістра і-ої комірки з'єднаний з першим входом цієї комірки, а вихід з'єднаний з першим входом другого блока логічних елементів І, третій вихід блока порівняння і-ої комірки з'єднаний з другим входом другого блока логічних елементів І, вихід якого є четвертим виходом і-оі комірки, причому другий блок логічних елементів містить m елементів І, перші входи яких з'єднані з першим входом другого блока, другі входи з'єднані з другим входом другого блока, а виходи з'єднані з виходами другого блока логічних елементів І, Dвхщ другого D-тригера п-оі комірки з'єднаний з виходом елемента АБО-НІ, m-розрядний вхід якого з'єднаний з виходом вузла виділення загальної частини операндів n-ої комірки, R-вхід другого Dтригера з'єднаний з входом установлення в початковий стан пристрою, а його прямий вихід є виходом сигналу „Кінець" пристрою, перший і другий знакові входи вузла виділення загальної' частини операндів і-оґ комірки з'єднані ВІДПОВІДНО З другим виходом блока порівняння і-ої комірки і п'ятим виходом (И)-ої комірки, причому у всіх комірках, крім першої' І n-ої, знаковий вихід третього регістра є п'ятим виходом цієї комірки, а у першій комірці другий вихід блока порівняння є п'ятим виходом першої' комірки. ю (0 CM 7265 Корисна модель відноситься до автоматики та обчислювальної техніки і може бути використана при розв'язанні задач паралельного підсумовування та одночасного сортування елементів вхідного масиву даних при побудові спеціалізованих обчислювальних систем. Відомий пристрій для підсумовування прозрядних чисел масиву [а. с. 554537, xn.G06 F7/385, 1977 p.], що містить суматор з зсувом, п лічильників з m розрядами кожний, вхід кожного лічильника з'єднаний з виходом відповідного вхідного вентиля, входи всіх вхідних лічильників з'єднані з виходом блока керування, вихід кожного і-го розряду ( 1 < к т ) кожного j-ro лічильника (1
ДивитисяДодаткова інформація
Назва патенту англійськоюPipeline computing device
Автори англійськоюMartyniuk Tetiana Borysivna, Verbytskyi Ihor Anatoliiovych, Fofanova Natalia Volodymyrivna, Moroz Iryna Vitaliivna
Назва патенту російськоюКонвейерное вычислительное устройство
Автори російськоюМартынюк Татьяна Борисовна, Вербицкий Игорь Анатольевич, Фофанова Наталья Владимировна, Мороз Ирина Витальевна
МПК / Мітки
МПК: G06F 7/503
Мітки: пристрій, конвеєрний
