Установка подачі піни через шар горючої рідини

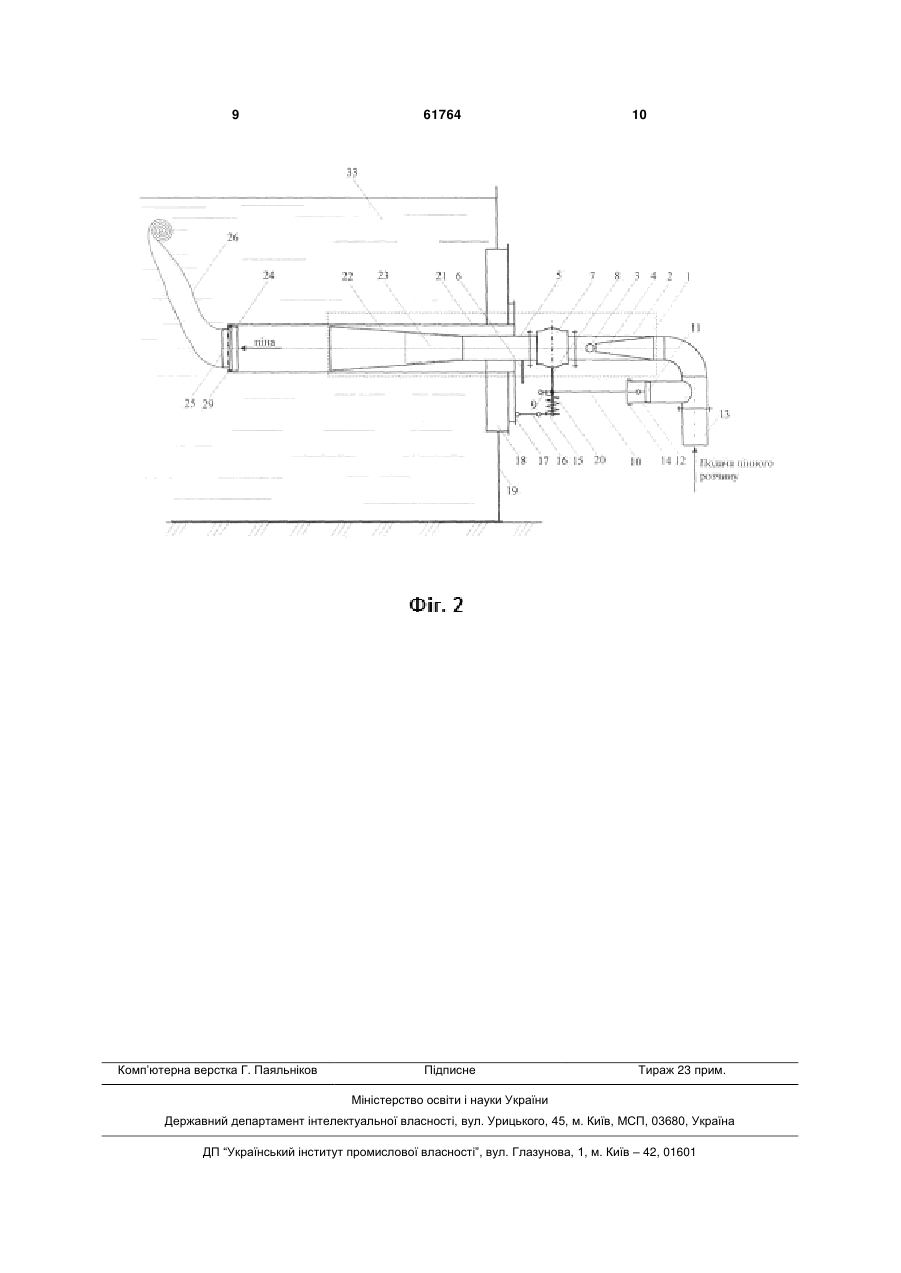

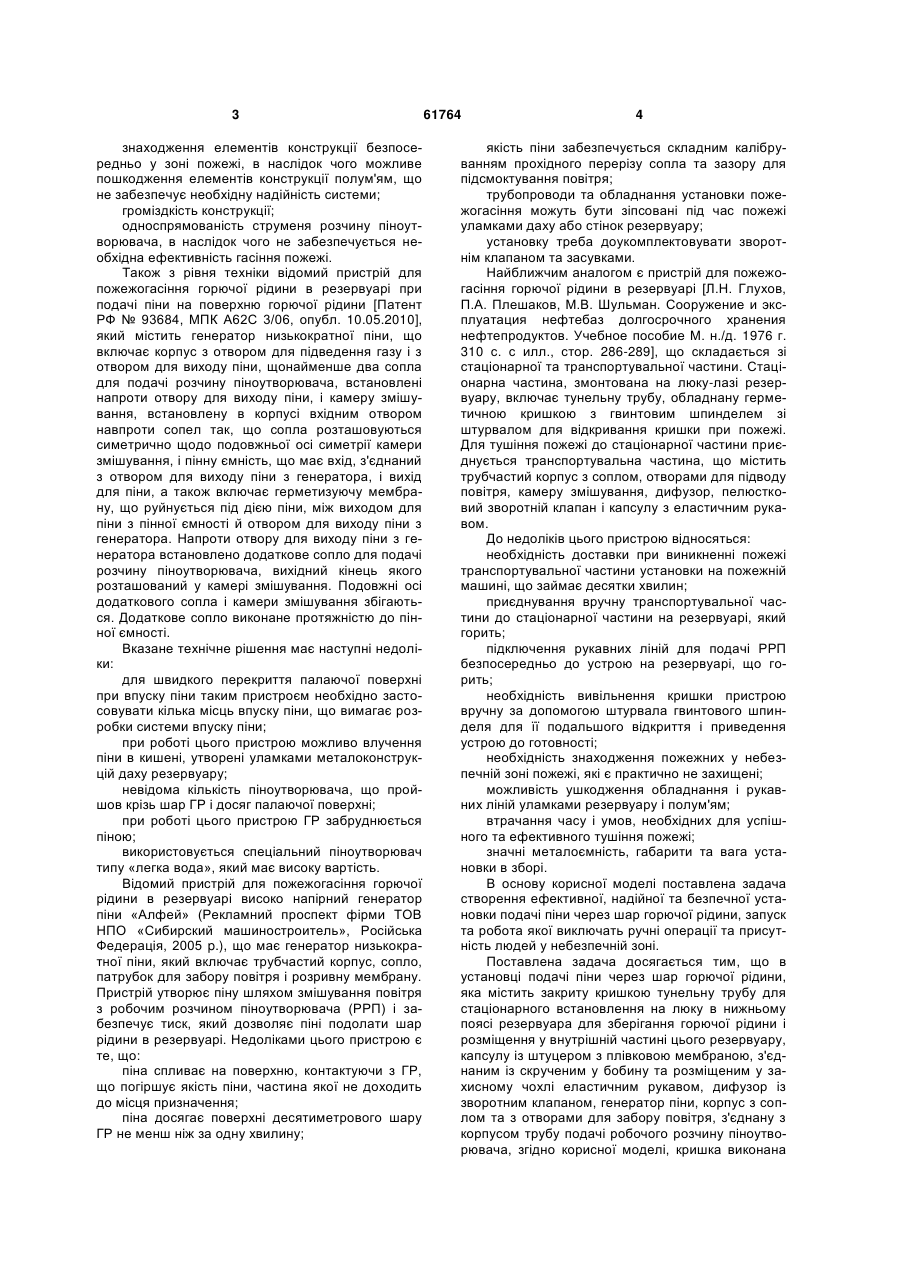

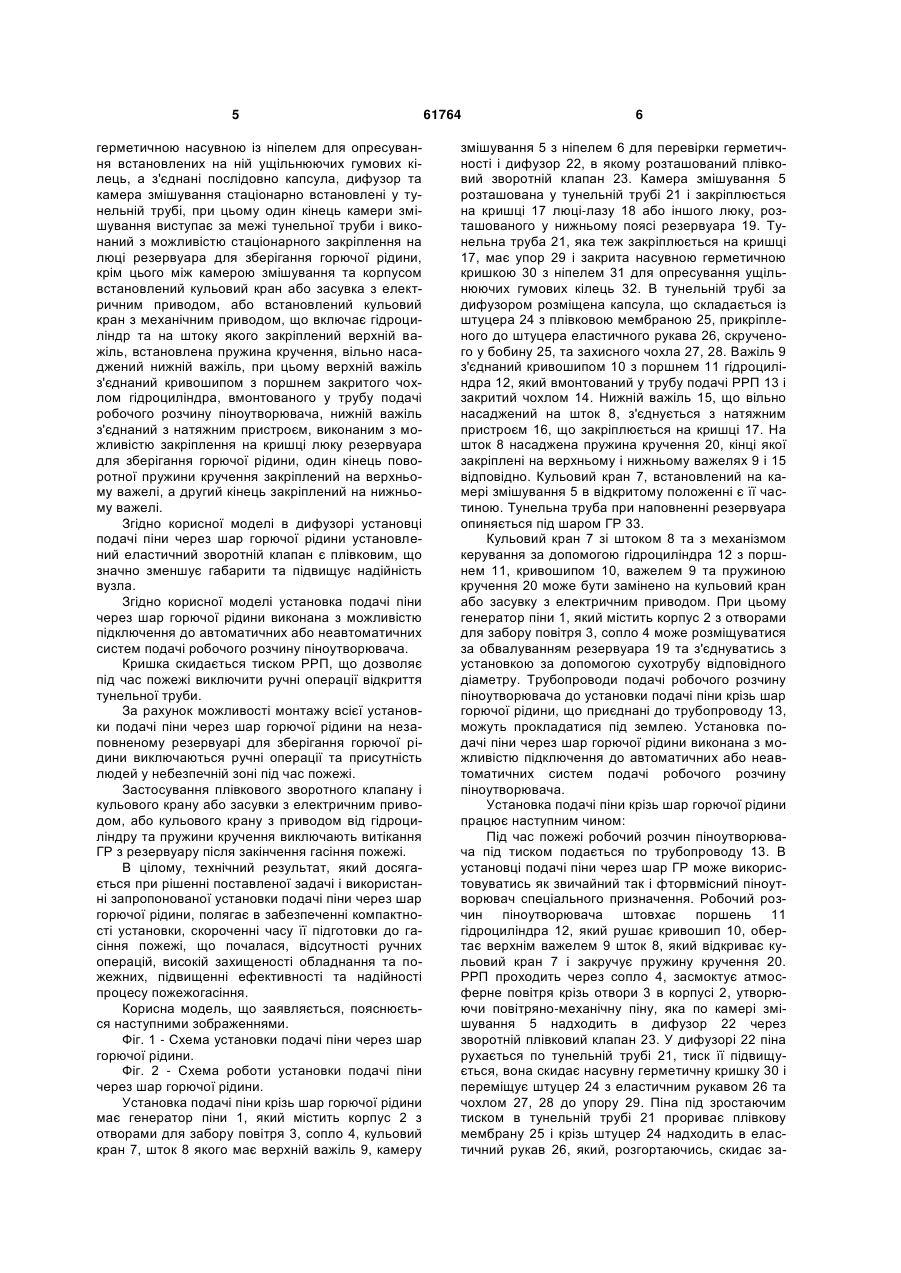

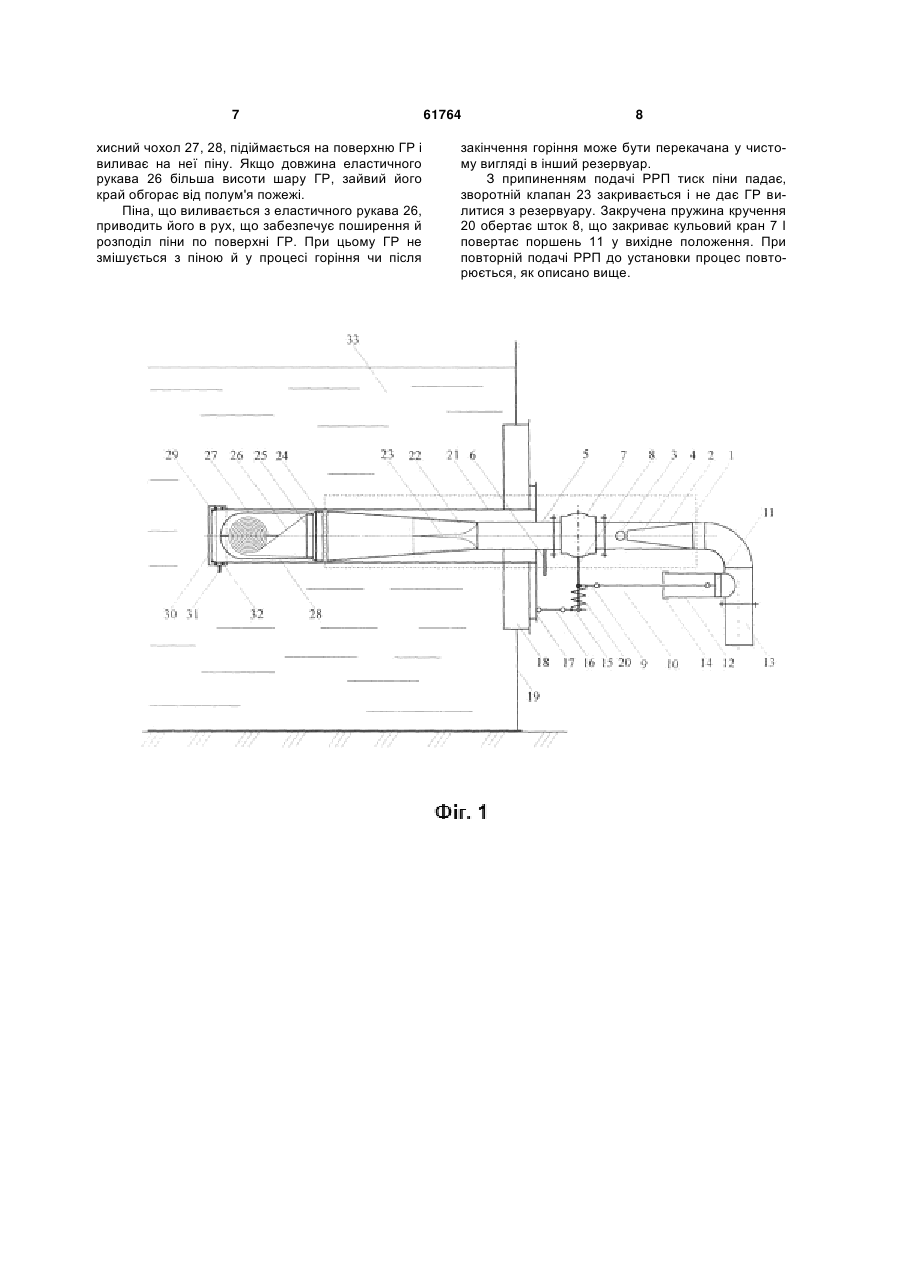

1. Установка подачі піни через шар горючої рідини, що містить закриту кришкою тунельну трубу для стаціонарного встановлення на люку в нижньому поясі резервуара для зберігання горючої рідини і розміщення у внутрішній частині цього резервуара, капсулу із штуцером з плівковою мембраною, з'єднаним із скрученим у бобину та розміщеним у захисному чохлі еластичним рукавом, дифузор із зворотним клапаном, генератор піни, корпус з соплом та з отворами для забору повітря, з'єднану з корпусом трубу подачі робочого розчину піноутворювача, яка відрізняється тим, що кришка виконана герметичною насувною із ніпелем для опресування встановлених на ній ущільнюючих гумових кілець, а з'єднані послідовно капсула, дифузор та камера змішування стаціонарно встановлені у тунельній трубі, при цьому один U 2 (19) 1 3 знаходження елементів конструкції безпосередньо у зоні пожежі, в наслідок чого можливе пошкодження елементів конструкції полум'ям, що не забезпечує необхідну надійність системи; громіздкість конструкції; односпрямованість струменя розчину піноутворювача, в наслідок чого не забезпечується необхідна ефективність гасіння пожежі. Також з рівня техніки відомий пристрій для пожежогасіння горючої рідини в резервуарі при подачі піни на поверхню горючої рідини [Патент РФ № 93684, МПК А62С 3/06, опубл. 10.05.2010], який містить генератор низькократної піни, що включає корпус з отвором для підведення газу і з отвором для виходу піни, щонайменше два сопла для подачі розчину піноутворювача, встановлені напроти отвору для виходу піни, і камеру змішування, встановлену в корпусі вхідним отвором навпроти сопел так, що сопла розташовуються симетрично щодо подовжньої осі симетрії камери змішування, і пінну ємність, що має вхід, з'єднаний з отвором для виходу піни з генератора, і вихід для піни, а також включає герметизуючу мембрану, що руйнується під дією піни, між виходом для піни з пінної ємності й отвором для виходу піни з генератора. Напроти отвору для виходу піни з генератора встановлено додаткове сопло для подачі розчину піноутворювача, вихідний кінець якого розташований у камері змішування. Подовжні осі додаткового сопла і камери змішування збігаються. Додаткове сопло виконане протяжністю до пінної ємності. Вказане технічне рішення має наступні недоліки: для швидкого перекриття палаючої поверхні при впуску піни таким пристроєм необхідно застосовувати кілька місць впуску піни, що вимагає розробки системи впуску піни; при роботі цього пристрою можливо влучення піни в кишені, утворені уламками металоконструкцій даху резервуару; невідома кількість піноутворювача, що пройшов крізь шар ГР і досяг палаючої поверхні; при роботі цього пристрою ГР забруднюється піною; використовується спеціальний піноутворювач типу «легка вода», який має високу вартість. Відомий пристрій для пожежогасіння горючої рідини в резервуарі високо напірний генератор піни «Алфей» (Рекламний проспект фірми ТОВ НПО «Сибирский машиностроитель», Російська Федерація, 2005 p.), що має генератор низькократної піни, який включає трубчастий корпус, сопло, патрубок для забору повітря і розривну мембрану. Пристрій утворює піну шляхом змішування повітря з робочим розчином піноутворювача (РРП) і забезпечує тиск, який дозволяє піні подолати шар рідини в резервуарі. Недоліками цього пристрою є те, що: піна спливає на поверхню, контактуючи з ГР, що погіршує якість піни, частина якої не доходить до місця призначення; піна досягає поверхні десятиметрового шару ГР не менш ніж за одну хвилину; 61764 4 якість піни забезпечується складним калібруванням прохідного перерізу сопла та зазору для підсмоктування повітря; трубопроводи та обладнання установки пожежогасіння можуть бути зіпсовані під час пожежі уламками даху або стінок резервуару; установку треба доукомплектовувати зворотнім клапаном та засувками. Найближчим аналогом є пристрій для пожежогасіння горючої рідини в резервуарі [Л.Н. Глухов, П.А. Плешаков, М.В. Шульман. Сооружение и эксплуатация нефтебаз долгосрочного хранения нефтепродуктов. Учебное пособие М. н./д. 1976 г. 310 с. с илл., стор. 286-289], що складається зі стаціонарної та транспортувальної частини. Стаціонарна частина, змонтована на люку-лазі резервуару, включає тунельну трубу, обладнану герметичною кришкою з гвинтовим шпинделем зі штурвалом для відкривання кришки при пожежі. Для тушіння пожежі до стаціонарної частини приєднується транспортувальна частина, що містить трубчастий корпус з соплом, отворами для підводу повітря, камеру змішування, дифузор, пелюстковий зворотній клапан і капсулу з еластичним рукавом. До недоліків цього пристрою відносяться: необхідність доставки при виникненні пожежі транспортувальної частини установки на пожежній машині, що займає десятки хвилин; приєднування вручну транспортувальної частини до стаціонарної частини на резервуарі, який горить; підключення рукавних ліній для подачі РРП безпосередньо до устрою на резервуарі, що горить; необхідність вивільнення кришки пристрою вручну за допомогою штурвала гвинтового шпинделя для її подальшого відкриття і приведення устрою до готовності; необхідність знаходження пожежних у небезпечній зоні пожежі, які є практично не захищені; можливість ушкодження обладнання і рукавних ліній уламками резервуару і полум'ям; втрачання часу і умов, необхідних для успішного та ефективного тушіння пожежі; значні металоємність, габарити та вага установки в зборі. В основу корисної моделі поставлена задача створення ефективної, надійної та безпечної установки подачі піни через шар горючої рідини, запуск та робота якої виключать ручні операції та присутність людей у небезпечній зоні. Поставлена задача досягається тим, що в установці подачі піни через шар горючої рідини, яка містить закриту кришкою тунельну трубу для стаціонарного встановлення на люку в нижньому поясі резервуара для зберігання горючої рідини і розміщення у внутрішній частині цього резервуару, капсулу із штуцером з плівковою мембраною, з'єднаним із скрученим у бобину та розміщеним у захисному чохлі еластичним рукавом, дифузор із зворотним клапаном, генератор піни, корпус з соплом та з отворами для забору повітря, з'єднану з корпусом трубу подачі робочого розчину піноутворювача, згідно корисної моделі, кришка виконана 5 герметичною насувною із ніпелем для опресування встановлених на ній ущільнюючих гумових кілець, а з'єднані послідовно капсула, дифузор та камера змішування стаціонарно встановлені у тунельній трубі, при цьому один кінець камери змішування виступає за межі тунельної труби і виконаний з можливістю стаціонарного закріплення на люці резервуара для зберігання горючої рідини, крім цього між камерою змішування та корпусом встановлений кульовий кран або засувка з електричним приводом, або встановлений кульовий кран з механічним приводом, що включає гідроциліндр та на штоку якого закріплений верхній важіль, встановлена пружина кручення, вільно насаджений нижній важіль, при цьому верхній важіль з'єднаний кривошипом з поршнем закритого чохлом гідроциліндра, вмонтованого у трубу подачі робочого розчину піноутворювача, нижній важіль з'єднаний з натяжним пристроєм, виконаним з можливістю закріплення на кришці люку резервуара для зберігання горючої рідини, один кінець поворотної пружини кручення закріплений на верхньому важелі, а другий кінець закріплений на нижньому важелі. Згідно корисної моделі в дифузорі установці подачі піни через шар горючої рідини установлений еластичний зворотній клапан є плівковим, що значно зменшує габарити та підвищує надійність вузла. Згідно корисної моделі установка подачі піни через шар горючої рідини виконана з можливістю підключення до автоматичних або неавтоматичних систем подачі робочого розчину піноутворювача. Кришка скидається тиском РРП, що дозволяє під час пожежі виключити ручні операції відкриття тунельної труби. За рахунок можливості монтажу всієї установки подачі піни через шар горючої рідини на незаповненому резервуарі для зберігання горючої рідини виключаються ручні операції та присутність людей у небезпечній зоні під час пожежі. Застосування плівкового зворотного клапану і кульового крану або засувки з електричним приводом, або кульового крану з приводом від гідроциліндру та пружини кручення виключають витікання ГР з резервуару після закінчення гасіння пожежі. В цілому, технічний результат, який досягається при рішенні поставленої задачі і використанні запропонованої установки подачі піни через шар горючої рідини, полягає в забезпеченні компактності установки, скороченні часу її підготовки до гасіння пожежі, що почалася, відсутності ручних операцій, високій захищеності обладнання та пожежних, підвищенні ефективності та надійності процесу пожежогасіння. Корисна модель, що заявляється, пояснюється наступними зображеннями. Фіг. 1 - Схема установки подачі піни через шар горючої рідини. Фіг. 2 - Схема роботи установки подачі піни через шар горючої рідини. Установка подачі піни крізь шар горючої рідини має генератор піни 1, який містить корпус 2 з отворами для забору повітря 3, сопло 4, кульовий кран 7, шток 8 якого має верхній важіль 9, камеру 61764 6 змішування 5 з ніпелем 6 для перевірки герметичності і дифузор 22, в якому розташований плівковий зворотній клапан 23. Камера змішування 5 розташована у тунельній трубі 21 і закріплюється на кришці 17 люці-лазу 18 або іншого люку, розташованого у нижньому поясі резервуара 19. Тунельна труба 21, яка теж закріплюється на кришці 17, має упор 29 і закрита насувною герметичною кришкою 30 з ніпелем 31 для опресування ущільнюючих гумових кілець 32. В тунельній трубі за дифузором розміщена капсула, що складається із штуцера 24 з плівковою мембраною 25, прикріпленого до штуцера еластичного рукава 26, скрученого у бобину 25, та захисного чохла 27, 28. Важіль 9 з'єднаний кривошипом 10 з поршнем 11 гідроциліндра 12, який вмонтований у трубу подачі РРП 13 і закритий чохлом 14. Нижній важіль 15, що вільно насаджений на шток 8, з'єднується з натяжним пристроєм 16, що закріплюється на кришці 17. На шток 8 насаджена пружина кручення 20, кінці якої закріплені на верхньому і нижньому важелях 9 і 15 відповідно. Кульовий кран 7, встановлений на камері змішування 5 в відкритому положенні є її частиною. Тунельна труба при наповненні резервуара опиняється під шаром ГР 33. Кульовий кран 7 зі штоком 8 та з механізмом керування за допомогою гідроциліндра 12 з поршнем 11, кривошипом 10, важелем 9 та пружиною кручення 20 може бути замінено на кульовий кран або засувку з електричним приводом. При цьому генератор піни 1, який містить корпус 2 з отворами для забору повітря 3, сопло 4 може розміщуватися за обвалуванням резервуара 19 та з'єднуватись з установкою за допомогою сухотрубу відповідного діаметру. Трубопроводи подачі робочого розчину піноутворювача до установки подачі піни крізь шар горючої рідини, що приєднані до трубопроводу 13, можуть прокладатися під землею. Установка подачі піни через шар горючої рідини виконана з можливістю підключення до автоматичних або неавтоматичних систем подачі робочого розчину піноутворювача. Установка подачі піни крізь шар горючої рідини працює наступним чином: Під час пожежі робочий розчин піноутворювача під тиском подається по трубопроводу 13. В установці подачі піни через шар ГР може використовуватись як звичайний так і фторвмісний піноутворювач спеціального призначення. Робочий розчин піноутворювача штовхає поршень 11 гідроциліндра 12, який рушає кривошип 10, обертає верхнім важелем 9 шток 8, який відкриває кульовий кран 7 і закручує пружину кручення 20. РРП проходить через сопло 4, засмоктує атмосферне повітря крізь отвори 3 в корпусі 2, утворюючи повітряно-механічну піну, яка по камері змішування 5 надходить в дифузор 22 через зворотній плівковий клапан 23. У дифузорі 22 піна рухається по тунельній трубі 21, тиск її підвищується, вона скидає насувну герметичну кришку 30 і переміщує штуцер 24 з еластичним рукавом 26 та чохлом 27, 28 до упору 29. Піна під зростаючим тиском в тунельній трубі 21 прориває плівкову мембрану 25 і крізь штуцер 24 надходить в еластичний рукав 26, який, розгортаючись, скидає за 7 хисний чохол 27, 28, підіймається на поверхню ГР і виливає на неї піну. Якщо довжина еластичного рукава 26 більша висоти шару ГР, зайвий його край обгорає від полум'я пожежі. Піна, що виливається з еластичного рукава 26, приводить його в рух, що забезпечує поширення й розподіл піни по поверхні ГР. При цьому ГР не змішується з піною й у процесі горіння чи після 61764 8 закінчення горіння може бути перекачана у чистому вигляді в інший резервуар. З припиненням подачі РРП тиск піни падає, зворотній клапан 23 закривається і не дає ГР вилитися з резервуару. Закручена пружина кручення 20 обертає шток 8, що закриває кульовий кран 7 І повертає поршень 11 у вихідне положення. При повторній подачі РРП до установки процес повторюється, як описано вище. 9 Комп’ютерна верстка Г. Паяльніков 61764 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
