Спосіб випробування ниток на стирання, зокрема хірургічних ниток

Завантажити PDF файл.

Формула / Реферат

1. Спосіб випробування ниток на стирання, зокрема хірургічних ниток, що передбачає фіксацію кінця нитки в затискачі, переплетення ділянок нитки зі зміною їх напрямку шляхом обкручування на роликах, закріплених на випробувальній пластині, натяг вільного кінця нитки та її стирання при зворотно-поступальному русі випробувальної пластини з підрахунком циклів стирання до моменту її обриву, який відрізняється тим, що стирання нитки здійснюють у вузлі за рахунок перевивки з поздовжнім зсувом її ділянок відносно один одного.

2. Спосіб випробування ниток на стирання за п. 1, який відрізняється тим, що натяг нитки здійснюють за допомогою пружини або тягарця, підвішеного до вільного кінця нитки.

Текст

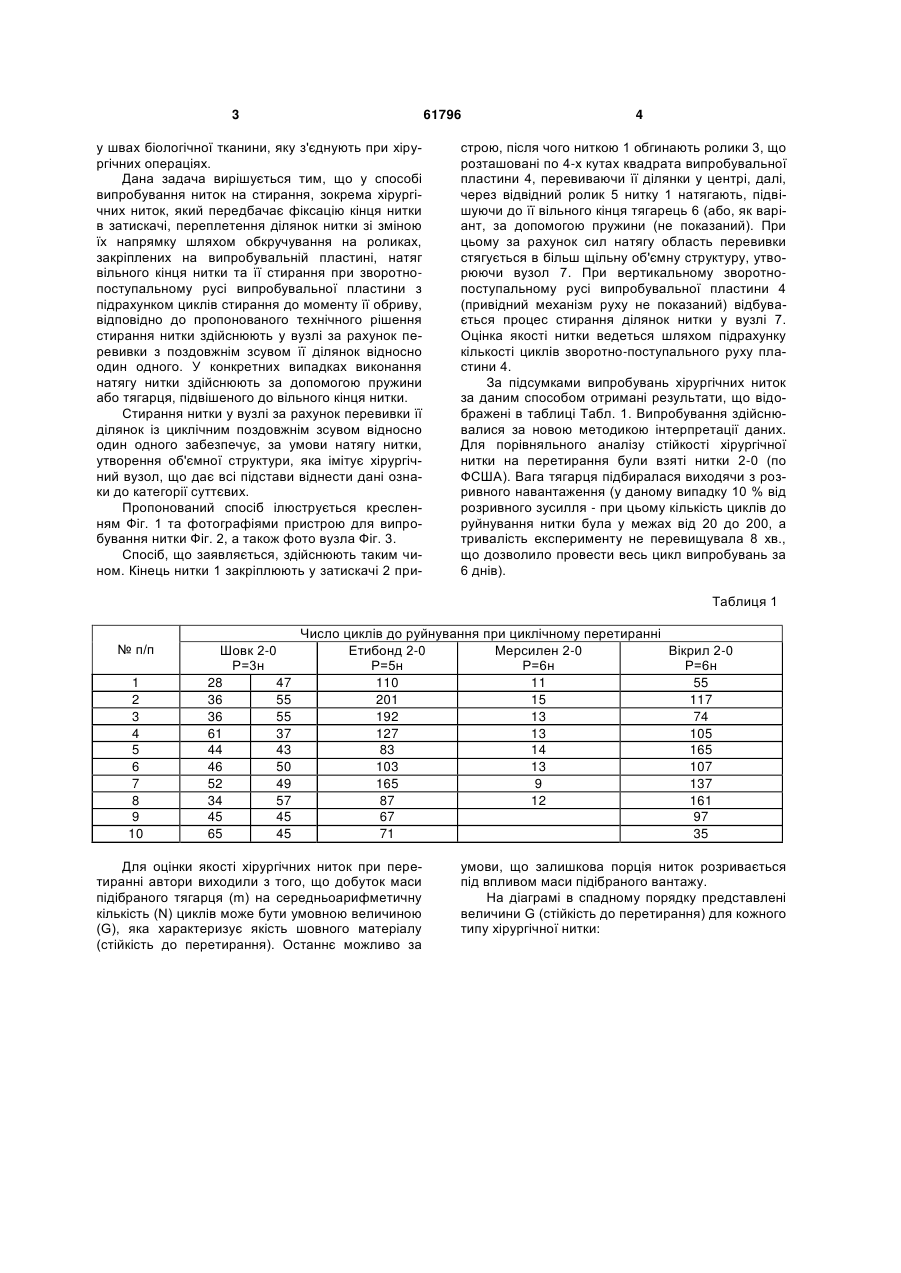

1. Спосіб випробування ниток на стирання, зокрема хірургічних ниток, що передбачає фіксацію кінця нитки в затискачі, переплетення ділянок 3 61796 у швах біологічної тканини, яку з'єднують при хірургічних операціях. Дана задача вирішується тим, що у способі випробування ниток на стирання, зокрема хірургічних ниток, який передбачає фіксацію кінця нитки в затискачі, переплетення ділянок нитки зі зміною їх напрямку шляхом обкручування на роликах, закріплених на випробувальній пластині, натяг вільного кінця нитки та її стирання при зворотнопоступальному русі випробувальної пластини з підрахунком циклів стирання до моменту її обриву, відповідно до пропонованого технічного рішення стирання нитки здійснюють у вузлі за рахунок перевивки з поздовжнім зсувом її ділянок відносно один одного. У конкретних випадках виконання натягу нитки здійснюють за допомогою пружини або тягарця, підвішеного до вільного кінця нитки. Стирання нитки у вузлі за рахунок перевивки її ділянок із циклічним поздовжнім зсувом відносно один одного забезпечує, за умови натягу нитки, утворення об'ємної структури, яка імітує хірургічний вузол, що дає всі підстави віднести дані ознаки до категорії суттєвих. Пропонований спосіб ілюструється кресленням Фіг. 1 та фотографіями пристрою для випробування нитки Фіг. 2, а також фото вузла Фіг. 3. Спосіб, що заявляється, здійснюють таким чином. Кінець нитки 1 закріплюють у затискачі 2 при 4 строю, після чого ниткою 1 обгинають ролики 3, що розташовані по 4-х кутах квадрата випробувальної пластини 4, перевиваючи її ділянки у центрі, далі, через відвідний ролик 5 нитку 1 натягають, підвішуючи до її вільного кінця тягарець 6 (або, як варіант, за допомогою пружини (не показаний). При цьому за рахунок сил натягу область перевивки стягується в більш щільну об'ємну структуру, утворюючи вузол 7. При вертикальному зворотнопоступальному русі випробувальної пластини 4 (привідний механізм руху не показаний) відбувається процес стирання ділянок нитки у вузлі 7. Оцінка якості нитки ведеться шляхом підрахунку кількості циклів зворотно-поступального руху пластини 4. За підсумками випробувань хірургічних ниток за даним способом отримані результати, що відображені в таблиці Табл. 1. Випробування здійснювалися за новою методикою інтерпретації даних. Для порівняльного аналізу стійкості хірургічної нитки на перетирання були взяті нитки 2-0 (по ФСША). Вага тягарця підбиралася виходячи з розривного навантаження (у даному випадку 10 % від розривного зусилля - при цьому кількість циклів до руйнування нитки була у межах від 20 до 200, а тривалість експерименту не перевищувала 8 хв., що дозволило провести весь цикл випробувань за 6 днів). Таблиця 1 № п/п 1 2 3 4 5 6 7 8 9 10 Шовк 2-0 Р=3н 28 47 36 55 36 55 61 37 44 43 46 50 52 49 34 57 45 45 65 45 Число циклів до руйнування при циклічному перетиранні Етибонд 2-0 Мерсилен 2-0 Вікрил 2-0 Р=5н Р=6н Р=6н 110 11 55 201 15 117 192 13 74 127 13 105 83 14 165 103 13 107 165 9 137 87 12 161 67 97 71 35 Для оцінки якості хірургічних ниток при перетиранні автори виходили з того, що добуток маси підібраного тягарця (m) на середньоарифметичну кількість (N) циклів може бути умовною величиною (G), яка характеризує якість шовного матеріалу (стійкість до перетирання). Останнє можливо за умови, що залишкова порція ниток розривається під впливом маси підібраного вантажу. На діаграмі в спадному порядку представлені величини G (стійкість до перетирання) для кожного типу хірургічної нитки: 5 Як видно з діаграми, найбільшою стійкістю до перетирання з випробуваних хірургічних ниток діаметром 2-0 мають вікрил 2-0. Незначно відрізняється етибонд 2-0. Ще меншою стійкістю до перетирання має шовк 2-0 і сама мінімальна величина у мерсилена 2-0. Список літератури, взятої до уваги при підго 61796 6 товці заявки: 1. АС СРСР № 217677 на винахід, кл. G01N 3/56, публ. 07.05.1966. 2. АС СРСР № 220614 на винахід, кл. G01N 3/56, публ. 07.05.1968. 3. АС СРСР № 1002960 на винахід, кл. G01N 33/36, G01N 3/56, публ. 07.03.1983 (прототип). 7 61796 8 9 Комп’ютерна верстка А. Крулевський 61796 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for testing filament on tear, in particular surgical filaments

Автори англійською

Shydlovskyi Mykola Serhiovych, Laksha Andrii Mykhailovych, Mykoliuk Yurii Volodymyrovych

Назва патенту російською

Способ испытания нитей на стирание, в частности хирургических нитей

Автори російською

Шидловский Николай Сергеевич, Лакша Андрей Михайлович, Миколюк Юрий Владимирович

МПК / Мітки

МПК: G01N 3/56

Мітки: стирання, хірургічних, ниток, зокрема, випробування, спосіб
