Контейнер для накопичення напівтуш великої рогатої худоби і свиней

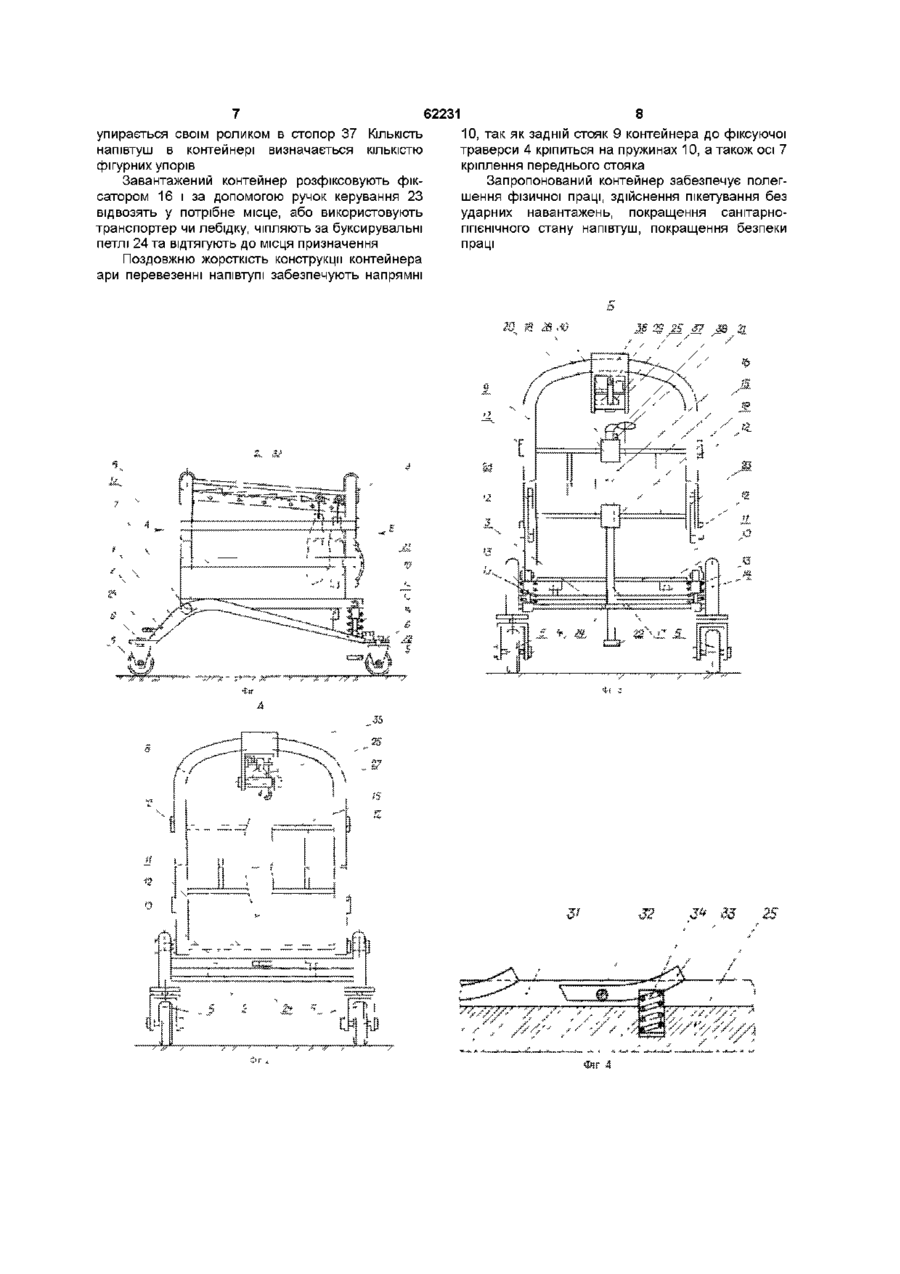

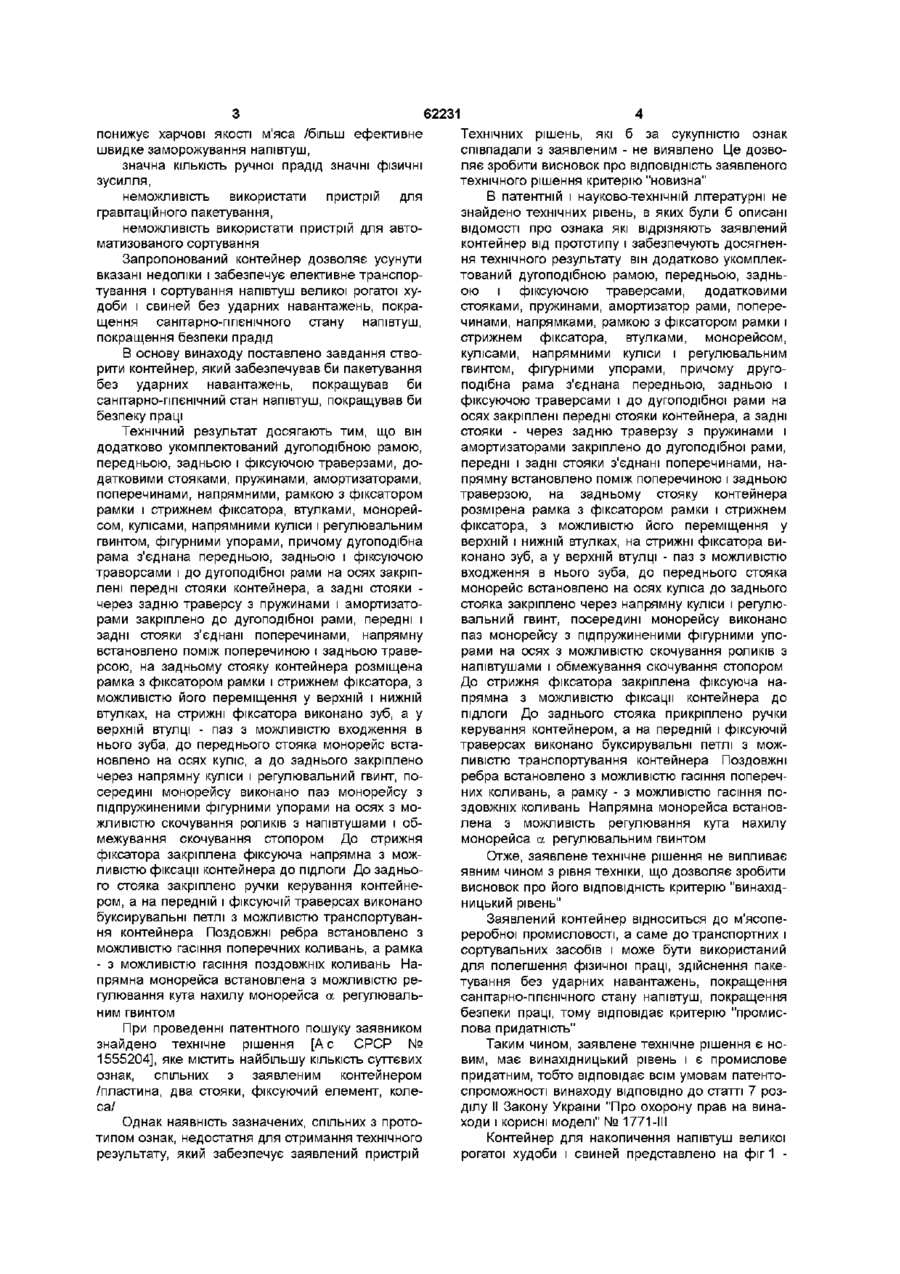

1 Контейнер для накопичення напівтуш великої рогатої худоби і свиней, що складається з двох стояків, коліс, фіксуючого елементу, пластини, який відрізняється тим, що він додатково оснащений дугоподібною рамою, передньою, задньою і фіксуючою траверсами, додатковими стояками, пружинами, амортизаторами, поперечинами, напрямними, рамкою з фіксатором рамки і стрижнем фіксатора, втулками, монорейкою, кулісами, напрямними куліси і регулювальним гвинтом, фігурними упорами, причому дугоподібна рама з'єднана передньою, задньою і фіксуючою траверсами і до дугоподібної рами на осях закріплені передні стояки контейнера, а задні стояки через задню траверсу з пружинами і амортизаторами закріплено до дугоподібної рами, передні і задні стояки з'єднані поперечинами, напрямну встановлено поміж поперечиною і задньою траверсою, на задньому стояку контейнера розміщена рамка з фіксатором рамки і стрижнем фіксатора, з можливістю його переміщення у верхній і нижній втулках, на стрижні фіксатора виконано зуб, а у верхній втулці - паз з можливістю входження в нього зуба, до переднього стояка монорейка кріпиться на осях куліс, а до заднього закріплено через напрямну куліси і регулювальний гвинт, посередині монорейки виконано паз з підпружиненими фігурними упорами на осях з можливістю скочування роликів з напівтушами і обмежування скочування стопором 2 Контейнер для накопичення напівтуш великої рогатої худоби і свиней за п 1, який відрізняється тим, що до стрижня фіксатора закріплена фіксуюча напрямна з можливістю фіксації контейнера до підлоги 3 Контейнер для накопичення напівтуш великої рогатої худоби і свиней за п 1, який відрізняється тим, що до заднього стояка прикріплено ручки керування контейнером, а на передній і фіксуючій траверсах виконано буксирувальні петлі з можливістю транспортування контейнера 4 Контейнер для накопичення напівтуш великої рогатої худоби і свиней за п 1, який відрізняється тим, що поздовжні ребра встановлено з можливістю гасіння поперечних коливань, а рамка - з можливістю гасіння поздовжніх коливань 5 Контейнер для накопичення напівтуш великої рогатої худоби і свиней за п 1, який відрізняється тим, що напрямна монорейки встановлена з можливістю регулювання кута нахилу монорейки а регулювальним гвинтом СО сч сч (О Винахід відноситься до м'ясопереробної промисловості, а саме до транспортних і сортувальних засобів і може бути використаний на м'ясопереробних підприємствах різних форм власності для полегшення фізичної праці, здійснення пакетування без ударних навантажень, покращення санітарно-гігієнічного стану напівтуш, покращення безпеки праці ВІДОМІ способи і пристрої для проведення робіт з напівтушами великої рогатої худоби чи свиней, в яких використовують контейнери, наприклад, з двохстінним корпусом і кришкою [Ас СРСР № 1712260] або камери [Ас СРСР № 552659] або камери з ПІДВІСНИМ конвейєром [А с СРСР № 1507284] або камеру з'єднану з вакуумною системою [А с № 1750585] Недоліком відомих контейнерів є те, що вони не призначені і не підходять для пакетування і транспортування напівтуш великої рогатої худоби і свиней забійних тварин Найбільш близьким за технічною суттю до запропонованого контейнера є пристрій для пакетування м'ясних напіутуш [Ас СРСР № 1555204], що складається з двох стояків, коліс, фіксуючого елементу, пластини Недоліки відомих пристроїв наступні неефективне заморожування пакету напівтуш через велику масу скріплених разом напівтуш, до 62231 понижує харчові якості м'яса /більш ефективне швидке заморожування напівтуш, значна КІЛЬКІСТЬ ручної прадід значні фізичні зусилля, неможливість використати пристрій для гравітаційного пакетування, неможливість використати пристрій для автоматизованого сортування Запропонований контейнер дозволяє усунути вказані недоліки і забезпечує елективне транспортування і сортування напівтуш великої рогатої худоби і свиней без ударних навантажень, покращення санітарно-гігієнічного стану напівтуш, покращення безпеки прадід В основу винаходу поставлено завдання створити контейнер, який забезпечував би пакетування без ударних навантажень, покращував би санітарно-гігієнічний стан напівтуш, покращував би безпеку праці Технічний результат досягають тим, що він додатково укомплектований дугоподібною рамою, передньою, задньою і фіксуючою траверзами, додатковими стояками, пружинами, амортизаторами, поперечинами, напрямними, рамкою з фіксатором рамки і стрижнем фіксатора, втулками, монорейсом, кулісами, напрямними куліси і регулювальним гвинтом, фігурними упорами, причому дугоподібна рама з'єднана передньою, задньою і фіксуючою траворсами і до дугоподібної рами на осях закріплені передні стояки контейнера, а задні стояки через задню траверсу з пружинами і амортизаторами закріплено до дугоподібної рами, передні і задні стояки з'єднані поперечинами, напрямну встановлено поміж поперечиною і задньою траверсою, на задньому стояку контейнера розміщена рамка з фіксатором рамки і стрижнем фіксатора, з можливістю його переміщення у верхній і нижній втулках, на стрижні фіксатора виконано зуб, а у верхній втулці - паз з можливістю входження в нього зуба, до переднього стояка монорейс встановлено на осях куліс, а до заднього закріплено через напрямну куліси і регулювальний гвинт, посередині монорейсу виконано паз монорейсу з підпружиненими фігурними упорами на осях з можливістю скочування роликів з напівтушами і обмежування скочування стопором До стрижня фіксатора закріплена фіксуюча напрямна з можливістю фіксації контейнера до підлоги До заднього стояка закріплено ручки керування контейнером, а на передній і фіксуючій траверсах виконано буксирувальні петлі з можливістю транспортування контейнера Поздовжні ребра встановлено з можливістю гасіння поперечних коливань, а рамка - з можливістю гасіння поздовжніх коливань Напрямна монорейса встановлена з можливістю регулювання кута нахилу монорейса а регулювальним гвинтом При проведенні патентного пошуку заявником знайдено технічне рішення [А с СРСР № 1555204], яке містить найбільшу КІЛЬКІСТЬ суттєвих ознак, спільних з заявленим контейнером /пластина, два стояки, фіксуючий елемент, колеса/ Однак наявність зазначених, спільних з прототипом ознак, недостатня для отримання технічного результату, який забезпечує заявлений пристрій Технічних рішень, які б за сукупністю ознак співпадали з заявленим - не виявлено Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ заявленого технічного рішення критерію "новизна" В патентній і науково-технічній літературні не знайдено технічних рівень, в яких були б описані ВІДОМОСТІ про ознака які відрізняють заявлений контейнер від прототипу і забезпечують досягнення технічного результату він додатково укомплектований дугоподібною рамою, передньою, задньою і фіксуючою траверсами, додатковими стояками, пружинами, амортизатор рами, поперечинами, напрямками, рамкою з фіксатором рамки і стрижнем фіксатора, втулками, монорейсом, кулісами, напрямними куліси і регулювальним гвинтом, фігурними упорами, причому другоподібна рама з'єднана передньою, задньою і фіксуючою траверсами і до дугоподібної рами на осях закріплені передні стояки контейнера, а задні стояки - через задню траверзу з пружинами і амортизаторами закріплено до дугоподібної рами, передні і задні стояки з'єднані поперечинами, напрямну встановлено поміж поперечиною і задньою траверзою, на задньому стояку контейнера розмірена рамка з фіксатором рамки і стрижнем фіксатора, з можливістю його переміщення у верхній і нижній втулках, на стрижні фіксатора виконано зуб, а у верхній втулці - паз з можливістю входження в нього зуба, до переднього стояка монорейс встановлено на осях куліса до заднього стояка закріплено через напрямну куліси і регулювальний гвинт, посередині монорейсу виконано паз монорейсу з підпружиненими фігурними упорами на осях з можливістю скочування роликів з напівтушами і обмежування скочування стопором До стрижня фіксатора закріплена фіксуюча напрямна з можливістю фіксації контейнера до підлоги До заднього стояка прикріплено ручки керування контейнером, а на передній і фіксуючій траверсах виконано буксирувальні петлі з можливістю транспортування контейнера Поздовжні ребра встановлено з можливістю гасіння поперечних коливань, а рамку - з можливістю гасіння поздовжніх коливань Напрямна монорейса встановлена з можливість регулювання кута нахилу монорейса а регулювальним гвинтом Отже, заявлене технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про його ВІДПОВІДНІСТЬ критерію "винахідницький рівень" Заявлений контейнер відноситься до м'ясопереробної промисловості, а саме до транспортних і сортувальних засобів і може бути використаний для полегшення фізичної праці, здійснення пакетування без ударних навантажень, покращення санітарно-гігієнічного стану напівтуш, покращення безпеки праці, тому відповідає критерію "промислова придатність" Таким чином, заявлене технічне рішення є новим, має винахідницький рівень і є промислове придатним, тобто відповідає всім умовам патентоспроможності винаходу ВІДПОВІДНО до статті 7 розділу II Закону України "Про охорону прав на винаходи і корисні моделі" № 1771-111 Контейнер для накопичення напівтуш великої рогатої худоби і свиней представлено на фіг 1 62231 загальний вид контейнера, фіг 2 - вид контейнера зпереду, фіг 3 - вид контейнера ззаду, фіг 4 - монорейс з фігурними упорами у розрізі, де 1 - дугоподібна рама, 2 - передня траверса, 3 - задня траверса, 4-фіксуюча траверса, 5 - колеса, 6 - осі коліс, 7 - осі контейнера, 8 - передні стояки контейнера, 9 - задні стояки контейнера, 10 -напрямні, 11 - поперечини, 12 - поздовжні ребра, 13 - пружини, 14 - амортизатори, 15 - рамка, 16-фіксатор рамки, 17 - стрижень фіксатора, 18 - верхня втулка, 19 - нижня втулка, 20 - паз верхньої втулки, 21 зуб стрижня, 22 - фіксуюча напрямна, 23 - ручки керування, 24 - буксирувальні петлі, 25 - монорейс, 26 - ролики, 27 - осі монорейса, 28 - напрямна монорейса, 29 - регулювальний гвинт, ЗО - пластина, 31 - паз монорейса, 32 - осі фігурних упорів, 33 фігурні упори, 34 - пружина упора, 35 - передня куліса, 36 - задня куліса, 37 - стопор, 38 - ручка Контейнер складається з дугоподібної рами І, яка вигнута зпереду дугоподібно і опускається до низу в задній частині контейнера /фіг 1/ Дугоподібна рама 1 з'єднана траверсами передньою 2, задньою 3 і фіксуючою 4 /фіг 2, фіг З/ До рами 1 закріплено колеса 5, які мають можливість обертатись навколо кріплення осі коліс 6 У верхній частині дугоподібної рами 1 на осях контейнера 7 закріплено передні стояки контейнера 8, а задні стояки контейнера 9 мають можливість здійснювати зворотно-поступальний рух в напрямних 10 Передні 8 і задні 9 стояки з'єднані поперечинами 1 1 , при чому напрямні 10 знаходяться між поперечиною 11 і задньою траверсою З, а між собою передні 8 і задні 9 стояки з'єднуються поздовжніми ребрами 12 У задній частині контейнера дугоподібна рама 1 з'єднана задньою траверсою 3 і фіксуючою траверсою 4 Між задньою поперечиною 11 і фіксуючою траверсою 4 встановлено пружини 13 з амортизаторами 14 На задньому стояку контейнера 9 розмірена рамка 15 з фіксатором рамки 16, стрижень фіксатора 17 якого переміщається у верхній втулці 18 і у нижній втулці 19 При чому у верхній втулці виконано паз 20, а на стрижні фіксатора виконано зуб 21 У нижній частині стрижня фіксатора виконано фіксуючу напрямну 22 До заднього стояка 9 прикріплено ручки 23 керування контейнером, а на передній 2 і фіксуючій З траверсах виконано буксирувальні петлі 24 До верхньою частини передніх і задніх стояків 8 і 9 закріплено монорейс 25, на який заїзджають ролики 26 з напівтужами При цьому монорейс 25 до переднього стояка 8 кріпиться шарнірне на осях куліс 27, а до заднього стояка 9 через напрямну куліси 28, на якій монорейс може займати різні положення, змінюючи кут а свого нахилу завдяки регулювальному гвинту 29, що проходить через пластину ЗО Посередині монорейсу 25 виконано паз 3 1 , в якому на осях упорів 32 повертаються фігурні упори 33 підпружинені пружиною 34 /фіг 4/ Вісь монорейса 27 з напрямними монорейса 28, необхідними для скочування роликів 26 з напівтушами встановлені на кулісах передній 35 і задній 36 На задній кулісі 36, яка прикріплена до заднього стояка 9 зафіксована напрямна 28 Рух ролика 26 з напівтушею обмежується стопором 37, який також закріплено до куліси 36 Контейнер працює наступним чином Контейнер подають під завантаження, встановлюють у визначене місце і закріплюють фіксуючою напрямною 22 до спеціального отвору виконаного в ПІДЛОЗІ При цьому зуб стрижаня 2 1 , розміщений на стрижні фіксатора 17, входить в зачеплення з пазом 20 з допомогою ручки 38 Паз 20 виконаний у верхній частині втулки 18, а фіксуюча напрямна 22 входить в гніздо виконане в ПІДЛОЗІ під отвором, забезпечуючи надійне кріплення контейнера, яке фіксує контейнер і не дозволяє йому переміщатись як у поздовжньому так і в поперечному напрямках і не дозволяє контейнеру повертатись Тому фіксуюча напрямна виконана поздовжньою Напівтуші на роликах 26 поступають на монорейс 25, який кріпиться на осі монорейса 27, що дозволяє змінювати кут нахилу монорейса 25 а Вісь монорейса 27 зафіксована на передній кулісі 35 3 протилежної сторони контейнера монорейс 25 встановлений на задній кулісі 36, яка містить напрямну монорейса 28, положення якої відрегульоване регулювальним гвитном 29 Завдяки обертанню регулювального гвинта 29 в ту чи в іншу сторону можна ВІДПОВІДНО ЗМІНИТИ кут нахилу монорейса а тобто монорейс 25 займе потрібне положення Цим самим можна регулювати швидкість переміщення півтуш по монорейсу 25 і ударні навантаження при пакетуванні напівтуш при використанні гравітаційного методу пакетування На кулісах 35, 36 розміщено необхідні засоби для надійного проходження роликів 26 з напівтушами Жорсткість конструкції контейнера забезпечують передні 8 і задні 9 стояки контейнера, траверси передня 2, задня 3 і фіксуюча 4, які з'єднують раму І, а також поперечини II і поздовжні ребра 12 Поздовжні ребра 12 забезпечують обмеження руху напівтуш у поперечному напрямі при пакетуванні, тобто гасять поперечні коливання Крім іншого, це покращує техніку безпеки Надає жорсткості конструкції і рамка 15, яка, крім іншого, забезпечує обмеження руху напівтуш в поздовжньому напрямі при пакетуванні, тобто гасить поздовжні коливання Для забезпечення зменшення динамічних навантажень на конструкцію контейнера, зменшення ударів і шуму від ударів, контейнер закріплено на дугоподібній рамі 1 на осях 7 Це дозволяє контейнеру виконувати зворотно-поступальний рух, "гойдатися" на цих осях 3 протилежної сторони контейнер підпружинений пружинами 13, а гасінню коливань сприяють амортизатори 14 Необхідну відстань між напівтупами в контейнері досягають за допомогою фігурних упорів 33 Ролик 26 з напівтушами попадає на монорейс 25, натискає на фігурній упор 33, який обертається навколо своєї осі 32, деформуючи пружину упору 34, "втоплюється" в паз монорейса 3 1 , а протилежна частина фігурного упору 33 виступає, створюючи свого роду перешкоду для наступного ролика з напівтушею Перша тума, яка пакетується, 62231 упирається своїм роликом в стопор 37 КІЛЬКІСТЬ напівтуш в контейнері визначається КІЛЬКІСТЮ фігурних упорів Завантажений контейнер розфіксовують фіксатором 16 і за допомогою ручок керування 23 відвозять у потрібне місце, або використовують транспортер чи лебідку, чіпляють за буксирувальні петлі 24 та відтягують до місця призначення Поздовжню жорсткість конструкції контейнера ари перевезенні напівтупі забезпечують напрямні 8 10, так як задній стояк 9 контейнера до фіксуючої траверси 4 кріпиться на пружинах 10, а також осі 7 кріплення переднього стояка Запропонований контейнер забезпечує полегшення фізичної праці, здійснення пікетування без ударних навантажень, покращення санітарногігієнічного стану напівтуш, покращення безпеки праці 62231 Комп'ютерна верстка С Волобуев 10 Підписано до друку 06 10 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
