Пристрій для живлення двигуна внутрішнього згорання озонованим паливом
Номер патенту: 67515
Опубліковано: 15.06.2004
Автори: Столяренко Геннадій Степанович, Громико Андрій Володимирович
Формула / Реферат

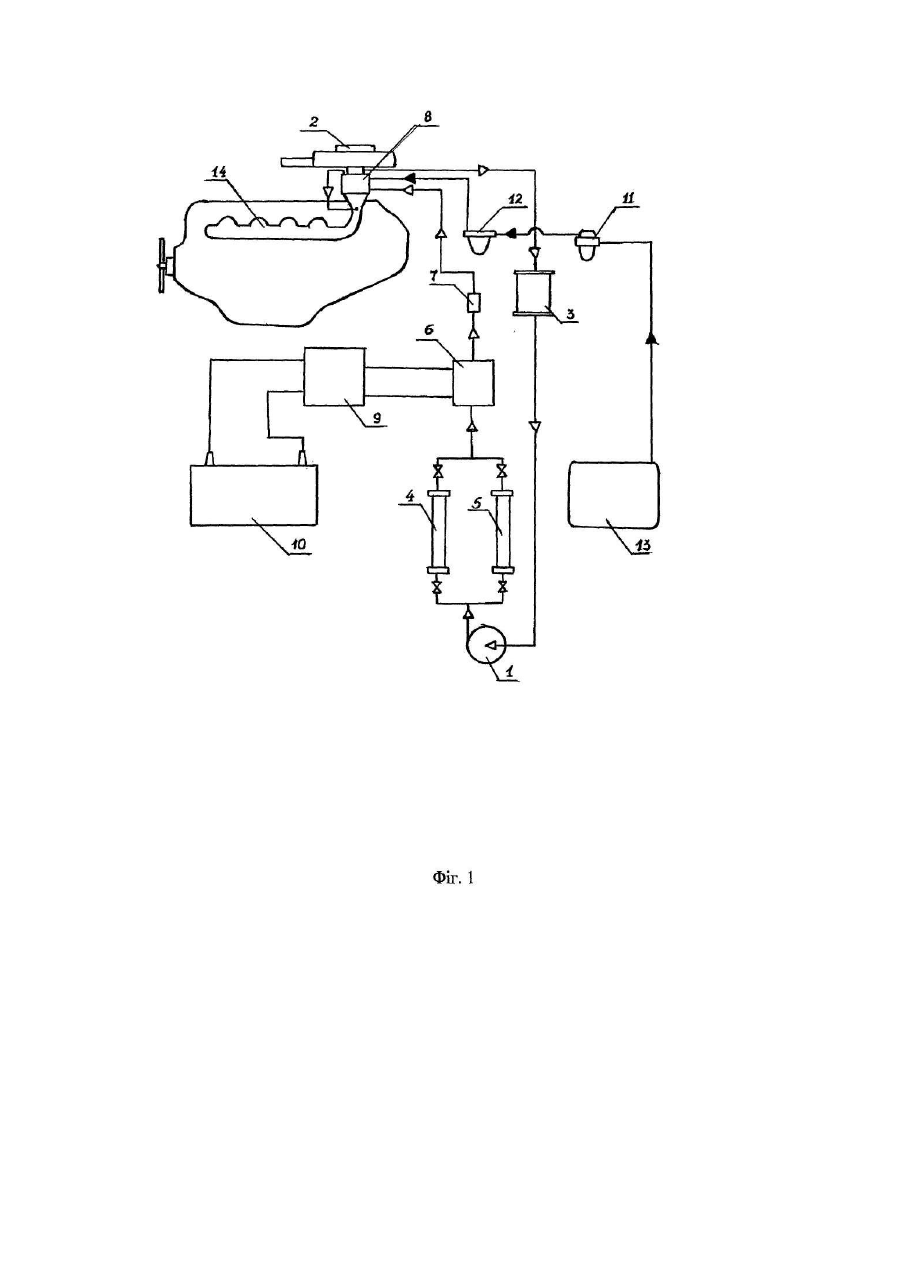

1. Пристрій для живлення двигуна внутрішнього згорання озонованим паливом, який складається з компресора, осушувачів повітря, електричного генератора озону, джерела високої напруги, барботажного поглинального апарата, який відрізняється тим, що як барботажний поглинальний апарат використано контактну камеру озону з паливом, а як джерело високої напруги використано перетворювач напруги.

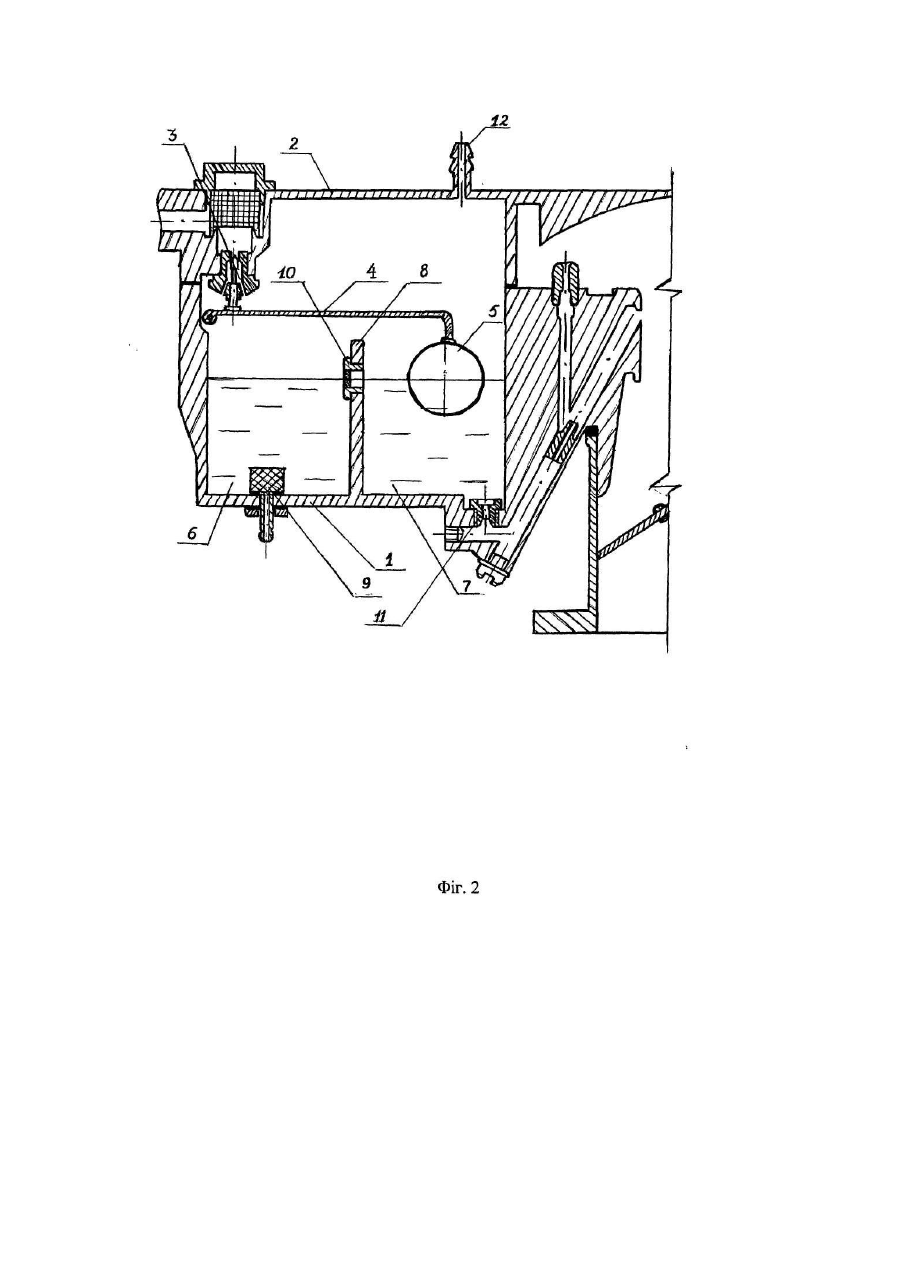

2. Пристрій за п. 1, який відрізняється тим, що контактна камера озону є складовою частиною карбюратора двигуна внутрішнього згорання.
3. Пристрій за п. 1, який відрізняється тим, що перетворювач напруги працює від акумуляторної батареї.
Текст

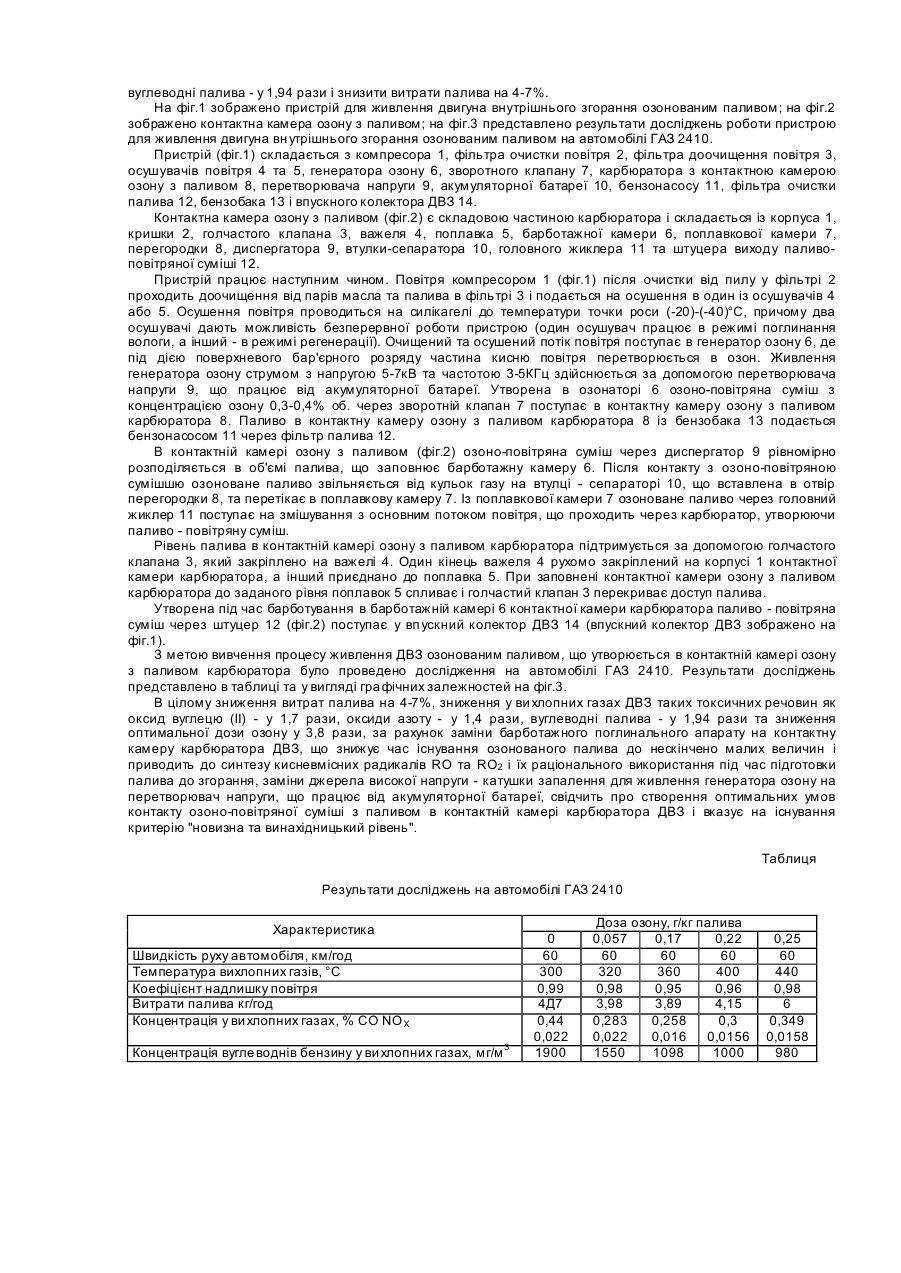

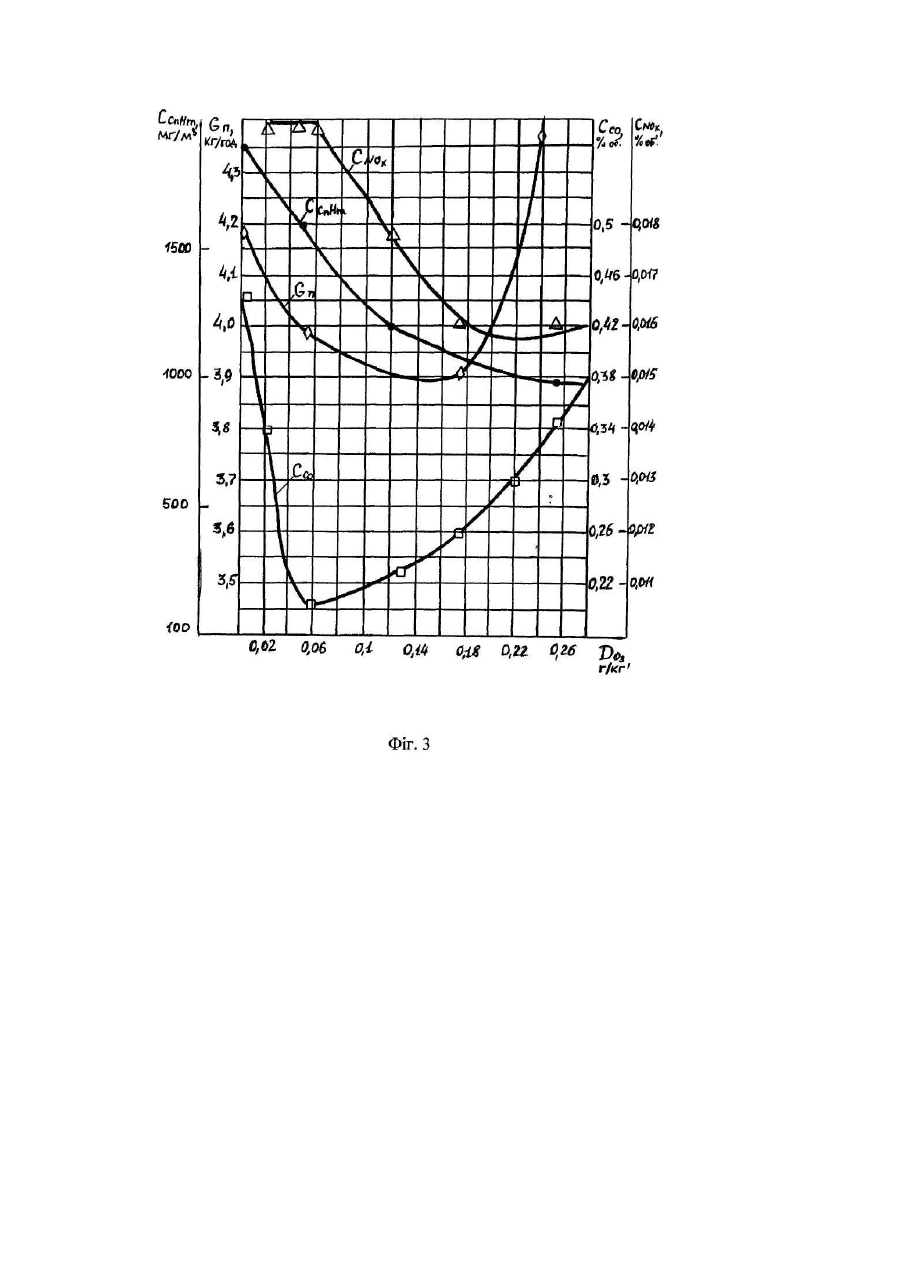

Пристрій відноситься до машинобудування а саме до пристроїв інтенсифікації горіння рідкого палива в двигуні вн утрішнього згорання (ДВЗ). Відомий пристрій для дозування озонованого повітря в ДВЗ (патент Германії 2540990 кл. F 02 Μ 25/10, 1977). Пристрій містить механічну систему дозування озонованого повітря у впускний колектор ДВЗ. Кількість подачі озонованого повітря залежить від кількості обертів колінчастого вала. Використання пристрою підвищує е фективність роботи ДВЗ та зменшує у вихлопних газах ДВЗ кількість оксиду вуглецю (II). Недоліки: недостатнє дозування озону на різних режимах роботи ДВЗ; термічний розклад озону в пристрої; недостатня герметизація пристрою; низький коефіцієнт корисної дії установки. Відомий пристрій для подачі в циліндри ДВЗ паливо - повітряної суміші з попереднім збагаченням повітря озоном (ах. СРСР 817286 кл. F 02 Μ 25/10,1981). Пристрій включає в себе розрядник, що синтезує озон за рахунок іонізації кисню повітря в коронному розряді, та джерело високої напруги. Пристрій полегшує запуск холодного двигуна. Недоліки: низька концентрація озону в коронному розряді; синтез в коронному розряді оксидів азоту; корозійна активність вихлопних газів ДВЗ; низький коефіцієнт корисної дії установки. Відомий пристрій для обробки рідини, особливо для іонізації вуглеводнів палива з метою збільшення коефіцієнта корисної дії ДВЗ (патент Франції 2564005 кл. В 01 J 19/01, F 02 Μ 27/04, 1985). Пристрій містить оболонку циліндричної форми, через яку проходить паливо, та два коаксіальних електроди, що утворені відповідними спіральними обмотками із провідників. Пристрій знижує витрати палива в ДВЗ. Недоліки: недостатня іонізація вуглеводнів палива на високих оборотах ДВЗ; періодичність роботи пристрою. Відомий пристрій для покращення процесу горіння рідкого палива методом додаткової іонізації повітря та двохкратного розширення газів (а.с. 1257271 кл. F 02 Μ 25/10, 1986). Пристрій складається з корпуса, форсунки, електродів запалювання, штуцерів подачі палива, штуцерів подачі повітря, вхідного та ви хідного патрубків. Використання пристрою дозволяє знизити витрати палива та зменшує токсичність вихлопних газів ДВЗ. Недоліки: необхідність внесення змін в конструкцію камери згорання ДВЗ; складність конструкції пристрою; насичення палива оксидами азоту синтезованими у коронному розряді. Прототипом запропонованого пристрою є пристрій живлення ДВЗ озонованим паливом (а.с. СРСР 1240943 кл. F 02 Μ 25/10, 1986). Пристрій містить компресор, осушувачі повітря, електричний генератор озону, джерело високої напруги - катушку запалення, барботажний поглинальний апарат. Пристрій підвищує ефективність горіння палива та знижує токсичність вихлопних газів ДВЗ. Недоліки: необхідність використання для живлення озонатора у якості джерела високої напруги катушки запалення, робота якої залежить від режимів роботи двигуна; відсутність сепаратора після барботажного поглинального апарату, що може привести до порушення режимів роботи двигуна; швидкий вихід з ладу генератора озону. В основу винаходу поставлено задачу підвищити е фективність роботи генератора озону, збільшити срок експлуатації генератора озону, підвищити е фективність використання озону у пристрої шля хом заміни барботажного поглинального апарату на контактну камеру озону з паливом, що є складовою частиною карбюратора двигуна внутрішнього згорання, та заміни джерела високої напруги - катушки запалення для живлення електричного озонатора на перетворювач напруги, що працює від акумуляторної батареї, забезпечити зниження витрат палива в ДВЗ та вміст у ви хлопних газах таких токсичних речовин, як оксид вуглецю (II), оксиди азоту, вугле водні палива. Це вирішується таким чином, що у пристрої для живлення двигуна внутрішнього згорання озонованим паливом, який складається з компресора, осушувачів повітря, електричного генератора озону, джерела високої напруги -катушки запалення, барботажного поглинального апарату, як барботажний поглинальний апарат використано контактну камеру озону з паливом, а як джерело високої напруги використано перетворювач напруги. Контактна камера озону з паливом є складовою частиною карбюратора двигуна вн утрішнього згорання. Перетворювач напруги може працювати від акумуляторної батареї. Порівняльний аналіз з прототипом дозволяє зробити висновок, що технічне рішення, яке заявляється за рахунок синтезу озоно-повітряної суміші в генераторі озону безпосередньо на борту автомобіля з використанням у якості основного джерела високої напруги перетворювача, що живиться від акумуляторної батареї, точного регулювання дози озону та забезпечення оптимальних умов контакту утвореної озоноповітряної суміші з паливом в контактній камері озону з паливом карбюратора ДВЗ дозволяє знизити оптимальну дозу озону з 0,5-1,2г/кг палива в прототипі до 0,17-0,25г/кг палива в пристрої, знизити у вихлопних газах ДВЗ вміст таких токсичних речовин, як оксид вуглецю (II) - у 1,7 рази, оксиди азоту - у 1,4 рази, вуглеводні палива - у 1,94 рази і знизити витрати палива на 4-7%. На фіг.1 зображено пристрій для живлення двигуна внутрішнього згорання озонованим паливом; на фіг.2 зображено контактна камера озону з паливом; на фіг.3 представлено результати досліджень роботи пристрою для живлення двигуна вн утрішнього згорання озонованим паливом на автомобілі ГАЗ 2410. Пристрій (фіг.1) складається з компресора 1, фільтра очистки повітря 2, фільтра доочищення повітря 3, осушувачів повітря 4 та 5, генератора озону 6, зворотного клапану 7, карбюратора з контактною камерою озону з паливом 8, перетворювача напруги 9, акумуляторної батареї 10, бензонасосу 11, фільтра очистки палива 12, бензобака 13 і впускного колектора ДВЗ 14. Контактна камера озону з паливом (фіг.2) є складовою частиною карбюратора і складається із корпуса 1, кришки 2, голчастого клапана 3, важеля 4, поплавка 5, барботажної камери 6, поплавкової камери 7, перегородки 8, диспергатора 9, втулки-сепаратора 10, головного жиклера 11 та штуцера виходу паливоповітряної суміші 12. Пристрій працює наступним чином. Повітря компресором 1 (фіг.1) після очистки від пилу у фільтрі 2 проходить доочищення від парів масла та палива в фільтрі 3 і подається на осушення в один із осушувачів 4 або 5. Осушення повітря проводиться на силікагелі до температури точки роси (-20)-(-40)°С, причому два осушувачі дають можливість безперервної роботи пристрою (один осушувач працює в режимі поглинання вологи, а інший - в режимі регенерації). Очищений та осушений потік повітря поступає в генератор озону 6, де під дією поверхневого бар'єрного розряду частина кисню повітря перетворюється в озон. Живлення генератора озону струмом з напругою 5-7кВ та частотою 3-5КГц здійснюється за допомогою перетворювача напруги 9, що працює від акумуляторної батареї. Утворена в озонаторі 6 озоно-повітряна суміш з концентрацією озону 0,3-0,4% об. через зворотній клапан 7 поступає в контактну камеру озону з паливом карбюратора 8. Паливо в контактну камеру озону з паливом карбюратора 8 із бензобака 13 подається бензонасосом 11 через фільтр палива 12. В контактній камері озону з паливом (фіг.2) озоно-повітряна суміш через диспергатор 9 рівномірно розподіляється в об'ємі палива, що заповнює барботажну камеру 6. Після контакту з озоно-повітряною сумішшю озоноване паливо звільняється від кульок газу на втулці - сепараторі 10, що вставлена в отвір перегородки 8, та перетікає в поплавкову камеру 7. Із поплавкової камери 7 озоноване паливо через головний жиклер 11 поступає на змішування з основним потоком повітря, що проходить через карбюратор, утворюючи паливо - повітряну суміш. Рівень палива в контактній камері озону з паливом карбюратора підтримується за допомогою голчастого клапана 3, який закріплено на важелі 4. Один кінець важеля 4 рухомо закріплений на корпусі 1 контактної камери карбюратора, а інший приєднано до поплавка 5. При заповнені контактної камери озону з паливом карбюратора до заданого рівня поплавок 5 спливає і голчастий клапан 3 перекриває доступ палива. Утворена під час барботування в барботажній камері 6 контактної камери карбюратора паливо - повітряна суміш через штуцер 12 (фіг.2) поступає у вп ускний колектор ДВЗ 14 (впускний колектор ДВЗ зображено на фіг.1). З метою вивчення процесу живлення ДВЗ озонованим паливом, що утворюється в контактній камері озону з паливом карбюратора було проведено дослідження на автомобілі ГАЗ 2410. Результати досліджень представлено в таблиці та у вигляді гра фічних залежностей на фіг.3. В цілому зниження витрат палива на 4-7%, зниження у ви хлопних газах ДВЗ таких токсичних речовин як оксид вуглецю (II) - у 1,7 рази, оксиди азоту - у 1,4 рази, вуглеводні палива - у 1,94 рази та зниження оптимальної дози озону у 3,8 рази, за рахунок заміни барботажного поглинального апарату на контактну камеру карбюратора ДВЗ, що знижує час існування озонованого палива до нескінчено малих величин і приводить до синтезу кисневмісних радикалів RO та RO2 і їх раціонального використання під час підготовки палива до згорання, заміни джерела високої напруги - катушки запалення для живлення генератора озону на перетворювач напруги, що працює від акумуляторної батареї, свідчить про створення оптимальних умов контакту озоно-повітряної суміші з паливом в контактній камері карбюратора ДВЗ і вказує на існування критерію "новизна та винахідницький рівень". Таблиця Результати досліджень на автомобілі ГАЗ 2410 Характеристика Швидкість руху автомобіля, км/год Температура вихлопних газів, °С Коефіцієнт надлишку повітря Витрати палива кг/год Концентрація у ви хлопних газах, % СО NO X Концентрація вугле воднів бензину у ви хлопних газах, мг/м 3 0 60 300 0,99 4Д7 0,44 0,022 1900 Доза озону, г/кг палива 0,057 0,17 0,22 60 60 60 320 360 400 0,98 0,95 0,96 3,98 3,89 4,15 0,283 0,258 0,3 0,022 0,016 0,0156 1550 1098 1000 0,25 60 440 0,98 6 0,349 0,0158 980
