Спосіб магнітокерованої електрошлакової плавки титанових сплавів

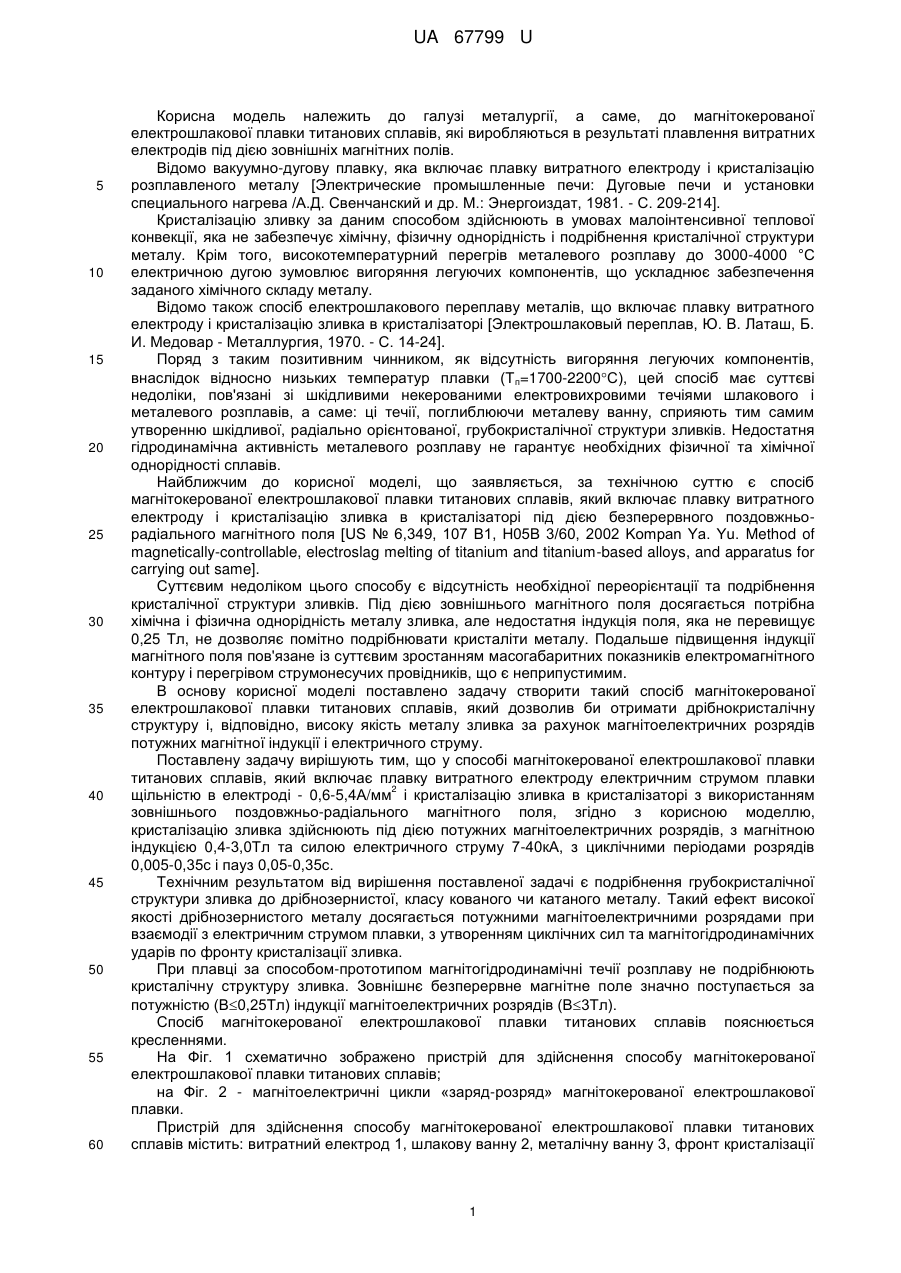

Реферат: UA 67799 U UA 67799 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі металургії, а саме, до магнітокерованої електрошлакової плавки титанових сплавів, які виробляються в результаті плавлення витратних електродів під дією зовнішніх магнітних полів. Відомо вакуумно-дугову плавку, яка включає плавку витратного електроду і кристалізацію розплавленого металу [Электрические промышленные печи: Дуговые печи и установки специального нагрева /А.Д. Свенчанский и др. М.: Энергоиздат, 1981. - С. 209-214]. Кристалізацію зливку за даним способом здійснюють в умовах малоінтенсивної теплової конвекції, яка не забезпечує хімічну, фізичну однорідність і подрібнення кристалічної структури металу. Крім того, високотемпературний перегрів металевого розплаву до 3000-4000 °C електричною дугою зумовлює вигоряння легуючих компонентів, що ускладнює забезпечення заданого хімічного складу металу. Відомо також спосіб електрошлакового переплаву металів, що включає плавку витратного електроду і кристалізацію зливка в кристалізаторі [Электрошлаковый переплав, Ю. В. Латаш, Б. И. Медовар - Металлургия, 1970. - С. 14-24]. Поряд з таким позитивним чинником, як відсутність вигоряння легуючих компонентів, внаслідок відносно низьких температур плавки (Тп=1700-2200С), цей спосіб має суттєві недоліки, пов'язані зі шкідливими некерованими електровихровими течіями шлакового і металевого розплавів, а саме: ці течії, поглиблюючи металеву ванну, сприяють тим самим утворенню шкідливої, радіально орієнтованої, грубокристалічної структури зливків. Недостатня гідродинамічна активність металевого розплаву не гарантує необхідних фізичної та хімічної однорідності сплавів. Найближчим до корисної моделі, що заявляється, за технічною суттю є спосіб магнітокерованої електрошлакової плавки титанових сплавів, який включає плавку витратного електроду і кристалізацію зливка в кристалізаторі під дією безперервного поздовжньорадіального магнітного поля [US № 6,349, 107 В1, Н05В 3/60, 2002 Kompan Ya. Yu. Method of magnetically-controllable, electroslag melting of titanium and titanium-based alloys, and apparatus for carrying out same]. Суттєвим недоліком цього способу є відсутність необхідної переорієнтації та подрібнення кристалічної структури зливків. Під дією зовнішнього магнітного поля досягається потрібна хімічна і фізична однорідність металу зливка, але недостатня індукція поля, яка не перевищує 0,25 Тл, не дозволяє помітно подрібнювати кристаліти металу. Подальше підвищення індукції магнітного поля пов'язане із суттєвим зростанням масогабаритних показників електромагнітного контуру і перегрівом струмонесучих провідників, що є неприпустимим. В основу корисної моделі поставлено задачу створити такий спосіб магнітокерованої електрошлакової плавки титанових сплавів, який дозволив би отримати дрібнокристалічну структуру і, відповідно, високу якість металу зливка за рахунок магнітоелектричних розрядів потужних магнітної індукції і електричного струму. Поставлену задачу вирішують тим, що у способі магнітокерованої електрошлакової плавки титанових сплавів, який включає плавку витратного електроду електричним струмом плавки 2 щільністю в електроді - 0,6-5,4А/мм і кристалізацію зливка в кристалізаторі з використанням зовнішнього поздовжньо-радіального магнітного поля, згідно з корисною моделлю, кристалізацію зливка здійснюють під дією потужних магнітоелектричних розрядів, з магнітною індукцією 0,4-3,0Тл та силою електричного струму 7-40кА, з циклічними періодами розрядів 0,005-0,35с і пауз 0,05-0,35с. Технічним результатом від вирішення поставленої задачі є подрібнення грубокристалічної структури зливка до дрібнозернистої, класу кованого чи катаного металу. Такий ефект високої якості дрібнозернистого металу досягається потужними магнітоелектричними розрядами при взаємодії з електричним струмом плавки, з утворенням циклічних сил та магнітогідродинамічних ударів по фронту кристалізації зливка. При плавці за способом-прототипом магнітогідродинамічні течії розплаву не подрібнюють кристалічну структуру зливка. Зовнішнє безперервне магнітне поле значно поступається за потужністю (В0,25Тл) індукції магнітоелектричних розрядів (В3Тл). Спосіб магнітокерованої електрошлакової плавки титанових сплавів пояснюється кресленнями. На Фіг. 1 схематично зображено пристрій для здійснення способу магнітокерованої електрошлакової плавки титанових сплавів; на Фіг. 2 - магнітоелектричні цикли «заряд-розряд» магнітокерованої електрошлакової плавки. Пристрій для здійснення способу магнітокерованої електрошлакової плавки титанових сплавів містить: витратний електрод 1, шлакову ванну 2, металічну ванну 3, фронт кристалізації 1 UA 67799 U 5 10 15 20 25 30 35 40 45 50 55 60 4, зливок 5, кристалізатор 6, електромагнітну систему 7, ємнісні накопичувані 8, тиристорні ключі 9 та 10. Спосіб магнітокерованої електрошлакової плавки титанових сплавів здійснюють наступним чином. Електричний струм пропускають через витратний електрод 1, шлакову ванну 2, металічну ванну 3, фронт кристалізації 4 і закристалізований метал зливка 5. У результаті проходження через шлакову ванну електричного струму в ній виділяється основне тепло, тому що питомий електричний опір рідкого шлаку на 2-3 порядки більше опору твердого і розплавленого металу. Витратний електрод розплавляється в шлаковій ванні і у вигляді крапель перетікає в металічну ванну, поповнюючи її новими порціями рідкого металу, які компенсують нижні шари металічної ванни, що безперервно твердіють в кристалізаторі 6. Гетерогенна межа рідкого і твердого металу проходить по рухомому фронту кристалізації зливка 4. В процесі плавки електричний струм, який має щільність j, взаємодіє з зовнішнім магнітним полем В, створеним електромагнітною системою 7, утворюючи електромагнітні сили f e в розплаві: fe=j х В Магнітогідродинамічні течії (удари) розплаву, породжені електромагнітними силами f e, формують фронт кристалізації зливка 4 та подрібнюють його кристаліти. Спосіб - прототип за рахунок дії безперервного зовнішнього поздовжньо-радіального магнітного поля індукцією В0,25Тл не забезпечує потрібне магнітогідродинамічне подрібнення кристалічної структури зливка. Причиною цього є недостатня індукція зовнішнього безперервного поля, обмежена неприпустимо великими масогабаритами електромагнітної системи. Обов'язковою умовою дрібнокристалічного подрібнення зливка є забезпечення біля фронту кристалізації індукції зовнішнього поля в межах В=0,4-3,0 Тл та щільності електричного струму 2 плавки - j=0,6-5,4 A/мм . При цьому, циклічні періоди магнітоелектричних розрядів становлять р=0,005-0,35 с, а пауз - п=0,05-0,35 с. Дрібнокристалічне подрібнення зливка здійснюється при мінімальній щільності сили струму 2 2 плавки j=0,6 A/мм під дією зовнішнього поля індукцією - 3Тл, а при максимальних - 5,4 А/мм , під дією індукції поля - 0,4 Тл. Поздовжня складова магнітного поля В разом з електричним струмом плавки Іп створюють електромагнітні сили в розплаві, біля фронту кристалізації f e, які, в свою чергу, створюють циклічні магнітогідродинамічні удари по кристалітам, вздовж фронту кристалізації зливка, з періодами дії - р=0,005-0,35 с і пауз п=0,05-0,35 с. Джерелом магнітоелектричних розрядів є ємнісні накопичувачі енергії 8. Накопичення необхідної електричної енергії розряду здійснюється в ємнісних накопичувачах 8 з допомогою тиристорного ключа 9. Після накопичення необхідного заряду в накопичувачах 8 за допомогою тиристорного ключа 10 здійснюється електричний розряд на електромагнітну систему 7, яка, в свою чергу трансформує електричний розряд в магнітний. Магнітний розряд разом з електричним струмом плавки утворюють циклічні електромагнітні сили в металевій ванні 3, які гідродинамічними ударами подрібнюють кристаліти вздовж фронту кристалізації 4 зливка 5. Протягом процесу кристалізації цикли „заряд-розряд" здійснюють автоматично, відповідно до технологічної програми. Корисна модель пояснюється прикладами. Приклад 1 З використанням запропонованого способу та способу-прототипу було виплавлено по 3 зливки діаметром 60 мм кожний з технічного титану ВТ1. Метою експерименту було встановлення можливості переорієнтації та подрібнення кристалічної будови зливка. Витратні електроди плавились при найбільшій припустимій щільності електричного струму 2 плавки 5,4 А/мм . Відповідно при плавці за запропонованим способом для дрібнозернистого подрібнення структури вистачило магнітоелектричних розрядів індукцією 0,4 Тл, силою електричного струму в електромагнітній системі 7 кА, при періодах розрядів 0,03 с, пауз 0,2 с. При плавці за способом - прототипом найбільший припустимий магнітогідродинамічний вплив на кристалізацію зливка забезпечувався індукцією безперервного поля 0,25 Тл. Подальше підвищення індукції неможливе, у зв'язку з порушенням сталого процесу плавки та надмірними масогабаритними параметрами електромагнітної системи. Максимальний позитивний ефект від дії безперервного поля на кристалічну будову металу був у переорієнтації грубо кристалічної будови зливка, з радіальної на осьову, без подрібнення кристалітів, в той час, як за запропонованим способом дрібнокристалічне подрібнення зливка досягло рівня дрібнокристалічної структури поковок чи сортового прокату. 2 UA 67799 U 5 10 Приклад 2 З використанням запропонованого способу та способу-прототипу було виплавлено по 3 зливки діаметром 220 мм кожний з технічного титану ВТ1. Мета експерименту - встановлення можливості переорієнтації та подрібнення кристалічної будови зливка. 2 Витратні електроди плавились при щільності електричного струму плавки 0,6А/мм . При запропонованому способі дрібнокристалічне подрібнення зливка досягалось магнітоелектричними розрядами, відповідно індукцією 3,0Тл та силою струму 40кА, при періоді проходження розрядів 0,015с та пауз 0,25с. При плавці за способом - прототипом найбільший магнітогідродинамічний вплив забезпечувався індукцією поля 0,25Тл. Під його дією було отримано хімічно та фізично однорідний метал зливків. Проте досягти поліпшення переорієнтації, не кажучи вже про подрібнення радіальної грубо кристалічної будови зливків, не вдалось. Як і у прикладі 1 литво зливків, виплавлених відповідно до запропонованого способу, має дрібнокристалічну структуру на кшталт термомеханічно обробленого металу. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Спосіб магнітокерованої електрошлакової плавки титанових сплавів, що включає плавку 2 витратного електроду електричним струмом плавки, щільністю 0,6-5,4А/мм і кристалізацію зливка в кристалізаторі, з використанням зовнішнього поздовжньо-радіального магнітного поля, який відрізняється тим, що кристалізацію зливка здійснюють під дією магнітоелектричних розрядів, з магнітною індукцією 0,4-3,0 Тл і силою електричного струму 7-40 кА, з циклічними періодами розрядів 0,005-0,35 с і пауз 0,05-0,35 с. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
