Піч універсальна для теплофізичних випробувань матеріалів та вогнестійкості конструкцій і виробів

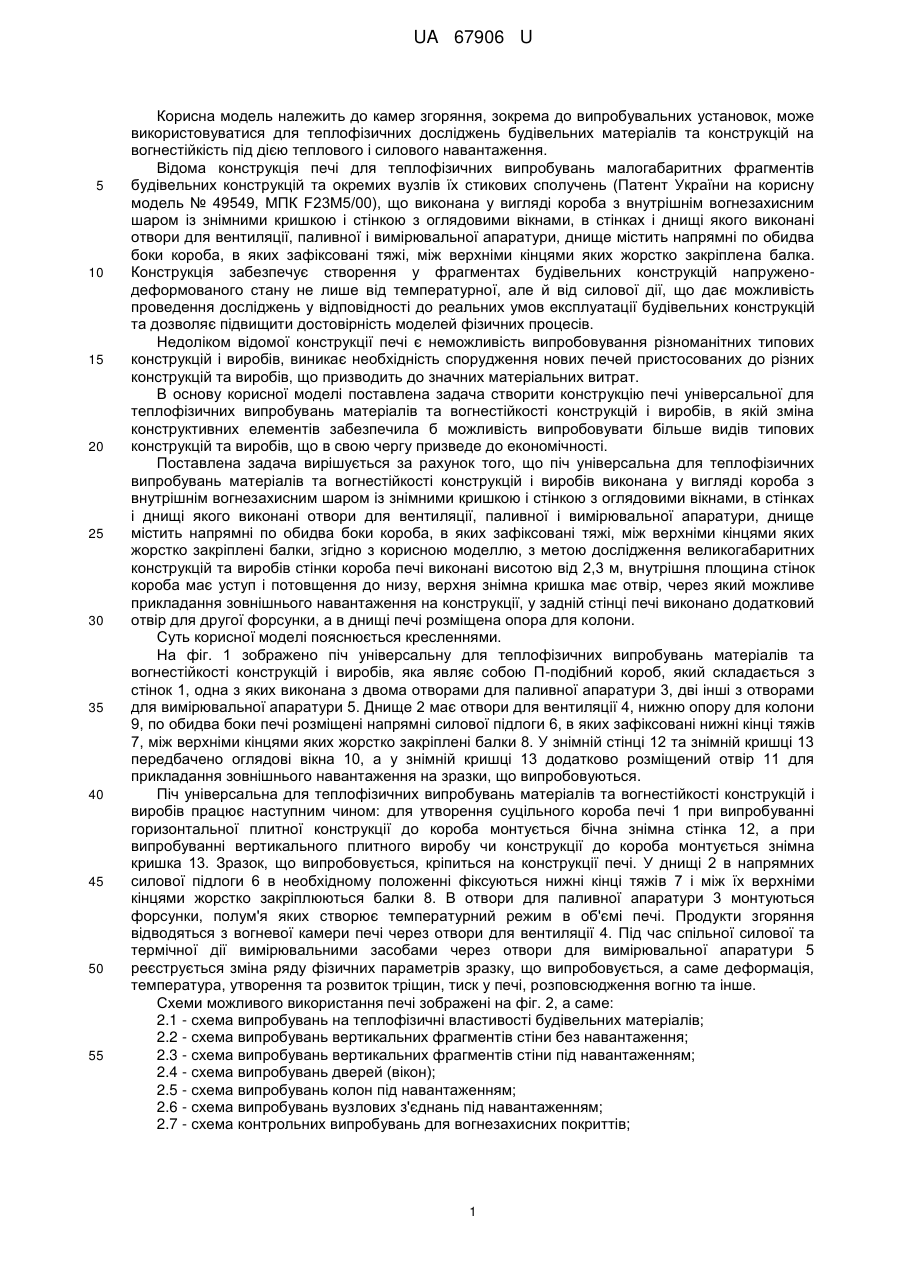

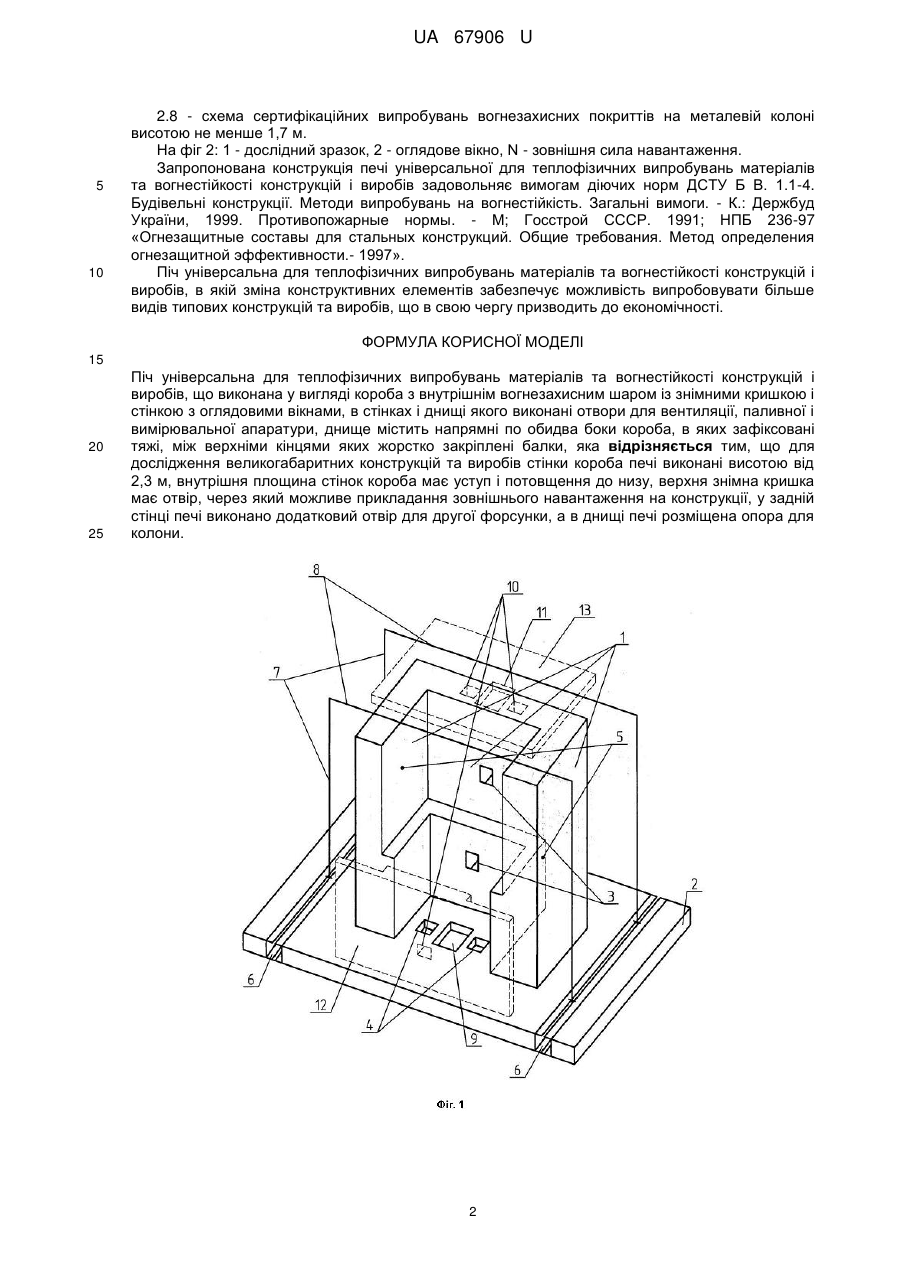

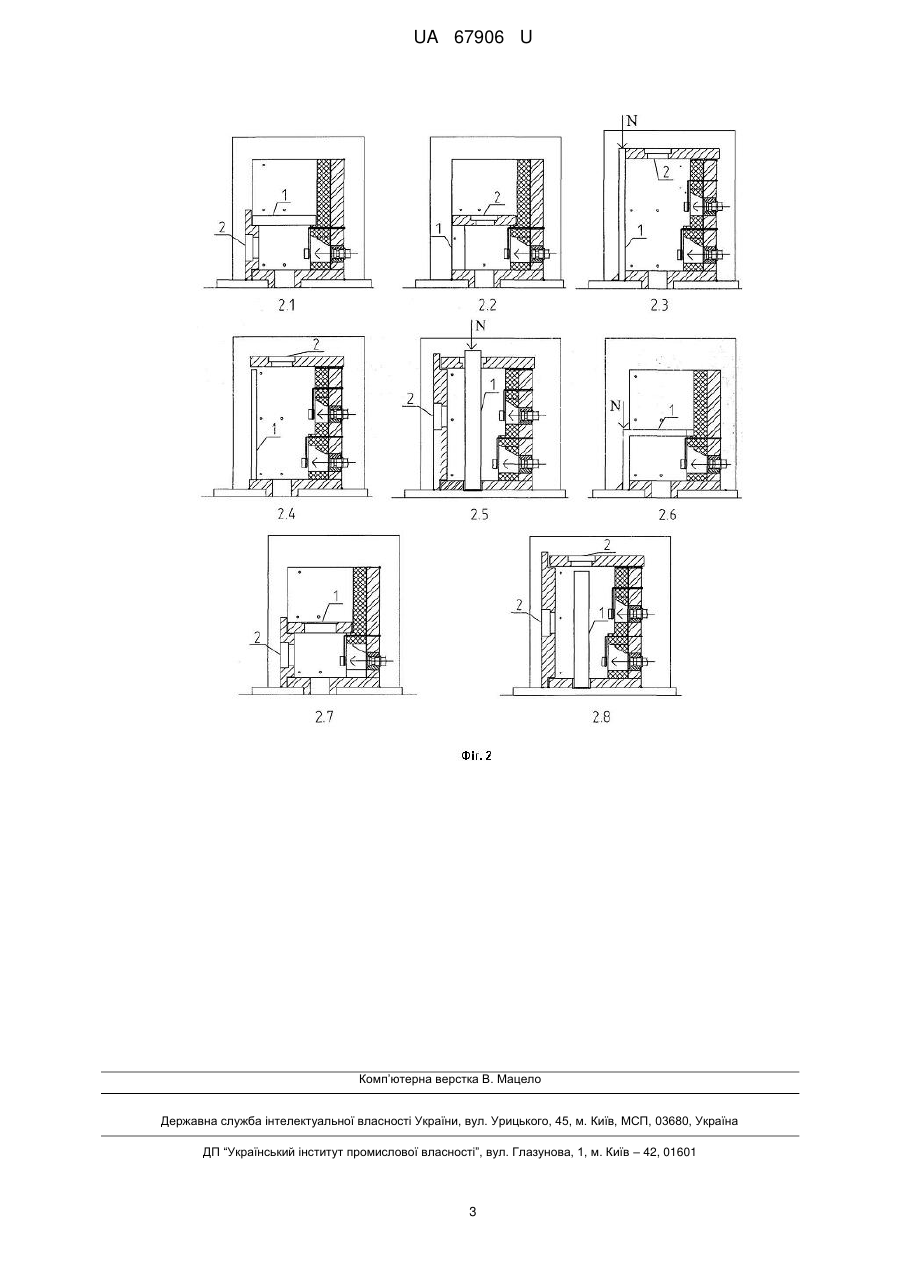

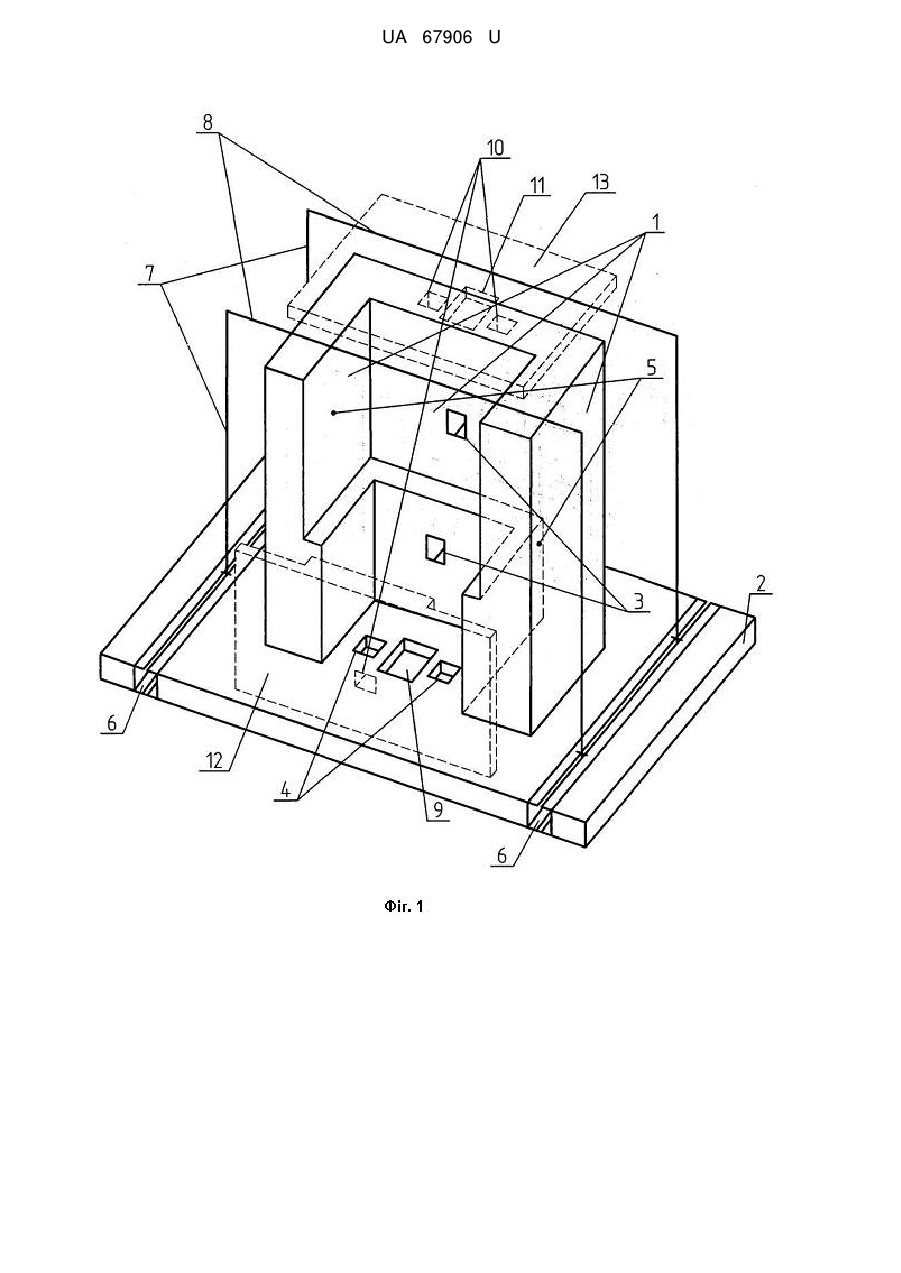

Реферат: Піч універсальна для теплофізичних випробувань матеріалів та вогнестійкості конструкцій і виробів виконана у вигляді короба з внутрішнім вогнезахисним шаром із знімними кришкою і стінкою з оглядовими вікнами. В стінках і днищі короба виконані отвори для вентиляції, паливної і вимірювальної апаратури. В днищі печі розміщена опора для колони. UA 67906 U (12) UA 67906 U UA 67906 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до камер згоряння, зокрема до випробувальних установок, може використовуватися для теплофізичних досліджень будівельних матеріалів та конструкцій на вогнестійкість під дією теплового і силового навантаження. Відома конструкція печі для теплофізичних випробувань малогабаритних фрагментів будівельних конструкцій та окремих вузлів їх стикових сполучень (Патент України на корисну модель № 49549, МПК F23M5/00), що виконана у вигляді короба з внутрішнім вогнезахисним шаром із знімними кришкою і стінкою з оглядовими вікнами, в стінках і днищі якого виконані отвори для вентиляції, паливної і вимірювальної апаратури, днище містить напрямні по обидва боки короба, в яких зафіксовані тяжі, між верхніми кінцями яких жорстко закріплена балка. Конструкція забезпечує створення у фрагментах будівельних конструкцій напруженодеформованого стану не лише від температурної, але й від силової дії, що дає можливість проведення досліджень у відповідності до реальних умов експлуатації будівельних конструкцій та дозволяє підвищити достовірність моделей фізичних процесів. Недоліком відомої конструкції печі є неможливість випробовування різноманітних типових конструкцій і виробів, виникає необхідність спорудження нових печей пристосованих до різних конструкцій та виробів, що призводить до значних матеріальних витрат. В основу корисної моделі поставлена задача створити конструкцію печі універсальної для теплофізичних випробувань матеріалів та вогнестійкості конструкцій і виробів, в якій зміна конструктивних елементів забезпечила б можливість випробовувати більше видів типових конструкцій та виробів, що в свою чергу призведе до економічності. Поставлена задача вирішується за рахунок того, що піч універсальна для теплофізичних випробувань матеріалів та вогнестійкості конструкцій і виробів виконана у вигляді короба з внутрішнім вогнезахисним шаром із знімними кришкою і стінкою з оглядовими вікнами, в стінках і днищі якого виконані отвори для вентиляції, паливної і вимірювальної апаратури, днище містить напрямні по обидва боки короба, в яких зафіксовані тяжі, між верхніми кінцями яких жорстко закріплені балки, згідно з корисною моделлю, з метою дослідження великогабаритних конструкцій та виробів стінки короба печі виконані висотою від 2,3 м, внутрішня площина стінок короба має уступ і потовщення до низу, верхня знімна кришка має отвір, через який можливе прикладання зовнішнього навантаження на конструкції, у задній стінці печі виконано додатковий отвір для другої форсунки, а в днищі печі розміщена опора для колони. Суть корисної моделі пояснюється кресленнями. На фіг. 1 зображено піч універсальну для теплофізичних випробувань матеріалів та вогнестійкості конструкцій і виробів, яка являє собою П-подібний короб, який складається з стінок 1, одна з яких виконана з двома отворами для паливної апаратури 3, дві інші з отворами для вимірювальної апаратури 5. Днище 2 має отвори для вентиляції 4, нижню опору для колони 9, по обидва боки печі розміщені напрямні силової підлоги 6, в яких зафіксовані нижні кінці тяжів 7, між верхніми кінцями яких жорстко закріплені балки 8. У знімній стінці 12 та знімній кришці 13 передбачено оглядові вікна 10, а у знімній кришці 13 додатково розміщений отвір 11 для прикладання зовнішнього навантаження на зразки, що випробовуються. Піч універсальна для теплофізичних випробувань матеріалів та вогнестійкості конструкцій і виробів працює наступним чином: для утворення суцільного короба печі 1 при випробуванні горизонтальної плитної конструкції до короба монтується бічна знімна стінка 12, а при випробуванні вертикального плитного виробу чи конструкції до короба монтується знімна кришка 13. Зразок, що випробовується, кріпиться на конструкції печі. У днищі 2 в напрямних силової підлоги 6 в необхідному положенні фіксуються нижні кінці тяжів 7 і між їх верхніми кінцями жорстко закріплюються балки 8. В отвори для паливної апаратури 3 монтуються форсунки, полум'я яких створює температурний режим в об'ємі печі. Продукти згоряння відводяться з вогневої камери печічерез отвори для вентиляції 4. Під час спільної силової та термічної дії вимірювальними засобами через отвори для вимірювальної апаратури 5 реєструється зміна ряду фізичних параметрів зразку, що випробовується, а саме деформація, температура, утворення та розвиток тріщин, тиск у печі, розповсюдження вогню та інше. Схеми можливого використання печі зображені на фіг. 2, а саме: 2.1 - схема випробувань на теплофізичні властивості будівельних матеріалів; 2.2 - схема випробувань вертикальних фрагментів стіни без навантаження; 2.3 - схема випробувань вертикальних фрагментів стіни під навантаженням; 2.4 - схема випробувань дверей (вікон); 2.5 - схема випробувань колон під навантаженням; 2.6 - схема випробувань вузлових з'єднань під навантаженням; 2.7 - схема контрольних випробувань для вогнезахисних покриттів; 1 UA 67906 U 5 10 2.8 - схема сертифікаційних випробувань вогнезахисних покриттів на металевій колоні висотою не менше 1,7 м. На фіг 2: 1 - дослідний зразок, 2 - оглядове вікно, N - зовнішня сила навантаження. Запропонована конструкція печі універсальної для теплофізичних випробувань матеріалів та вогнестійкості конструкцій і виробів задовольняє вимогам діючих норм ДСТУ Б В. 1.1-4. Будівельні конструкції. Методи випробувань на вогнестійкість. Загальні вимоги. - К.: Держбуд України, 1999. Противопожарные нормы. - Μ; Госстрой СССР. 1991; НПБ 236-97 «Огнезащитные составы для стальных конструкций. Общие требования. Метод определения огнезащитной эффективности.- 1997». Піч універсальна для теплофізичних випробувань матеріалів та вогнестійкості конструкцій і виробів, в якій зміна конструктивних елементів забезпечує можливість випробовувати більше видів типових конструкцій та виробів, що в свою чергу призводить до економічності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Піч універсальна для теплофізичних випробувань матеріалів та вогнестійкості конструкцій і виробів, що виконана у вигляді короба з внутрішнім вогнезахисним шаром із знімними кришкою і стінкою з оглядовими вікнами, в стінках і днищі якого виконані отвори для вентиляції, паливної і вимірювальної апаратури, днище містить напрямні по обидва боки короба, в яких зафіксовані тяжі, між верхніми кінцями яких жорстко закріплені балки, яка відрізняється тим, що для дослідження великогабаритних конструкцій та виробів стінки короба печі виконані висотою від 2,3 м, внутрішня площина стінок короба має уступ і потовщення до низу, верхня знімна кришка має отвір, через який можливе прикладання зовнішнього навантаження на конструкції, у задній стінці печі виконано додатковий отвір для другої форсунки, а в днищі печі розміщена опора для колони. 2 UA 67906 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
