Спосіб оцінки якості проведення випробувань вогнестійкості будівельних конструкцій

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 83783

Опубліковано: 11.08.2008

Автори: Згуря В'ячеслав Іванович, Харченко Ігор Олександрович, Абрамов Олексій Олексійович, Нефедченко Людмила Миколаївна, Володарський Євген Тимофійович, Молочков Михайло Євгенович, Ткачук Ігор Анатольович

Завантажити PDF файл.

Формула / Реферат

Спосіб оцінки якості проведення випробувань з вогнестійкості будівельних конструкцій, при якому якість кожного випробування оцінюють контролем відхилення значень середніх температур в межах встановленого допуску, вимірюваних термопарами, встановленими у вогневій печі, який відрізняється тим, що за даними вимірювання температур термопарами визначають в кожний момент часу t розкид та/або середньоквадратичне відхилення температур у вогневій печі та оцінюють якість випробування за інтегральними значеннями розкиду температур у вогневій печі за залежністю:

та/або інтегральними значеннями середньоквадратичних відхилень температур у вогневій печі за залежністю (виразом):

де j - номер випробування;

Rj(t) = Tmax j(t)-Tmin j(t) - розкид температур у вогневій печі під час j-го випробування в момент часу t;

Tmax j(t) та Tmin j(t) - відповідно максимальна та мінімальна температури у вогневій печі під час j-го випробування в момент часу t;

- середньоквадратичне відхилення температур у вогневій печі під час j-го випробування в момент часу t;

nj - кількість термопар у вогневій печі під час j-го випробування;

Tfj(t) - середня температура у вогневій печі під час j-го випробування в момент часу t;

Tfij(t) - температура, визначена і-ою термопарою у вогневій печі під час j-го випробування в момент часу t;

tmes - найменше значення часу від початку випробування до досягнення граничного стану з вогнестійкості серед порівнюваних випробувань,

і найвищою якість Q вогневих випробувань приймають за умови найменшого інтегрального значення розкиду та/або найменшого інтегрального значення середньоквадратичного відхилення із співвідношень:

та/або:

Текст

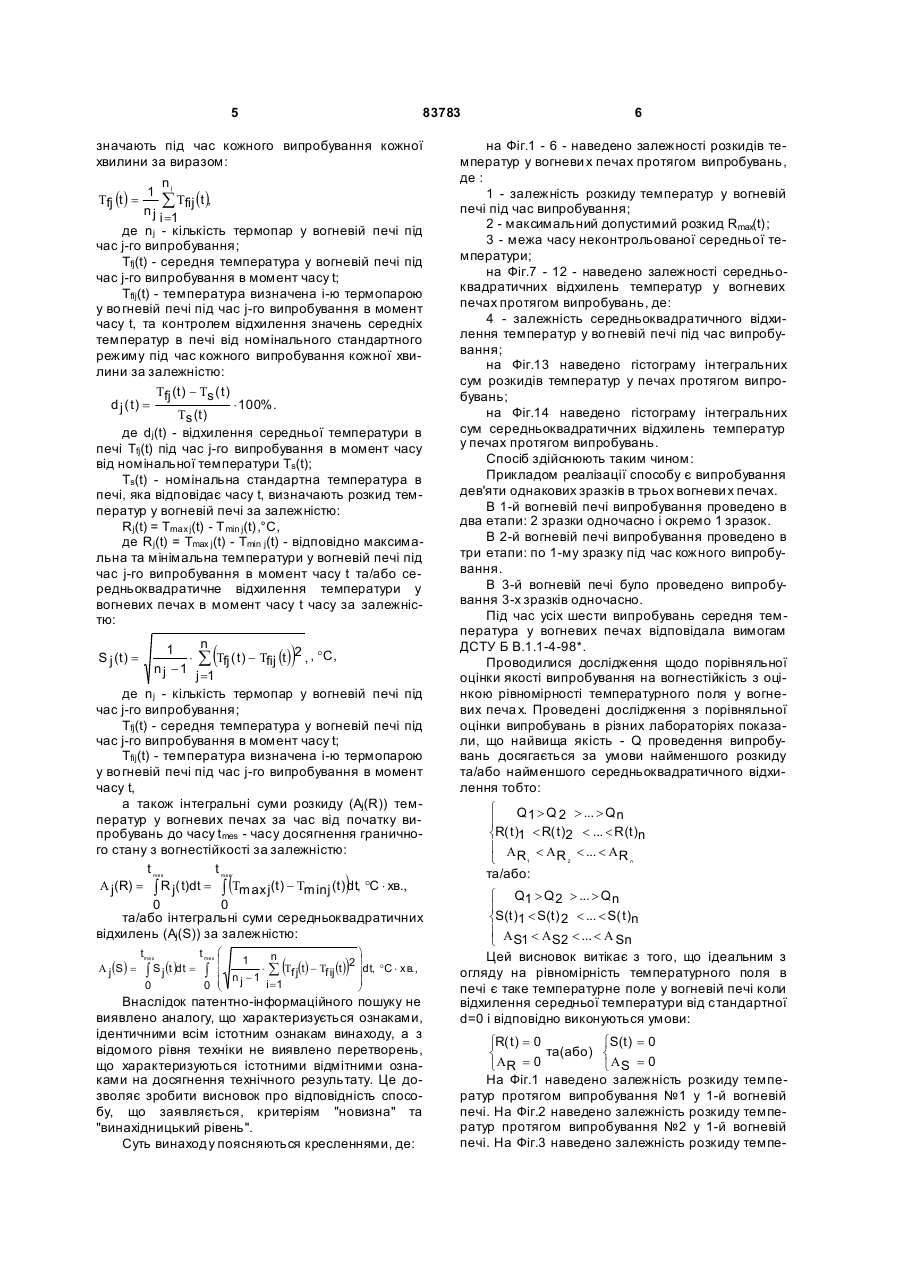

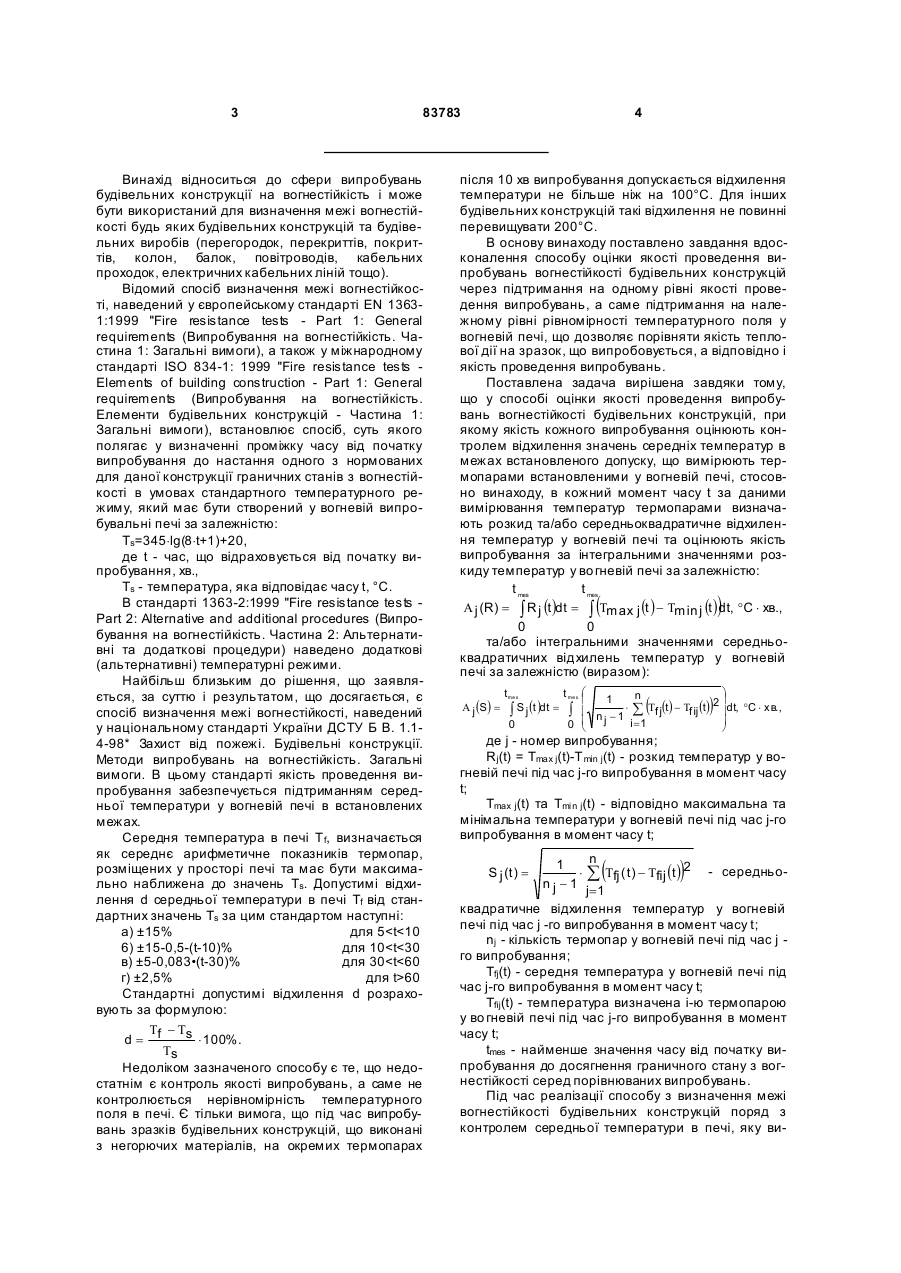

УКРАЇНА (19) UA (11) 83783 (13) C2 (51) МПК (2006) G01N 25/00 A62C 39/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ОПИС ДЕРЖАВНИЙ Д ЕПАРТАМЕНТ ІНТЕЛ ЕКТУАЛЬНОЇ ВЛАСНОСТІ ДО ПАТЕНТУ НА ВИНАХІД (54) СПОСІБ ОЦІНКИ ЯКОСТІ ПРОВЕДЕННЯ ВИПРОБУВАНЬ ВОГНЕСТІЙКОСТІ БУДІВЕЛЬНИХ КОНСТРУКЦІЙ 1 2 ( ) та/або інтегральними значеннями середньоквадратичних відхилень температур у вогневій печі за залежністю (виразом): A j (S ) = ö tmes tmes æ n ç 1 2÷ ò S j (t )dt = ò ç n - 1 × å Tfj( t) - Tfij(t ) ÷dt, °C × хв., ÷ j i=1 0 0 ç è ø ( ) де j - номер випробування; Rj(t) = Tmax j(t)-Tmi n j(t) - розкид температур у вогневій печі під час j-го випробування в момент часу t; Tmax j(t) та Tmi n j(t) - відповідно максимальна та мінімальна температури у вогневій печі під час j-го випробування в момент часу t; ратичне відхилення температур у вогневій печі під час j-го випробування в момент часу t; nj - кількість термопар у вогневій печі під час j-го випробування; Tfj(t) - середня температура у вогневій печі під час j-го випробування в момент часу t; Tfij(t) - температура, визначена і-ою термопарою у вогневій печі під час j-го випробування в момент часу t; tmes - найменше значення часу від початку випробування до досягнення граничного стану з вогнестійкості серед порівнюваних випробувань, і найвищою якість Q вогневих випробувань приймають за умови найменшого інтегрального значення розкиду та/або найменшого інтегрального значення середньоквадратичного відхилення із співвідношень: ì Q1 > Q 2 >... > Q n ï íA (R) ...> Qn í îA 1( S) ... > Q n ï íR( t )1 < R( t )2 < ... ... > Q n ï íS(t )1 < S(t ) 2 < ... < S( t )n ï A

Дивитися

Додаткова інформація

Назва патенту англійською

Method for evaluation of quality of tests of fire resistance of building constructions

Автори англійською

Kharchenko Ihor Oleksandrovych, Volodarskyi Yevhen Tymofiiovych, Zhuria Viacheslav Ivanovych, Nefedchenko Liudmyla Mykolaivna, Tkachuk Ihor Anatoliiovych, Abramov Oleksii Oleksiiovych, Molochkov Mykhailo Yevhenovych

Назва патенту російською

Способ оценки качества проведения испытаний огнестойкости строительных конструкций

Автори російською

Харченко Игорь Александрович, Володарский Евгений Тимофеевич, Згуря Вячеслав Иванович, Нефедченко Людмила Николаевна, Ткачук Игорь Анатольевич, Абрамов Алексей Алексеевич, Молочков Михаил Евгеньевич
