Розпушувально-тріпальна машина

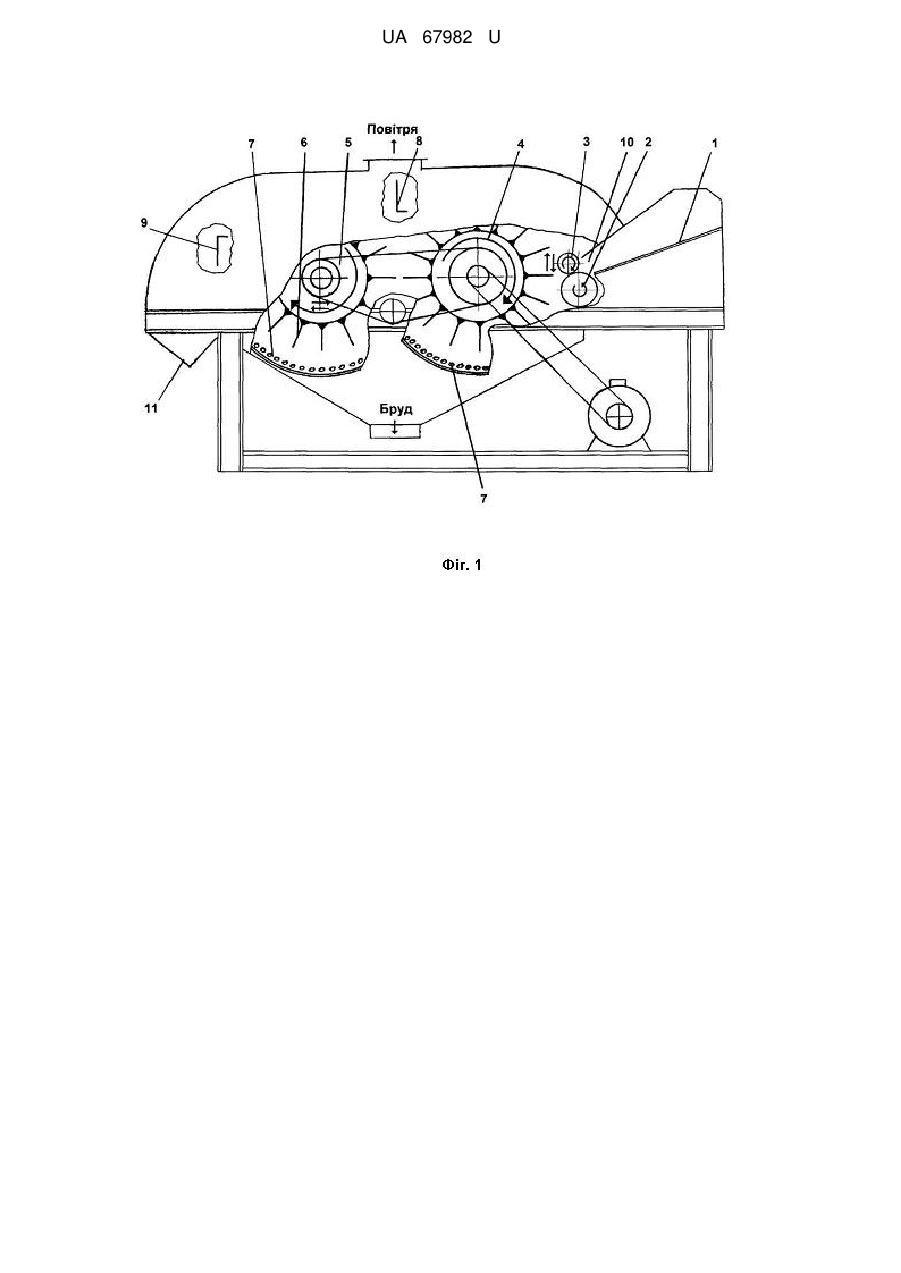

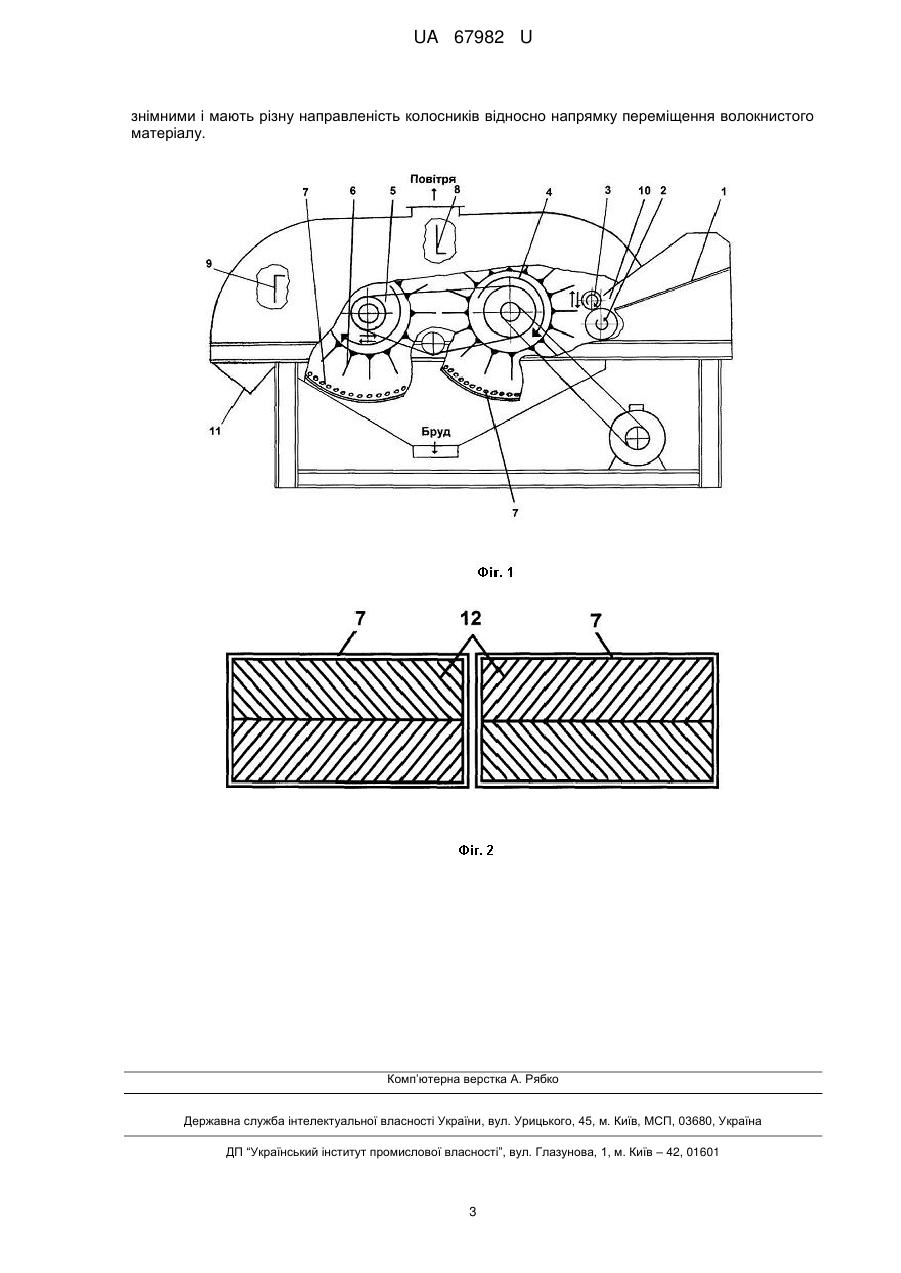

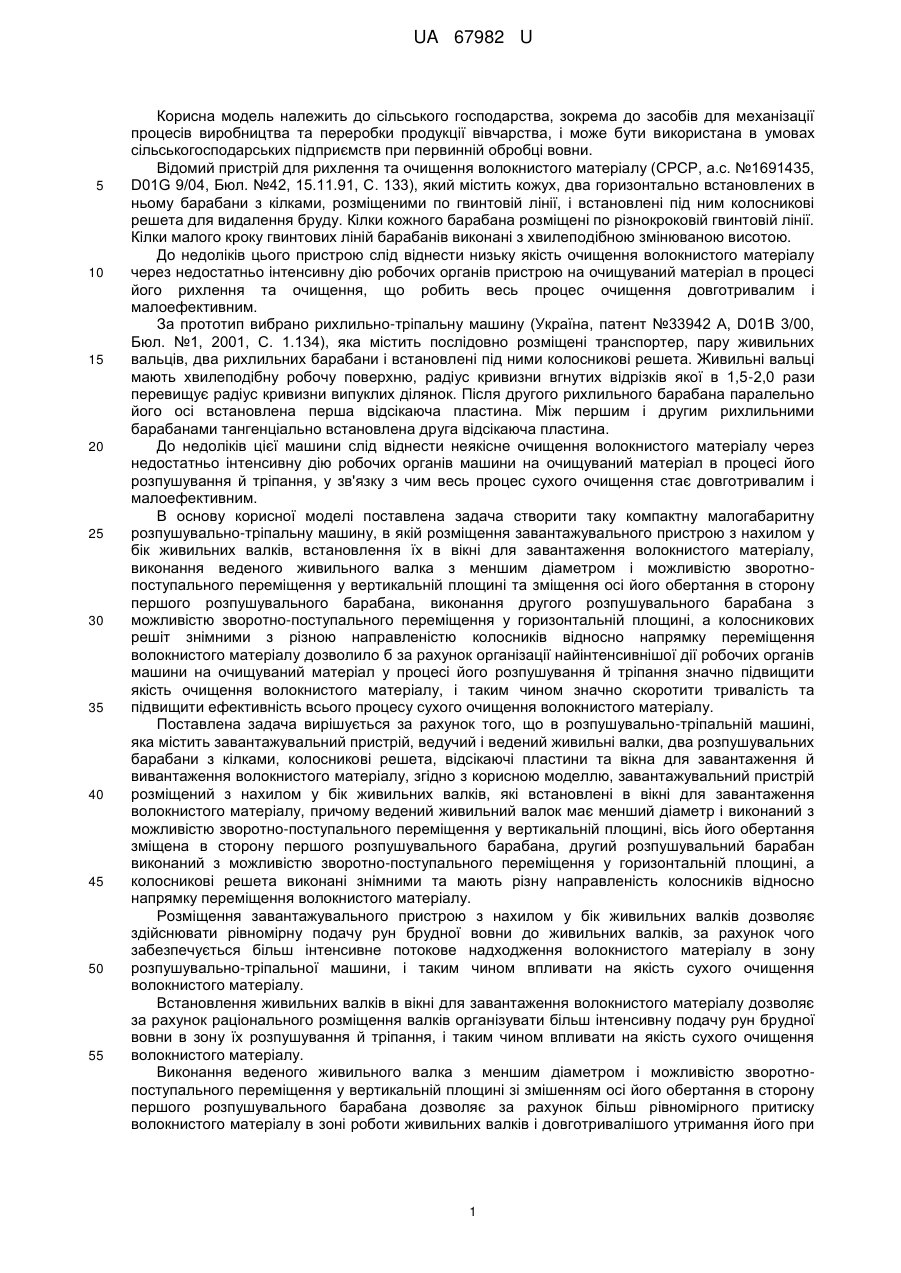

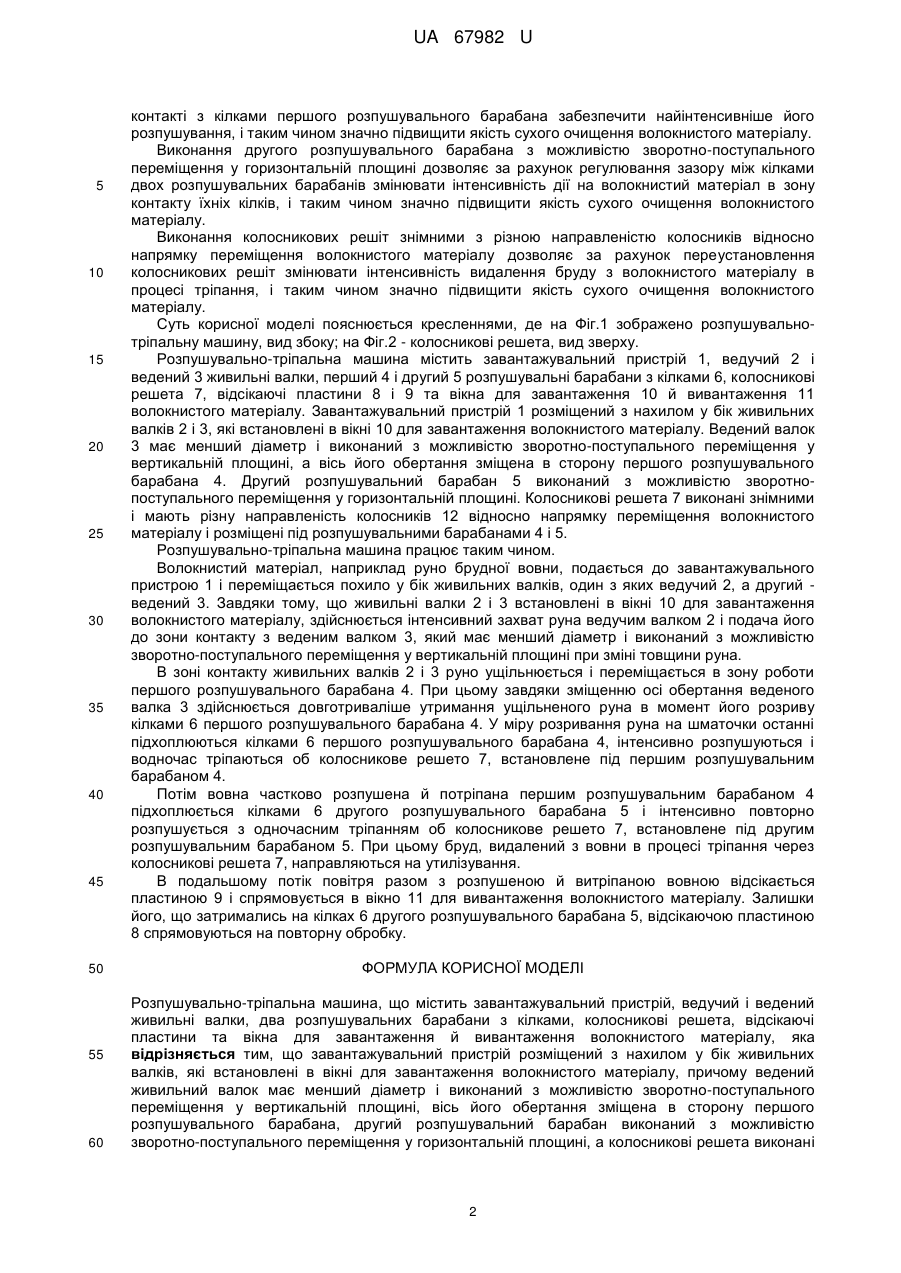

Реферат: UA 67982 U UA 67982 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, зокрема до засобів для механізації процесів виробництва та переробки продукції вівчарства, і може бути використана в умовах сільськогосподарських підприємств при первинній обробці вовни. Відомий пристрій для рихлення та очищення волокнистого матеріалу (СРСР, а.с. №1691435, D01G 9/04, Бюл. №42, 15.11.91, С. 133), який містить кожух, два горизонтально встановлених в ньому барабани з кілками, розміщеними по гвинтовій лінії, і встановлені під ним колосникові решета для видалення бруду. Кілки кожного барабана розміщені по різнокроковій гвинтовій лінії. Кілки малого кроку гвинтових ліній барабанів виконані з хвилеподібною змінюваною висотою. До недоліків цього пристрою слід віднести низьку якість очищення волокнистого матеріалу через недостатньо інтенсивну дію робочих органів пристрою на очищуваний матеріал в процесі його рихлення та очищення, що робить весь процес очищення довготривалим і малоефективним. За прототип вибрано рихлильно-тріпальну машину (Україна, патент №33942 А, D01B 3/00, Бюл. №1, 2001, С. 1.134), яка містить послідовно розміщені транспортер, пару живильних вальців, два рихлильних барабани і встановлені під ними колосникові решета. Живильні вальці мають хвилеподібну робочу поверхню, радіус кривизни вгнутих відрізків якої в 1,5-2,0 рази перевищує радіус кривизни випуклих ділянок. Після другого рихлильного барабана паралельно його осі встановлена перша відсікаюча пластина. Між першим і другим рихлильними барабанами тангенціально встановлена друга відсікаюча пластина. До недоліків цієї машини слід віднести неякісне очищення волокнистого матеріалу через недостатньо інтенсивну дію робочих органів машини на очищуваний матеріал в процесі його розпушування й тріпання, у зв'язку з чим весь процес сухого очищення стає довготривалим і малоефективним. В основу корисної моделі поставлена задача створити таку компактну малогабаритну розпушувально-тріпальну машину, в якій розміщення завантажувального пристрою з нахилом у бік живильних валків, встановлення їх в вікні для завантаження волокнистого матеріалу, виконання веденого живильного валка з меншим діаметром і можливістю зворотнопоступального переміщення у вертикальній площині та зміщення осі його обертання в сторону першого розпушувального барабана, виконання другого розпушувального барабана з можливістю зворотно-поступального переміщення у горизонтальній площині, а колосникових решіт знімними з різною направленістю колосників відносно напрямку переміщення волокнистого матеріалу дозволило б за рахунок організації найінтенсивнішої дії робочих органів машини на очищуваний матеріал у процесі його розпушування й тріпання значно підвищити якість очищення волокнистого матеріалу, і таким чином значно скоротити тривалість та підвищити ефективність всього процесу сухого очищення волокнистого матеріалу. Поставлена задача вирішується за рахунок того, що в розпушувально-тріпальній машині, яка містить завантажувальний пристрій, ведучий і ведений живильні валки, два розпушувальних барабани з кілками, колосникові решета, відсікаючі пластини та вікна для завантаження й вивантаження волокнистого матеріалу, згідно з корисною моделлю, завантажувальний пристрій розміщений з нахилом у бік живильних валків, які встановлені в вікні для завантаження волокнистого матеріалу, причому ведений живильний валок має менший діаметр і виконаний з можливістю зворотно-поступального переміщення у вертикальній площині, вісь його обертання зміщена в сторону першого розпушувального барабана, другий розпушувальний барабан виконаний з можливістю зворотно-поступального переміщення у горизонтальній площині, а колосникові решета виконані знімними та мають різну направленість колосників відносно напрямку переміщення волокнистого матеріалу. Розміщення завантажувального пристрою з нахилом у бік живильних валків дозволяє здійснювати рівномірну подачу рун брудної вовни до живильних валків, за рахунок чого забезпечується більш інтенсивне потокове надходження волокнистого матеріалу в зону розпушувально-тріпальної машини, і таким чином впливати на якість сухого очищення волокнистого матеріалу. Встановлення живильних валків в вікні для завантаження волокнистого матеріалу дозволяє за рахунок раціонального розміщення валків організувати більш інтенсивну подачу рун брудної вовни в зону їх розпушування й тріпання, і таким чином впливати на якість сухого очищення волокнистого матеріалу. Виконання веденого живильного валка з меншим діаметром і можливістю зворотнопоступального переміщення у вертикальній площині зі змішенням осі його обертання в сторону першого розпушувального барабана дозволяє за рахунок більш рівномірного притиску волокнистого матеріалу в зоні роботи живильних валків і довготривалішого утримання його при 1 UA 67982 U 5 10 15 20 25 30 35 40 45 50 55 60 контакті з кілками першого розпушувального барабана забезпечити найінтенсивніше його розпушування, і таким чином значно підвищити якість сухого очищення волокнистого матеріалу. Виконання другого розпушувального барабана з можливістю зворотно-поступального переміщення у горизонтальній площині дозволяє за рахунок регулювання зазору між кілками двох розпушувальних барабанів змінювати інтенсивність дії на волокнистий матеріал в зону контакту їхніх кілків, і таким чином значно підвищити якість сухого очищення волокнистого матеріалу. Виконання колосникових решіт знімними з різною направленістю колосників відносно напрямку переміщення волокнистого матеріалу дозволяє за рахунок переустановлення колосникових решіт змінювати інтенсивність видалення бруду з волокнистого матеріалу в процесі тріпання, і таким чином значно підвищити якість сухого очищення волокнистого матеріалу. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображено розпушувальнотріпальну машину, вид збоку; на Фіг.2 - колосникові решета, вид зверху. Розпушувально-тріпальна машина містить завантажувальний пристрій 1, ведучий 2 і ведений 3 живильні валки, перший 4 і другий 5 розпушувальні барабани з кілками 6, колосникові решета 7, відсікаючі пластини 8 і 9 та вікна для завантаження 10 й вивантаження 11 волокнистого матеріалу. Завантажувальний пристрій 1 розміщений з нахилом у бік живильних валків 2 і 3, які встановлені в вікні 10 для завантаження волокнистого матеріалу. Ведений валок 3 має менший діаметр і виконаний з можливістю зворотно-поступального переміщення у вертикальній площині, а вісь його обертання зміщена в сторону першого розпушувального барабана 4. Другий розпушувальний барабан 5 виконаний з можливістю зворотнопоступального переміщення у горизонтальній площині. Колосникові решета 7 виконані знімними і мають різну направленість колосників 12 відносно напрямку переміщення волокнистого матеріалу і розміщені під розпушувальними барабанами 4 і 5. Розпушувально-тріпальна машина працює таким чином. Волокнистий матеріал, наприклад руно брудної вовни, подається до завантажувального пристрою 1 і переміщається похило у бік живильних валків, один з яких ведучий 2, а другий ведений 3. Завдяки тому, що живильні валки 2 і 3 встановлені в вікні 10 для завантаження волокнистого матеріалу, здійснюється інтенсивний захват руна ведучим валком 2 і подача його до зони контакту з веденим валком 3, який має менший діаметр і виконаний з можливістю зворотно-поступального переміщення у вертикальній площині при зміні товщини руна. В зоні контакту живильних валків 2 і 3 руно ущільнюється і переміщається в зону роботи першого розпушувального барабана 4. При цьому завдяки зміщенню осі обертання веденого валка 3 здійснюється довготриваліше утримання ущільненого руна в момент його розриву кілками 6 першого розпушувального барабана 4. У міру розривання руна на шматочки останні підхоплюються кілками 6 першого розпушувального барабана 4, інтенсивно розпушуються і водночас тріпаються об колосникове решето 7, встановлене під першим розпушувальним барабаном 4. Потім вовна частково розпушена й потріпана першим розпушувальним барабаном 4 підхоплюється кілками 6 другого розпушувального барабана 5 і інтенсивно повторно розпушується з одночасним тріпанням об колосникове решето 7, встановлене під другим розпушувальним барабаном 5. При цьому бруд, видалений з вовни в процесі тріпання через колосникові решета 7, направляються на утилізування. В подальшому потік повітря разом з розпушеною й витріпаною вовною відсікається пластиною 9 і спрямовується в вікно 11 для вивантаження волокнистого матеріалу. Залишки його, що затримались на кілках 6 другого розпушувального барабана 5, відсікаючою пластиною 8 спрямовуються на повторну обробку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Розпушувально-тріпальна машина, що містить завантажувальний пристрій, ведучий і ведений живильні валки, два розпушувальних барабани з кілками, колосникові решета, відсікаючі пластини та вікна для завантаження й вивантаження волокнистого матеріалу, яка відрізняється тим, що завантажувальний пристрій розміщений з нахилом у бік живильних валків, які встановлені в вікні для завантаження волокнистого матеріалу, причому ведений живильний валок має менший діаметр і виконаний з можливістю зворотно-поступального переміщення у вертикальній площині, вісь його обертання зміщена в сторону першого розпушувального барабана, другий розпушувальний барабан виконаний з можливістю зворотно-поступального переміщення у горизонтальній площині, а колосникові решета виконані 2 UA 67982 U знімними і мають різну направленість колосників відносно напрямку переміщення волокнистого матеріалу. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
