Гумова суміш

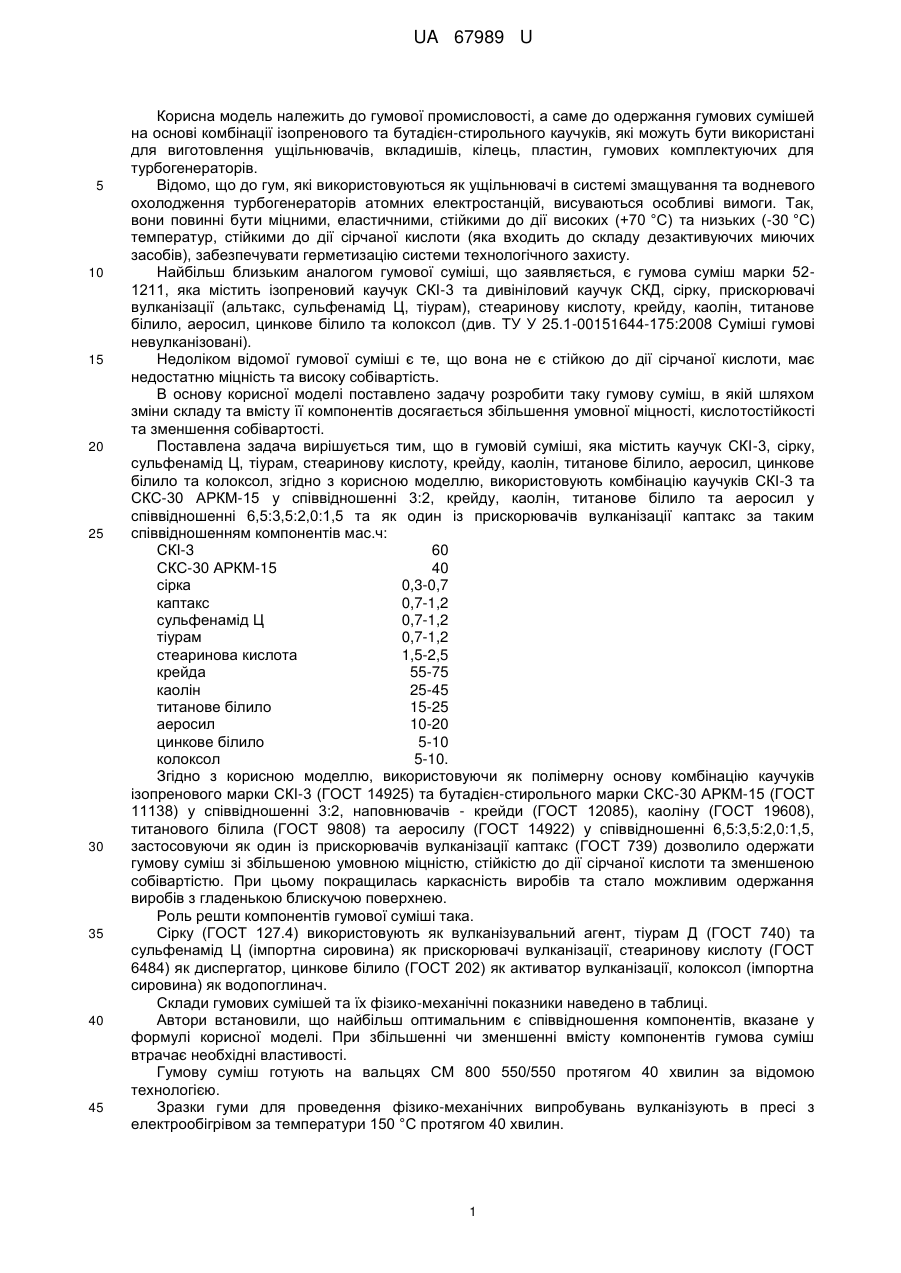

Реферат: Гумова суміш, яка містить каучук СКІ-3, сірку, сульфенамід Ц, тіурам, стеаринову кислоту, крейду, каолін, титанове білило, аеросил, цинкове білило та колоксол, причому вона містить комбінацію каучуків СКІ-3 та СКС-30 АРКМ-15 у співвідношенні 3:2, крейду, каолін, титанове білило та аеросил у співвідношенні 6,5:3,5:2,0:1,5 та як один із прискорювачів вулканізації каптакс. UA 67989 U (54) ГУМОВА СУМІШ UA 67989 U UA 67989 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гумової промисловості, а саме до одержання гумових сумішей на основі комбінації ізопренового та бутадієн-стирольного каучуків, які можуть бути використані для виготовлення ущільнювачів, вкладишів, кілець, пластин, гумових комплектуючих для турбогенераторів. Відомо, що до гум, які використовуються як ущільнювачі в системі змащування та водневого охолодження турбогенераторів атомних електростанцій, висуваються особливі вимоги. Так, вони повинні бути міцними, еластичними, стійкими до дії високих (+70 °C) та низьких (-30 °C) температур, стійкими до дії сірчаної кислоти (яка входить до складу дезактивуючих миючих засобів), забезпечувати герметизацію системи технологічного захисту. Найбільш близьким аналогом гумової суміші, що заявляється, є гумова суміш марки 521211, яка містить ізопреновий каучук СКІ-3 та дивініловий каучук СКД, сірку, прискорювачі вулканізації (альтакс, сульфенамід Ц, тіурам), стеаринову кислоту, крейду, каолін, титанове білило, аеросил, цинкове білило та колоксол (див. ТУ У 25.1-00151644-175:2008 Суміші гумові невулканізовані). Недоліком відомої гумової суміші є те, що вона не є стійкою до дії сірчаної кислоти, має недостатню міцність та високу собівартість. В основу корисної моделі поставлено задачу розробити таку гумову суміш, в якій шляхом зміни складу та вмісту її компонентів досягається збільшення умовної міцності, кислотостійкості та зменшення собівартості. Поставлена задача вирішується тим, що в гумовій суміші, яка містить каучук СКІ-3, сірку, сульфенамід Ц, тіурам, стеаринову кислоту, крейду, каолін, титанове білило, аеросил, цинкове білило та колоксол, згідно з корисною моделлю, використовують комбінацію каучуків СКІ-3 та СКС-30 АРКМ-15 у співвідношенні 3:2, крейду, каолін, титанове білило та аеросил у співвідношенні 6,5:3,5:2,0:1,5 та як один із прискорювачів вулканізації каптакс за таким співвідношенням компонентів мас.ч: СКІ-3 60 СКС-30 АРКМ-15 40 сірка 0,3-0,7 каптакс 0,7-1,2 сульфенамід Ц 0,7-1,2 тіурам 0,7-1,2 стеаринова кислота 1,5-2,5 крейда 55-75 каолін 25-45 титанове білило 15-25 аеросил 10-20 цинкове білило 5-10 колоксол 5-10. Згідно з корисною моделлю, використовуючи як полімерну основу комбінацію каучуків ізопренового марки СКІ-3 (ГОСТ 14925) та бутадієн-стирольного марки СКС-30 АРКМ-15 (ГОСТ 11138) у співвідношенні 3:2, наповнювачів - крейди (ГОСТ 12085), каоліну (ГОСТ 19608), титанового білила (ГОСТ 9808) та аеросилу (ГОСТ 14922) у співвідношенні 6,5:3,5:2,0:1,5, застосовуючи як один із прискорювачів вулканізації каптакс (ГОСТ 739) дозволило одержати гумову суміш зі збільшеною умовною міцністю, стійкістю до дії сірчаної кислоти та зменшеною собівартістю. При цьому покращилась каркасність виробів та стало можливим одержання виробів з гладенькою блискучою поверхнею. Роль решти компонентів гумової суміші така. Сірку (ГОСТ 127.4) використовують як вулканізувальний агент, тіурам Д (ГОСТ 740) та сульфенамід Ц (імпортна сировина) як прискорювачі вулканізації, стеаринову кислоту (ГОСТ 6484) як диспергатор, цинкове білило (ГОСТ 202) як активатор вулканізації, колоксол (імпортна сировина) як водопоглинач. Склади гумових сумішей та їх фізико-механічні показники наведено в таблиці. Автори встановили, що найбільш оптимальним є співвідношення компонентів, вказане у формулі корисної моделі. При збільшенні чи зменшенні вмісту компонентів гумова суміш втрачає необхідні властивості. Гумову суміш готують на вальцях CM 800 550/550 протягом 40 хвилин за відомою технологією. Зразки гуми для проведення фізико-механічних випробувань вулканізують в пресі з електрообігрівом за температури 150 °C протягом 40 хвилин. 1 UA 67989 U 5 Фізико-механічні властивості вулканізатів визначають згідно з діючою нормативно-технічною документацією. Як видно із таблиці, співвідношення компонентів гумової суміші у границях, що заявляються (приклади 2-4), дозволяє одержати гумову суміш з високою умовною міцністю, стійкістю до дії сірчаної кислоти, що дає можливість підвищити експлуатаційну якість виробів із неї, крім цього, за рахунок зменшення витрат каучуку знижується собівартість гумової суміші. Виготовлення гумової суміші, що заявляється, та виробів на її основі можливо на існуючому обладнанні і не потребує витрат на нове. Таблиця Склади гумових сумішей та їх фізико-механічні властивості Найменування компонентів, показників Каучук СКІ-3 Каучук СКС-30 АРКМ-15 Каучук дивініловий СКД Сірка Каптакс Альтакс Сульфенамід Ц Тіурам Д Стеаринова кислота Крейда Каолін Титанове білило Аеросил Цинкове білило Колоксол 1. Умовна міцність під час розтягування, кгс/см - за нормальних умов - після старіння за температури 70 °C протягом 24 год. 2. Твердість за Шором А, ум.од 3. Стійкість до дії сірчаної кислоти (зміна маси зразка), % Склади, що заявляються, мас. ч. 2 3 4 5 60 60 60 65 40 40 40 35 0,3 0,5 0,7 0,9 1,2 0,9 0,7 2,0 1,1 0,9 0,7 2,0 1,2 0,9 0,7 2,0 1,5 2,0 2,5 2,6 55 65 75 80 45 35 25 17 15 20 25 30 20 15 10 21 5 5 10 11 5 7 10 11 Найближчий аналог, мас.ч. 80 20 0,2 0,9 0,9 1,1 1,1 50 30 2 1,5 15 8,5 1 55 45 0,1 1,5 1,4 1,4 1,4 61 49 10 9 4 4 11,1 12,4 13,2 14,5 14,2 11,98 9,8 8,76 11,8 12,0 11,8 9,82 41-56 45 57 55 56 48 1,6 1,7 0,9 0,9 0,9 1,4 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Гумова суміш, яка містить каучук СКІ-3, сірку, сульфенамід Ц, тіурам, стеаринову кислоту, крейду, каолін, титанове білило, аеросил, цинкове білило та колоксол, яка відрізняється тим, що вона містить комбінацію каучуків СКІ-3 та СКС-30 АРКМ-15 у співвідношенні 3:2, крейду, каолін, титанове білило та аеросил у співвідношенні 6,5:3,5:2,0:1,5 та як один із прискорювачів вулканізації каптакс за таким співвідношенням компонентів, мас.ч: СКІ-3 60 СКС-30 АРКМ-15 40 сірка 0,3-0,7 каптакс 0,7-1,2 сульфенамід Ц 0,7-1,2 тіурам 0,7-1,2 стеаринова кислота 1,5-2,5 крейда 55-75 каолін 25-45 титанове білило 15-25 аеросил 10-20 цинкове білило 5-10 колоксол 5-10. 2 UA 67989 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
