Пристрій для опромінення кормів

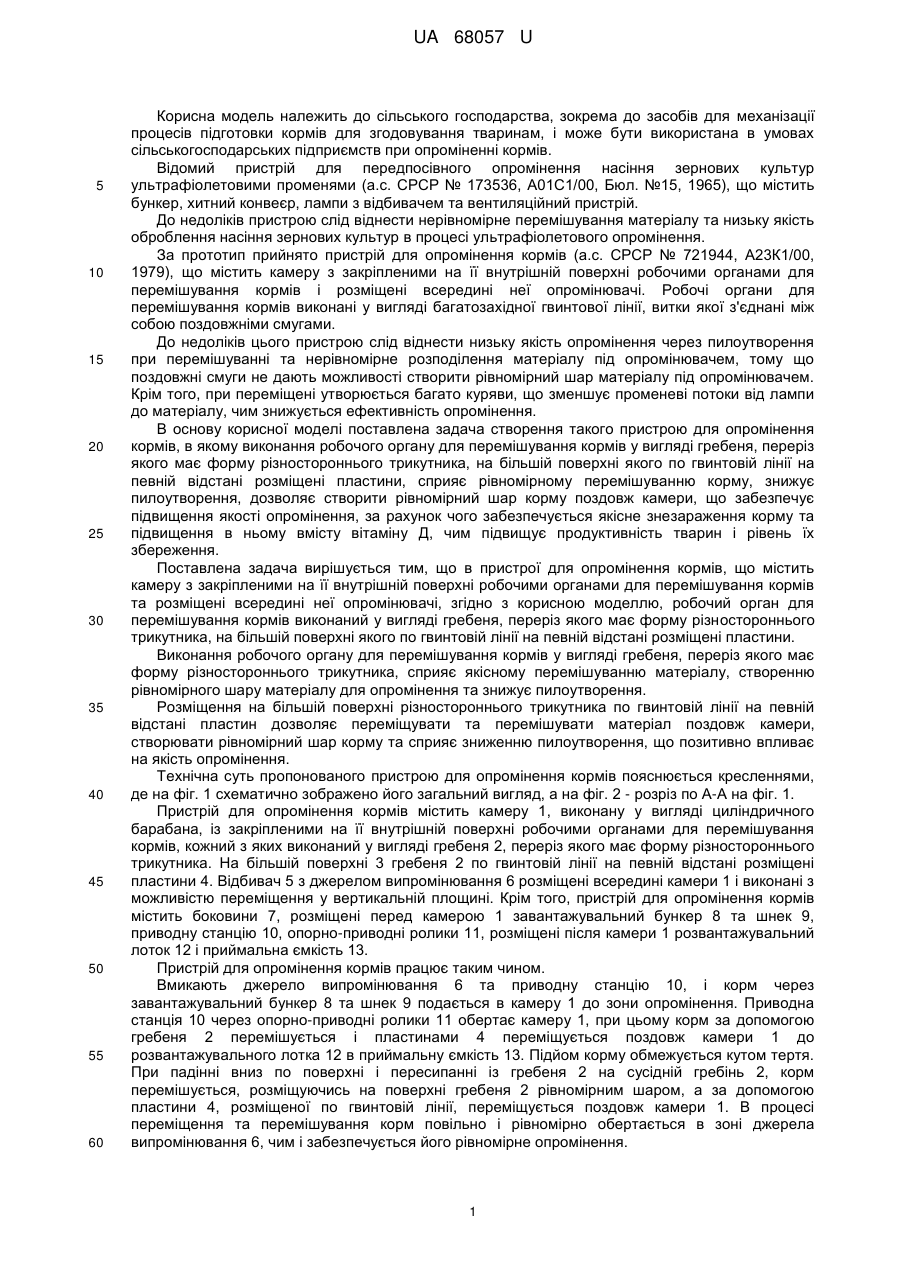

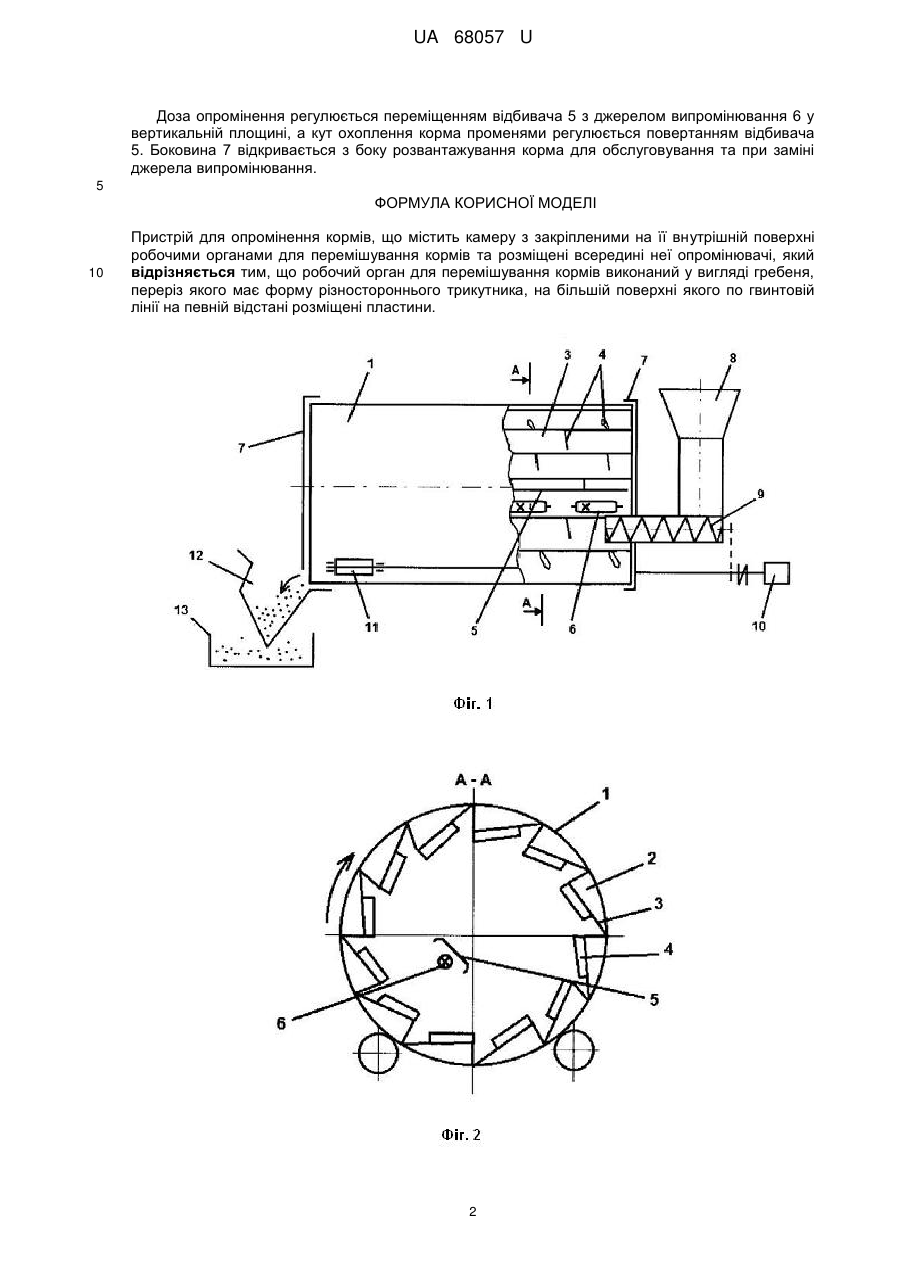

Реферат: UA 68057 U UA 68057 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, зокрема до засобів для механізації процесів підготовки кормів для згодовування тваринам, і може бути використана в умовах сільськогосподарських підприємств при опроміненні кормів. Відомий пристрій для передпосівного опромінення насіння зернових культур ультрафіолетовими променями (а.с. СРСР № 173536, А01С1/00, Бюл. №15, 1965), що містить бункер, хитний конвеєр, лампи з відбивачем та вентиляційний пристрій. До недоліків пристрою слід віднести нерівномірне перемішування матеріалу та низьку якість оброблення насіння зернових культур в процесі ультрафіолетового опромінення. За прототип прийнято пристрій для опромінення кормів (а.с. СРСР № 721944, А23К1/00, 1979), що містить камеру з закріпленими на її внутрішній поверхні робочими органами для перемішування кормів і розміщені всередині неї опромінювачі. Робочі органи для перемішування кормів виконані у вигляді багатозахідної гвинтової лінії, витки якої з'єднані між собою поздовжніми смугами. До недоліків цього пристрою слід віднести низьку якість опромінення через пилоутворення при перемішуванні та нерівномірне розподілення матеріалу під опромінювачем, тому що поздовжні смуги не дають можливості створити рівномірний шар матеріалу під опромінювачем. Крім того, при переміщені утворюється багато куряви, що зменшує променеві потоки від лампи до матеріалу, чим знижується ефективність опромінення. В основу корисної моделі поставлена задача створення такого пристрою для опромінення кормів, в якому виконання робочого органу для перемішування кормів у вигляді гребеня, переріз якого має форму різностороннього трикутника, на більшій поверхні якого по гвинтовій лінії на певній відстані розміщені пластини, сприяє рівномірному перемішуванню корму, знижує пилоутворення, дозволяє створити рівномірний шар корму поздовж камери, що забезпечує підвищення якості опромінення, за рахунок чого забезпечується якісне знезараження корму та підвищення в ньому вмісту вітаміну Д, чим підвищує продуктивність тварин і рівень їх збереження. Поставлена задача вирішується тим, що в пристрої для опромінення кормів, що містить камеру з закріпленими на її внутрішній поверхні робочими органами для перемішування кормів та розміщені всередині неї опромінювачі, згідно з корисною моделлю, робочий орган для перемішування кормів виконаний у вигляді гребеня, переріз якого має форму різностороннього трикутника, на більшій поверхні якого по гвинтовій лінії на певній відстані розміщені пластини. Виконання робочого органу для перемішування кормів у вигляді гребеня, переріз якого має форму різностороннього трикутника, сприяє якісному перемішуванню матеріалу, створенню рівномірного шару матеріалу для опромінення та знижує пилоутворення. Розміщення на більшій поверхні різностороннього трикутника по гвинтовій лінії на певній відстані пластин дозволяє переміщувати та перемішувати матеріал поздовж камери, створювати рівномірний шар корму та сприяє зниженню пилоутворення, що позитивно впливає на якість опромінення. Технічна суть пропонованого пристрою для опромінення кормів пояснюється кресленнями, де на фіг. 1 схематично зображено його загальний вигляд, а на фіг. 2 - розріз по А-А на фіг. 1. Пристрій для опромінення кормів містить камеру 1, виконану у вигляді циліндричного барабана, із закріпленими на її внутрішній поверхні робочими органами для перемішування кормів, кожний з яких виконаний у вигляді гребеня 2, переріз якого має форму різностороннього трикутника. На більшій поверхні 3 гребеня 2 по гвинтовій лінії на певній відстані розміщені пластини 4. Відбивач 5 з джерелом випромінювання 6 розміщені всередині камери 1 і виконані з можливістю переміщення у вертикальній площині. Крім того, пристрій для опромінення кормів містить боковини 7, розміщені перед камерою 1 завантажувальний бункер 8 та шнек 9, приводну станцію 10, опорно-приводні ролики 11, розміщені після камери 1 розвантажувальний лоток 12 і приймальна ємкість 13. Пристрій для опромінення кормів працює таким чином. Вмикають джерело випромінювання 6 та приводну станцію 10, і корм через завантажувальний бункер 8 та шнек 9 подається в камеру 1 до зони опромінення. Приводна станція 10 через опорно-приводні ролики 11 обертає камеру 1, при цьому корм за допомогою гребеня 2 перемішується і пластинами 4 переміщується поздовж камери 1 до розвантажувального лотка 12 в приймальну ємкість 13. Підйом корму обмежується кутом тертя. При падінні вниз по поверхні і пересипанні із гребеня 2 на сусідній гребінь 2, корм перемішується, розміщуючись на поверхні гребеня 2 рівномірним шаром, а за допомогою пластини 4, розміщеної по гвинтовій лінії, переміщується поздовж камери 1. В процесі переміщення та перемішування корм повільно і рівномірно обертається в зоні джерела випромінювання 6, чим і забезпечується його рівномірне опромінення. 1 UA 68057 U Доза опромінення регулюється переміщенням відбивача 5 з джерелом випромінювання 6 у вертикальній площині, а кут охоплення корма променями регулюється повертанням відбивача 5. Боковина 7 відкривається з боку розвантажування корма для обслуговування та при заміні джерела випромінювання. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для опромінення кормів, що містить камеру з закріпленими на її внутрішній поверхні робочими органами для перемішування кормів та розміщені всередині неї опромінювачі, який відрізняється тим, що робочий орган для перемішування кормів виконаний у вигляді гребеня, переріз якого має форму різностороннього трикутника, на більшій поверхні якого по гвинтовій лінії на певній відстані розміщені пластини. 2 UA 68057 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
