Реверсивний плуг “оратай”

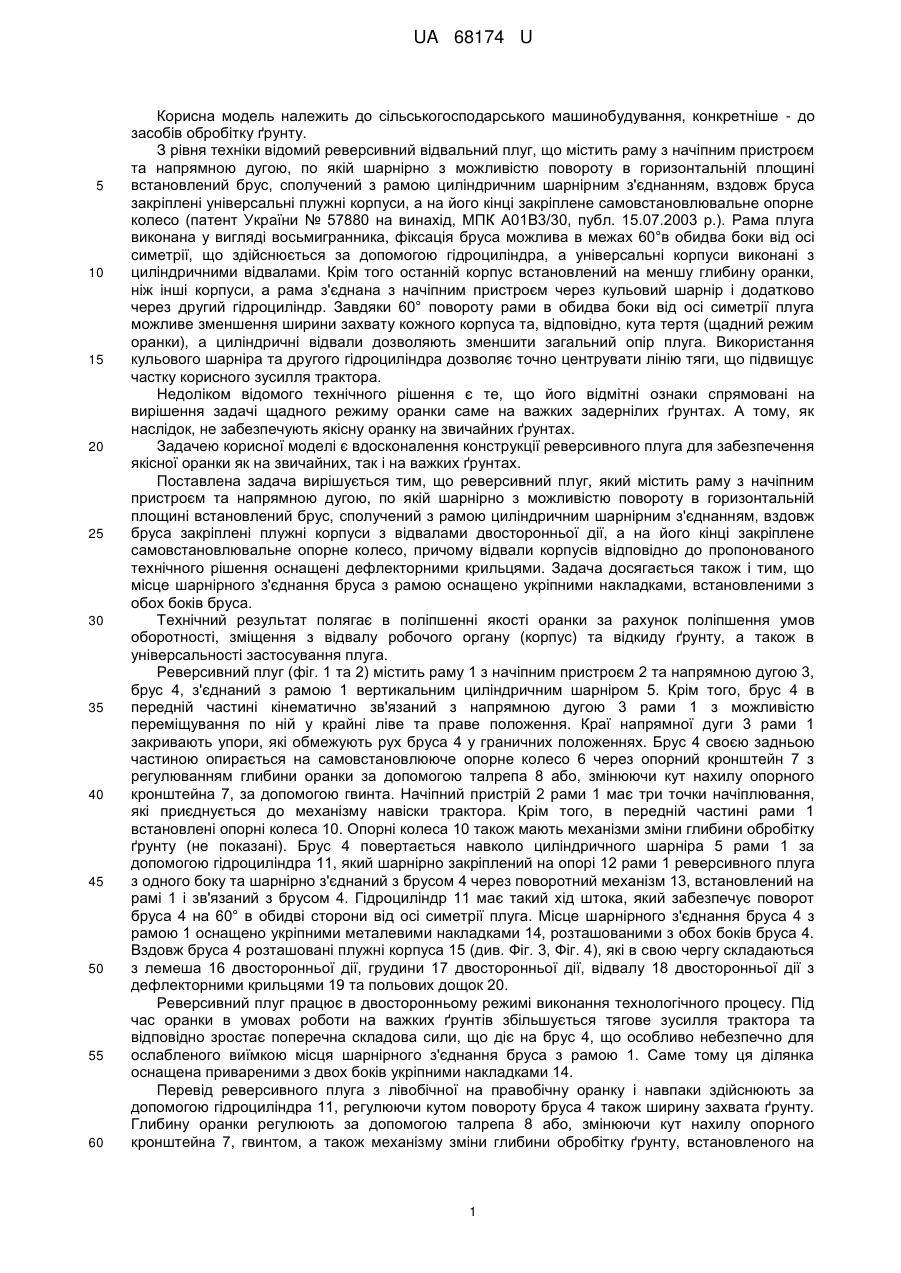

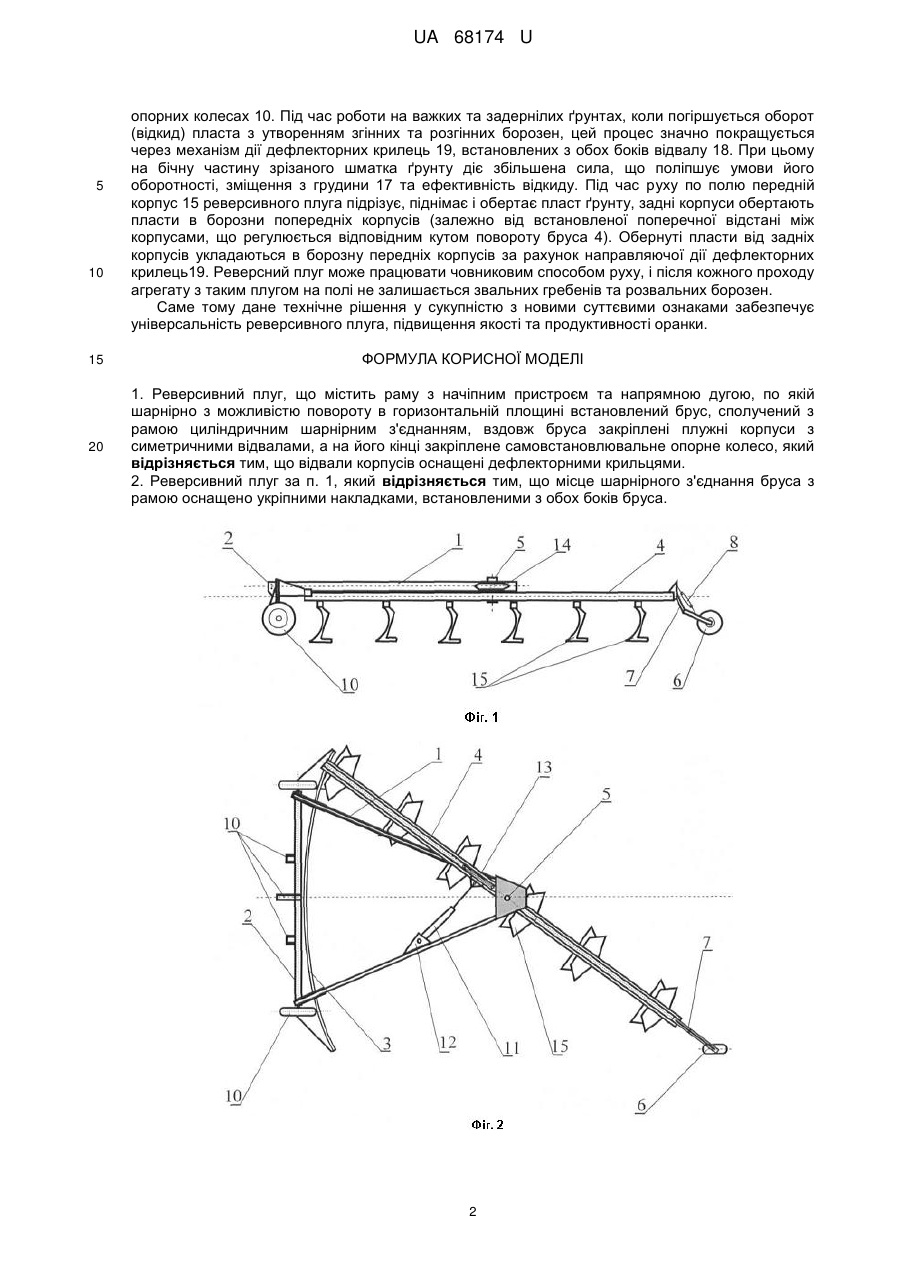

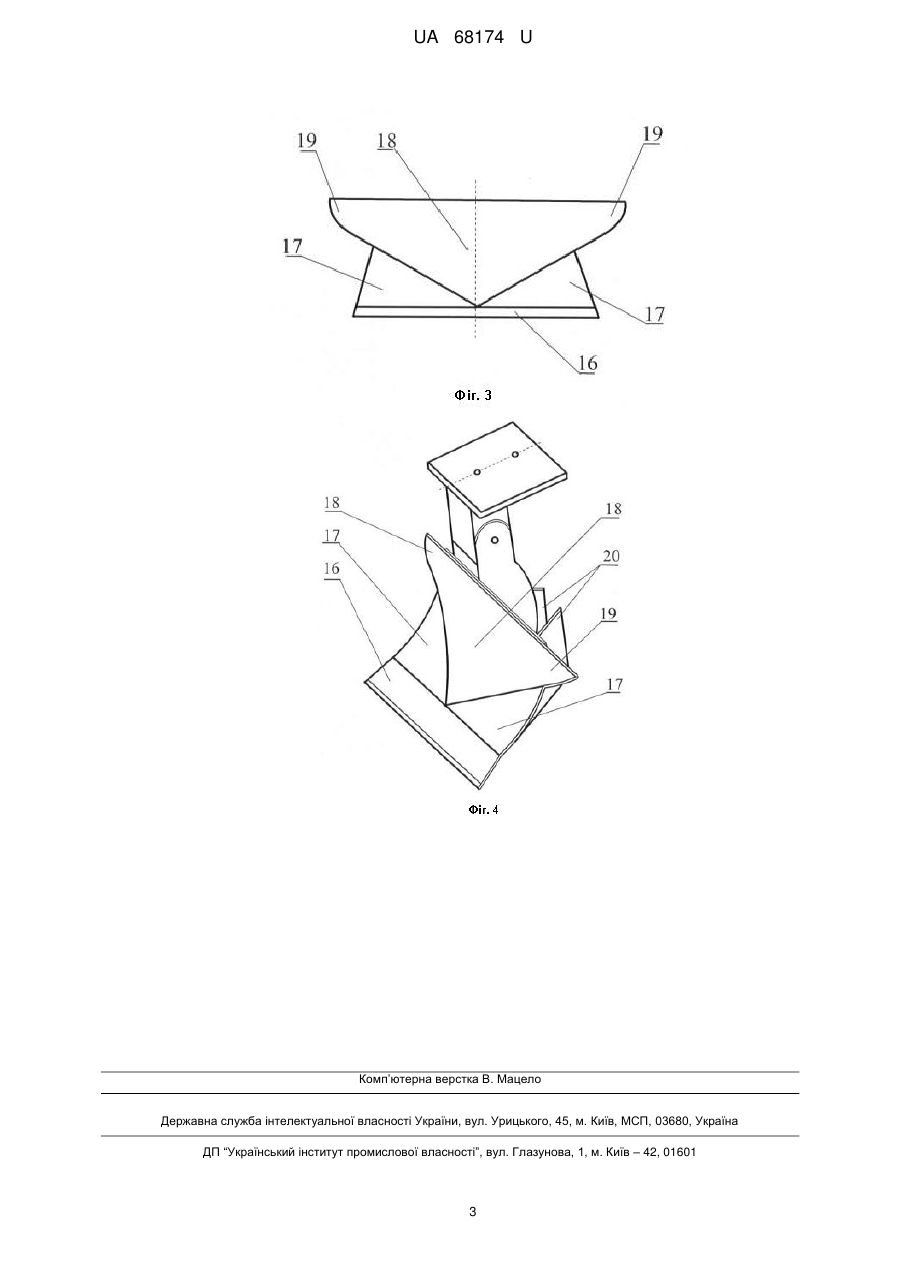

Реферат: UA 68174 U UA 68174 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, конкретніше - до засобів обробітку ґрунту. З рівня техніки відомий реверсивний відвальний плуг, що містить раму з начіпним пристроєм та напрямною дугою, по якій шарнірно з можливістю повороту в горизонтальній площині встановлений брус, сполучений з рамою циліндричним шарнірним з'єднанням, вздовж бруса закріплені універсальні плужні корпуси, а на його кінці закріплене самовстановлювальне опорне колесо (патент України № 57880 на винахід, МПК А01В3/30, публ. 15.07.2003 р.). Рама плуга виконана у вигляді восьмигранника, фіксація бруса можлива в межах 60°в обидва боки від осі симетрії, що здійснюється за допомогою гідроциліндра, а універсальні корпуси виконані з циліндричними відвалами. Крім того останній корпус встановлений на меншу глибину оранки, ніж інші корпуси, а рама з'єднана з начіпним пристроєм через кульовий шарнір і додатково через другий гідроциліндр. Завдяки 60° повороту рами в обидва боки від осі симетрії плуга можливе зменшення ширини захвату кожного корпуса та, відповідно, кута тертя (щадний режим оранки), а циліндричні відвали дозволяють зменшити загальний опір плуга. Використання кульового шарніра та другого гідроциліндра дозволяє точно центрувати лінію тяги, що підвищує частку корисного зусилля трактора. Недоліком відомого технічного рішення є те, що його відмітні ознаки спрямовані на вирішення задачі щадного режиму оранки саме на важких задернілих ґрунтах. А тому, як наслідок, не забезпечують якісну оранку на звичайних ґрунтах. Задачею корисної моделі є вдосконалення конструкції реверсивного плуга для забезпечення якісної оранки як на звичайних, так і на важких ґрунтах. Поставлена задача вирішується тим, що реверсивний плуг, який містить раму з начіпним пристроєм та напрямною дугою, по якій шарнірно з можливістю повороту в горизонтальній площині встановлений брус, сполучений з рамою циліндричним шарнірним з'єднанням, вздовж бруса закріплені плужні корпуси з відвалами двосторонньої дії, а на його кінці закріплене самовстановлювальне опорне колесо, причому відвали корпусів відповідно до пропонованого технічного рішення оснащені дефлекторними крильцями. Задача досягається також і тим, що місце шарнірного з'єднання бруса з рамою оснащено укріпними накладками, встановленими з обох боків бруса. Технічний результат полягає в поліпшенні якості оранки за рахунок поліпшення умов оборотності, зміщення з відвалу робочого органу (корпус) та відкиду ґрунту, а також в універсальності застосування плуга. Реверсивний плуг (фіг. 1 та 2) містить раму 1 з начіпним пристроєм 2 та напрямною дугою 3, брус 4, з'єднаний з рамою 1 вертикальним циліндричним шарніром 5. Крім того, брус 4 в передній частині кінематично зв'язаний з напрямною дугою 3 рами 1 з можливістю переміщування по ній у крайні ліве та праве положення. Краї напрямної дуги 3 рами 1 закривають упори, які обмежують рух бруса 4 у граничних положеннях. Брус 4 своєю задньою частиною опирається на самовстановлююче опорне колесо 6 через опорний кронштейн 7 з регулюванням глибини оранки за допомогою талрепа 8 або, змінюючи кут нахилу опорного кронштейна 7, за допомогою гвинта. Начіпний пристрій 2 рами 1 має три точки начіплювання, які приєднується до механізму навіски трактора. Крім того, в передній частині рами 1 встановлені опорні колеса 10. Опорні колеса 10 також мають механізми зміни глибини обробітку ґрунту (не показані). Брус 4 повертається навколо циліндричного шарніра 5 рами 1 за допомогою гідроциліндра 11, який шарнірно закріплений на опорі 12 рами 1 реверсивного плуга з одного боку та шарнірно з'єднаний з брусом 4 через поворотний механізм 13, встановлений на рамі 1 і зв'язаний з брусом 4. Гідроциліндр 11 має такий хід штока, який забезпечує поворот бруса 4 на 60° в обидві сторони від осі симетрії плуга. Місце шарнірного з'єднання бруса 4 з рамою 1 оснащено укріпними металевими накладками 14, розташованими з обох боків бруса 4. Вздовж бруса 4 розташовані плужні корпуса 15 (див. Фіг. 3, Фіг. 4), які в свою чергу складаються з лемеша 16 двосторонньої дії, грудини 17 двосторонньої дії, відвалу 18 двосторонньої дії з дефлекторними крильцями 19 та польових дощок 20. Реверсивний плуг працює в двосторонньому режимі виконання технологічного процесу. Під час оранки в умовах роботи на важких ґрунтів збільшується тягове зусилля трактора та відповідно зростає поперечна складова сили, що діє на брус 4, що особливо небезпечно для ослабленого виїмкою місця шарнірного з'єднання бруса з рамою 1. Саме тому ця ділянка оснащена привареними з двох боків укріпними накладками 14. Перевід реверсивного плуга з лівобічної на правобічну оранку і навпаки здійснюють за допомогою гідроциліндра 11, регулюючи кутом повороту бруса 4 також ширину захвата ґрунту. Глибину оранки регулюють за допомогою талрепа 8 або, змінюючи кут нахилу опорного кронштейна 7, гвинтом, а також механізму зміни глибини обробітку ґрунту, встановленого на 1 UA 68174 U 5 10 опорних колесах 10. Під час роботи на важких та задернілих ґрунтах, коли погіршується оборот (відкид) пласта з утворенням згінних та розгінних борозен, цей процес значно покращується через механізм дії дефлекторних крилець 19, встановлених з обох боків відвалу 18. При цьому на бічну частину зрізаного шматка ґрунту діє збільшена сила, що поліпшує умови його оборотності, зміщення з грудини 17 та ефективність відкиду. Під час руху по полю передній корпус 15 реверсивного плуга підрізує, піднімає і обертає пласт ґрунту, задні корпуси обертають пласти в борозни попередніх корпусів (залежно від встановленої поперечної відстані між корпусами, що регулюється відповідним кутом повороту бруса 4). Обернуті пласти від задніх корпусів укладаються в борозну передніх корпусів за рахунок направляючої дії дефлекторних крилець19. Реверсний плуг може працювати човниковим способом руху, і після кожного проходу агрегату з таким плугом на полі не залишається звальних гребенів та розвальних борозен. Саме тому дане технічне рішення у сукупністю з новими суттєвими ознаками забезпечує універсальність реверсивного плуга, підвищення якості та продуктивності оранки. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 1. Реверсивний плуг, що містить раму з начіпним пристроєм та напрямною дугою, по якій шарнірно з можливістю повороту в горизонтальній площині встановлений брус, сполучений з рамою циліндричним шарнірним з'єднанням, вздовж бруса закріплені плужні корпуси з симетричними відвалами, а на його кінці закріплене самовстановлювальне опорне колесо, який відрізняється тим, що відвали корпусів оснащені дефлекторними крильцями. 2. Реверсивний плуг за п. 1, який відрізняється тим, що місце шарнірного з'єднання бруса з рамою оснащено укріпними накладками, встановленими з обох боків бруса. 2 UA 68174 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
