Міні-тренажер дихальний “мтд” (варіанти)

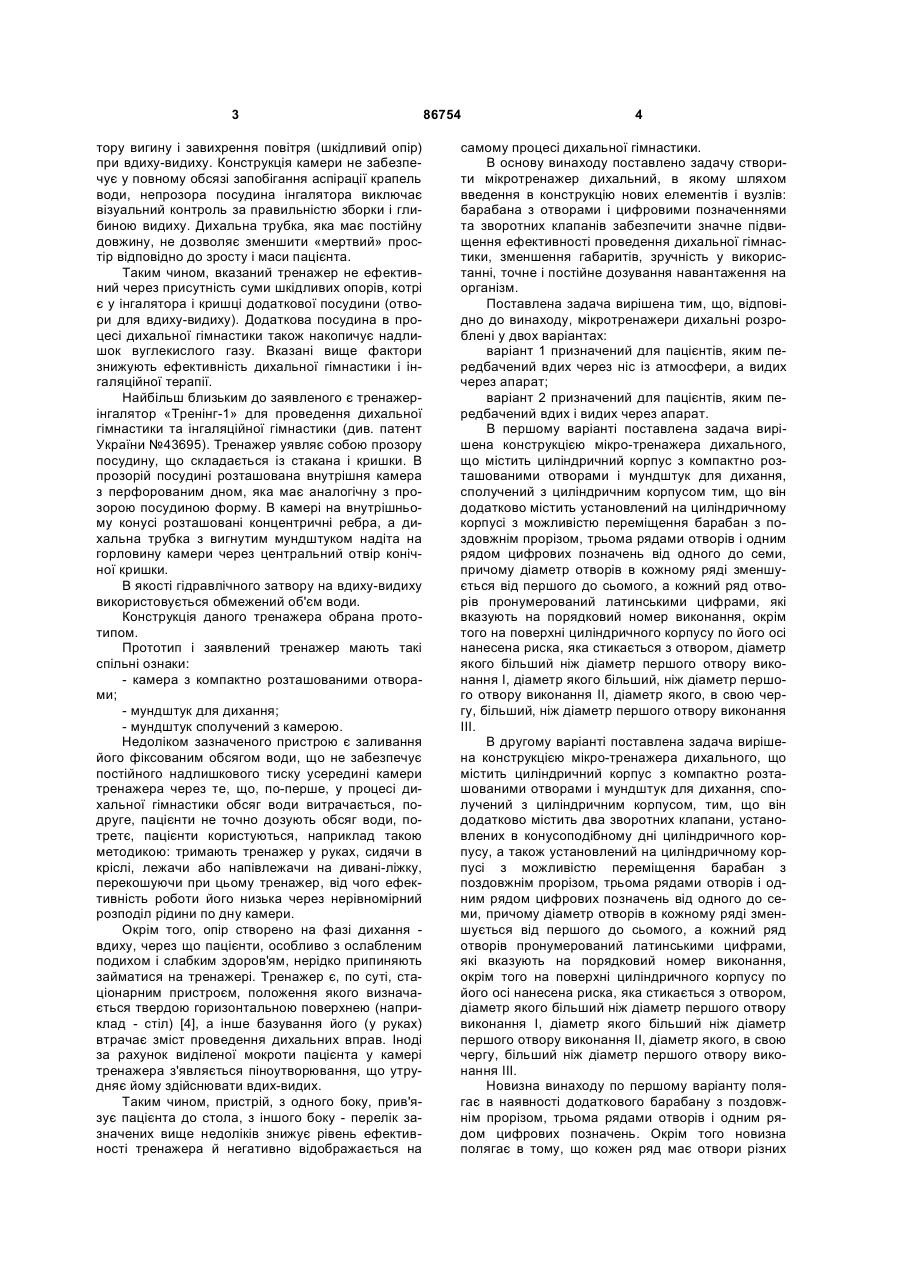

1. Міні-тренажер дихальний, що містить циліндричний корпус і розташований у верхній його частині мундштук для дихання, сполучений з циліндричним корпусом, який відрізняється тим, що циліндричний корпус має конусоподібне дно, причому додатково на корпусі встановлений барабан з можливістю переміщення його відносно корпусу, у барабані виконані три ряди отворів, навпроти кожного ряду отворів на зовнішній поверхні барабана нанесена засічка, причому діаметри отворів в кожному ряді зменшуються від першого до останнього, а діаметр першого отвору першого ряду більший, ніж діаметр першого отвору другого ряду, який більший, ніж діаметр першого отвору третього ряду, при цьому на поверхні циліндричного корпусу нанесена поздовжня риска, яка доведена до C2 2 86754 1 3 тору вигину і завихрення повітря (шкідливий опір) при вдиху-видиху. Конструкція камери не забезпечує у повному обсязі запобігання аспірації крапель води, непрозора посудина інгалятора виключає візуальний контроль за правильністю зборки і глибиною видиху. Дихальна трубка, яка має постійну довжину, не дозволяє зменшити «мертвий» простір відповідно до зросту і маси пацієнта. Таким чином, вказаний тренажер не ефективний через присутність суми шкідливих опорів, котрі є у інгалятора і кришці додаткової посудини (отвори для вдиху-видиху). Додаткова посудина в процесі дихальної гімнастики також накопичує надлишок вуглекислого газу. Вказані вище фактори знижують ефективність дихальної гімнастики і інгаляційної терапії. Найбільш близьким до заявленого є тренажерінгалятор «Тренінг-1» для проведення дихальної гімнастики та інгаляційної гімнастики (див. патент України №43695). Тренажер уявляє собою прозору посудину, що складається із стакана і кришки. В прозорій посудині розташована внутрішня камера з перфорованим дном, яка має аналогічну з прозорою посудиною форму. В камері на внутрішньому конусі розташовані концентричні ребра, а дихальна трубка з вигнутим мундштуком надіта на горловину камери через центральний отвір конічної кришки. В якості гідравлічного затвору на вдиху-видиху використовується обмежений об'єм води. Конструкція даного тренажера обрана прототипом. Прототип і заявлений тренажер мають такі спільні ознаки: - камера з компактно розташованими отворами; - мундштук для дихання; - мундштук сполучений з камерою. Недоліком зазначеного пристрою є заливання його фіксованим обсягом води, що не забезпечує постійного надлишкового тиску усередині камери тренажера через те, що, по-перше, у процесі дихальної гімнастики обсяг води витрачається, подруге, пацієнти не точно дозують обсяг води, потретє, пацієнти користуються, наприклад такою методикою: тримають тренажер у руках, сидячи в кріслі, лежачи або напівлежачи на дивані-ліжку, перекошуючи при цьому тренажер, від чого ефективність роботи його низька через нерівномірний розподіл рідини по дну камери. Окрім того, опір створено на фазі дихання вдиху, через що пацієнти, особливо з ослабленим подихом і слабким здоров'ям, нерідко припиняють займатися на тренажері. Тренажер є, по суті, стаціонарним пристроєм, положення якого визначається твердою горизонтальною поверхнею (наприклад - стіл) [4], а інше базування його (у руках) втрачає зміст проведення дихальних вправ. Іноді за рахунок виділеної мокроти пацієнта у камері тренажера з'являється піноутворювання, що утрудняє йому здійснювати вдих-видих. Таким чином, пристрій, з одного боку, прив'язує пацієнта до стола, з іншого боку - перелік зазначених вище недоліків знижує рівень ефективності тренажера й негативно відображається на 86754 4 самому процесі дихальної гімнастики. В основу винаходу поставлено задачу створити мікротренажер дихальний, в якому шляхом введення в конструкцію нових елементів і вузлів: барабана з отворами і цифровими позначеннями та зворотних клапанів забезпечити значне підвищення ефективності проведення дихальної гімнастики, зменшення габаритів, зручність у використанні, точне і постійне дозування навантаження на організм. Поставлена задача вирішена тим, що, відповідно до винаходу, мікротренажери дихальні розроблені у двох варіантах: варіант 1 призначений для пацієнтів, яким передбачений вдих через ніс із атмосфери, а видих через апарат; варіант 2 призначений для пацієнтів, яким передбачений вдих і видих через апарат. В першому варіанті поставлена задача вирішена конструкцією мікро-тренажера дихального, що містить циліндричний корпус з компактно розташованими отворами і мундштук для дихання, сполучений з циліндричним корпусом тим, що він додатково містить установлений на циліндричному корпусі з можливістю переміщення барабан з поздовжнім прорізом, трьома рядами отворів і одним рядом цифрових позначень від одного до семи, причому діаметр отворів в кожному ряді зменшується від першого до сьомого, а кожний ряд отворів пронумерований латинськими цифрами, які вказують на порядковий номер виконання, окрім того на поверхні циліндричного корпусу по його осі нанесена риска, яка стикається з отвором, діаметр якого більший ніж діаметр першого отвору виконання І, діаметр якого більший, ніж діаметр першого отвору виконання II, діаметр якого, в свою чергу, більший, ніж діаметр першого отвору виконання III. В другому варіанті поставлена задача вирішена конструкцією мікро-тренажера дихального, що містить циліндричний корпус з компактно розташованими отворами і мундштук для дихання, сполучений з циліндричним корпусом, тим, що він додатково містить два зворотних клапани, установлених в конусоподібному дні циліндричного корпусу, а також установлений на циліндричному корпусі з можливістю переміщення барабан з поздовжнім прорізом, трьома рядами отворів і одним рядом цифрових позначень від одного до семи, причому діаметр отворів в кожному ряді зменшується від першого до сьомого, а кожний ряд отворів пронумерований латинськими цифрами, які вказують на порядковий номер виконання, окрім того на поверхні циліндричного корпусу по його осі нанесена риска, яка стикається з отвором, діаметр якого більший ніж діаметр першого отвору виконання І, діаметр якого більший ніж діаметр першого отвору виконання II, діаметр якого, в свою чергу, більший ніж діаметр першого отвору виконання III. Новизна винаходу по першому варіанту полягає в наявності додаткового барабану з поздовжнім прорізом, трьома рядами отворів і одним рядом цифрових позначень. Окрім того новизна полягає в тому, що кожен ряд має отвори різних 5 діаметрів, які підібрані у певній послідовності. Новизна винаходу по другому варіанту полягає в тому, що крім барабану, описаного в першому варіанті, мікротренажер дихальний містить два зворотних клапани, які установлені в конусоподібному дні циліндричного корпусу. Неочевидність запропонованого мікротренажера дихального полягає в тому, що обидва варіанти базуються на повітряному затворі. Це дозволяє пацієнту робити вдих через ніс із атмосфери, а видих - через апарат (варіант І), а також вільний вдих і видих з опором через апарат за рахунок зворотних клапанів (варіант II). Видих із заданим опором здійснюється при точному, стійкому й м'якому навантаженні в будь-якому зручному положенні апарата в просторі. Мікротренажер дихальний «MTД» зображений на кресленні, де: Фіг.1 - вигляд мікротренажера в перерізі (варіант 1); Фіг.2 - вигляд мікротренажера спереду (варіант 1); Фіг.3 - вигляд мікротренажера в перерізі (варіант 2); Фіг.4 - вигляд мікротренажера спереду (варіант 2). Мікротренажер дихальний по першому варіанту (Фіг.1, 2) містить циліндричний корпус 1 з конусоподібним дном 2 і штуцером 3 для знімного наконечника 4. З протилежної сторони в корпус 1 запресоване гумове кільце 5 для закріплення мундштука 6 для дихання. На циліндричному корпусі 1 установлений з можливістю переміщення барабан 7 з поздовжнім прорізом 8, трьома рядами отворів 9 і рядом цифрових позначень 10 від одного до семи. Діаметр отворів 9 в кожному ряді зменшується від першого до сьомого. Кожний ряд отворів 9 пронумерований латинськими цифрами 11 (I, II, III), які вказують на порядковий номер виконання, а напроти кожної латинської цифри 11 нанесена засічка 12. На поверхні циліндричного корпусу 1 нанесена риска 13, яка стикається з отвором 14. Діаметр отвору 14 більший ніж діаметр першого отвору виконання І; діаметр першого отвору виконання І більший, ніж діаметр першого отвору виконання II; а діаметр першого отвору виконання II більший, ніж діаметр першого отвору виконання III. Мікротренажер дихальний «МТД» по другому варіанту відрізняється від мікротренажера дихального «МТД» по першому варіанту тим, що в конусоподібному дні 2 циліндричного корпусу 1 установлені два зворотні клапани 15, кожний з яких виконаний у вигляді корпусу 16 з отвором 17 і кулькою 18. Порядок виконання дихальних занять (вправ) за допомогою мікротренажера дихального «МТД» наведений в таблиці. У клітинках 19 зазначені навантаження в цифрах 20, адекватні заливанню тренажераінгалятора «ТРЕНІНГ-1» (патент України №43695) водою в мілілітрах (мл). Отвір 21 під номером один 22 забезпечує пацієнтові навантаження в 5мл 20. Тривалість дихального акту (TДА, с) в се 86754 6 кундах 23 - п'ять секунд 24 (2 секунди - вдих і 3 секунди - видих) відповідає часу заняття в п'ять хвилин 25. Часові значення 24 і 25 пацієнт визначає по годиннику з секундною стрілкою. Заявлений мікротренажер дихальний «МТД» використовується у такий спосіб. Пацієнт має намір виконати по таблиці дихальні заняття. Для цього він на мікротренажері дихальному «МТД» (варіант І, Фіг.1, 2 або варіант II, Фіг.3, 4) встановлює навантаження в 5мл по барабану 7 з отвором 9, під номером один виконання І. Далі барабан 7 перемішується уздовж осі корпуса 1 до суміщення засічки 12, виконання І, з рискою 13 і суміщення отвору 9, під номером один з отвором 14. Знімний наконечник 4 для даної таблиці знімається зі штуцера 3. Приклад 1 Пацієнт бере мікротренажер дихальний «МТД» (варіант І, Фіг.1, 2) у руки й вставляє його мундштуком 6 у рот. При вдиху пацієнт засмоктує повітря в дихальний тракт через ніс з атмосфери, при видиху повітря з дихального тракту пацієнта потрапляє в камеру 1 через мундштук 6 і виходить з опором через отвори 14 і 9 і отвір штуцера 3 (знімний наконечник 4 знято) в атмосферу. Приклад 2 Пацієнт бере мікротренажер дихальний «МТД» (варіант II, Фіг.3, 4) у руки й вставляє його мундштуком 6 у рот. При вдиху пацієнт засмоктує через апарат повітря, що надходить з атмосфери в камеру 1 через відкриті отвори 17 зворотних клапанів 15, через отвори 9 і 14, через отвори штуцера 3 (знімний наконечник 4 знято) і мундштук 6 в дихальний тракт пацієнта. При видиху повітря з дихального тракту пацієнта через мундштук 6 потрапляє в корпус 1 ( отвори 17 зворотних клапанів 15 напором повітря закрити кулькою 18). Далі повітря з опором проходить через отвори 14 і 9, отвір штуцера 3 (знімний наконечник 4 знято) і виходить в атмосферу. Заявлений мікротренажер дихальний «МТД» має такі переваги у порівнянні з існуючими. 1. Однокамерний, прозорий, компактний, портативний. Маса дорівнює 32 грамам. 2. Мобільний, швидко переналагоджується, виконаний у двох варіантах. 3. У ньому використаний повітряний затвор, що виключає піноутворювання. 4. Забезпечує точне й постійне дозування навантаження на організм пацієнта. 5. Забезпечує будь-яке зручне для пацієнта положення в просторі. 6. Зручний в експлуатації. 7. Вдих вільний з незначним опором. 8. Програму дихальних занять забезпечують отвори на барабані мікротренажера дихального «МТД» для трьох виконань I, II і III. 9. Подих виконується м'яко, пацієнт швидко адаптується, з'являється почуття ритму подиху. 10. Навантаження в мікротренажері дихальному «МТД» адекватні навантаженням при заливанні води в тренажерах «ТРЕНІНГ-1» в мілілітрах. Таким чином, запропонований мікротренажер дихальний «МТД» забезпечує, особливо дітям, 7 інвалідам і пенсіонерам, виконання вправ у будьякому, зручному для себе положенні, а також, при мінімальному опорі повітря, робити вільний вдих, у результаті чого мікротренажер дихальний «МТД» може бути застосований на практиці з метою профілактики й лікування таких захворювань, як хронічний абструктивний бронхіт, бронхіт з астматоїд 86754 8 ним компонентом, бронхіальна астма, емфізема легенів, осередковий туберкульоз легенів, стенокардія, гіпертонічна хвороба першої та другої стадії, остеохондроз, захворювання опорно-рухового апарата та ін. Мікротренажер дихальний «МТД» може застосовуватися в різних лікувальних і оздоровчих установах. 9 Комп’ютерна верстка А. Крулевський 86754 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
