Пристрій для визначення характеристик планів багатофакторного експерименту

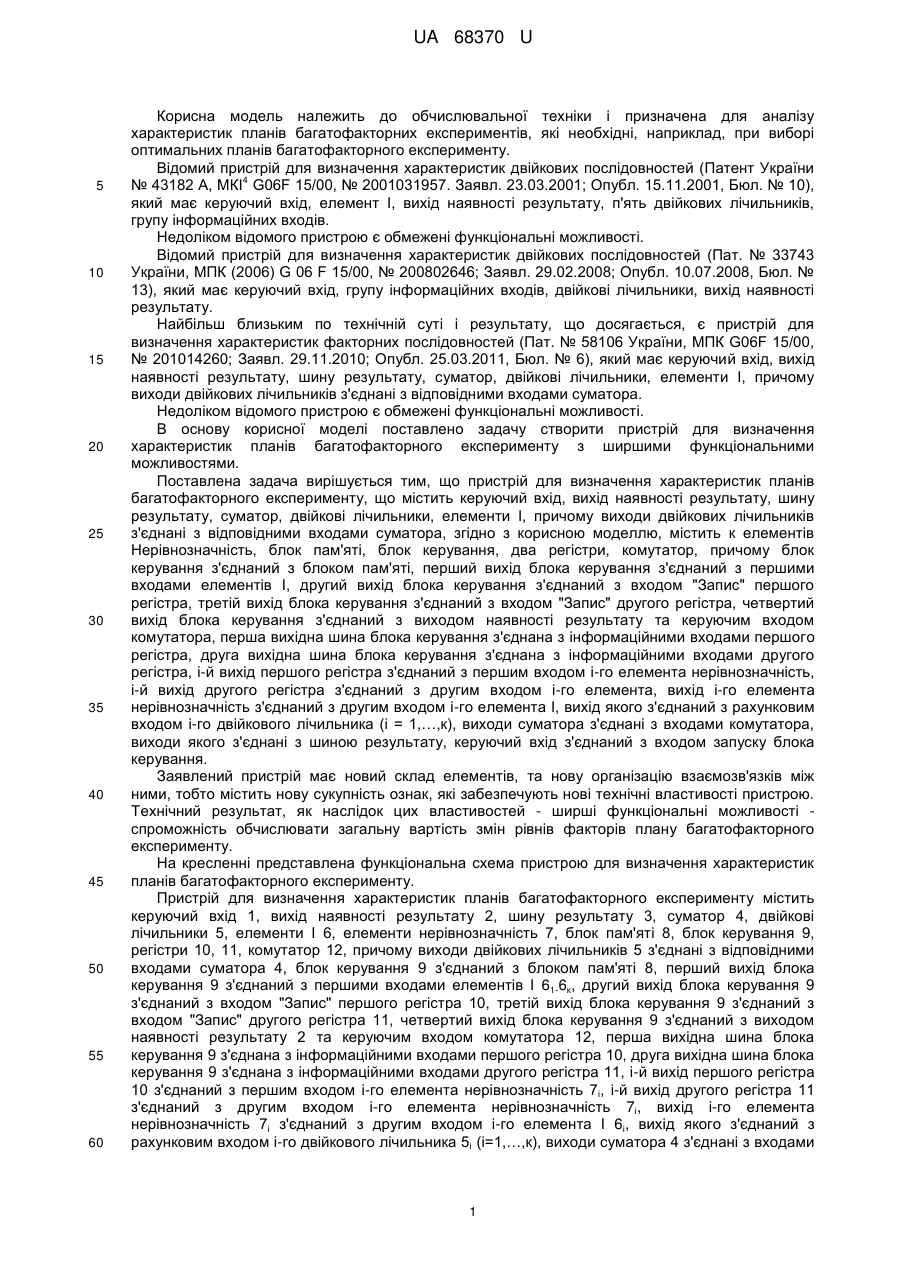

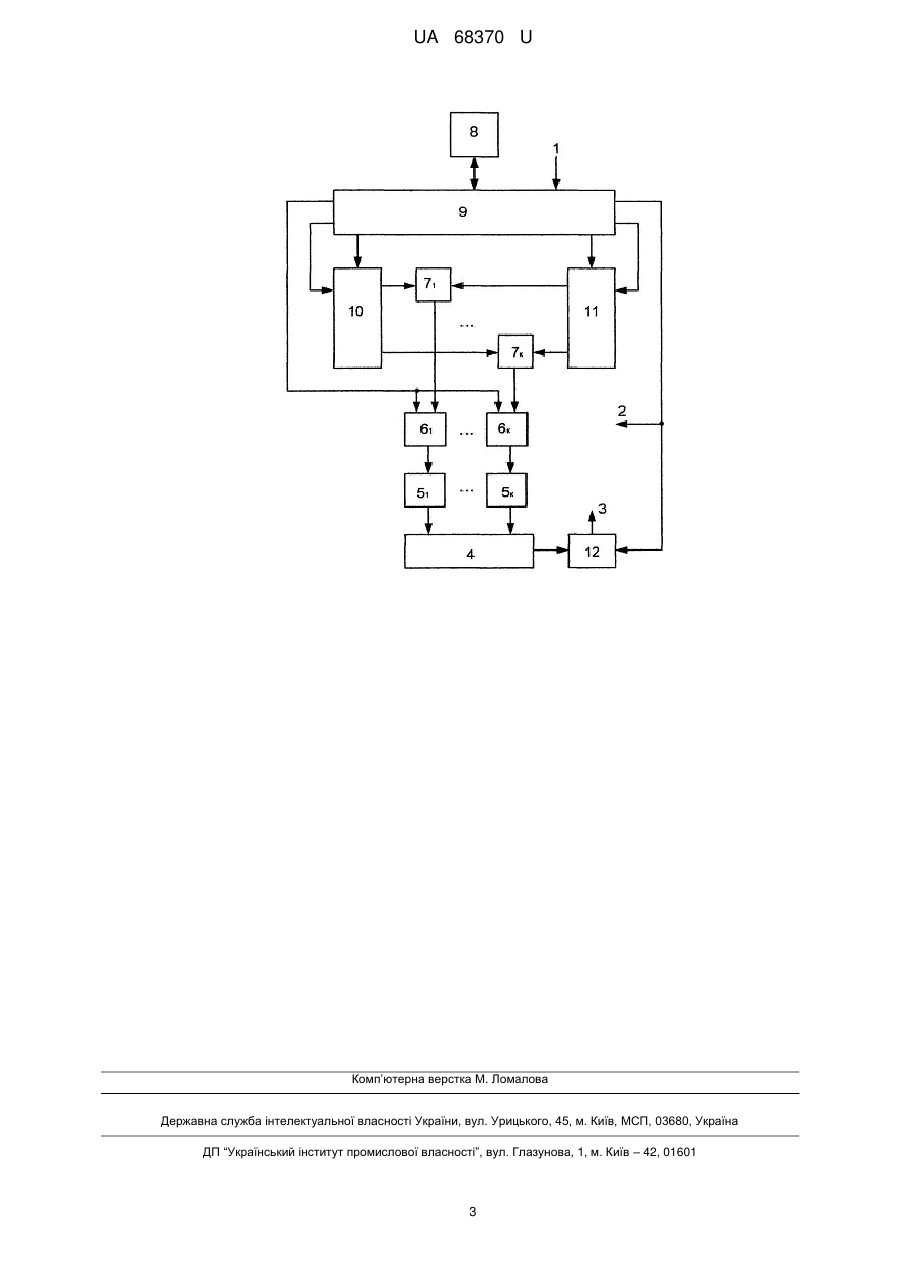

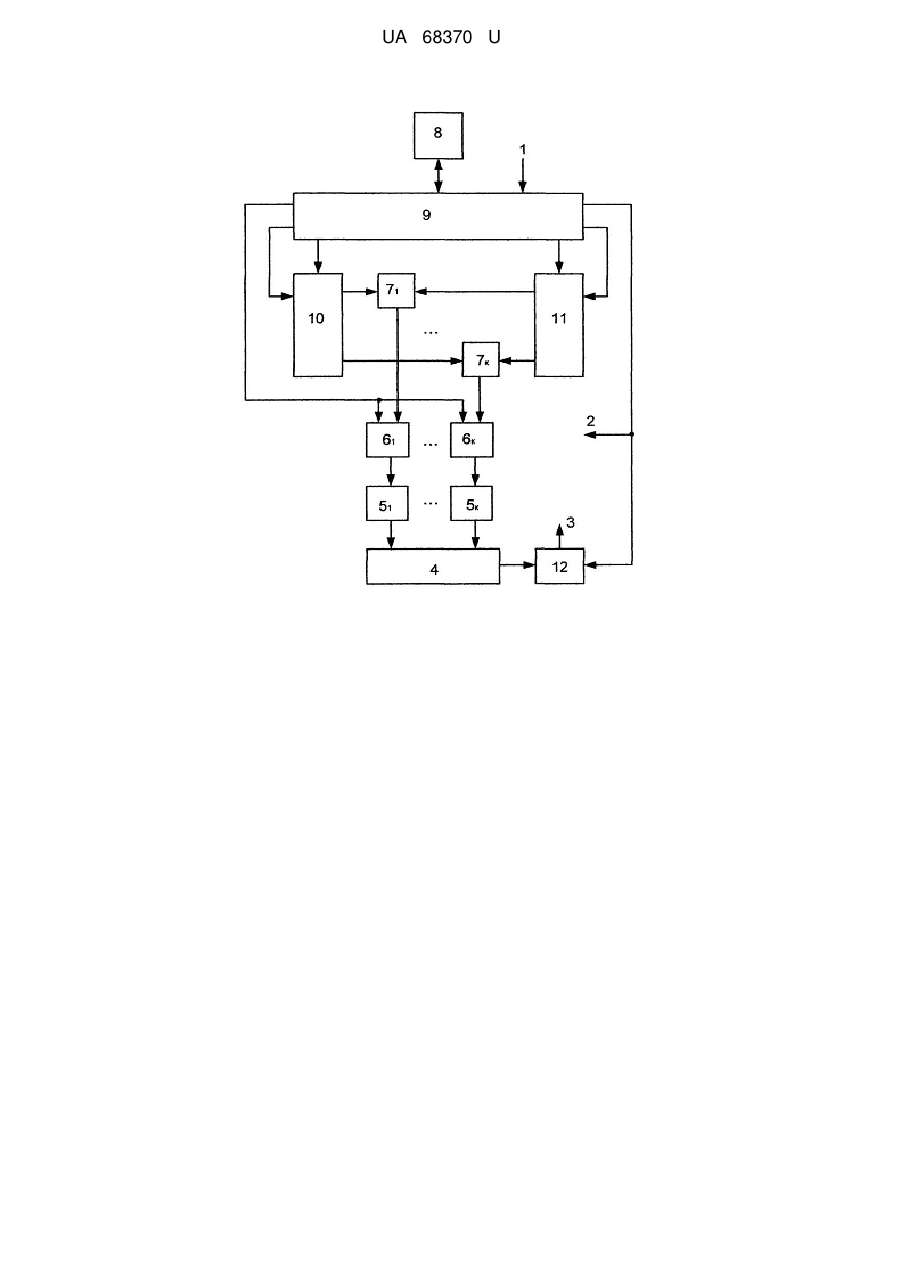

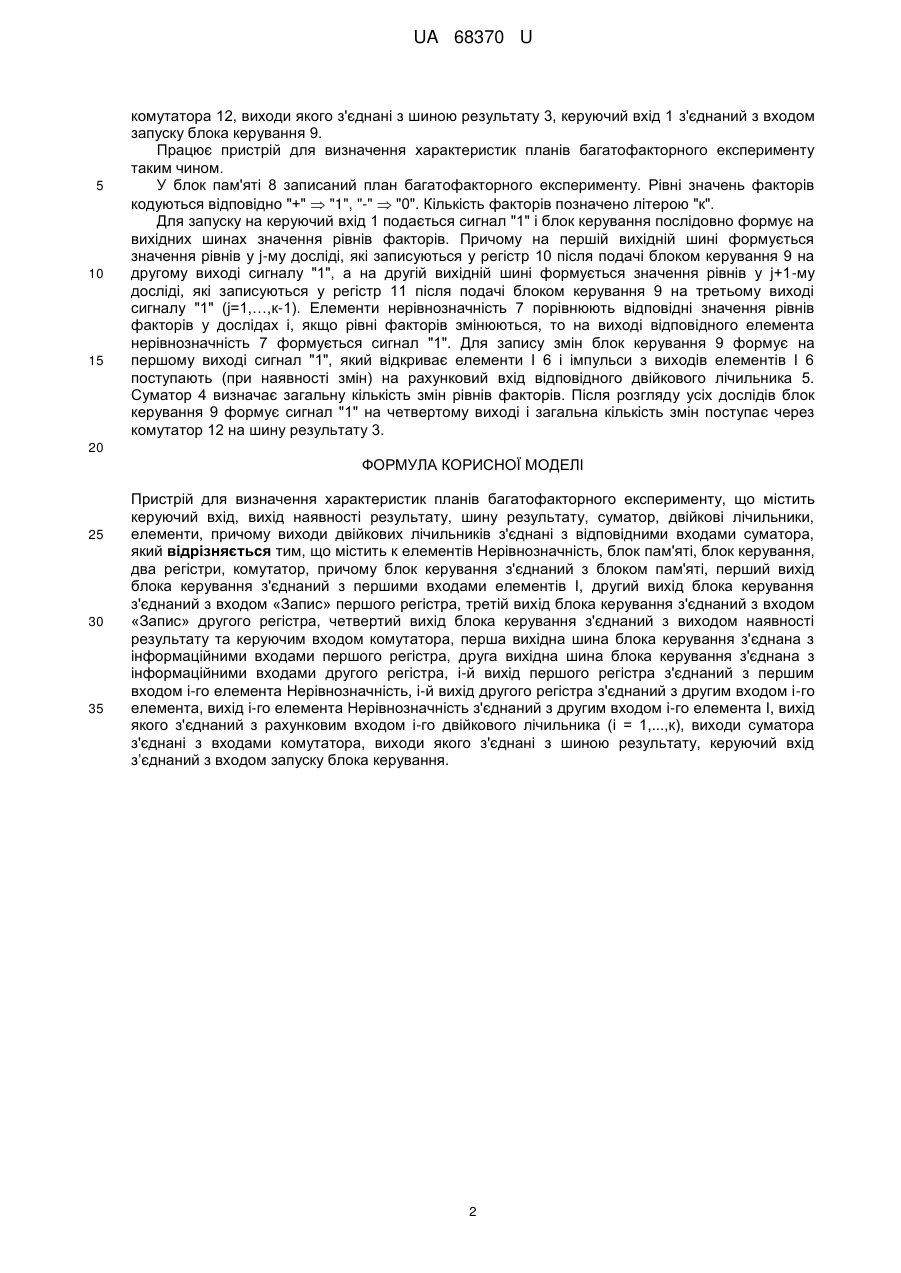

Реферат: Пристрій для визначення характеристик планів багатофакторного експерименту містить керуючий вхід, вихід наявності результату, шину результату, суматор, двійкові лічильники, елементи І і містить к елементів Нерівнозначність, блок пам'яті, блок керування, два регістри та комутатор. UA 68370 U (54) ПРИСТРІЙ ДЛЯ ВИЗНАЧЕННЯ ХАРАКТЕРИСТИК ПЛАНІВ БАГАТОФАКТОРНОГО ЕКСПЕРИМЕНТУ UA 68370 U UA 68370 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обчислювальної техніки і призначена для аналізу характеристик планів багатофакторних експериментів, які необхідні, наприклад, при виборі оптимальних планів багатофакторного експерименту. Відомий пристрій для визначення характеристик двійкових послідовностей (Патент України 4 № 43182 А, МКІ G06F 15/00, № 2001031957. Заявл. 23.03.2001; Опубл. 15.11.2001, Бюл. № 10), який має керуючий вхід, елемент І, вихід наявності результату, п'ять двійкових лічильників, групу інформаційних входів. Недоліком відомого пристрою є обмежені функціональні можливості. Відомий пристрій для визначення характеристик двійкових послідовностей (Пат. № 33743 України, МПК (2006) G 06 F 15/00, № 200802646; Заявл. 29.02.2008; Опубл. 10.07.2008, Бюл. № 13), який має керуючий вхід, групу інформаційних входів, двійкові лічильники, вихід наявності результату. Найбільш близьким по технічній суті і результату, що досягається, є пристрій для визначення характеристик факторних послідовностей (Пат. № 58106 України, МПК G06F 15/00, № 201014260; Заявл. 29.11.2010; Опубл. 25.03.2011, Бюл. № 6), який має керуючий вхід, вихід наявності результату, шину результату, суматор, двійкові лічильники, елементи І, причому виходи двійкових лічильників з'єднані з відповідними входами суматора. Недоліком відомого пристрою є обмежені функціональні можливості. В основу корисної моделі поставлено задачу створити пристрій для визначення характеристик планів багатофакторного експерименту з ширшими функціональними можливостями. Поставлена задача вирішується тим, що пристрій для визначення характеристик планів багатофакторного експерименту, що містить керуючий вхід, вихід наявності результату, шину результату, суматор, двійкові лічильники, елементи І, причому виходи двійкових лічильників з'єднані з відповідними входами суматора, згідно з корисною моделлю, містить к елементів Нерівнозначність, блок пам'яті, блок керування, два регістри, комутатор, причому блок керування з'єднаний з блоком пам'яті, перший вихід блока керування з'єднаний з першими входами елементів І, другий вихід блока керування з'єднаний з входом "Запис" першого регістра, третій вихід блока керування з'єднаний з входом "Запис" другого регістра, четвертий вихід блока керування з'єднаний з виходом наявності результату та керуючим входом комутатора, перша вихідна шина блока керування з'єднана з інформаційними входами першого регістра, друга вихідна шина блока керування з'єднана з інформаційними входами другого регістра, і-й вихід першого регістра з'єднаний з першим входом і-го елемента нерівнозначність, і-й вихід другого регістра з'єднаний з другим входом і-го елемента, вихід і-го елемента нерівнозначність з'єднаний з другим входом і-го елемента І, вихід якого з'єднаний з рахунковим входом і-го двійкового лічильника (і = 1,…,к), виходи суматора з'єднані з входами комутатора, виходи якого з'єднані з шиною результату, керуючий вхід з'єднаний з входом запуску блока керування. Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості пристрою. Технічний результат, як наслідок цих властивостей - ширші функціональні можливості спроможність обчислювати загальну вартість змін рівнів факторів плану багатофакторного експерименту. На кресленні представлена функціональна схема пристрою для визначення характеристик планів багатофакторного експерименту. Пристрій для визначення характеристик планів багатофакторного експерименту містить керуючий вхід 1, вихід наявності результату 2, шину результату 3, суматор 4, двійкові лічильники 5, елементи І 6, елементи нерівнозначність 7, блок пам'яті 8, блок керування 9, регістри 10, 11, комутатор 12, причому виходи двійкових лічильників 5 з'єднані з відповідними входами суматора 4, блок керування 9 з'єднаний з блоком пам'яті 8, перший вихід блока керування 9 з'єднаний з першими входами елементів І 61-6к, другий вихід блока керування 9 з'єднаний з входом "Запис" першого регістра 10, третій вихід блока керування 9 з'єднаний з входом "Запис" другого регістра 11, четвертий вихід блока керування 9 з'єднаний з виходом наявності результату 2 та керуючим входом комутатора 12, перша вихідна шина блока керування 9 з'єднана з інформаційними входами першого регістра 10, друга вихідна шина блока керування 9 з'єднана з інформаційними входами другого регістра 11, і-й вихід першого регістра 10 з'єднаний з першим входом і-го елемента нерівнозначність 7і, і-й вихід другого регістра 11 з'єднаний з другим входом і-го елемента нерівнозначність 7і, вихід і-го елемента нерівнозначність 7і з'єднаний з другим входом і-го елемента І 6і, вихід якого з'єднаний з рахунковим входом і-го двійкового лічильника 5і (і=1,…,к), виходи суматора 4 з'єднані з входами 1 UA 68370 U 5 10 15 комутатора 12, виходи якого з'єднані з шиною результату 3, керуючий вхід 1 з'єднаний з входом запуску блока керування 9. Працює пристрій для визначення характеристик планів багатофакторного експерименту таким чином. У блок пам'яті 8 записаний план багатофакторного експерименту. Рівні значень факторів кодуються відповідно "+"  "1", "-"  "0". Кількість факторів позначено літерою "к". Для запуску на керуючий вхід 1 подається сигнал "1" і блок керування послідовно формує на вихідних шинах значення рівнів факторів. Причому на першій вихідній шині формується значення рівнів у j-му досліді, які записуються у регістр 10 після подачі блоком керування 9 на другому виході сигналу "1", а на другій вихідній шині формується значення рівнів у j+1-му досліді, які записуються у регістр 11 після подачі блоком керування 9 на третьому виході сигналу "1" (j=1,…,к-1). Елементи нерівнозначність 7 порівнюють відповідні значення рівнів факторів у дослідах і, якщо рівні факторів змінюються, то на виході відповідного елемента нерівнозначність 7 формується сигнал "1". Для запису змін блок керування 9 формує на першому виході сигнал "1", який відкриває елементи І 6 і імпульси з виходів елементів І 6 поступають (при наявності змін) на рахунковий вхід відповідного двійкового лічильника 5. Суматор 4 визначає загальну кількість змін рівнів факторів. Після розгляду усіх дослідів блок керування 9 формує сигнал "1" на четвертому виході і загальна кількість змін поступає через комутатор 12 на шину результату 3. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Пристрій для визначення характеристик планів багатофакторного експерименту, що містить керуючий вхід, вихід наявності результату, шину результату, суматор, двійкові лічильники, елементи, причому виходи двійкових лічильників з'єднані з відповідними входами суматора, який відрізняється тим, що містить к елементів Нерівнозначність, блок пам'яті, блок керування, два регістри, комутатор, причому блок керування з'єднаний з блоком пам'яті, перший вихід блока керування з'єднаний з першими входами елементів І, другий вихід блока керування з'єднаний з входом «Запис» першого регістра, третій вихід блока керування з'єднаний з входом «Запис» другого регістра, четвертий вихід блока керування з'єднаний з виходом наявності результату та керуючим входом комутатора, перша вихідна шина блока керування з'єднана з інформаційними входами першого регістра, друга вихідна шина блока керування з'єднана з інформаційними входами другого регістра, і-й вихід першого регістра з'єднаний з першим входом і-го елемента Нерівнозначність, і-й вихід другого регістра з'єднаний з другим входом і-го елемента, вихід і-го елемента Нерівнозначність з'єднаний з другим входом і-го елемента І, вихід якого з'єднаний з рахунковим входом і-го двійкового лічильника (і = 1,...,к), виходи суматора з'єднані з входами комутатора, виходи якого з'єднані з шиною результату, керуючий вхід з’єднаний з входом запуску блока керування. 2 UA 68370 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
