Інгібітор атмосферної корозії до захисних композицій

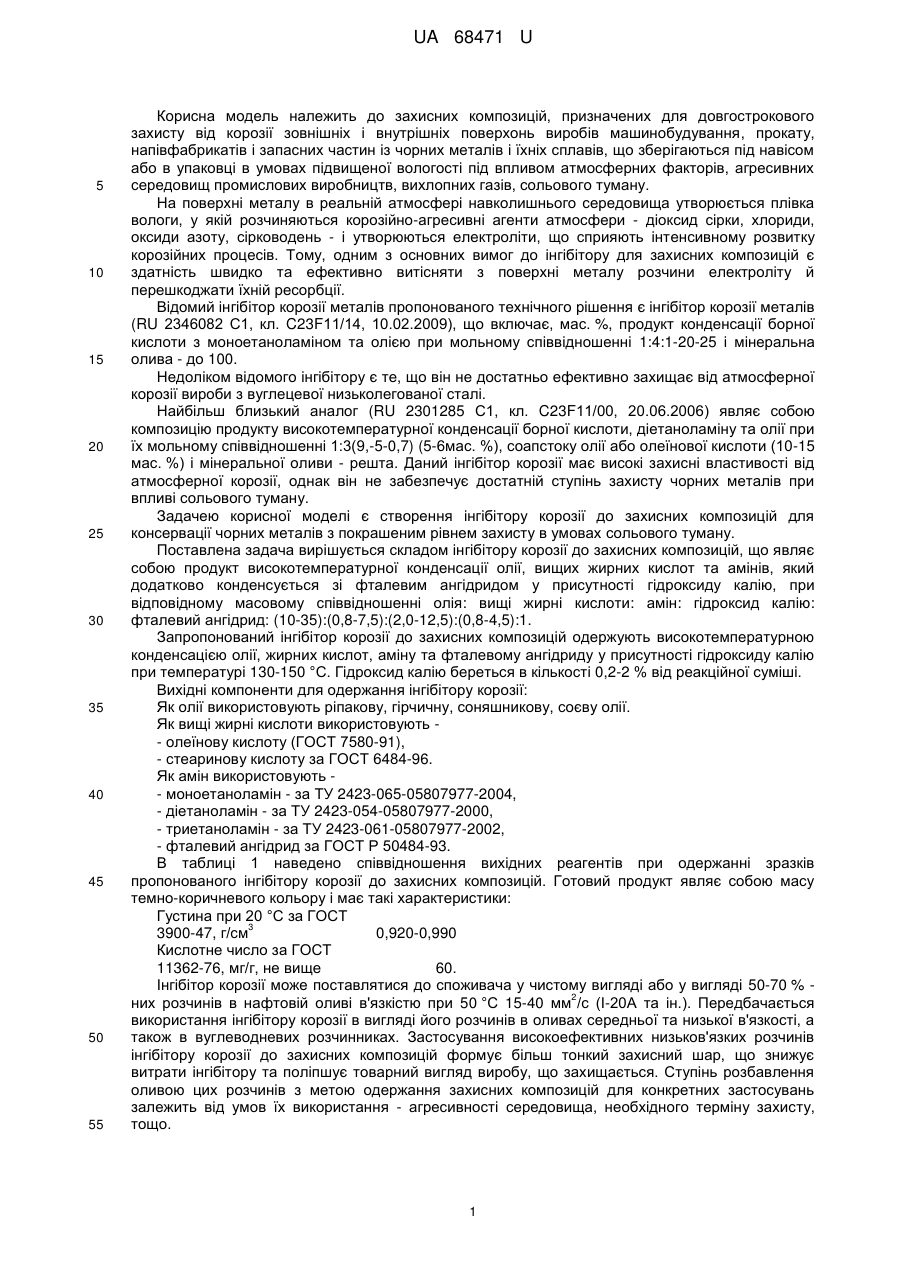

Реферат: Інгібітор корозії до захисних композицій являє собою продукт високотемпературної конденсації олії, вищих жирних кислот та амінів. Він додатково конденсується з фталевим ангідридом у присутності гідроксиду калію. UA 68471 U (12) UA 68471 U UA 68471 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до захисних композицій, призначених для довгострокового захисту від корозії зовнішніх і внутрішніх поверхонь виробів машинобудування, прокату, напівфабрикатів і запасних частин із чорних металів і їхніх сплавів, що зберігаються під навісом або в упаковці в умовах підвищеної вологості під впливом атмосферних факторів, агресивних середовищ промислових виробництв, вихлопних газів, сольового туману. На поверхні металу в реальній атмосфері навколишнього середовища утворюється плівка вологи, у якій розчиняються корозійно-агресивні агенти атмосфери - діоксид сірки, хлориди, оксиди азоту, сірководень - і утворюються електроліти, що сприяють інтенсивному розвитку корозійних процесів. Тому, одним з основних вимог до інгібітору для захисних композицій є здатність швидко та ефективно витісняти з поверхні металу розчини електроліту й перешкоджати їхній ресорбції. Відомий інгібітор корозії металів пропонованого технічного рішення є інгібітор корозії металів (RU 2346082 С1, кл. C23F11/14, 10.02.2009), що включає, мас. %, продукт конденсації борної кислоти з моноетаноламіном та олією при мольному співвідношенні 1:4:1-20-25 і мінеральна олива - до 100. Недоліком відомого інгібітору є те, що він не достатньо ефективно захищає від атмосферної корозії вироби з вуглецевої низьколегованої сталі. Найбільш близький аналог (RU 2301285 С1, кл. C23F11/00, 20.06.2006) являє собою композицію продукту високотемпературної конденсації борної кислоти, діетаноламіну та олії при їх мольному співвідношенні 1:3(9,-5-0,7) (5-6мас. %), соапстоку олії або олеїнової кислоти (10-15 мас. %) і мінеральної оливи - решта. Даний інгібітор корозії має високі захисні властивості від атмосферної корозії, однак він не забезпечує достатній ступінь захисту чорних металів при впливі сольового туману. Задачею корисної моделі є створення інгібітору корозії до захисних композицій для консервації чорних металів з покрашеним рівнем захисту в умовах сольового туману. Поставлена задача вирішується складом інгібітору корозії до захисних композицій, що являє собою продукт високотемпературної конденсації олії, вищих жирних кислот та амінів, який додатково конденсується зі фталевим ангідридом у присутності гідроксиду калію, при відповідному масовому співвідношенні олія: вищі жирні кислоти: амін: гідроксид калію: фталевий ангідрид: (10-35):(0,8-7,5):(2,0-12,5):(0,8-4,5):1. Запропонований інгібітор корозії до захисних композицій одержують високотемпературною конденсацією олії, жирних кислот, аміну та фталевому ангідриду у присутності гідроксиду калію при температурі 130-150 °C. Гідроксид калію береться в кількості 0,2-2 % від реакційної суміші. Вихідні компоненти для одержання інгібітору корозії: Як олії використовують ріпакову, гірчичну, соняшникову, соєву олії. Як вищі жирні кислоти використовують - олеїнову кислоту (ГОСТ 7580-91), - стеаринову кислоту за ГОСТ 6484-96. Як амін використовують - моноетаноламін - за ТУ 2423-065-05807977-2004, - діетаноламін - за ТУ 2423-054-05807977-2000, - триетаноламін - за ТУ 2423-061-05807977-2002, - фталевий ангідрид за ГОСТ Р 50484-93. В таблиці 1 наведено співвідношення вихідних реагентів при одержанні зразків пропонованого інгібітору корозії до захисних композицій. Готовий продукт являє собою масу темно-коричневого кольору і має такі характеристики: Густина при 20 °C за ГОСТ 3 3900-47, г/см 0,920-0,990 Кислотне число за ГОСТ 11362-76, мг/г, не вище 60. Інгібітор корозії може поставлятися до споживача у чистому вигляді або у вигляді 50-70 % 2 них розчинів в нафтовій оливі в'язкістю при 50 °C 15-40 мм /с (І-20А та ін.). Передбачається використання інгібітору корозії в вигляді його розчинів в оливах середньої та низької в'язкості, а також в вуглеводневих розчинниках. Застосування високоефективних низьков'язких розчинів інгібітору корозії до захисних композицій формує більш тонкий захисний шар, що знижує витрати інгібітору та поліпшує товарний вигляд виробу, що захищається. Ступінь розбавлення оливою цих розчинів з метою одержання захисних композицій для конкретних застосувань залежить від умов їх використання - агресивності середовища, необхідного терміну захисту, тощо. 1 UA 68471 U 5 Для виявлення ефективності пропонованого інгібітору до захисних композицій були проведені порівняльні випробування зразків модельних захисних композицій, які являли собою 15 % мас. розчини в оливі І-20А або у дизельному паливі зразків пропонованого і нерозбавленого зразка відомого (за патентом RU2301285, зразок 4) інгібіторів корозії. Склад зразка відомого інгібітору корозії для металів, мас. %: продукт високотемпературної конденсації борної кислоти, діетаноламіну та олії 5,5 соапсток олії або олеїнової кислоти 9,5 мінеральна олива 85,0. Випробування проводились в умовах камери сольового туману за ГОСТ 9.054-78 (метод 3). Результати випробувань представлені в таблиці 2. Таблиця 1 Співвідношення вихідних компонентів в зразках інгібітору корозії, який пропонується 1 2 3 Вхідні компоненти Продукт високотемпературної конденсації олії, вищих жирних кислот, амінів і фталевого ангідриду у присутності гідроксиду калію, при відповідному масовому співвідношенні: олія: вищі жирні кислоти: амін: гідроксид калію: фталевий ангідрид: (1035):(0,8-7,5):(2,0-12,5):(0,8-4,5):1: Олія, мас. відн. - ріпакова - соняшникова - гірчична Олеїнова кислота Стеаринова кислота Аміни, мас. відн. - моноетаноламін - діетаноламін - триетаноламін Фталевий ангідрид, мас. відн. Гідроксид калію (50 % мас.) 15,5 1,0 0,5 14 3 1,0 35 2,5 1,3 4,5 1,0 1,5 7,5 1 4 4 1,0 1,3 Таблиця 2 Зразки захисної композиції з інгібітором пропонованим відомим 1 2 3 Показник Захисні властивості 15 % розчину інгібітору корозії в оливи І-20 А відносно сталі 08ПС в камері сольового туману, вражена корозією площа, за 24 год., % Захисні властивості 15 % розчину інгібітору корозії в дизельному паливі відносно сталі Ст10 в камері сольового туману, вражена корозією площа, за 96 год., % 0 2 5 20 0 0 0 50 10 З даних таблиці 2 видно, що композиція із пропонованим інгібітором до захисних композицій проявляє більш високі захисні властивості - частка площі прокородованої поверхні як відносно сталі 08ПС, так і сталі Ст 10, менша на 15-100 %, ніж при застосуванні відомого інгібітору корозії. 15 2 UA 68471 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Інгібітор корозії до захисних композицій, що являє собою продукт високотемпературної конденсації олії, вищих жирних кислот та амінів, який відрізняється тим, що додатково конденсується з фталевим ангідридом у присутності гідроксиду калію, при відповідному масовому співвідношенні: олія : вищі жирні кислоти : амін : гідроксид калію : фталевий ангідрид: (10-35):(0,8-7,5):(2,0-12,5):(0,8-4,5):1. Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
