Інгібітор атмосферної корозії

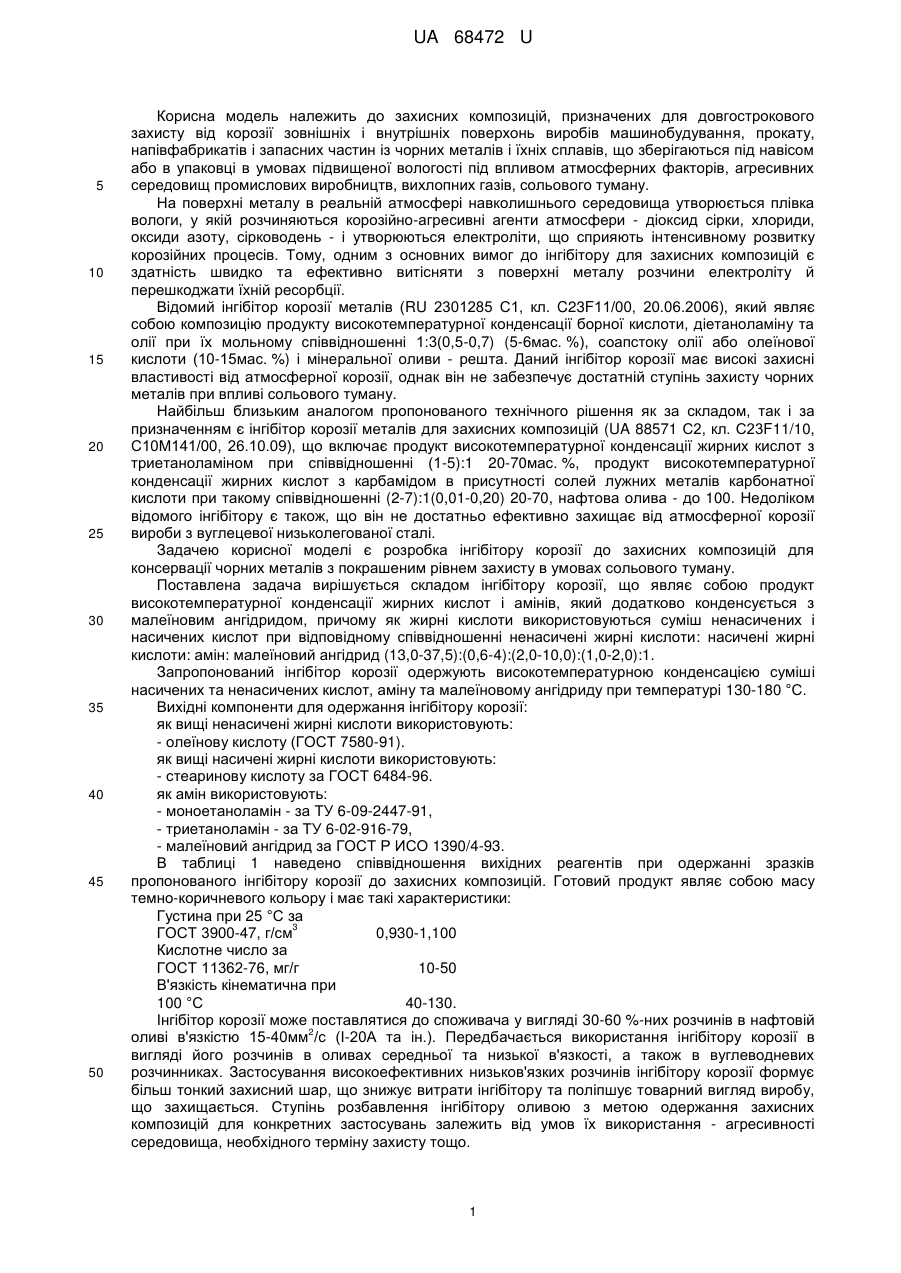

Реферат: Інгібітор корозії до захисних композицій являє собою продукт високотемпературної конденсації жирних кислот і амінів, який додатково конденсується з малеїновим ангідридом. Як жирні кислоти використовуються суміш ненасичених і насичених кислот. UA 68472 U (12) UA 68472 U UA 68472 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до захисних композицій, призначених для довгострокового захисту від корозії зовнішніх і внутрішніх поверхонь виробів машинобудування, прокату, напівфабрикатів і запасних частин із чорних металів і їхніх сплавів, що зберігаються під навісом або в упаковці в умовах підвищеної вологості під впливом атмосферних факторів, агресивних середовищ промислових виробництв, вихлопних газів, сольового туману. На поверхні металу в реальній атмосфері навколишнього середовища утворюється плівка вологи, у якій розчиняються корозійно-агресивні агенти атмосфери - діоксид сірки, хлориди, оксиди азоту, сірководень - і утворюються електроліти, що сприяють інтенсивному розвитку корозійних процесів. Тому, одним з основних вимог до інгібітору для захисних композицій є здатність швидко та ефективно витісняти з поверхні металу розчини електроліту й перешкоджати їхній ресорбції. Відомий інгібітор корозії металів (RU 2301285 С1, кл. C23F11/00, 20.06.2006), який являє собою композицію продукту високотемпературної конденсації борної кислоти, діетаноламіну та олії при їх мольному співвідношенні 1:3(0,5-0,7) (5-6мас. %), соапстоку олії або олеїнової кислоти (10-15мас. %) і мінеральної оливи - решта. Даний інгібітор корозії має високі захисні властивості від атмосферної корозії, однак він не забезпечує достатній ступінь захисту чорних металів при впливі сольового туману. Найбільш близьким аналогом пропонованого технічного рішення як за складом, так і за призначенням є інгібітор корозії металів для захисних композицій (UA 88571 С2, кл. С23F11/10, С10М141/00, 26.10.09), що включає продукт високотемпературної конденсації жирних кислот з триетаноламіном при співвідношенні (1-5):1 20-70мас. %, продукт високотемпературної конденсації жирних кислот з карбамідом в присутності солей лужних металів карбонатної кислоти при такому співвідношенні (2-7):1(0,01-0,20) 20-70, нафтова олива - до 100. Недоліком відомого інгібітору є також, що він не достатньо ефективно захищає від атмосферної корозії вироби з вуглецевої низьколегованої сталі. Задачею корисної моделі є розробка інгібітору корозії до захисних композицій для консервації чорних металів з покрашеним рівнем захисту в умовах сольового туману. Поставлена задача вирішується складом інгібітору корозії, що являє собою продукт високотемпературної конденсації жирних кислот і амінів, який додатково конденсується з малеїновим ангідридом, причому як жирні кислоти використовуються суміш ненасичених і насичених кислот при відповідному співвідношенні ненасичені жирні кислоти: насичені жирні кислоти: амін: малеїновий ангідрид (13,0-37,5):(0,6-4):(2,0-10,0):(1,0-2,0):1. Запропонований інгібітор корозії одержують високотемпературною конденсацією суміші насичених та ненасичених кислот, аміну та малеїновому ангідриду при температурі 130-180 °C. Вихідні компоненти для одержання інгібітору корозії: як вищі ненасичені жирні кислоти використовують: - олеїнову кислоту (ГОСТ 7580-91). як вищі насичені жирні кислоти використовують: - стеаринову кислоту за ГОСТ 6484-96. як амін використовують: - моноетаноламін - за ТУ 6-09-2447-91, - триетаноламін - за ТУ 6-02-916-79, - малеїновий ангідрид за ГОСТ Р ИСО 1390/4-93. В таблиці 1 наведено співвідношення вихідних реагентів при одержанні зразків пропонованого інгібітору корозії до захисних композицій. Готовий продукт являє собою масу темно-коричневого кольору і має такі характеристики: Густина при 25 °C за 3 ГОСТ 3900-47, г/см 0,930-1,100 Кислотне число за ГОСТ 11362-76, мг/г 10-50 В'язкість кінематична при 100 °C 40-130. Інгібітор корозії може поставлятися до споживача у вигляді 30-60 %-них розчинів в нафтовій 2 оливі в'язкістю 15-40мм /с (І-20А та ін.). Передбачається використання інгібітору корозії в вигляді його розчинів в оливах середньої та низької в'язкості, а також в вуглеводневих розчинниках. Застосування високоефективних низьков'язких розчинів інгібітору корозії формує більш тонкий захисний шар, що знижує витрати інгібітору та поліпшує товарний вигляд виробу, що захищається. Ступінь розбавлення інгібітору оливою з метою одержання захисних композицій для конкретних застосувань залежить від умов їх використання - агресивності середовища, необхідного терміну захисту тощо. 1 UA 68472 U 5 Для виявлення ефективності пропонованої присадки були проведені порівняльні випробування зразків модельних захисних композицій, які являли собою 15 % мас. розчини в оливі І-20А або у дизельному паливі зразків пропонованого і зразка відомого (за патентом RU 2135640, зразок 4) інгібіторів корозії. Склад зразка відомого інгібітору корозії для металів, мас. %: Продукт високотемпературної конденсації жирних кислот з триетаноламіном при співвідношенні 4:1 54 Продукт високотемпературної конденсації жирних кислот з карбамідом в присутності солей лужних металів карбонатної кислоти при співвідношенні 6:1:0,015 25 нафтова олива до 100. Випробування проводились в умовах камери сольового туману за ГОСТ 9.054-78 (метод 3). Результати випробувань представлені в таблиці 2. Таблиця 1 Співвідношення вихідних компонентів (мас.) в зразках інгібітору корозії, який пропонується 1 2 3 Вхідні компоненти Продукт конденсації олеїнової кислоти, стеаринової кислоти, амінів, малеїнового ангідриду при відповідному співвідношенні (13,0-37,5):(0,64):(2,0-10,0):(1,0-2,0):1: Олеїнова кислота, мас. відн. 32,5 Стеаринова кислота, мас. відн. 4 Суміш амінів, мас. відн.: TEA 10 МЕА 2,5 16 1 15 1 2,6 1,4 5 5 Таблиця 2 Зразки захисної композиції зі зразками інгібітору пропонованого відомого 1 2 3 Показник Захисні властивості 15 % розчину інгібітору корозії в оливі І-20 А відносно сталі 08ПС в камері сольового туману, вражена корозією площа, за 72 год. % 10 Захисні властивості 15 % розчину інгібітору корозії в дизельному паливі відносно сталі 08ПС в камері сольового туману, вражена корозією площа, за 24 год. % 0 7 0 25 0 15 28 10 З даних таблиці 2 видно, що композиція із пропонованим інгібітором проявляє більш високі захисні властивості - частка площі прокородованої поверхні відносно сталі 08ПС менша на 13100 %, ніж при застосуванні відомого інгібітору корозії. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Інгібітор корозії до захисних композицій, що являє собою продукт високотемпературної конденсації жирних кислот і амінів, який додатково конденсується з малеїновим ангідридом, причому як жирні кислоти використовуються суміш ненасичених і насичених кислот при 2 UA 68472 U відповідному співвідношенні: ненасичені жирні кислоти: насичені жирні кислоти: амін: малеїновий ангідрид: (13,0-37,5):(0,6-4):(2,0-10,0):(1,0-2,0):1. Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
