Роторний млин

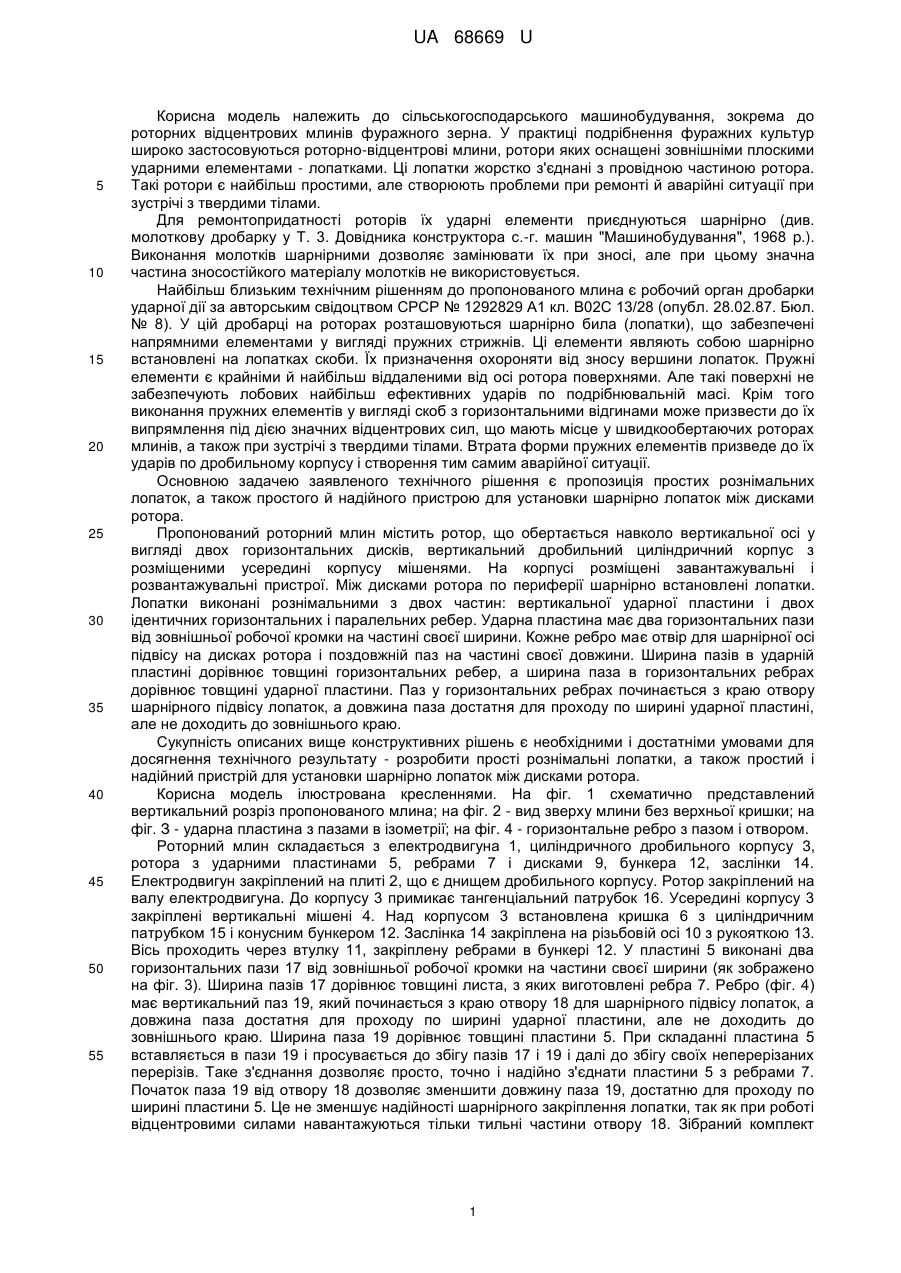

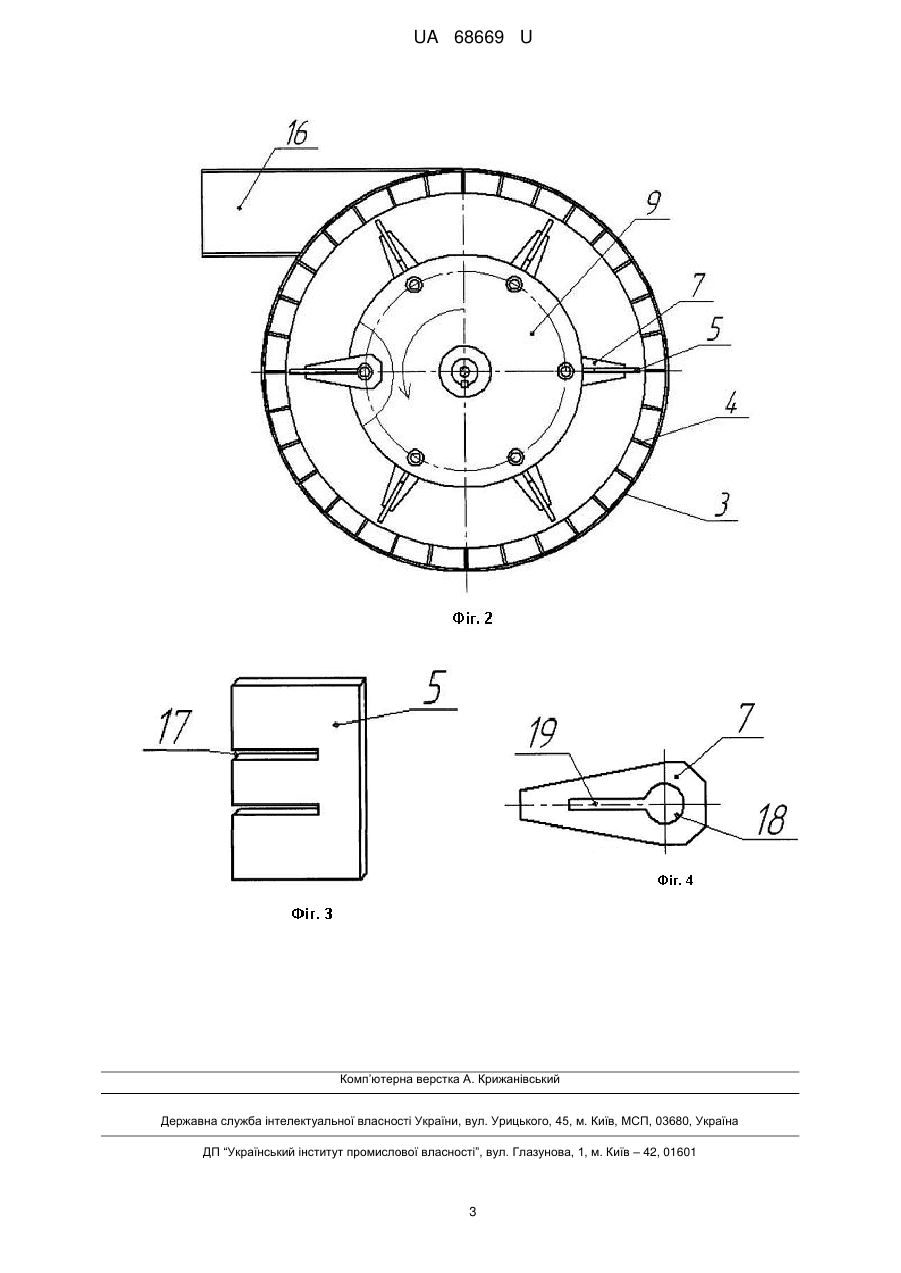

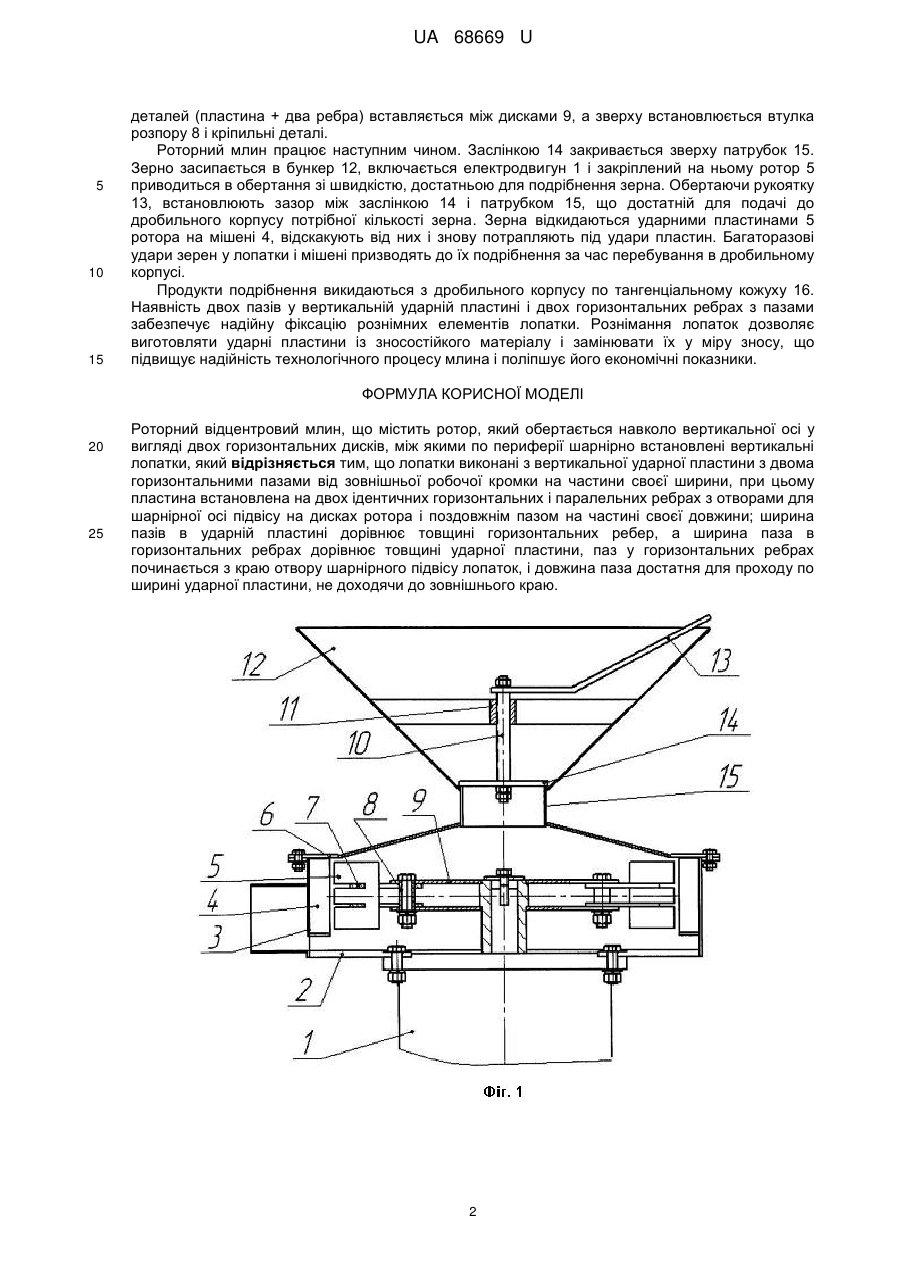

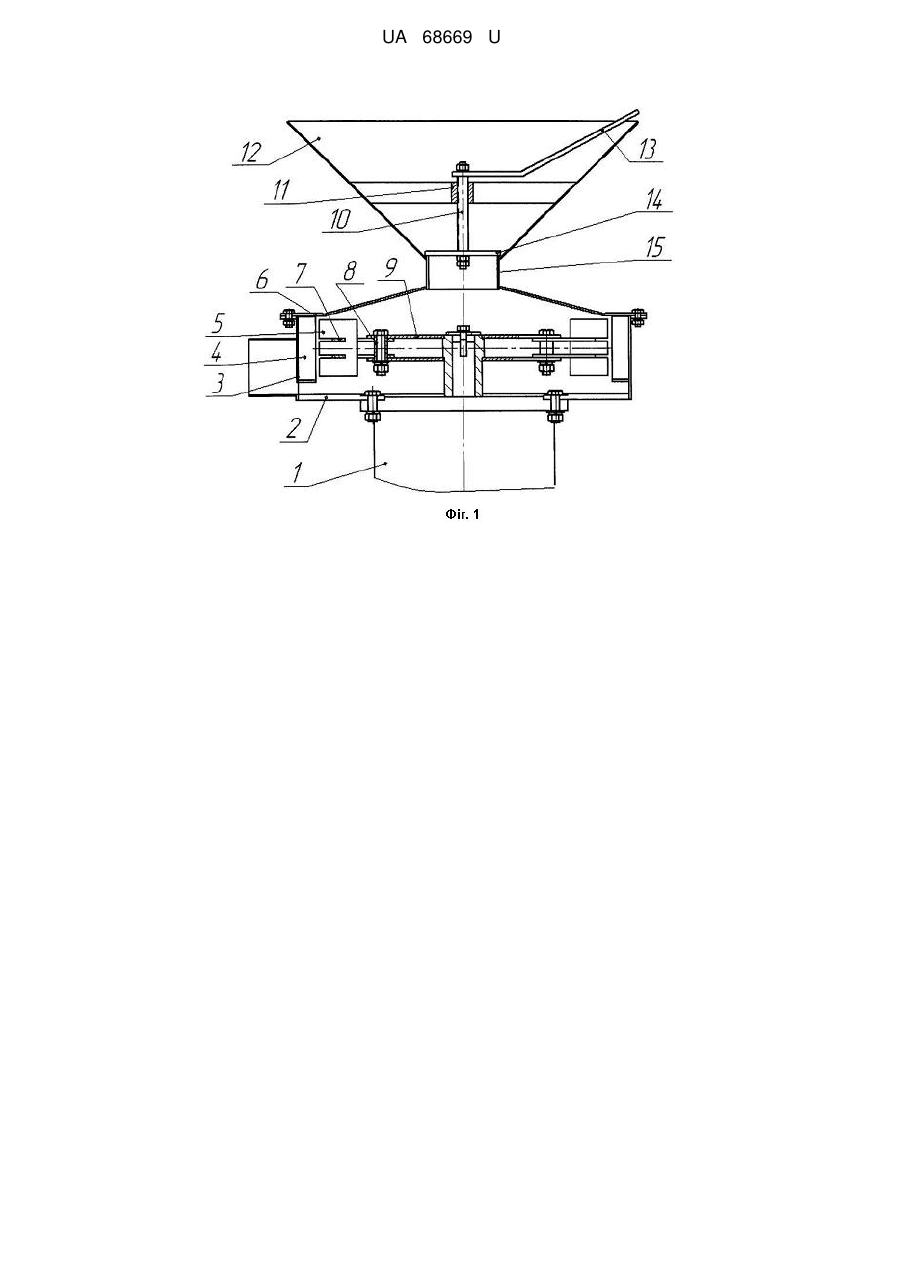

Реферат: UA 68669 U UA 68669 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до роторних відцентрових млинів фуражного зерна. У практиці подрібнення фуражних культур широко застосовуються роторно-відцентрові млини, ротори яких оснащені зовнішніми плоскими ударними елементами - лопатками. Ці лопатки жорстко з'єднані з провідною частиною ротора. Такі ротори є найбільш простими, але створюють проблеми при ремонті й аварійні ситуації при зустрічі з твердими тілами. Для ремонтопридатності роторів їх ударні елементи приєднуються шарнірно (див. молоткову дробарку у Т. 3. Довідника конструктора с.-г. машин "Машинобудування", 1968 p.). Виконання молотків шарнірними дозволяє замінювати їх при зносі, але при цьому значна частина зносостійкого матеріалу молотків не використовується. Найбільш близьким технічним рішенням до пропонованого млина є робочий орган дробарки ударної дії за авторським свідоцтвом СРСР № 1292829 А1 кл. В02С 13/28 (опубл. 28.02.87. Бюл. № 8). У цій дробарці на роторах розташовуються шарнірно била (лопатки), що забезпечені напрямними елементами у вигляді пружних стрижнів. Ці елементи являють собою шарнірно встановлені на лопатках скоби. Їх призначення охороняти від зносу вершини лопаток. Пружні елементи є крайніми й найбільш віддаленими від осі ротора поверхнями. Але такі поверхні не забезпечують лобових найбільш ефективних ударів по подрібнювальній масі. Крім того виконання пружних елементів у вигляді скоб з горизонтальними відгинами може призвести до їх випрямлення під дією значних відцентрових сил, що мають місце у швидкообертаючих роторах млинів, а також при зустрічі з твердими тілами. Втрата форми пружних елементів призведе до їх ударів по дробильному корпусу і створення тим самим аварійної ситуації. Основною задачею заявленого технічного рішення є пропозиція простих рознімальних лопаток, а також простого й надійного пристрою для установки шарнірно лопаток між дисками ротора. Пропонований роторний млин містить ротор, що обертається навколо вертикальної осі у вигляді двох горизонтальних дисків, вертикальний дробильний циліндричний корпус з розміщеними усередині корпусу мішенями. На корпусі розміщені завантажувальні і розвантажувальні пристрої. Між дисками ротора по периферії шарнірно встановлені лопатки. Лопатки виконані рознімальними з двох частин: вертикальної ударної пластини і двох ідентичних горизонтальних і паралельних ребер. Ударна пластина має два горизонтальних пази від зовнішньої робочої кромки на частині своєї ширини. Кожне ребро має отвір для шарнірної осі підвісу на дисках ротора і поздовжній паз на частині своєї довжини. Ширина пазів в ударній пластині дорівнює товщині горизонтальних ребер, а ширина паза в горизонтальних ребрах дорівнює товщині ударної пластини. Паз у горизонтальних ребрах починається з краю отвору шарнірного підвісу лопаток, а довжина паза достатня для проходу по ширині ударної пластині, але не доходить до зовнішнього краю. Сукупність описаних вище конструктивних рішень є необхідними і достатніми умовами для досягнення технічного результату - розробити прості рознімальні лопатки, а також простий і надійний пристрій для установки шарнірно лопаток між дисками ротора. Корисна модель ілюстрована кресленнями. На фіг. 1 схематично представлений вертикальний розріз пропонованого млина; на фіг. 2 - вид зверху млини без верхньої кришки; на фіг. З - ударна пластина з пазами в ізометрії; на фіг. 4 - горизонтальне ребро з пазом і отвором. Роторний млин складається з електродвигуна 1, циліндричного дробильного корпусу 3, ротора з ударними пластинами 5, ребрами 7 і дисками 9, бункера 12, заслінки 14. Електродвигун закріплений на плиті 2, що є днищем дробильного корпусу. Ротор закріплений на валу електродвигуна. До корпусу 3 примикає тангенціальний патрубок 16. Усередині корпусу 3 закріплені вертикальні мішені 4. Над корпусом 3 встановлена кришка 6 з циліндричним патрубком 15 і конусним бункером 12. Заслінка 14 закріплена на різьбовій осі 10 з рукояткою 13. Вісь проходить через втулку 11, закріплену ребрами в бункері 12. У пластині 5 виконані два горизонтальних пази 17 від зовнішньої робочої кромки на частини своєї ширини (як зображено на фіг. 3). Ширина пазів 17 дорівнює товщині листа, з яких виготовлені ребра 7. Ребро (фіг. 4) має вертикальний паз 19, який починається з краю отвору 18 для шарнірного підвісу лопаток, а довжина паза достатня для проходу по ширині ударної пластини, але не доходить до зовнішнього краю. Ширина паза 19 дорівнює товщині пластини 5. При складанні пластина 5 вставляється в пази 19 і просувається до збігу пазів 17 і 19 і далі до збігу своїх неперерізаних перерізів. Таке з'єднання дозволяє просто, точно і надійно з'єднати пластини 5 з ребрами 7. Початок паза 19 від отвору 18 дозволяє зменшити довжину паза 19, достатню для проходу по ширині пластини 5. Це не зменшує надійності шарнірного закріплення лопатки, так як при роботі відцентровими силами навантажуються тільки тильні частини отвору 18. Зібраний комплект 1 UA 68669 U 5 10 15 деталей (пластина + два ребра) вставляється між дисками 9, а зверху встановлюється втулка розпору 8 і кріпильні деталі. Роторний млин працює наступним чином. Заслінкою 14 закривається зверху патрубок 15. Зерно засипається в бункер 12, включається електродвигун 1 і закріплений на ньому ротор 5 приводиться в обертання зі швидкістю, достатньою для подрібнення зерна. Обертаючи рукоятку 13, встановлюють зазор між заслінкою 14 і патрубком 15, що достатній для подачі до дробильного корпусу потрібної кількості зерна. Зерна відкидаються ударними пластинами 5 ротора на мішені 4, відскакують від них і знову потрапляють під удари пластин. Багаторазові удари зерен у лопатки і мішені призводять до їх подрібнення за час перебування в дробильному корпусі. Продукти подрібнення викидаються з дробильного корпусу по тангенціальному кожуху 16. Наявність двох пазів у вертикальній ударній пластині і двох горизонтальних ребрах з пазами забезпечує надійну фіксацію рознімних елементів лопатки. Рознімання лопаток дозволяє виготовляти ударні пластини із зносостійкого матеріалу і замінювати їх у міру зносу, що підвищує надійність технологічного процесу млина і поліпшує його економічні показники. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Роторний відцентровий млин, що містить ротор, який обертається навколо вертикальної осі у вигляді двох горизонтальних дисків, між якими по периферії шарнірно встановлені вертикальні лопатки, який відрізняється тим, що лопатки виконані з вертикальної ударної пластини з двома горизонтальними пазами від зовнішньої робочої кромки на частини своєї ширини, при цьому пластина встановлена на двох ідентичних горизонтальних і паралельних ребрах з отворами для шарнірної осі підвісу на дисках ротора і поздовжнім пазом на частині своєї довжини; ширина пазів в ударній пластині дорівнює товщині горизонтальних ребер, а ширина паза в горизонтальних ребрах дорівнює товщині ударної пластини, паз у горизонтальних ребрах починається з краю отвору шарнірного підвісу лопаток, і довжина паза достатня для проходу по ширині ударної пластини, не доходячи до зовнішнього краю. 2 UA 68669 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
