Стенд для дослідження газодинаміки та теплопереносу турбулентних газових середовищ методом голографічної інтерферометрії
Формула / Реферат

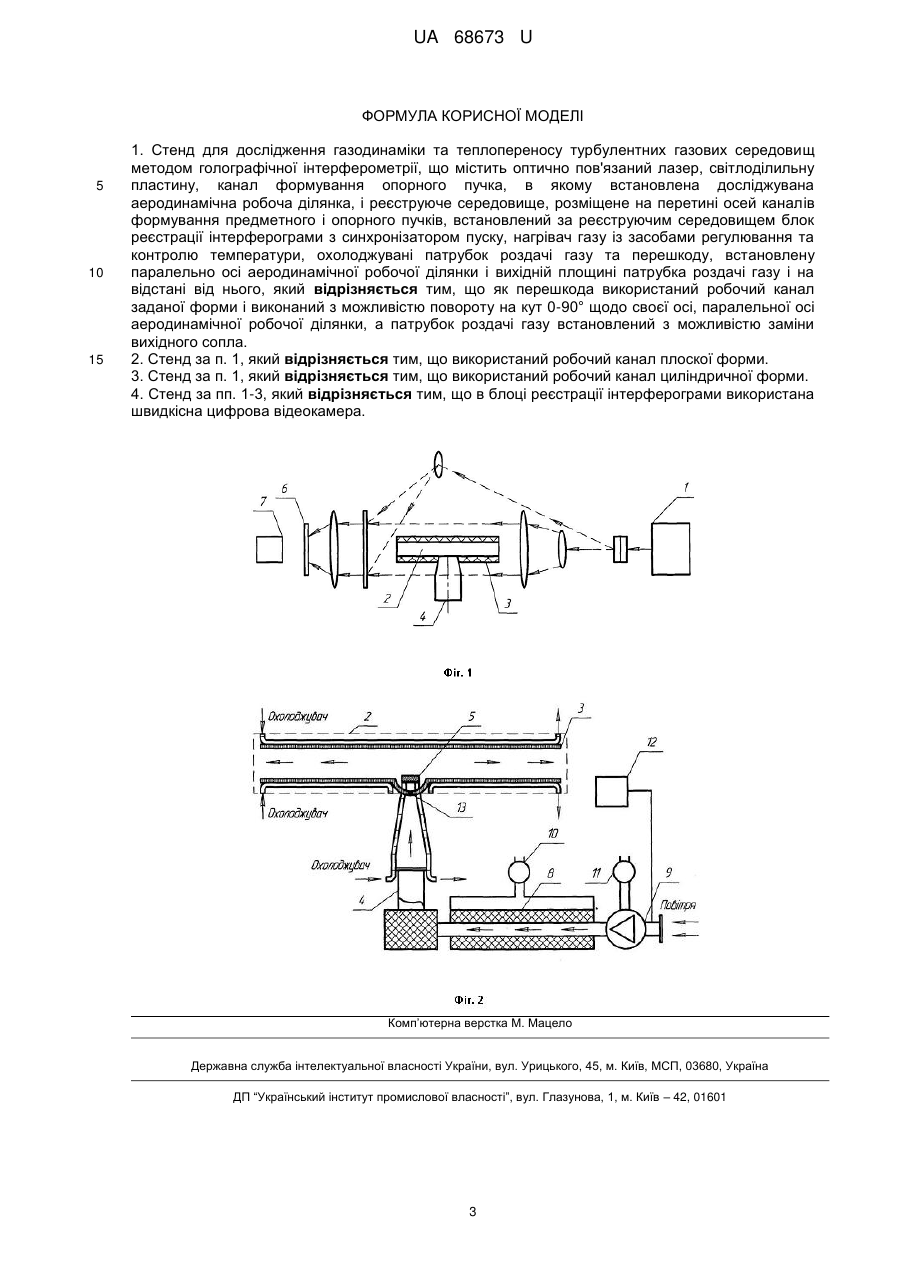

1. Стенд для дослідження газодинаміки та теплопереносу турбулентних газових середовищ методом голографічної інтерферометри, що містить оптично пов'язаний лазер, світлоділильну пластину, канал формування опорного пучка, в якому встановлена досліджувана аеродинамічна робоча ділянка, і реєструюче середовище, розміщене на перетині осей каналів формування предметного і опорного пучків, встановлений за реєструючим середовищем блок реєстрації інтерферограми з синхронізатором пуску, нагрівач газу із засобами регулювання та контролю температури, охолоджувані патрубок роздачі газу та перешкоду, встановлену паралельно осі аеродинамічної робочої ділянки і вихідній площині патрубка роздачі газу і на відстані від нього, який відрізняється тим, що як перешкода використаний робочий канал заданої форми і виконаний з можливістю повороту на кут 0-90° щодо своєї осі, паралельної осі аеродинамічної робочої ділянки, а патрубок роздачі газу встановлений з можливістю заміни вихідного сопла.
2. Стенд за п. 1, який відрізняється тим, що використаний робочий канал плоскої форми.
3. Стенд за п. 1, який відрізняється тим, що використаний робочий канал циліндричної форми.
4. Стенд за пп. 1-3, який відрізняється тим, що в блоці реєстрації інтерферограми використана швидкісна цифрова відеокамера.
Текст

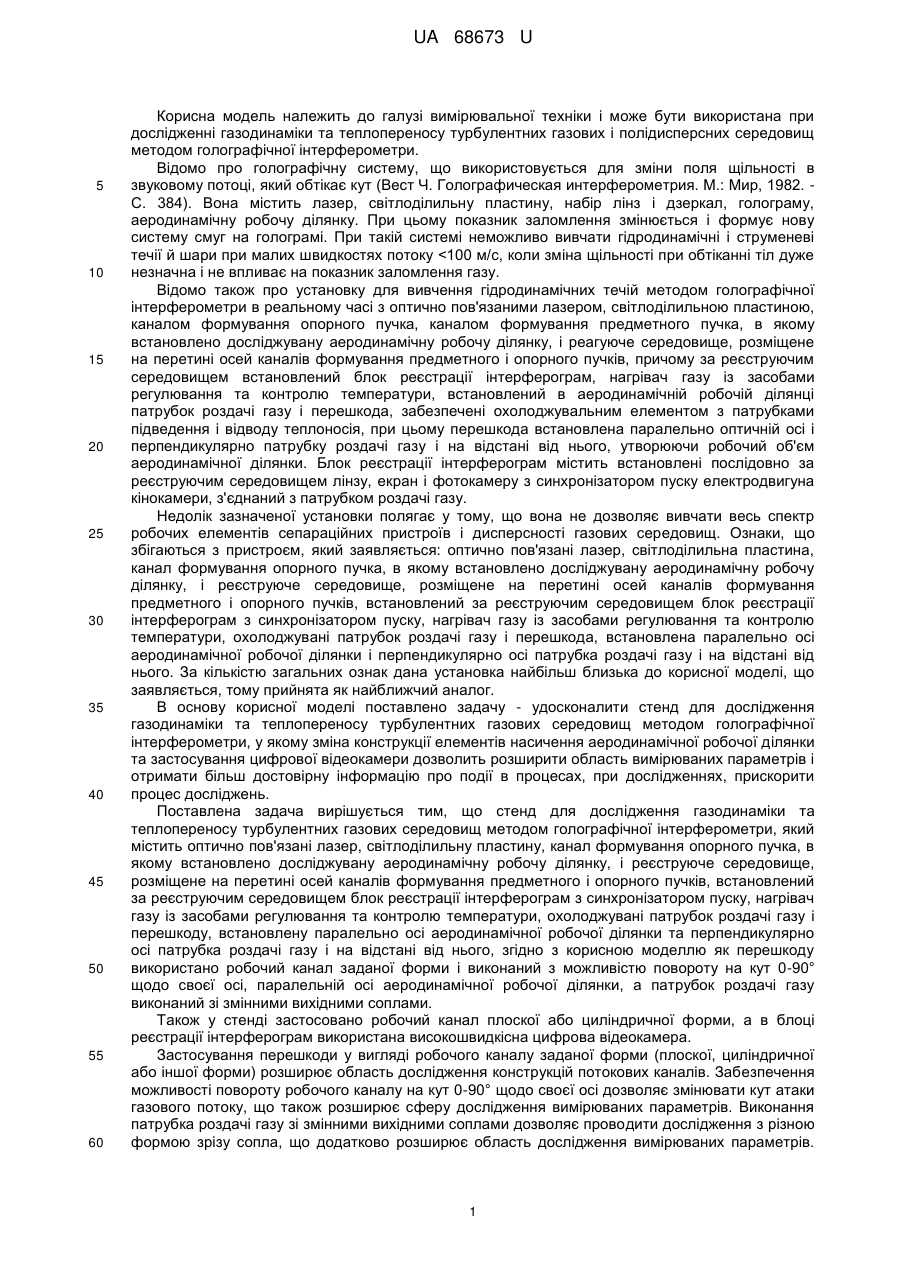

Реферат: UA 68673 U UA 68673 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі вимірювальної техніки і може бути використана при дослідженні газодинаміки та теплопереносу турбулентних газових і полідисперсних середовищ методом голографічної інтерферометри. Відомо про голографічну систему, що використовується для зміни поля щільності в звуковому потоці, який обтікає кут (Вест Ч. Голографическая интерферометрия. М.: Мир, 1982. С. 384). Вона містить лазер, світлоділильну пластину, набір лінз і дзеркал, голограму, аеродинамічну робочу ділянку. При цьому показник заломлення змінюється і формує нову систему смуг на голограмі. При такій системі неможливо вивчати гідродинамічні і струменеві течії й шари при малих швидкостях потоку
ДивитисяДодаткова інформація
Назва патенту англійськоюBench for study of gas-dynamics and heat transfer of turbulent gas media by method of holographic interferometry
Автори англійськоюRyzhkov Serhii Serhiiovych
Назва патенту російськоюСтенд для исследования газодинамики и теплопереноса турбулентных газовых сред методом голографичнеской интерферометрии
Автори російськоюРыжков Сергей Сергеевич
МПК / Мітки
МПК: G01B 9/02
Мітки: газових, турбулентних, стенд, дослідження, газодинаміки, теплопереносу, інтерферометрії, методом, голографічної, середовищ
