Пристрій для визначення експлуатаційних характеристик фотовольтаїчних перетворювачів

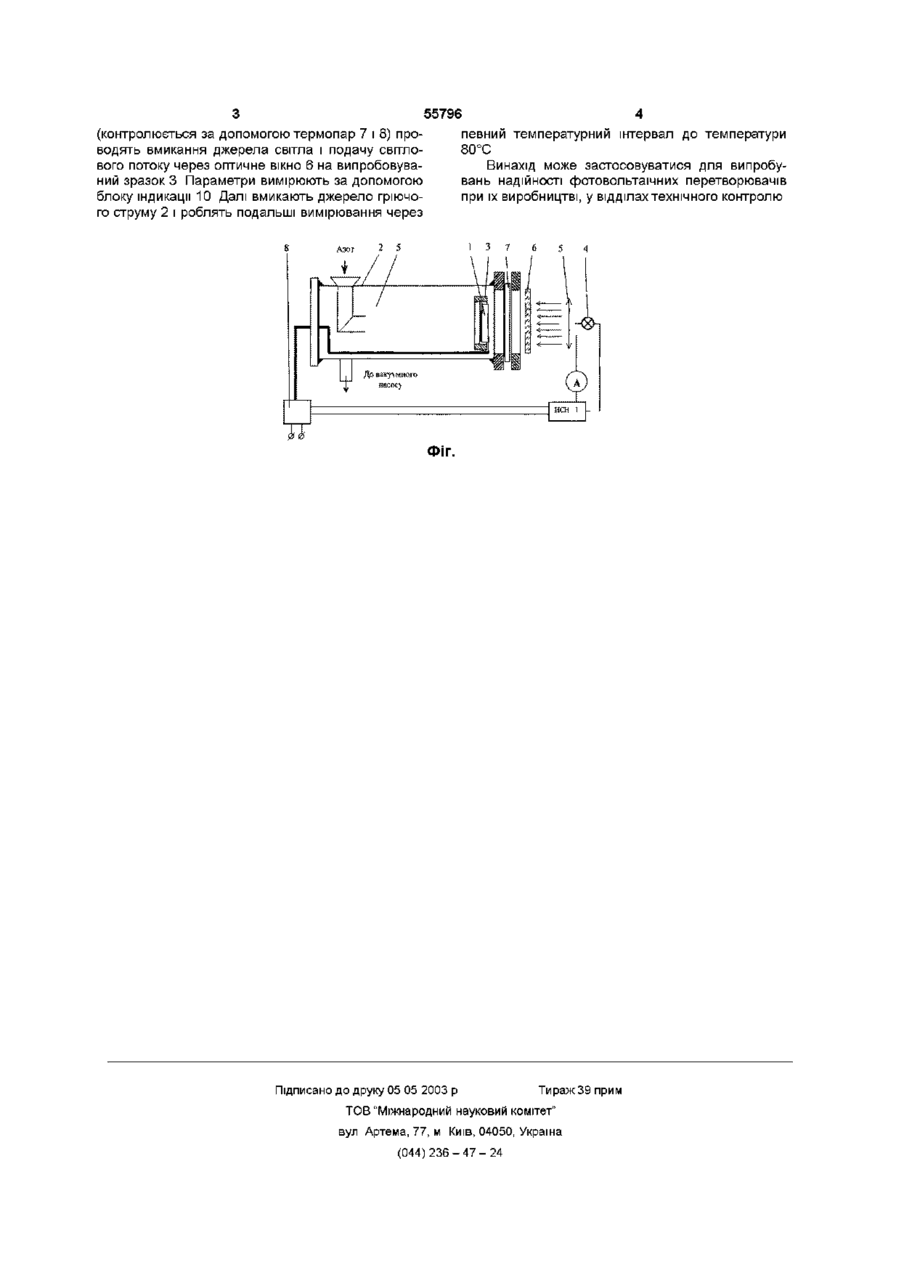

Пристрій для вивчення експлуатаційних характеристик фотовольтаїчних перетворювачів, що містить охолоджувач, джерело гріючого струму, блок вимірювання температури, блок індикації, який відрізняється тим, що пристрій виконаний у вигляді вакуумної камери з оптичним вікном, в якій розташований мідний під клад коутримувач, що нагрівається, який зворотним боком з'єднаний з охолоджувачем, виконаним у вигляді труби Винахід відноситься до області випробування окремих напівпровідникових матеріалів, зокрема до вимірювальних приладів Відомий пристрій для визначення координатної залежності фотоедс світлочутливих елементів (ас колишнього СРСР №1506401), який складається з джерела модульованого світла, підсилювача, вихід якого підключений до одного з входів блоку управління, детектора, а з метою підвищення точності вимірювання джерело модульованого світла розміщене на каретці двохкоординатного самописця, з'єднаного з аналоговим ЕОМ, однак цим пристроєм неможливо вивчити експлуатаційні характеристики фотовольтаїчних перетворювачів через неможливість створення необхідного технологічного середовища мати імітацію умов космічного простору, а також значних градієнтів температур Поставлена задача досягається тим, що пристрій для вивчення експлуатаційних характеристик фотовольтаїчних перетворювачів, що містить охолоджувач, джерело гріючого струму, блок вимірювання температури, блок індикації, виконаний у вигляді вакуумної камери з оптичним вікном, у якій розташований мідний під клад коутримувач, що нагрівається, зворотнім боком з'єднаний з охолоджувачем, виконаним у вигляді труби Виконання пристрою у вигляді вакуумної камери з розташованим в ній мідним підкладкоутримувачем, що нагрівається, який зворотнім боком з'єднаний з охолоджувачем дозволяє отримати умови, що імітують космічний простір, а також значні градієнти температур Пристрій зображений на фігурі в розрізі вздовж Пристрій містить вакуумну камеру 1, в якій розташовано джерело гріючого струму 2, випробовуваний зразок 3, закріплений на мідному підкладкоутримувачі 4, який зворотнім боком з'єднаний з трубчатим охолоджувачем 5 Вакуумна камера 1 має оптичне вікно 6 У вакуумній камері 1 розташовані термопари 7 і 8 з виходом 9, з'єднаним з блоком індикації 10 Пристрій працює таким чином У вакуумній камері 1 створюють тиск 10 4 Па, потім трубчатий охолоджувач 4 заповнюють рідким азотом Після приведення системи охолоджувач 5 - мідний підкладкоутримувач 4 - випробовуваний зразок 3 в стан теплової рівноваги Найбільш близьким до передбачуваного винаходу є пристрій для визначення координатної залежності фотоедс світлочутливих елементів (а с колишнього СРСР №1506401 -прототип) Пристрій містить охолоджувач, джерело гріючого струму, блок вимірювання температури, блок індикації Однак даний пристрій не може бути використаний для вивчення експлуатаційних характеристик фотовольтаїчних перетворювачів За його допомогою неможливо імітувати умови, близькі до експлуатаційних у відкритому космосі, а також велику різницю температур між тильною поверхнею підкладки та її фоточутливим шаром Задачею винаходу є створення пристрою для вивчення експлуатаційних характеристик фотовольтаїчних перетворювачів, в якому можливо було б за рахунок конструктивних особливостей отри (О ю ю (контролюється за допомогою термопар 7 і 8) проводять вмикання джерела світла і подачу світлового потоку через оптичне вікно 6 на випробовуваний зразок 3 Параметри вимірюють за допомогою блоку індикації 10 Далі вмикають джерело гріючого струму 2 і роблять подальші вимірювання через 55796 певний температурний інтервал до температури 80°С Винахід може застосовуватися для випробувань надійності фотовольтаїчних перетворювачів при їх виробництві, у відділах технічного контролю З 7 5 4 ФІГ. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
