Підйомно-затискний пристрій

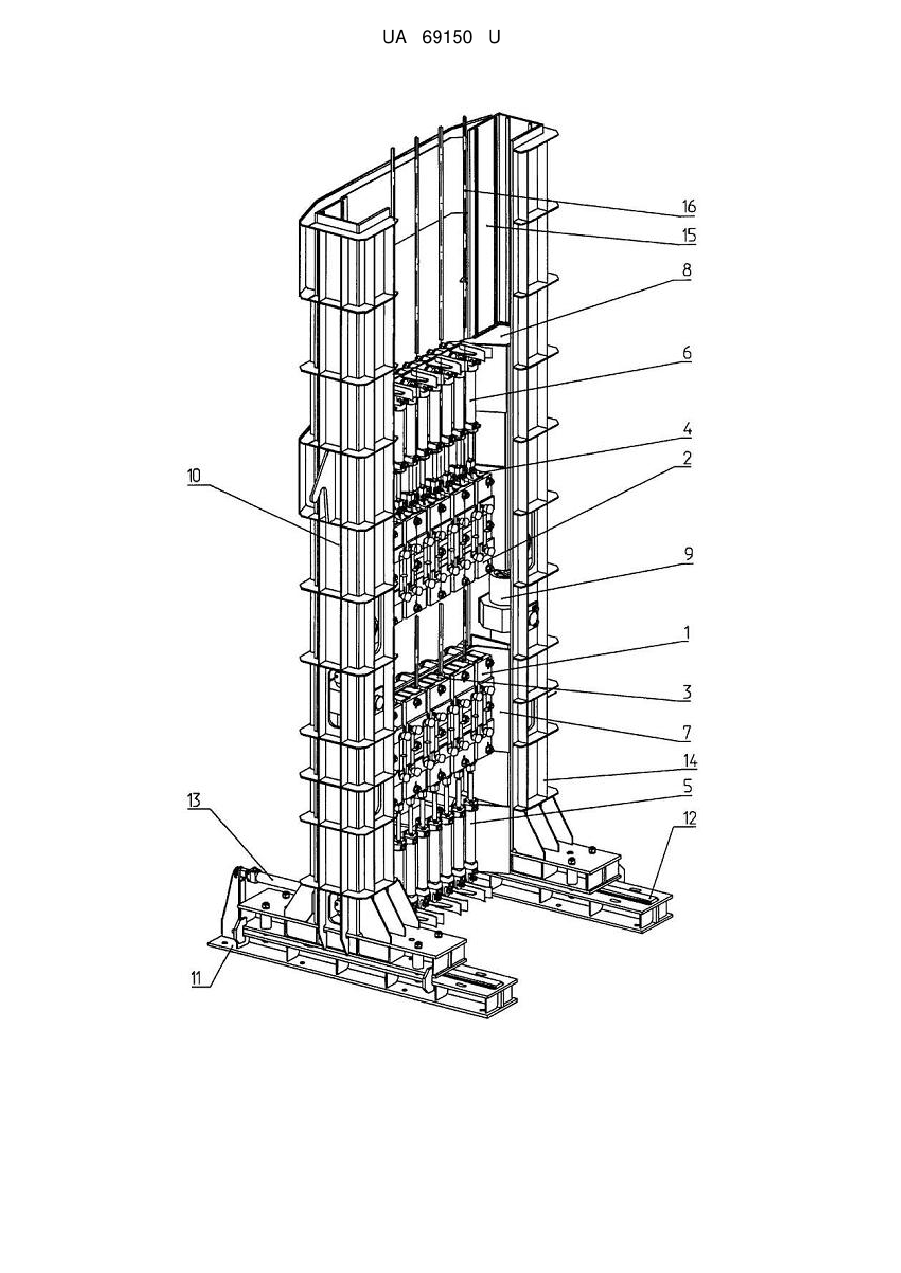

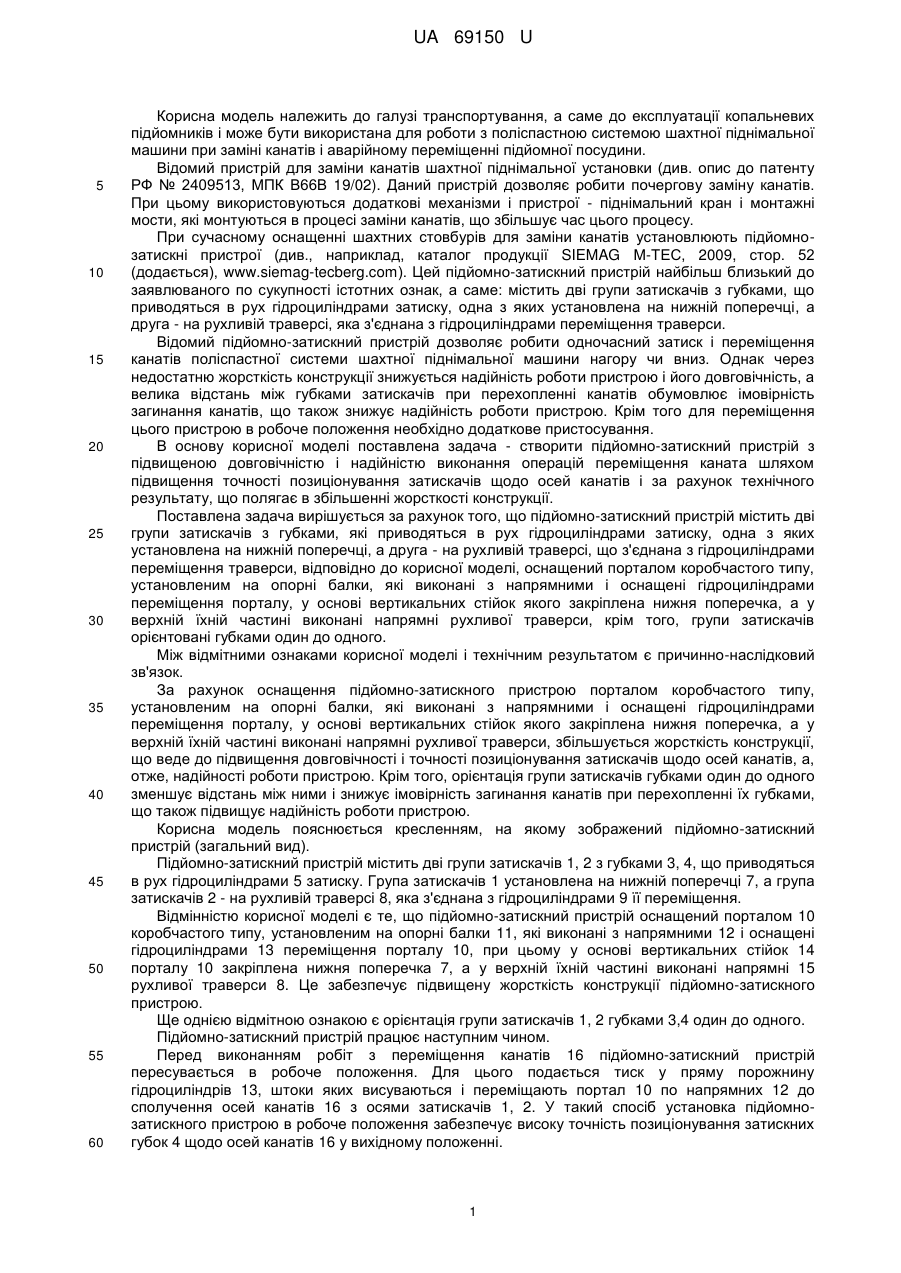

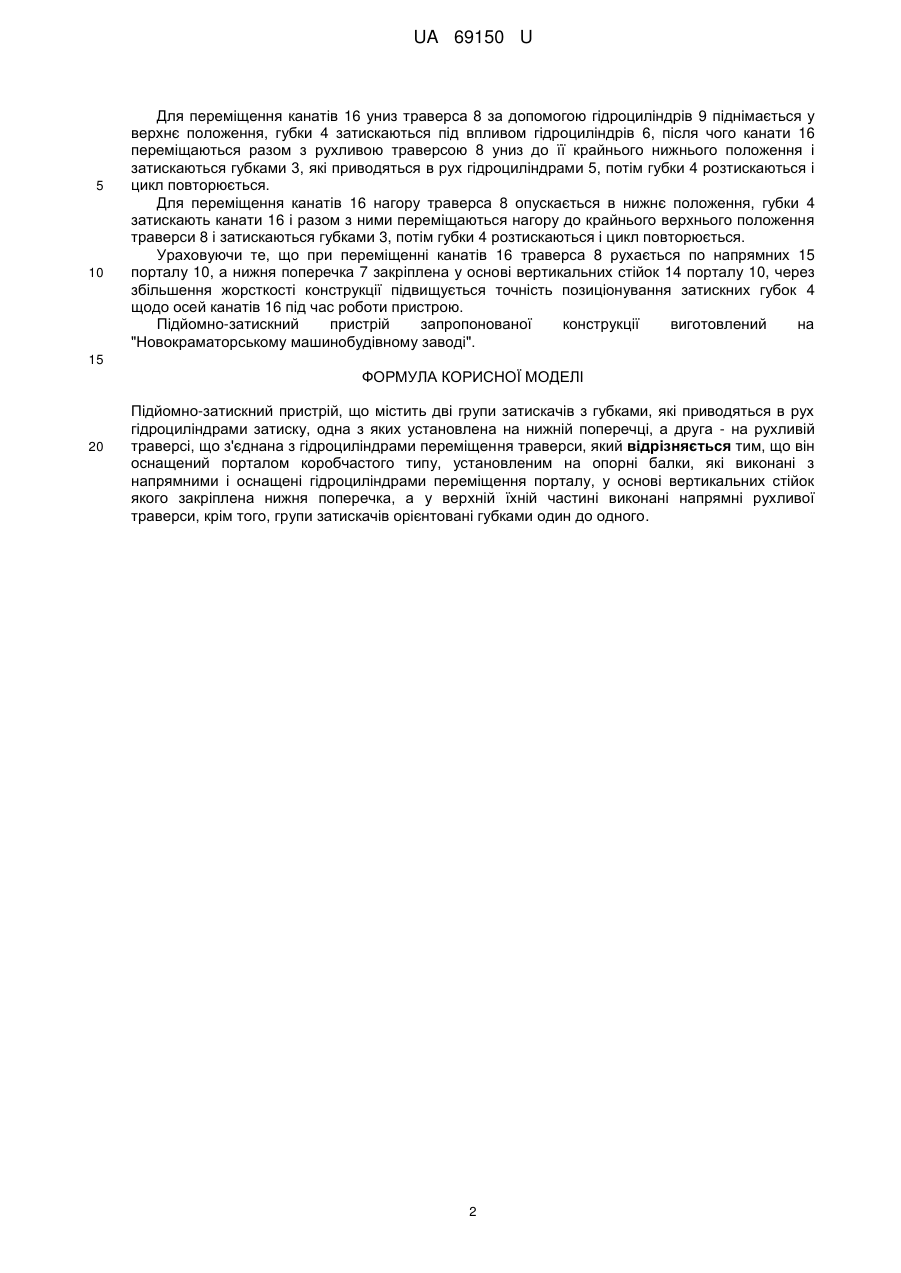

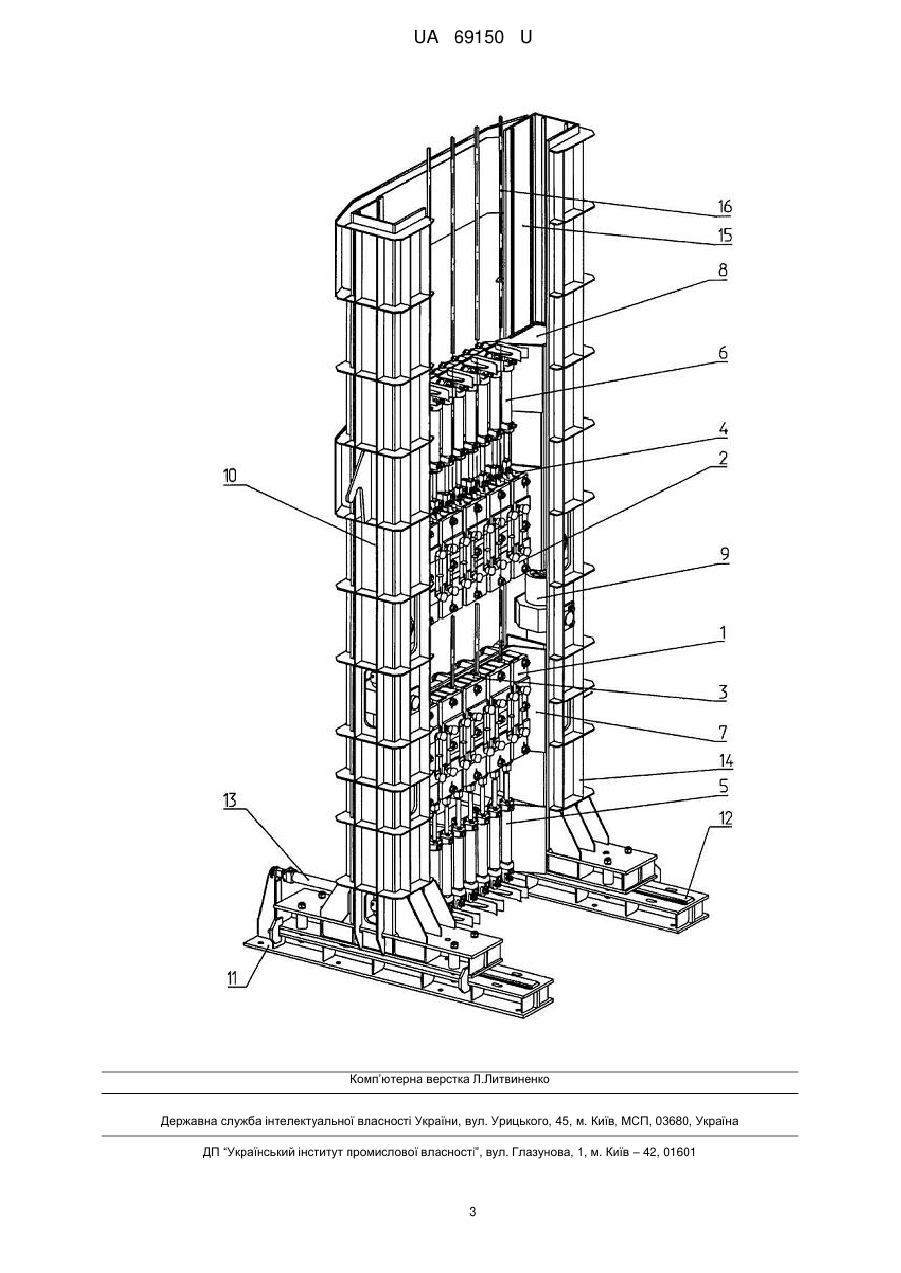

Реферат: Підйомно-затискний пристрій містить дві групи затискачів з губками, які приводяться в рух гідроциліндрами затиску, одна з яких установлена на нижній поперечці, а друга - на рухливій траверсі, що з'єднана з гідроциліндрами переміщення траверси. Пристрій оснащений порталом коробчастого типу. UA 69150 U (12) UA 69150 U UA 69150 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі транспортування, а саме до експлуатації копальневих підйомників і може бути використана для роботи з поліспастною системою шахтної піднімальної машини при заміні канатів і аварійному переміщенні підйомної посудини. Відомий пристрій для заміни канатів шахтної піднімальної установки (див. опис до патенту РФ № 2409513, МПК В66В 19/02). Даний пристрій дозволяє робити почергову заміну канатів. При цьому використовуються додаткові механізми і пристрої - піднімальний кран і монтажні мости, які монтуються в процесі заміни канатів, що збільшує час цього процесу. При сучасному оснащенні шахтних стовбурів для заміни канатів установлюють підйомнозатискні пристрої (див., наприклад, каталог продукції SIEMAG М-ТЕС, 2009, стор. 52 (додається), www.siemag-tecberg.com). Цей підйомно-затискний пристрій найбільш близький до заявлюваного по сукупності істотних ознак, а саме: містить дві групи затискачів з губками, що приводяться в рух гідроциліндрами затиску, одна з яких установлена на нижній поперечці, а друга - на рухливій траверсі, яка з'єднана з гідроциліндрами переміщення траверси. Відомий підйомно-затискний пристрій дозволяє робити одночасний затиск і переміщення канатів поліспастної системи шахтної піднімальної машини нагору чи вниз. Однак через недостатню жорсткість конструкції знижується надійність роботи пристрою і його довговічність, а велика відстань між губками затискачів при перехопленні канатів обумовлює імовірність загинання канатів, що також знижує надійність роботи пристрою. Крім того для переміщення цього пристрою в робоче положення необхідно додаткове пристосування. В основу корисної моделі поставлена задача - створити підйомно-затискний пристрій з підвищеною довговічністю і надійністю виконання операцій переміщення каната шляхом підвищення точності позиціонування затискачів щодо осей канатів і за рахунок технічного результату, що полягає в збільшенні жорсткості конструкції. Поставлена задача вирішується за рахунок того, що підйомно-затискний пристрій містить дві групи затискачів з губками, які приводяться в рух гідроциліндрами затиску, одна з яких установлена на нижній поперечці, а друга - на рухливій траверсі, що з'єднана з гідроциліндрами переміщення траверси, відповідно до корисної моделі, оснащений порталом коробчастого типу, установленим на опорні балки, які виконані з напрямними і оснащені гідроциліндрами переміщення порталу, у основі вертикальних стійок якого закріплена нижня поперечка, а у верхній їхній частині виконані напрямні рухливої траверси, крім того, групи затискачів орієнтовані губками один до одного. Між відмітними ознаками корисної моделі і технічним результатом є причинно-наслідковий зв'язок. За рахунок оснащення підйомно-затискного пристрою порталом коробчастого типу, установленим на опорні балки, які виконані з напрямними і оснащені гідроциліндрами переміщення порталу, у основі вертикальних стійок якого закріплена нижня поперечка, а у верхній їхній частині виконані напрямні рухливої траверси, збільшується жорсткість конструкції, що веде до підвищення довговічності і точності позиціонування затискачів щодо осей канатів, а, отже, надійності роботи пристрою. Крім того, орієнтація групи затискачів губками один до одного зменшує відстань між ними і знижує імовірність загинання канатів при перехопленні їх губками, що також підвищує надійність роботи пристрою. Корисна модель пояснюється кресленням, на якому зображений підйомно-затискний пристрій (загальний вид). Підйомно-затискний пристрій містить дві групи затискачів 1, 2 з губками 3, 4, що приводяться в рух гідроциліндрами 5 затиску. Група затискачів 1 установлена на нижній поперечці 7, а група затискачів 2 - на рухливій траверсі 8, яка з'єднана з гідроциліндрами 9 її переміщення. Відмінністю корисної моделі є те, що підйомно-затискний пристрій оснащений порталом 10 коробчастого типу, установленим на опорні балки 11, які виконані з напрямними 12 і оснащені гідроциліндрами 13 переміщення порталу 10, при цьому у основі вертикальних стійок 14 порталу 10 закріплена нижня поперечка 7, а у верхній їхній частині виконані напрямні 15 рухливої траверси 8. Це забезпечує підвищену жорсткість конструкції підйомно-затискного пристрою. Ще однією відмітною ознакою є орієнтація групи затискачів 1, 2 губками 3,4 один до одного. Підйомно-затискний пристрій працює наступним чином. Перед виконанням робіт з переміщення канатів 16 підйомно-затискний пристрій пересувається в робоче положення. Для цього подається тиск у пряму порожнину гідроциліндрів 13, штоки яких висуваються і переміщають портал 10 по напрямних 12 до сполучення осей канатів 16 з осями затискачів 1, 2. У такий спосіб установка підйомнозатискного пристрою в робоче положення забезпечує високу точність позиціонування затискних губок 4 щодо осей канатів 16 у вихідному положенні. 1 UA 69150 U 5 10 Для переміщення канатів 16 униз траверса 8 за допомогою гідроциліндрів 9 піднімається у верхнє положення, губки 4 затискаються під впливом гідроциліндрів 6, після чого канати 16 переміщаються разом з рухливою траверсою 8 униз до її крайнього нижнього положення і затискаються губками 3, які приводяться в рух гідроциліндрами 5, потім губки 4 розтискаються і цикл повторюється. Для переміщення канатів 16 нагору траверса 8 опускається в нижнє положення, губки 4 затискають канати 16 і разом з ними переміщаються нагору до крайнього верхнього положення траверси 8 і затискаються губками 3, потім губки 4 розтискаються і цикл повторюється. Ураховуючи те, що при переміщенні канатів 16 траверса 8 рухається по напрямних 15 порталу 10, а нижня поперечка 7 закріплена у основі вертикальних стійок 14 порталу 10, через збільшення жорсткості конструкції підвищується точність позиціонування затискних губок 4 щодо осей канатів 16 під час роботи пристрою. Підйомно-затискний пристрій запропонованої конструкції виготовлений на "Новокраматорському машинобудівному заводі". 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Підйомно-затискний пристрій, що містить дві групи затискачів з губками, які приводяться в рух гідроциліндрами затиску, одна з яких установлена на нижній поперечці, а друга - на рухливій траверсі, що з'єднана з гідроциліндрами переміщення траверси, який відрізняється тим, що він оснащений порталом коробчастого типу, установленим на опорні балки, які виконані з напрямними і оснащені гідроциліндрами переміщення порталу, у основі вертикальних стійок якого закріплена нижня поперечка, а у верхній їхній частині виконані напрямні рухливої траверси, крім того, групи затискачів орієнтовані губками один до одного. 2 UA 69150 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
