Пристрій для нарізання щілин

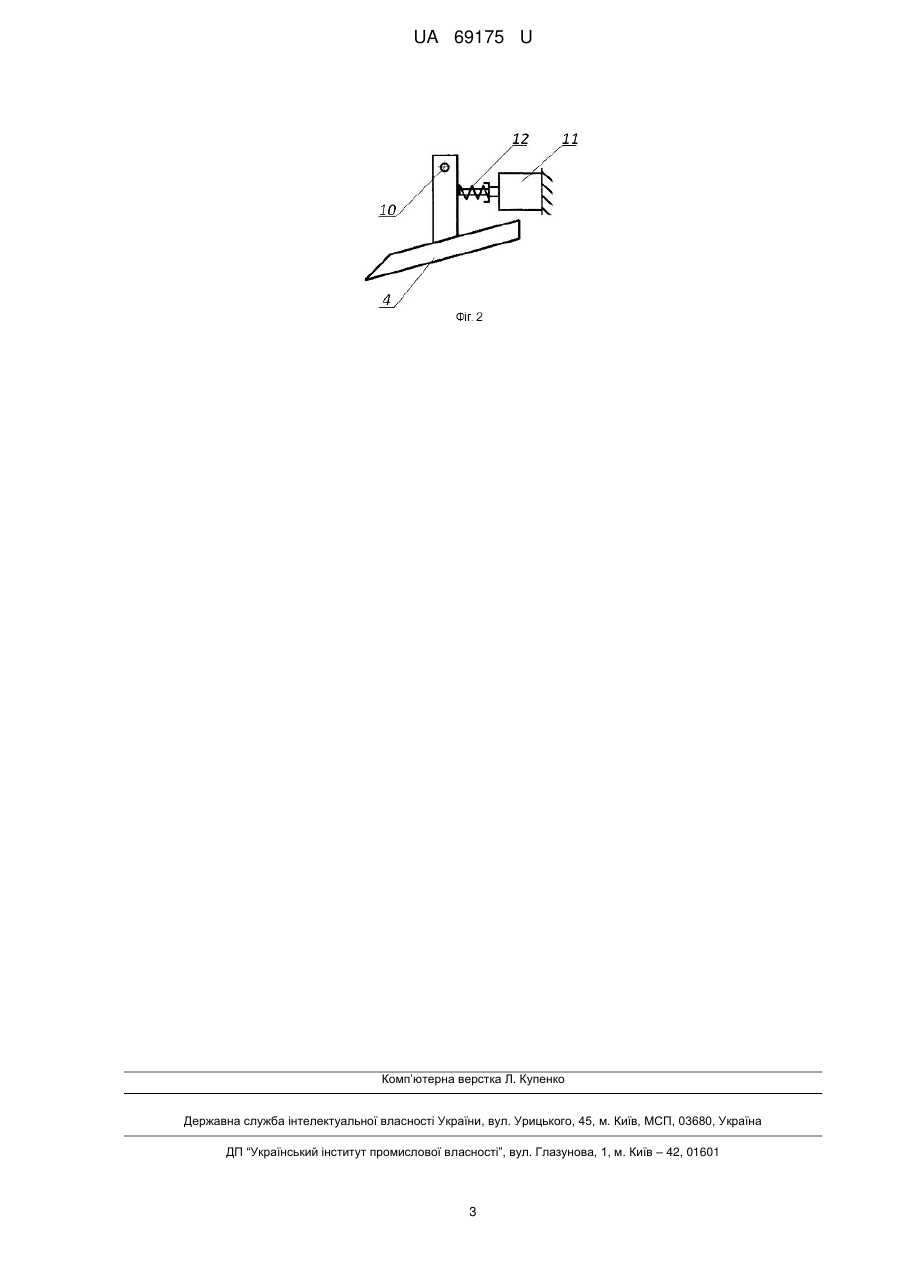

Реферат: UA 69175 U UA 69175 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарської техніки і може бути використана як знаряддя для боротьби з водною ерозією. Відома конструкція знаряддя для нарізання щілин (SU № 545275 МПК А01В 13/16), що містить встановлені на рамі за рахунок механізму підіймання і опускання ножі. Недоліком такого рішення є значні енергозатрати. Найбільш близьким за технічною суттю і результатом, який досягається, є пристрій для нарізання щілин (SU № 1021347 МПК А 01 В 13/16, Е 02 F 5/04), що містить раму, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді троса із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото. Недоліком даної конструкції є високий тяговий опір, особливо при роботі на сухому і твердому ґрунті. Задачею корисної моделі є розширення технологічних можливостей конструкції, зменшення енергетичних витрат і покращення якості роботи. Поставлена задача вирішується тим, що долото на стійці встановлено шарнірно і отримує вимушені коливання, які збуджуються гідравлічним вібратором через пружний елемент. Загальною ознакою продукту, що заявляється, є рама, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді троса із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото. Відмінною ознакою продукту, що заявляється, є те, що долото на стійці встановлено шарнірно і отримує вимушені коливання які збуджуються гідравлічним вібратором через пружний елемент. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, невідома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на фіг. 1 зображено пристрій для нарізання щілин в заглибленому положенні, вид збоку; на фіг. 2. - зображено кінематичну схему кріплення вібратора з пружним елементом до долота. Пристрій для нарізання щілин містить раму 1, змонтовані на ній спряжені нижніми частинами вертикальну стійку 2 і стійку 3, встановлену з нахилом вперед на кут 35, 50°, долото 4 на стійці закріплено за допомогою шарніра 10 і контактує з вібратором 11 через пружний елемент 12. Між долотом і кронштейном 5 з постійним напруженням і паралельно похилій стійці 3 встановлено шнековий робочий орган 6. Шнековий робочий орган виконано у вигляді троса 7 із вмонтованими в ньому ріжучими елементами 8, які розташовані по гвинтовій лінії з розривом гвинта в середній зоні шнека 6, з розміщенням в цьому розриві перпендикулярно шнеку розподільної пластини 9, що встановлена на рамі 1. Трос 7 закінчується упорним буртом 14 з посадковими місцями під підшипники 15, що виступають як вузол кріплення шнека 6. У верхній частині витки шнека 6 з ріжучих елементів 8, вмонтовані в трос 7, що утворює багатолопатевий метальник, розміщений в циліндричному кожусі 16 з вивантажувальним вікном, а кінець троса має шарнір для приєднання шнека 6 до вала відбору потужності трактора. Перед шарніром на тросі 7 встановлено упорний бурт 17 з посадковими місцями під підшипники натяжного пристрою, що включає регулювальну різьбову втулку 18, пружину 19, втулку-корпус 20 з підшипниками кочення. На рамі 1 перед шнеком 6 встановленні на ширину щілини дискові ножі 21 з одностороннім загостренням ріжучих кромок, і плужний корпус 22 з право- і лівообертаючими відвальними поверхнями. Пристрій працює наступним чином. При переміщенні агрегату із знаряддям долото 4 підрізає пласт ґрунту, сила опору, що діє на долото, буде стискати пружний елемент 12, котрий передаватиме зусилля на шток вібратора 11, який створює вимушені коливання працюючи від гідросистеми трактора. Завдяки наявності реакції ґрунту, пружина стискається в періоди зминання ґрунту і вивільняється при сколюванні 1 UA 69175 U 5 10 15 шару ґрунту. Це сприяє утворенню додаткових гармонічних коливань, які розширюють діапазон впливу долота на ґрунт. Дискові ножі 21 нарізають смуги у верхньому шарі ґрунту з рослинними рештками по ширині щілини, а плужний корпус 22 підрізає її і зміщує в сторону. В результаті цих операцій утворюється борозна з прямими непорушеними стінками. Одночасно з цим шнек 6 при своєму обертанні зрізує попереду себе ґрунт ріжучими елементами 8, і по каналу, що утворений похилою стійкою 3, подає ґрунт до метальника (не зображено). Метальник встановлений у верхній частині троса 7 і виконаний з ріжучих елементів 8, через розвантажувальне вікно циліндричного кожуха 16 відкидає ґрунт в сторону від щілини, що нарізується. Розподільна частина 9 відділяє неродючий шар ґрунту від родючого і направляє його в нижню частину щілини. Запропонований пристрій дозволить розширити технологічні можливості конструкції, зменшити енергетичні витрати і покращити якість роботи. Запропонований пристрій для нарізання щілин може бути виготовлений і багаторазово відтворений на будь-якому машинобудівному підприємстві без особливих витрат. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді пристрою для нарізання щілин. Отже, корисна модель відповідає критерію „промислова застосовність". 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій для нарізання щілин, що містить раму, шнековий робочий орган, метальник, механізм приводу, робочий орган виконано у вигляді троса із вмонтованими в нього ріжучими елементами, які розташовані на тросі з розривом, а на рамі встановлена розподільна пластина, яка встановлена в розриві між ріжучими елементами, пристрій обладнано дисковими ножами і плужним корпусом, який встановлено на рамі перед шнековим робочим органом, під яким розміщене долото, який відрізняється тим, що долото на стійці встановлено шарнірно і отримує вимушені коливання, які збуджуються гідравлічним вібратором через пружний елемент. 2 UA 69175 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
