Конструкція механізму повертання ємності пересувного чавуновозу міксерного типу вантажністю до 350 т

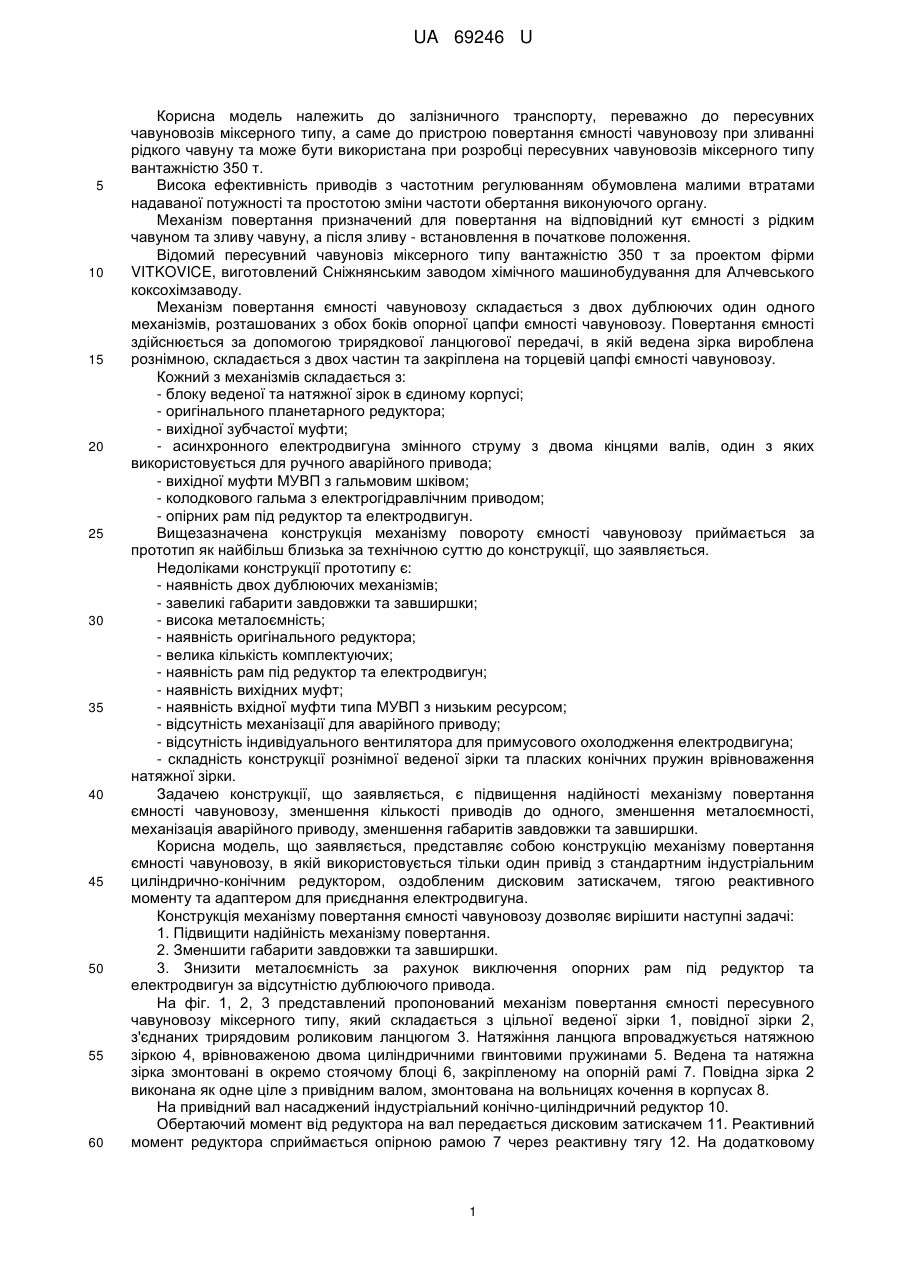

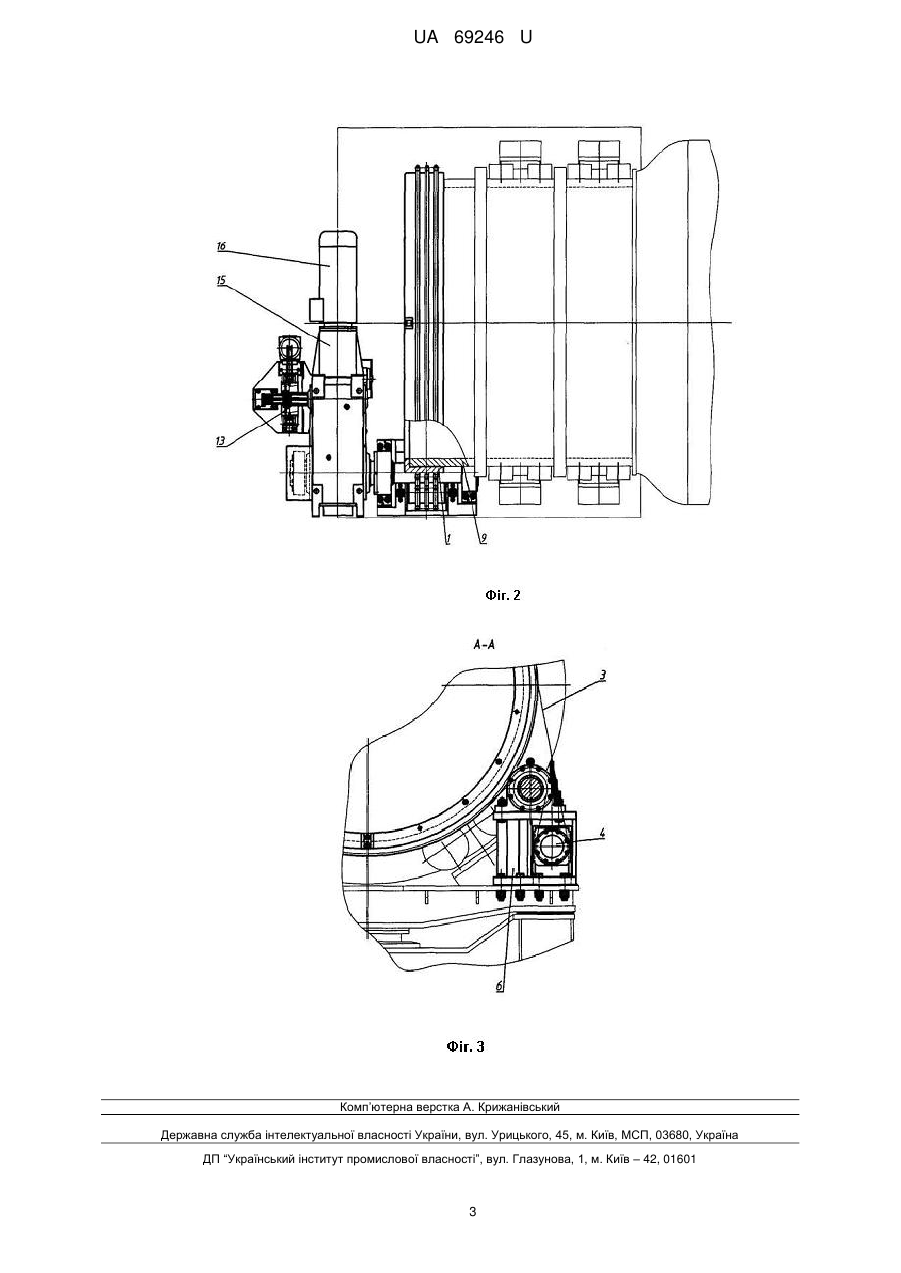

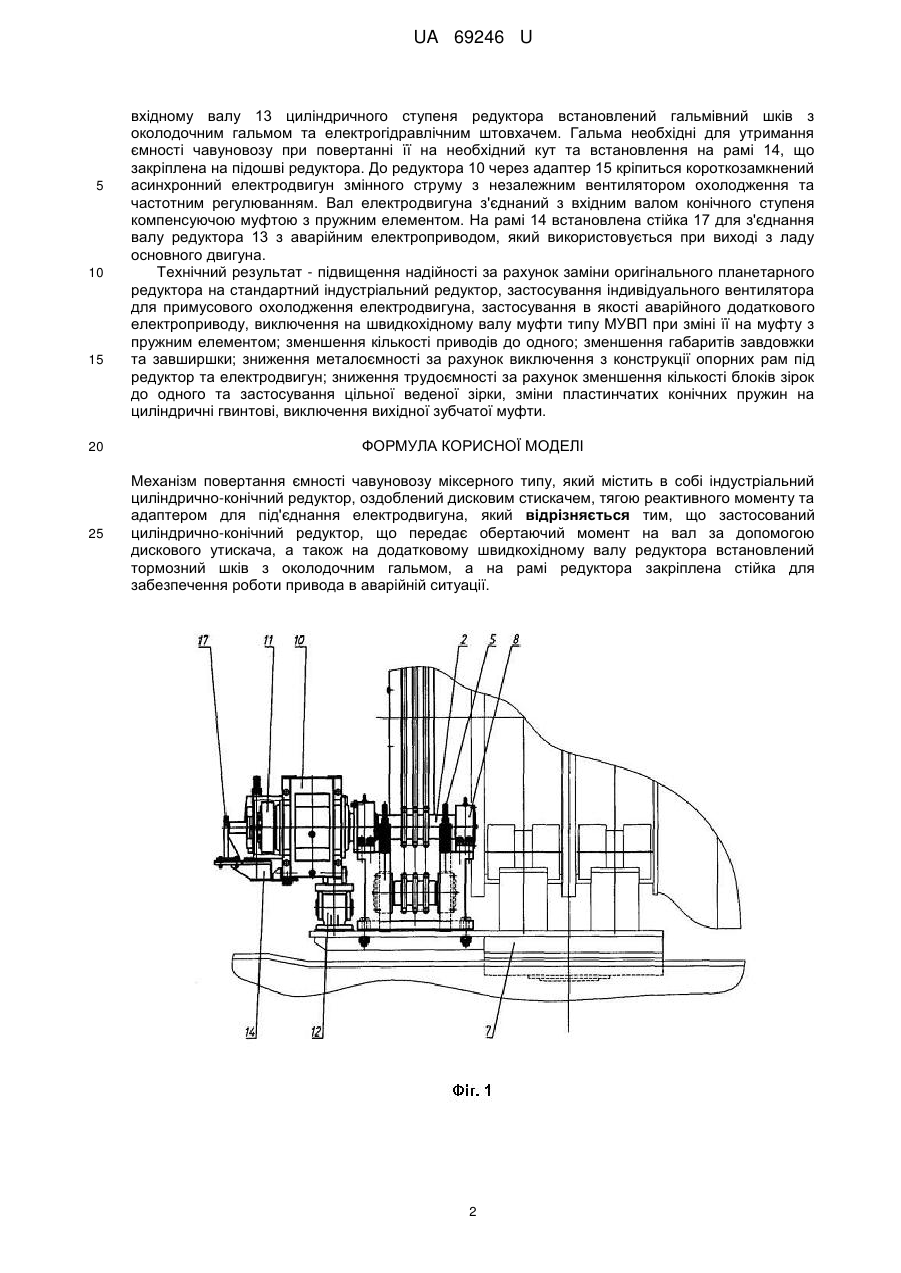

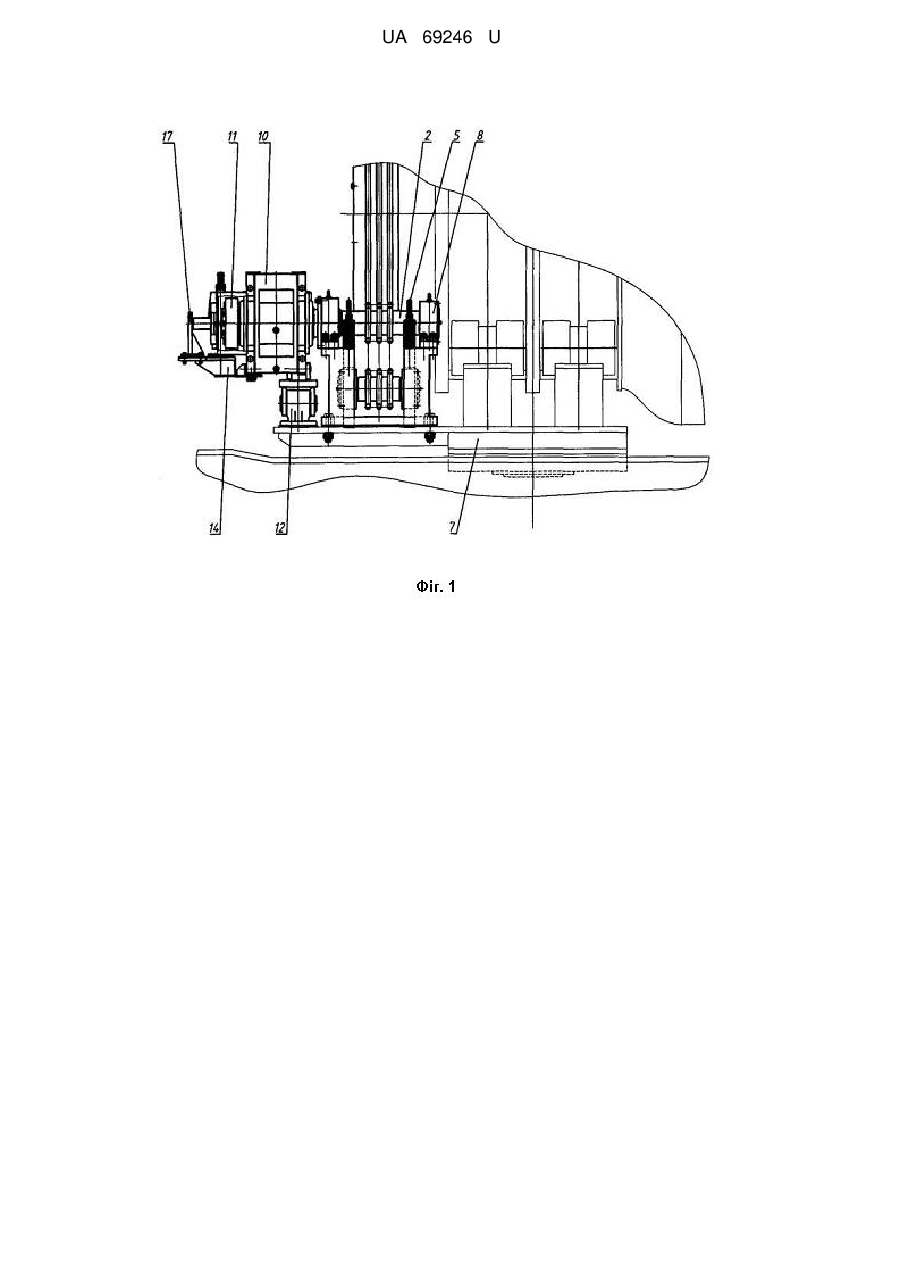

Реферат: Механізм повертання ємності чавуновозу міксерного типу містить в собі індустріальний циліндрично-конічний редуктор, оздоблений дисковим стискачем, тягою реактивного моменту та адаптером для під'єднання електродвигуна. Застосований циліндрично-конічний редуктор, що передає обертаючий момент на вал за допомогою дискового утискача, а також на додатковому швидкохідному валу редуктора встановлений тормозний шків з околодочним гальмом, а на рамі редуктора закріплена стійка для забезпечення роботи привода в аварійній ситуації. UA 69246 U (12) UA 69246 U UA 69246 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до залізничного транспорту, переважно до пересувних чавуновозів міксерного типу, а саме до пристрою повертання ємності чавуновозу при зливанні рідкого чавуну та може бути використана при розробці пересувних чавуновозів міксерного типу вантажністю 350 т. Висока ефективність приводів з частотним регулюванням обумовлена малими втратами надаваної потужності та простотою зміни частоти обертання виконуючого органу. Механізм повертання призначений для повертання на відповідний кут ємності з рідким чавуном та зливу чавуну, а після зливу - встановлення в початкове положення. Відомий пересувний чавуновіз міксерного типу вантажністю 350 т за проектом фірми VITKOVICE, виготовлений Сніжнянським заводом хімічного машинобудування для Алчевського коксохімзаводу. Механізм повертання ємності чавуновозу складається з двох дублюючих один одного механізмів, розташованих з обох боків опорної цапфи ємності чавуновозу. Повертання ємності здійснюється за допомогою трирядкової ланцюгової передачі, в якій ведена зірка вироблена рознімною, складається з двох частин та закріплена на торцевій цапфі ємності чавуновозу. Кожний з механізмів складається з: - блоку веденої та натяжної зірок в єдиному корпусі; - оригінального планетарного редуктора; - вихідної зубчастої муфти; - асинхронного електродвигуна змінного струму з двома кінцями валів, один з яких використовується для ручного аварійного привода; - вихідної муфти МУВП з гальмовим шківом; - колодкового гальма з електрогідравлічним приводом; - опірних рам під редуктор та електродвигун. Вищезазначена конструкція механізму повороту ємності чавуновозу приймається за прототип як найбільш близька за технічною суттю до конструкції, що заявляється. Недоліками конструкції прототипу є: - наявність двох дублюючих механізмів; - завеликі габарити завдовжки та завширшки; - висока металоємність; - наявність оригінального редуктора; - велика кількість комплектуючих; - наявність рам під редуктор та електродвигун; - наявність вихідних муфт; - наявність вхідної муфти типа МУВП з низьким ресурсом; - відсутність механізації для аварійного приводу; - відсутність індивідуального вентилятора для примусового охолодження електродвигуна; - складність конструкції рознімної веденої зірки та пласких конічних пружин врівноваження натяжної зірки. Задачею конструкції, що заявляється, є підвищення надійності механізму повертання ємності чавуновозу, зменшення кількості приводів до одного, зменшення металоємності, механізація аварійного приводу, зменшення габаритів завдовжки та завширшки. Корисна модель, що заявляється, представляє собою конструкцію механізму повертання ємності чавуновозу, в якій використовується тільки один привід з стандартним індустріальним циліндрично-конічним редуктором, оздобленим дисковим затискачем, тягою реактивного моменту та адаптером для приєднання електродвигуна. Конструкція механізму повертання ємності чавуновозу дозволяє вирішити наступні задачі: 1. Підвищити надійність механізму повертання. 2. Зменшити габарити завдовжки та завширшки. 3. Знизити металоємність за рахунок виключення опорних рам під редуктор та електродвигун за відсутністю дублюючого привода. На фіг. 1, 2, 3 представлений пропонований механізм повертання ємності пересувного чавуновозу міксерного типу, який складається з цільної веденої зірки 1, повідної зірки 2, з'єднаних трирядовим роликовим ланцюгом 3. Натяжіння ланцюга впроваджується натяжною зіркою 4, врівноваженою двома циліндричними гвинтовими пружинами 5. Ведена та натяжна зірка змонтовані в окремо стоячому блоці 6, закріпленому на опорній рамі 7. Повідна зірка 2 виконана як одне ціле з привідним валом, змонтована на вольницях кочення в корпусах 8. На привідний вал насаджений індустріальний конічно-циліндричний редуктор 10. Обертаючий момент від редуктора на вал передається дисковим затискачем 11. Реактивний момент редуктора сприймається опірною рамою 7 через реактивну тягу 12. На додатковому 1 UA 69246 U 5 10 15 вхідному валу 13 циліндричного ступеня редуктора встановлений гальмівний шків з околодочним гальмом та електрогідравлічним штовхачем. Гальма необхідні для утримання ємності чавуновозу при повертанні її на необхідний кут та встановлення на рамі 14, що закріплена на підошві редуктора. До редуктора 10 через адаптер 15 кріпиться короткозамкнений асинхронний електродвигун змінного струму з незалежним вентилятором охолодження та частотним регулюванням. Вал електродвигуна з'єднаний з вхідним валом конічного ступеня компенсуючою муфтою з пружним елементом. На рамі 14 встановлена стійка 17 для з'єднання валу редуктора 13 з аварійним електроприводом, який використовується при виході з ладу основного двигуна. Технічний результат - підвищення надійності за рахунок заміни оригінального планетарного редуктора на стандартний індустріальний редуктор, застосування індивідуального вентилятора для примусового охолодження електродвигуна, застосування в якості аварійного додаткового електроприводу, виключення на швидкохідному валу муфти типу МУВП при зміні її на муфту з пружним елементом; зменшення кількості приводів до одного; зменшення габаритів завдовжки та завширшки; зниження металоємності за рахунок виключення з конструкції опорних рам під редуктор та електродвигун; зниження трудоємності за рахунок зменшення кількості блоків зірок до одного та застосування цільної веденої зірки, зміни пластинчатих конічних пружин на циліндричні гвинтові, виключення вихідної зубчатої муфти. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Механізм повертання ємності чавуновозу міксерного типу, який містить в собі індустріальний циліндрично-конічний редуктор, оздоблений дисковим стискачем, тягою реактивного моменту та адаптером для під'єднання електродвигуна, який відрізняється тим, що застосований циліндрично-конічний редуктор, що передає обертаючий момент на вал за допомогою дискового утискача, а також на додатковому швидкохідному валу редуктора встановлений тормозний шків з околодочним гальмом, а на рамі редуктора закріплена стійка для забезпечення роботи привода в аварійній ситуації. 2 UA 69246 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
