Котел паровий
Формула / Реферат

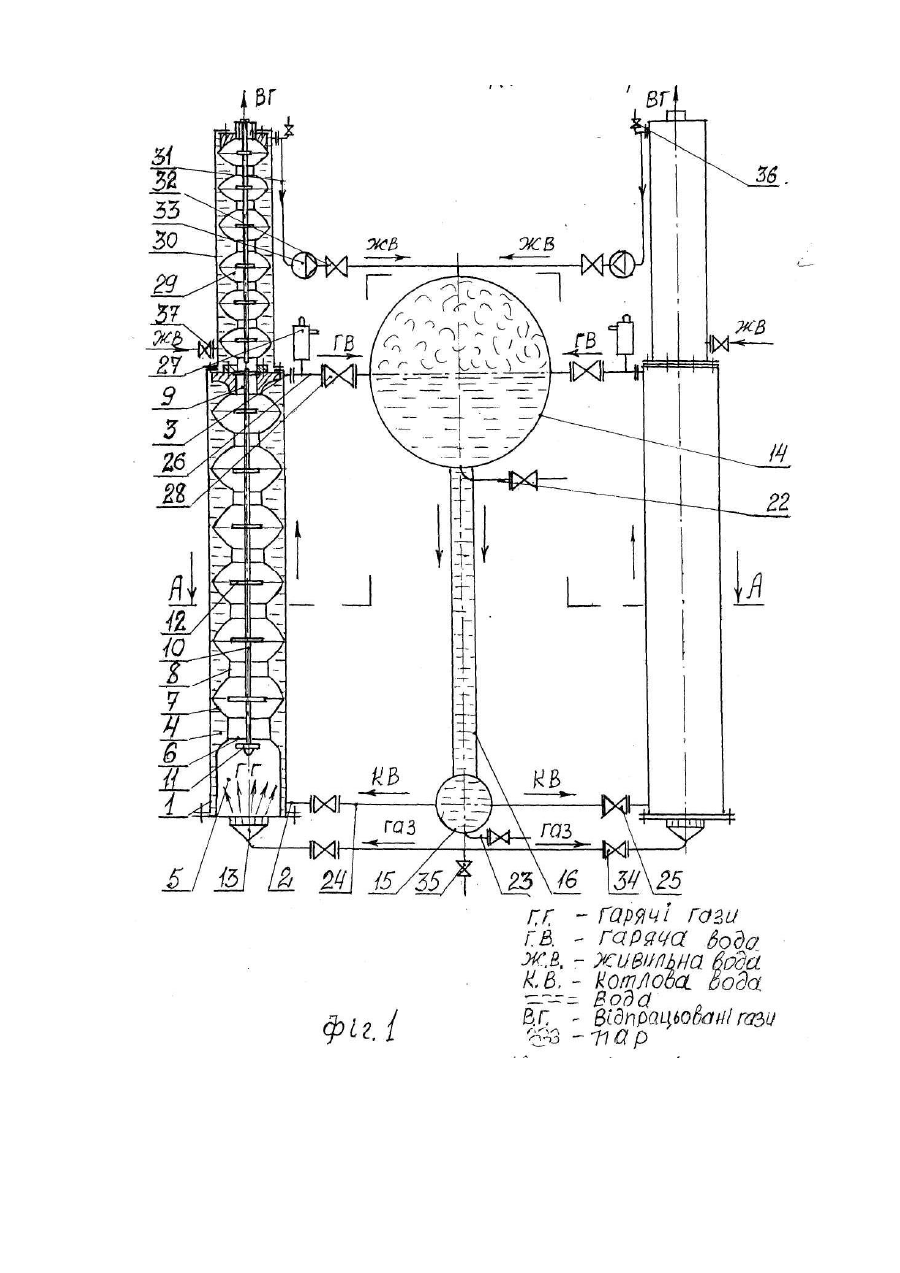

1.Котел паровий, який містить пристрій для нагрівання котлової води гарячими газами, що складається з вертикального циліндричного корпусу з патрубками підведення і відведення котлової води в/із замкненого простору, утвореного між поверхнею корпусу і полуменевою камерою та з'єднаною з нею теплообмінною поверхнею, виконаною із набору розміщених на одній осі пустотілих дисків, сполучених між собою патрубками, діаметри яких зменшуються від полуменевої камери до патрубка відводу гарячих газів із пристрою для нагрівання котлової води, які розміщені на штанзі, з шайбами розсічування потоку гарячих газів, по одній з яких знаходиться в кожному порожнистому диску, замкнену систему рециркуляції котлової води між патрубками відведення і підведення котлової води на вертикальному циліндричному корпусі і джерело утворення гарячих газів, який відрізняється тим, що в замкненій системі рециркуляції котлової води після патрубка відведення котлової води із вертикального циліндричного корпусу встановлений вентиль і парозбірник, з'єднаний опускними трубами з колектором, розташованим під ним, який, в свою чергу, з'єднаний через вентиль з патрубком підведення котлової води, а сам пристрій для нагрівання котлової води гарячими газами виконаний з двох подібних частин (нижньої - для нагрівання котлової води і верхньої - для нагрівання живильної води котла), з'єднаних між собою за допомогою патрубка відведення гарячих газів, і розміщений відносно парозбірника і колектора паралельно, при цьому джерело утворення гарячих газів розміщене під полуменевою камерою нижньої частини пристрою для нагрівання котлової води гарячими газами.
2. Котел паровий за п. 1, який відрізняється тим, що містить 1+N, де N=1, 2, 3..., пристроїв для нагрівання котлової води гарячими газами, які розміщені паралельно осі парозбірника з колектором і симетрично відносно вертикальної осі.

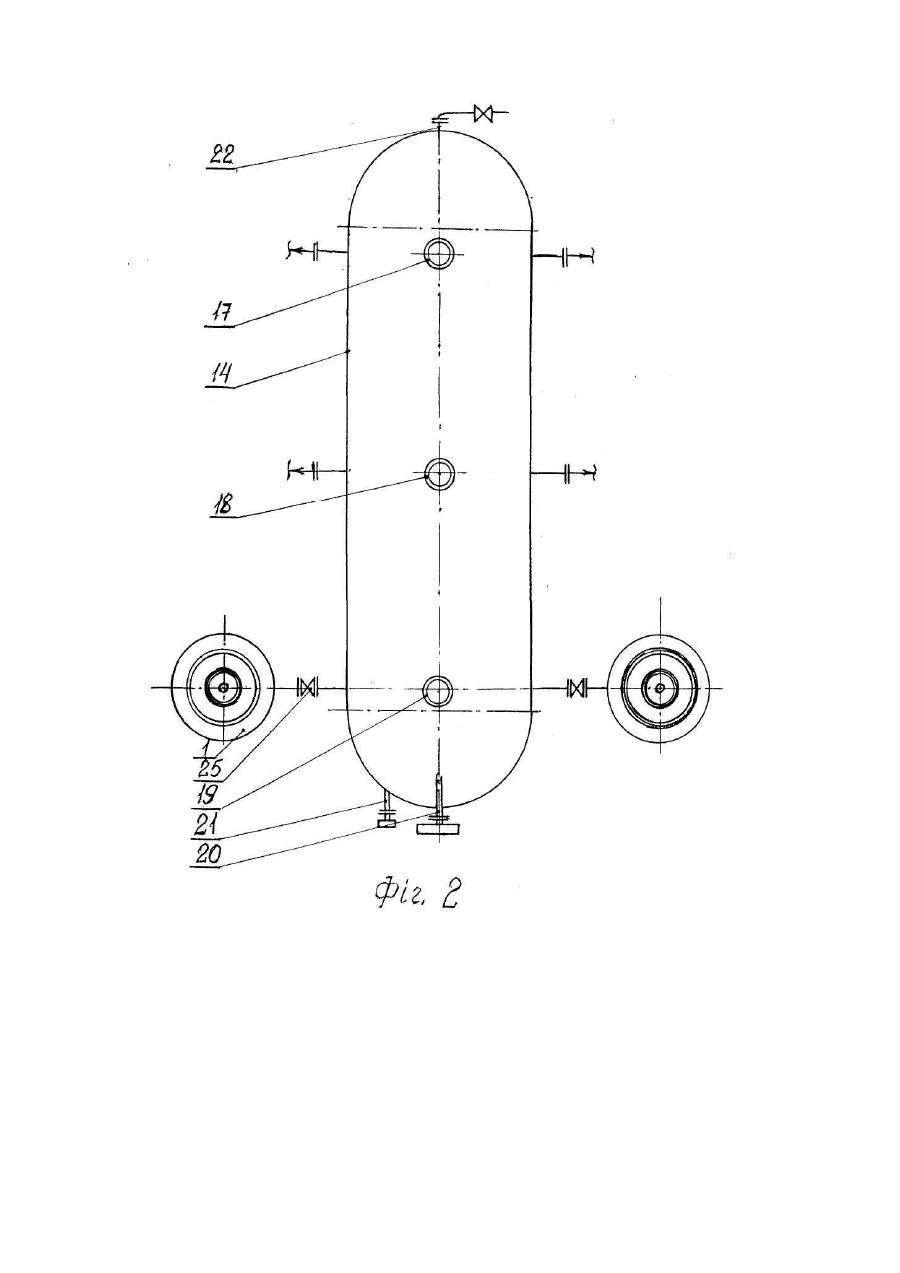

3. Котел паровий за п.1, який відрізняється тим, що парозбірник виконаний у вигляді горизонтального барабана.
Додаткова інформація
Назва патенту англійськоюSteam boiler
Автори англійськоюKatelevskyi Mykola Prokopovych
Назва патенту російськоюКотел паровой
Автори російськоюКателевский Николай Прокопович
МПК / Мітки
МПК: F22B 9/00
