Термопластична полівінілхлоридна формувальна композиція та спосіб її одержання

1. Термопластична полівінілхлоридна формувальна композиція, що містить еластомервмісний модифікатор ударної в'язкості, що містить ядро з полівінілхлориду або співполімерів вінілхлориду та оболонку з зшитого гомо- або співполімеру алкіл(мет)акрилату, яку одержують суспензійною прищепленою співполімеризацією в присутності вказаного модифікатора.

2. Термопластична полівінілхлоридна формувальна композиція за п. 1, яка відрізняється тим, що оболонка модифікатора містить гомо- або співполімер алкіл(мет)акрилату з температурою склування <10°С, зшитого багатофункціональним співполімером, що має неспряжені подвійні зв'язки.

3. Термопластична полівінілхлоридна формувальна композиція за п. 2, яка відрізняється тим, що оболонка модифікатора містить гомо- або співполімер алкілакрилату з температурою склування <-10°С, зшитого багатофункціональними співмономерами з неспряженими подвійними зв'язками.

4. Термопластична полівінілхлоридна формувальна композиція за будь-яким з пп. 1-3, яка відрізняється тим, що на оболонку модифікатора полімеризацією нанесений додатковий шар, який забезпечує сумісність та містить полі(мет)акрилати з температурою склування >25°С в кількості максимум 50% від маси оболонки.

5. Термопластична полівінілхлоридна формувальна композиція за п. 4, яка відрізняється тим, що на оболонку модифікатора полімеризацією нанесений додатковий шар, який забезпечує сумісність та містить полі(мет)акрилати з температурою склування >70°С в кількості максимум 50% від маси оболонки.

6. Термопластична полівінілхлоридна формувальна композиція за будь-яким з попередніх пунктів, яка відрізняється тим, що ядро й оболонка модифікатора взяті в масовому співвідношенні, що дорівнює (5-80):(20-95).

7. Термопластична полівінілхлоридна формувальна композиція за будь-яким з попередніх пунктів, яка відрізняється тим, що ядро й оболонка модифікатора взяті в масовому співвідношенні, що дорівнює (20-60):(40-80).

8. Термопластична полівінілхлоридна формувальна композиція за будь-яким з попередніх пунктів, яка відрізняється тим, що загальний діаметр ядра й оболонки модифікатора знаходиться в межах від 50 до 800 нм.

9. Термопластична полівінілхлоридна формувальна композиція за будь-яким з попередніх пунктів, яка відрізняється тим, що загальний діаметр ядра й оболонки модифікатора лежить між 60 і 400 нм.

10. Термопластична полівінілхлоридна формувальна композиція за будь-яким з попередніх пунктів, яка відрізняється тим, що ядро модифікатора містить співполімер вінілхлориду, що має мінімум 50 мас. % вінілхлоридних ланок.

11. Термопластична полівінілхлоридна формувальна композиція за будь-яким з попередніх пунктів, яка відрізняється тим, що вона містить модифікатор в загальній кількості від 2 до 80% від маси всіх мономерів.

12. Термопластична полівінілхлоридна формувальна композиція за будь-яким з попередніх пунктів, яка відрізняється тим, що вона містить модифікатор у загальній кількості від 3 до 50% від маси всіх мономерів.

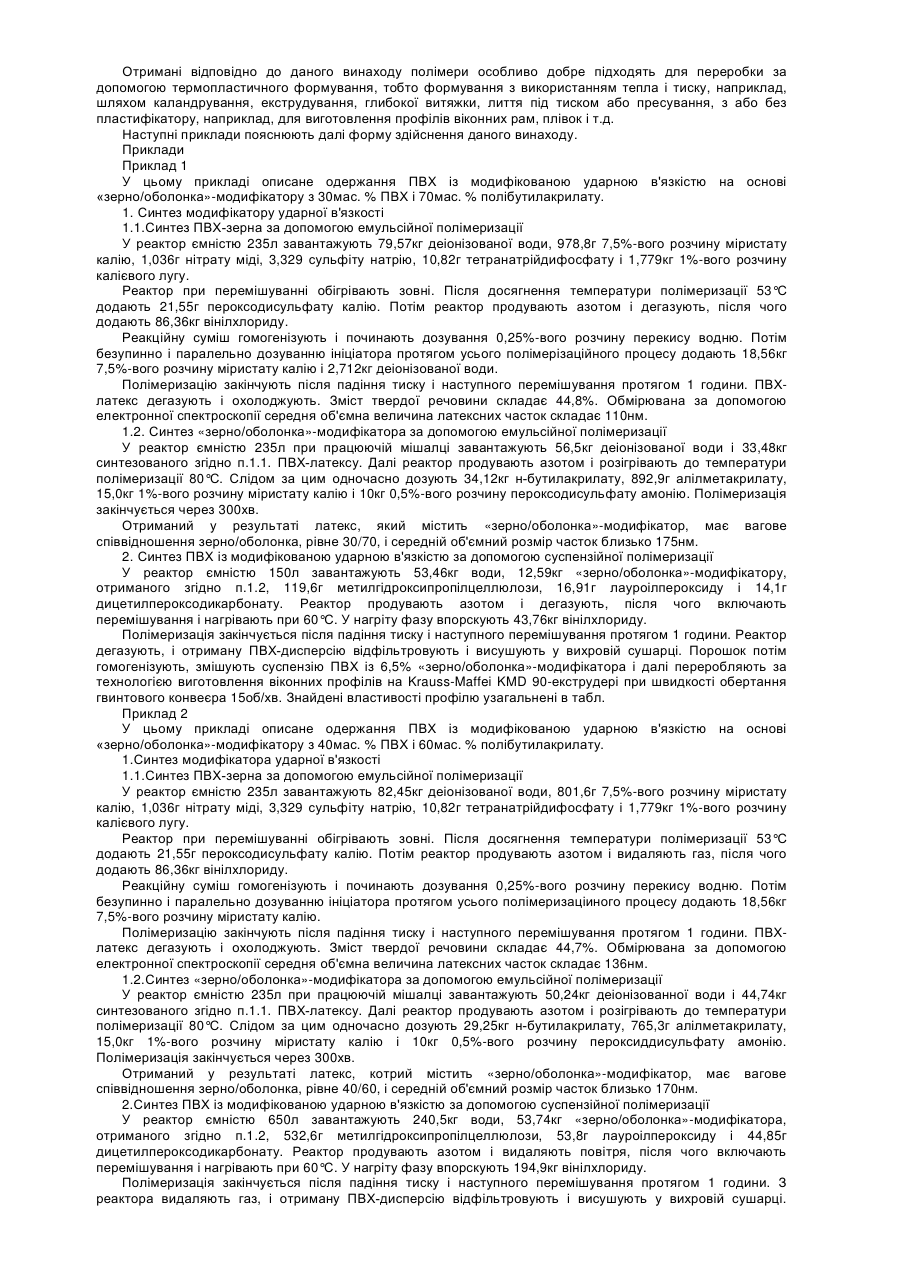

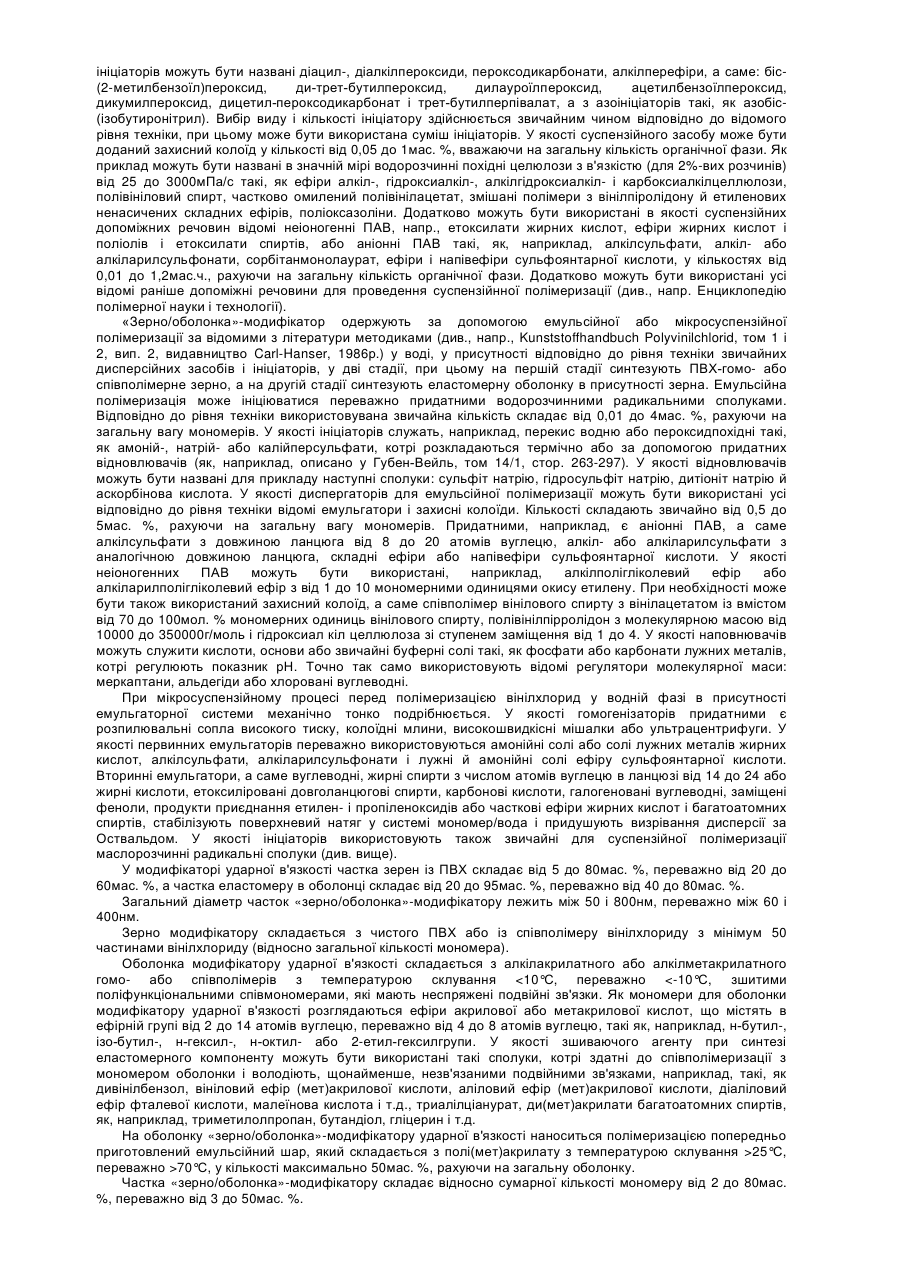

13. Спосіб одержання термопластичної полівінілхлоридної формувальної композиції, що включає прищеплення полімеризацією вінілхлоридного мономера в суспензії в присутності модифікатора ударної в'язкості, що містить ядро з полівінілхлориду або співполімерів вінілхлориду та оболонку з зшитих гомо- або співполімерів алкіл(мет)акрилату.

14. Спосіб за п. 13, який відрізняється тим, що модифікатор одержують за допомогою двостадійної емульсійної або мікросуспензійної полімеризації, причому на першій стадії синтезують ядро з гомо- або співполімеру вінілхлориду, а на другій стадії - оболонку у присутності ядра.

15. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що використовують модифікатор, частка ядра якого складає від 5 до 80 мас. %, а частка оболонки - від 20 до 95 мас. %.

16. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що використовують модифікатор, частка ядра якого складає від 20 до 60 мас. %, а частка оболонки - від 40 до 80 мас. %.

17. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що використовують модифікатор у вигляді частинок, загальний діаметр яких знаходиться в межах від 50 до 800 нм.

18. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що використовують модифікатор у вигляді частинок, загальний діаметр яких лежить між 60 і 400 нм.

19. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що використовують модифікатор, ядро якого містить співполімер вінілхлориду, що має мінімум 50 мас. % вінілхлоридних ланок.

20. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що використовують модифікатор, оболонка якого містить гомо- або співполімер алкіл(мет)акрилату з температурою склування <10°С, зшитого багатофункціональними співмономерами з неспряженими подвійними зв'язками.

21. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що використовують модифікатор, оболонка якого містить гомо- або співполімер алкіл(мет)акрилату з температурою склування <-10°С, зшитого багатофункціональними співмономерами з неспряженими подвійними зв'язками.

22. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що на оболонку модифікатора наносять полімеризацією додатковий шар, який забезпечує сумісність та містить полі(мет)акрилати з температурою склування >25°С в кількості максимум 50% від маси оболонки.

23. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що на оболонку модифікатора полімеризацією наносять додатковий шар, який забезпечує сумісність та містить полі(мет)акрилати з температурою склування >70°С в кількості максимум 50% від маси оболонки.

24. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що використовують модифікатор в кількості від 2 до 80% від маси всіх мономерів.

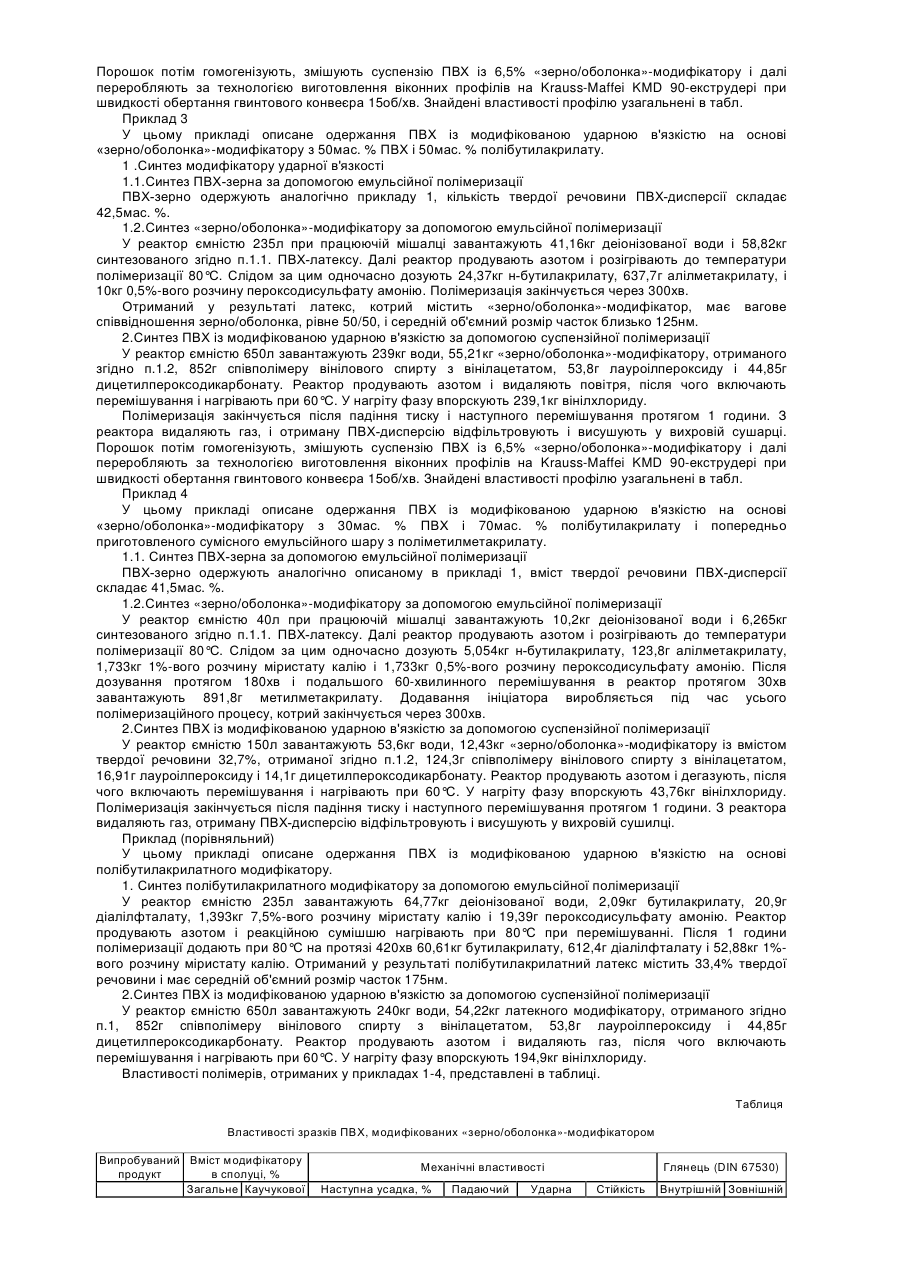

25. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що використовують модифікатор в кількості від 3 до 50% від маси всіх мономерів.
