Знаряддя присадибне багатофункціональне “чернятинське”

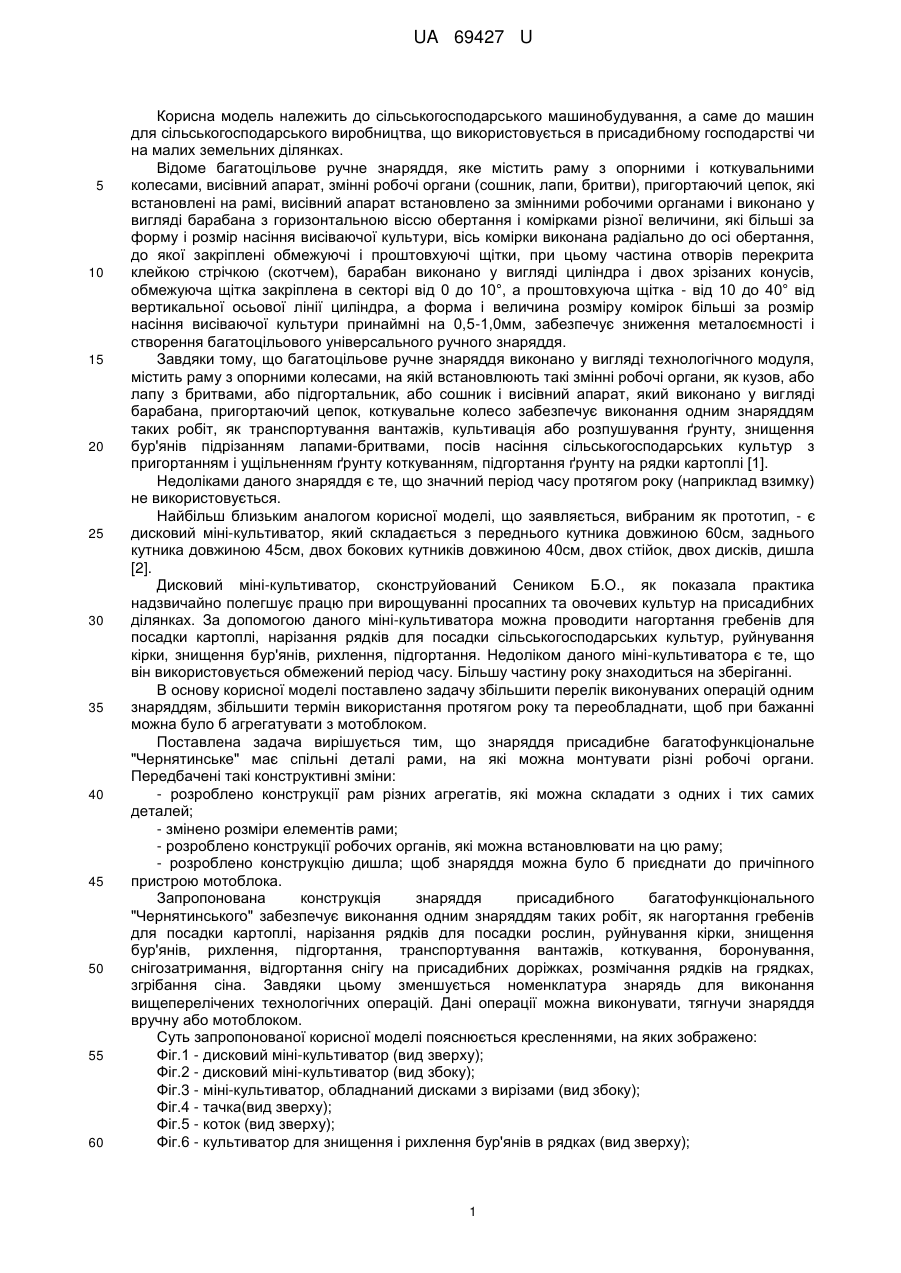

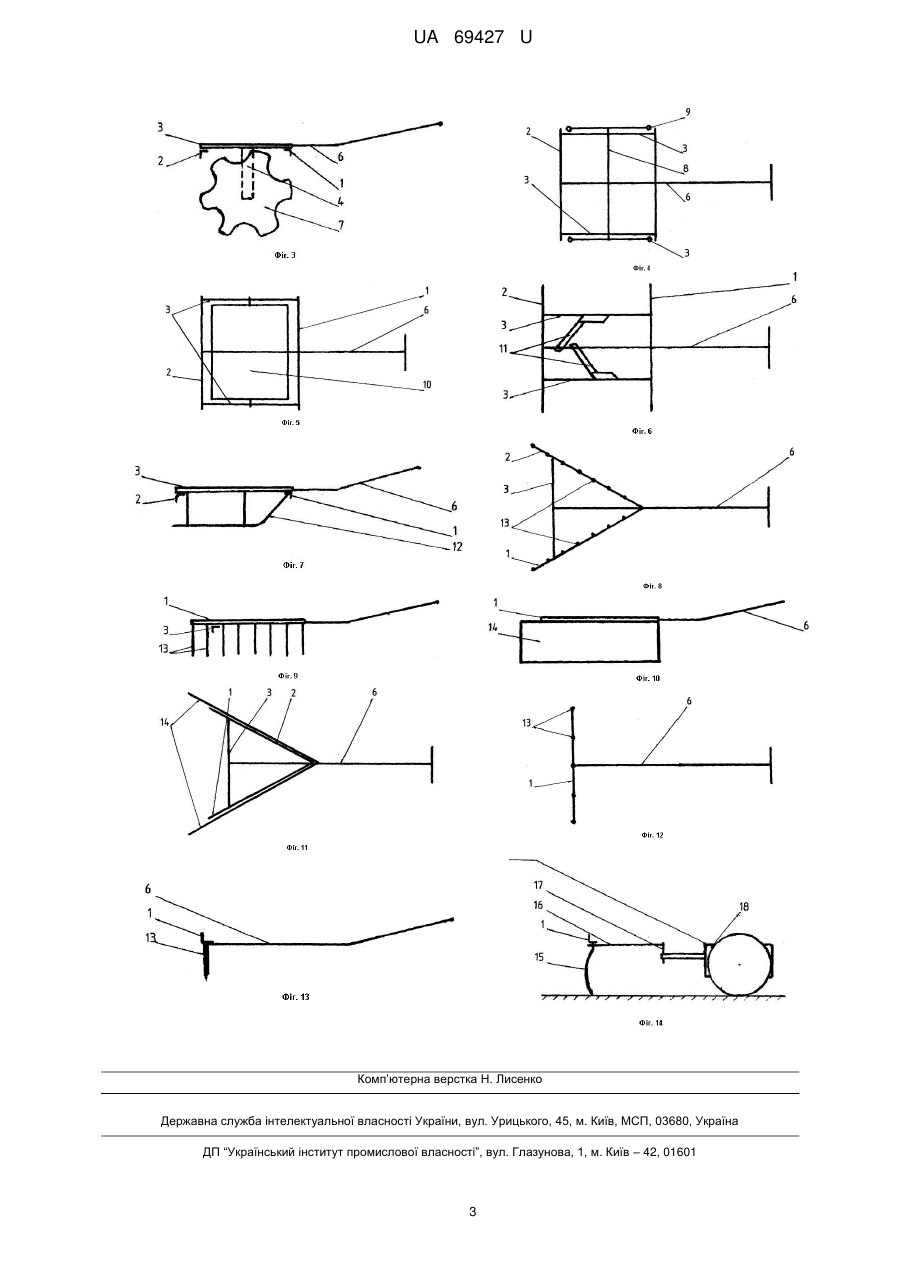

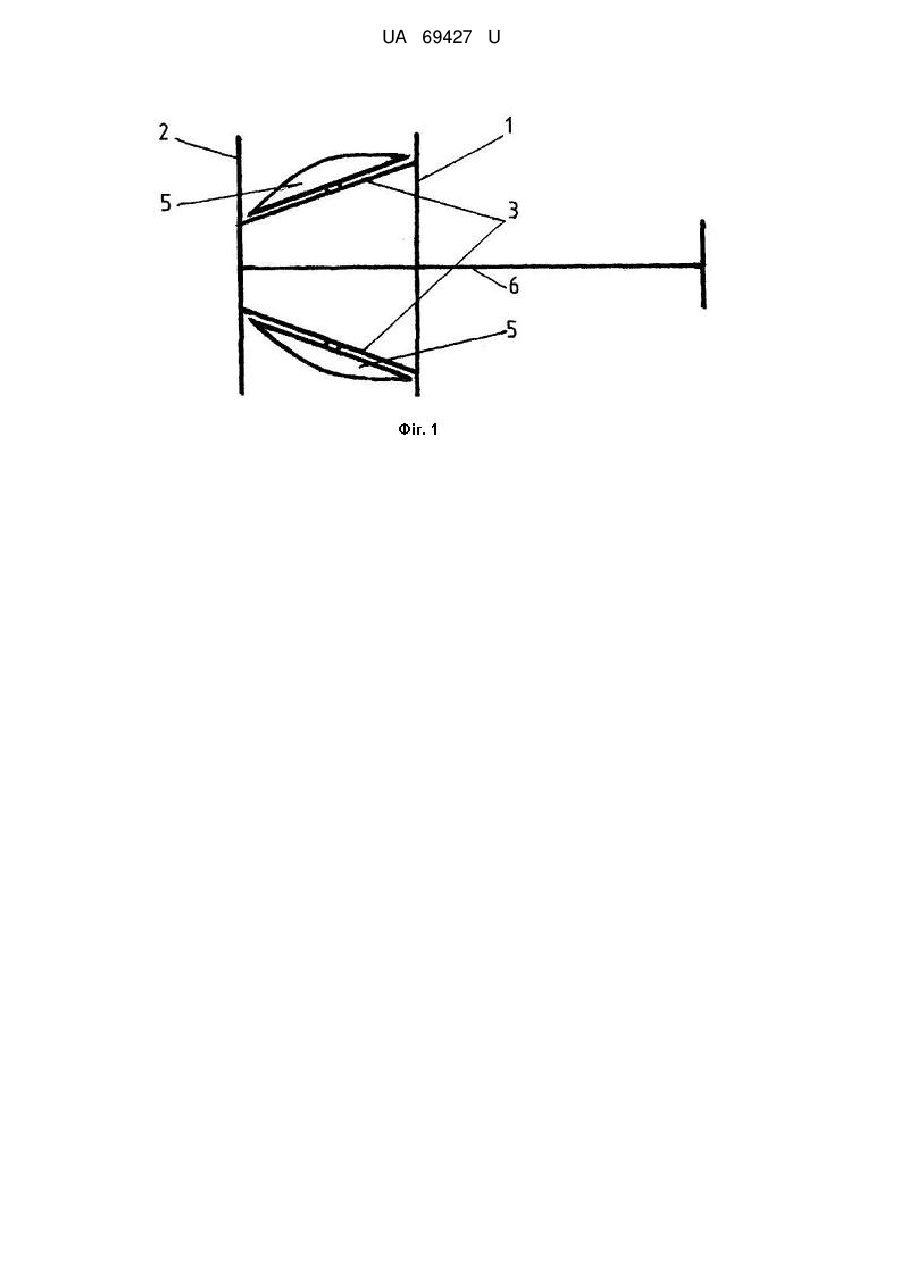

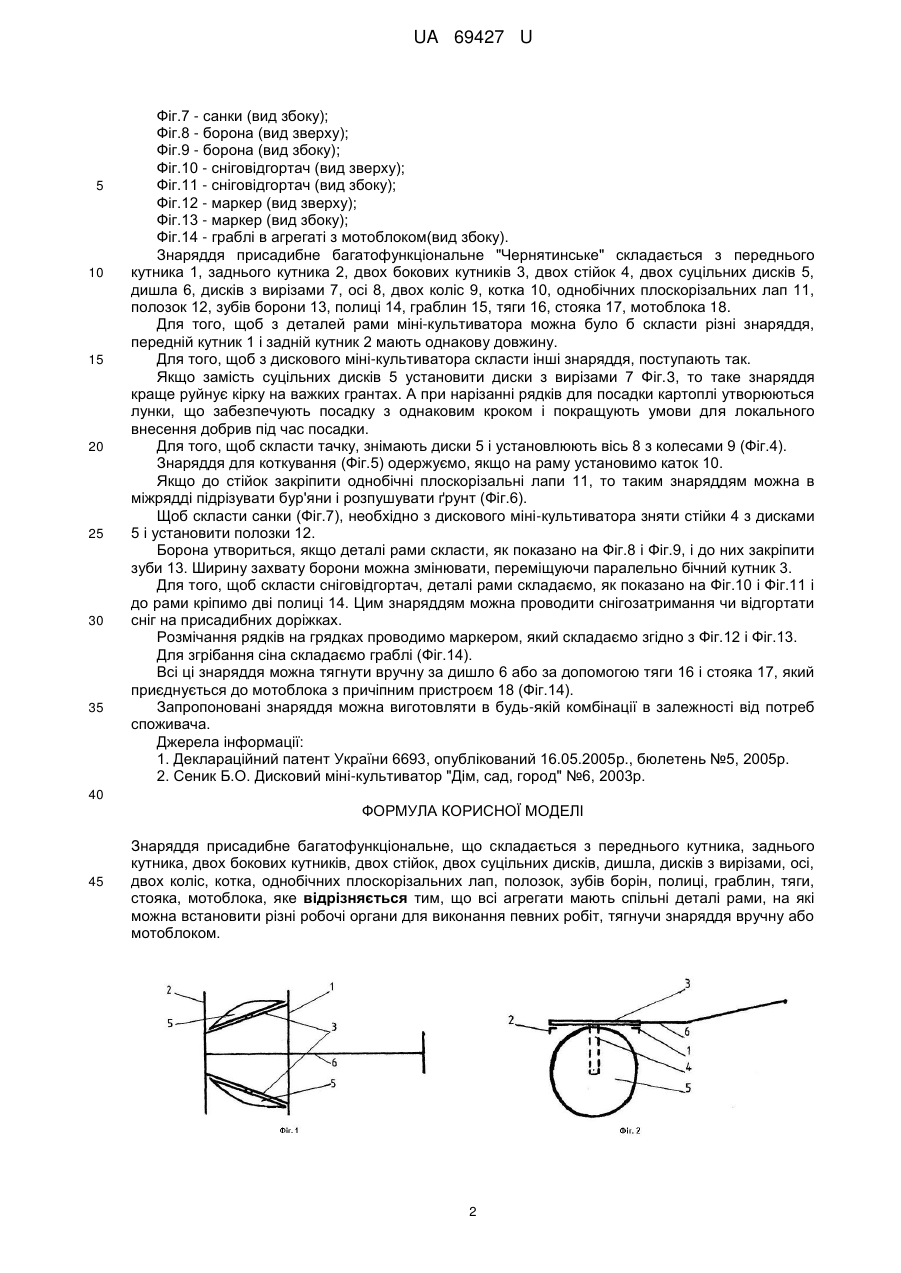

Реферат: Знаряддя присадибне багатофункціональне «Чернятинське» складається з переднього кутника, заднього кутника, двох бокових кутників, двох стійок, двох суцільних дисків, дишла, дисків з вирізами, осі, двох коліс, котка, однобічних плоскорізальних лап, полозок, зубів борін, полиці, граблин, тяги, стояка, мотоблока. Всі агрегати мають спільні деталі рами, на які можна встановити різні робочі органи для виконання певних робіт, тягнучи знаряддя вручну або мотоблоком. UA 69427 U (12) UA 69427 U UA 69427 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин для сільськогосподарського виробництва, що використовується в присадибному господарстві чи на малих земельних ділянках. Відоме багатоцільове ручне знаряддя, яке містить раму з опорними і коткувальними колесами, висівний апарат, змінні робочі органи (сошник, лапи, бритви), пригортаючий цепок, які встановлені на рамі, висівний апарат встановлено за змінними робочими органами і виконано у вигляді барабана з горизонтальною віссю обертання і комірками різної величини, які більші за форму і розмір насіння висіваючої культури, вісь комірки виконана радіально до осі обертання, до якої закріплені обмежуючі і проштовхуючі щітки, при цьому частина отворів перекрита клейкою стрічкою (скотчем), барабан виконано у вигляді циліндра і двох зрізаних конусів, обмежуюча щітка закріплена в секторі від 0 до 10°, а проштовхуюча щітка - від 10 до 40° від вертикальної осьової лінії циліндра, а форма і величина розміру комірок більші за розмір насіння висіваючої культури принаймні на 0,5-1,0мм, забезпечує зниження металоємності і створення багатоцільового універсального ручного знаряддя. Завдяки тому, що багатоцільове ручне знаряддя виконано у вигляді технологічного модуля, містить раму з опорними колесами, на якій встановлюють такі змінні робочі органи, як кузов, або лапу з бритвами, або підгортальник, або сошник і висівний апарат, який виконано у вигляді барабана, пригортаючий цепок, коткувальне колесо забезпечує виконання одним знаряддям таких робіт, як транспортування вантажів, культивація або розпушування ґрунту, знищення бур'янів підрізанням лапами-бритвами, посів насіння сільськогосподарських культур з пригортанням і ущільненням ґрунту коткуванням, підгортання ґрунту на рядки картоплі [1]. Недоліками даного знаряддя є те, що значний період часу протягом року (наприклад взимку) не використовується. Найбільш близьким аналогом корисної моделі, що заявляється, вибраним як прототип, - є дисковий міні-культиватор, який складається з переднього кутника довжиною 60см, заднього кутника довжиною 45см, двох бокових кутників довжиною 40см, двох стійок, двох дисків, дишла [2]. Дисковий міні-культиватор, сконструйований Сеником Б.О., як показала практика надзвичайно полегшує працю при вирощуванні просапних та овочевих культур на присадибних ділянках. За допомогою даного міні-культиватора можна проводити нагортання гребенів для посадки картоплі, нарізання рядків для посадки сільськогосподарських культур, руйнування кірки, знищення бур'янів, рихлення, підгортання. Недоліком даного міні-культиватора є те, що він використовується обмежений період часу. Більшу частину року знаходиться на зберіганні. В основу корисної моделі поставлено задачу збільшити перелік виконуваних операцій одним знаряддям, збільшити термін використання протягом року та переобладнати, щоб при бажанні можна було б агрегатувати з мотоблоком. Поставлена задача вирішується тим, що знаряддя присадибне багатофункціональне "Чернятинське" має спільні деталі рами, на які можна монтувати різні робочі органи. Передбачені такі конструктивні зміни: - розроблено конструкції рам різних агрегатів, які можна складати з одних і тих самих деталей; - змінено розміри елементів рами; - розроблено конструкції робочих органів, які можна встановлювати на цю раму; - розроблено конструкцію дишла; щоб знаряддя можна було б приєднати до причіпного пристрою мотоблока. Запропонована конструкція знаряддя присадибного багатофункціонального "Чернятинського" забезпечує виконання одним знаряддям таких робіт, як нагортання гребенів для посадки картоплі, нарізання рядків для посадки рослин, руйнування кірки, знищення бур'янів, рихлення, підгортання, транспортування вантажів, коткування, боронування, снігозатримання, відгортання снігу на присадибних доріжках, розмічання рядків на грядках, згрібання сіна. Завдяки цьому зменшується номенклатура знарядь для виконання вищеперелічених технологічних операцій. Дані операції можна виконувати, тягнучи знаряддя вручну або мотоблоком. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено: Фіг.1 - дисковий міні-культиватор (вид зверху); Фіг.2 - дисковий міні-культиватор (вид збоку); Фіг.3 - міні-культиватор, обладнаний дисками з вирізами (вид збоку); Фіг.4 - тачка(вид зверху); Фіг.5 - коток (вид зверху); Фіг.6 - культиватор для знищення і рихлення бур'янів в рядках (вид зверху); 1 UA 69427 U 5 10 15 20 25 30 35 Фіг.7 - санки (вид збоку); Фіг.8 - борона (вид зверху); Фіг.9 - борона (вид збоку); Фіг.10 - сніговідгортач (вид зверху); Фіг.11 - сніговідгортач (вид збоку); Фіг.12 - маркер (вид зверху); Фіг.13 - маркер (вид збоку); Фіг.14 - граблі в агрегаті з мотоблоком(вид збоку). Знаряддя присадибне багатофункціональне "Чернятинське" складається з переднього кутника 1, заднього кутника 2, двох бокових кутників 3, двох стійок 4, двох суцільних дисків 5, дишла 6, дисків з вирізами 7, осі 8, двох коліс 9, котка 10, однобічних плоскорізальних лап 11, полозок 12, зубів борони 13, полиці 14, граблин 15, тяги 16, стояка 17, мотоблока 18. Для того, щоб з деталей рами міні-культиватора можна було б скласти різні знаряддя, передній кутник 1 і задній кутник 2 мають однакову довжину. Для того, щоб з дискового міні-культиватора скласти інші знаряддя, поступають так. Якщо замість суцільних дисків 5 установити диски з вирізами 7 Фіг.3, то таке знаряддя краще руйнує кірку на важких грантах. А при нарізанні рядків для посадки картоплі утворюються лунки, що забезпечують посадку з однаковим кроком і покращують умови для локального внесення добрив під час посадки. Для того, щоб скласти тачку, знімають диски 5 і установлюють вісь 8 з колесами 9 (Фіг.4). Знаряддя для коткування (Фіг.5) одержуємо, якщо на раму установимо каток 10. Якщо до стійок закріпити однобічні плоскорізальні лапи 11, то таким знаряддям можна в міжрядді підрізувати бур'яни і розпушувати ґрунт (Фіг.6). Щоб скласти санки (Фіг.7), необхідно з дискового міні-культиватора зняти стійки 4 з дисками 5 і установити полозки 12. Борона утвориться, якщо деталі рами скласти, як показано на Фіг.8 і Фіг.9, і до них закріпити зуби 13. Ширину захвату борони можна змінювати, переміщуючи паралельно бічний кутник 3. Для того, щоб скласти сніговідгортач, деталі рами складаємо, як показано на Фіг.10 і Фіг.11 і до рами кріпимо дві полиці 14. Цим знаряддям можна проводити снігозатримання чи відгортати сніг на присадибних доріжках. Розмічання рядків на грядках проводимо маркером, який складаємо згідно з Фіг.12 і Фіг.13. Для згрібання сіна складаємо граблі (Фіг.14). Всі ці знаряддя можна тягнути вручну за дишло 6 або за допомогою тяги 16 і стояка 17, який приєднується до мотоблока з причіпним пристроєм 18 (Фіг.14). Запропоновані знаряддя можна виготовляти в будь-якій комбінації в залежності від потреб споживача. Джерела інформації: 1. Деклараційний патент України 6693, опублікований 16.05.2005p., бюлетень №5, 2005р. 2. Сеник Б.О. Дисковий міні-культиватор "Дім, сад, город" №6, 2003р. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Знаряддя присадибне багатофункціональне, що складається з переднього кутника, заднього кутника, двох бокових кутників, двох стійок, двох суцільних дисків, дишла, дисків з вирізами, осі, двох коліс, котка, однобічних плоскорізальних лап, полозок, зубів борін, полиці, граблин, тяги, стояка, мотоблока, яке відрізняється тим, що всі агрегати мають спільні деталі рами, на які можна встановити різні робочі органи для виконання певних робіт, тягнучи знаряддя вручну або мотоблоком. 2 UA 69427 U Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
