Осьовий вентилятор з вхідним патрубком і регульованим напрямним апаратом

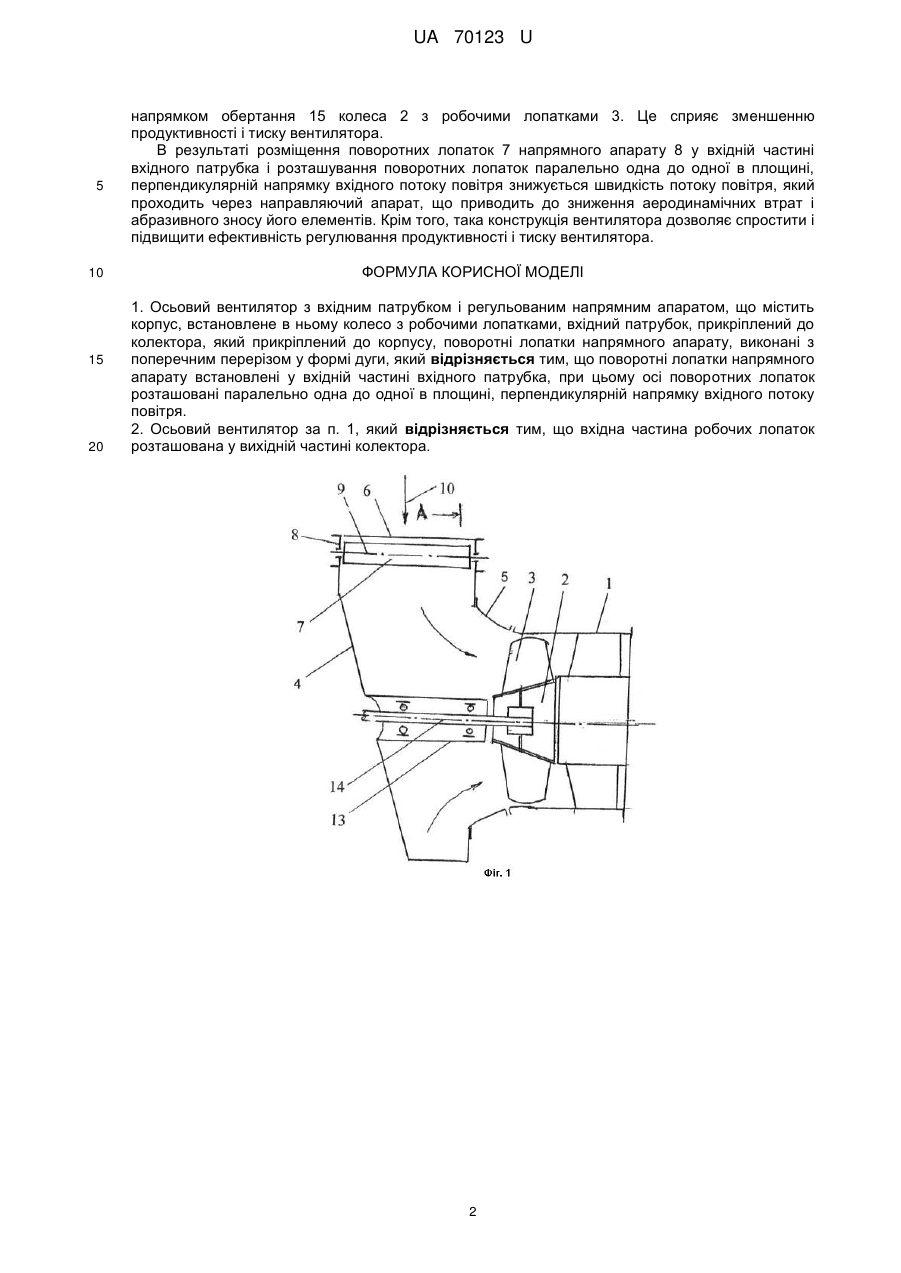

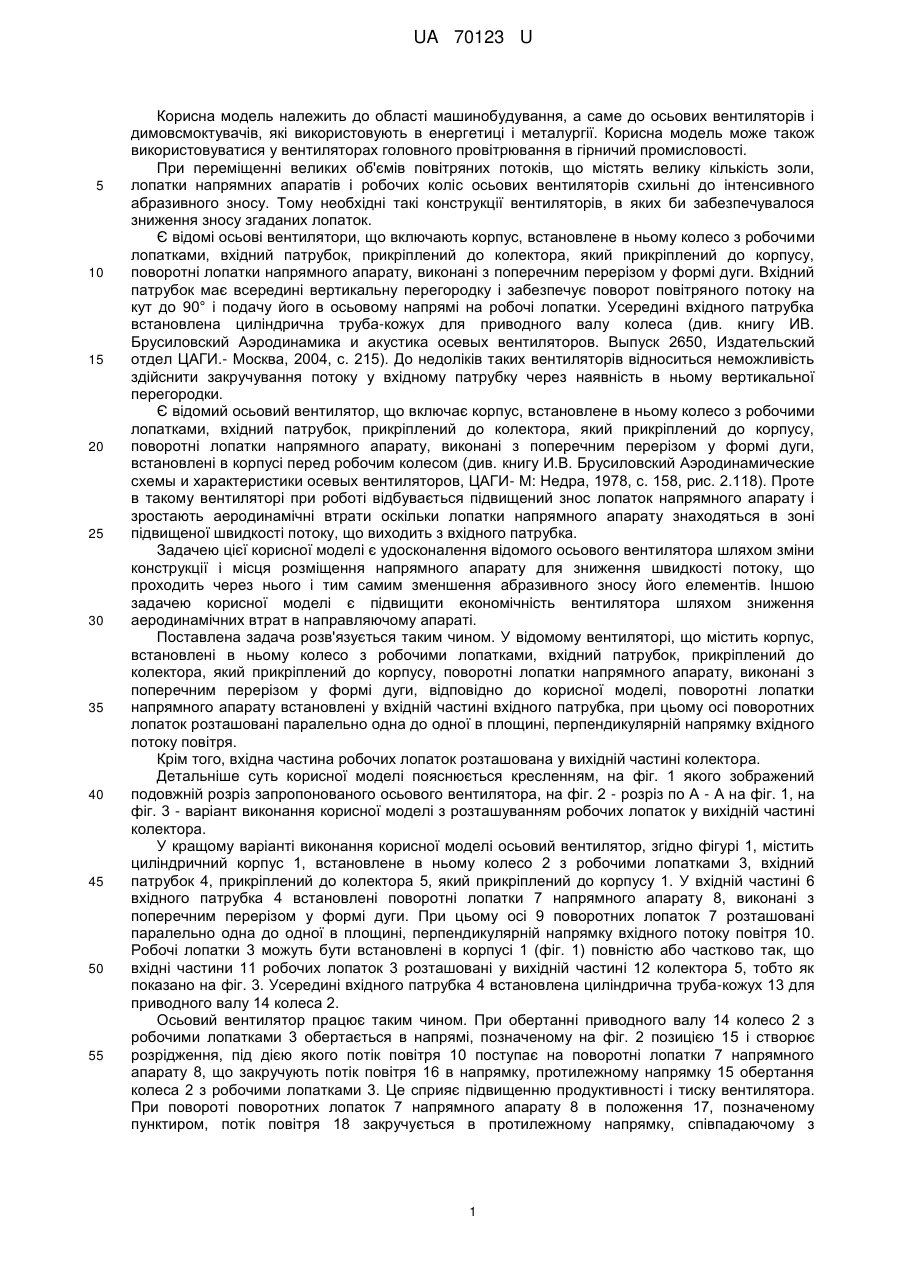

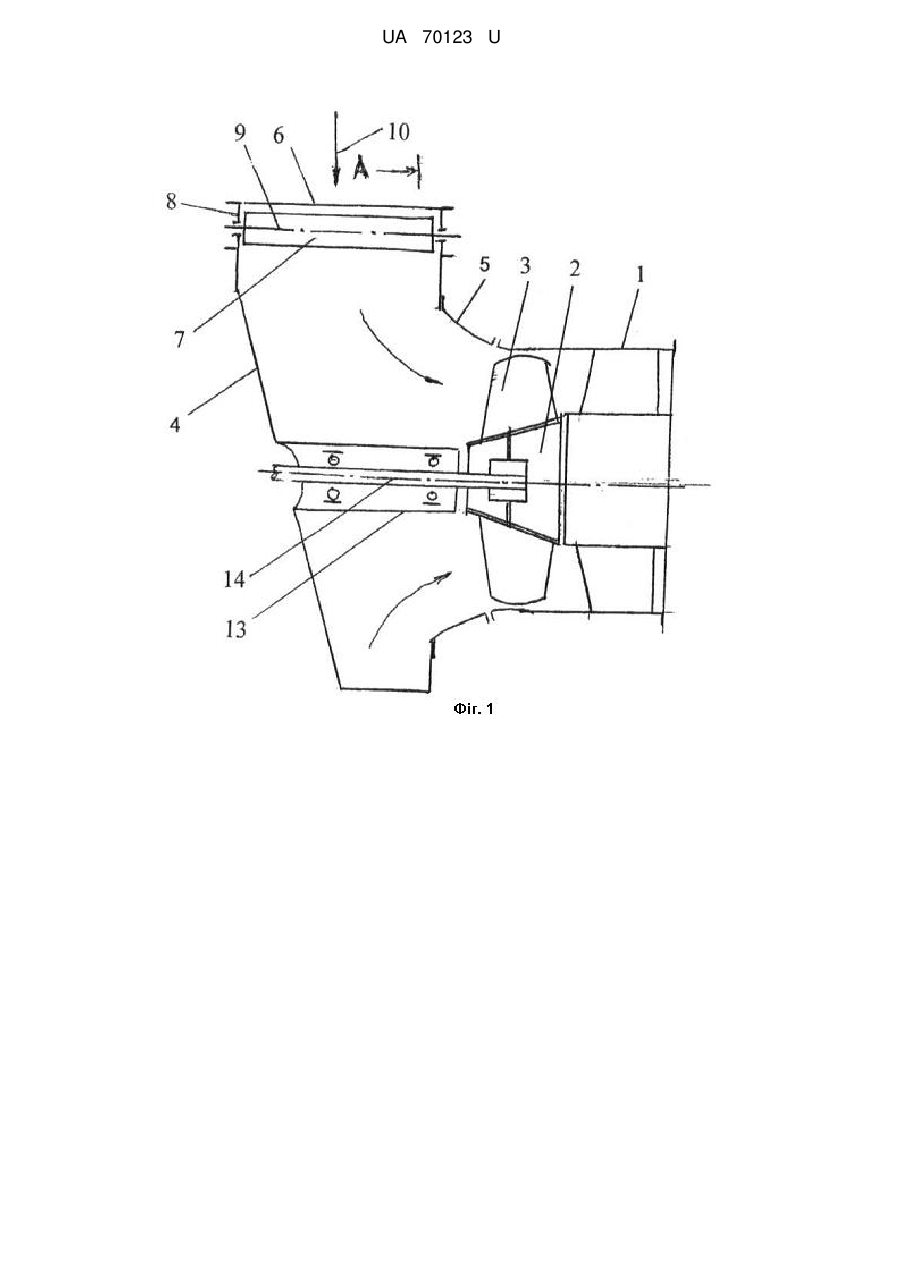

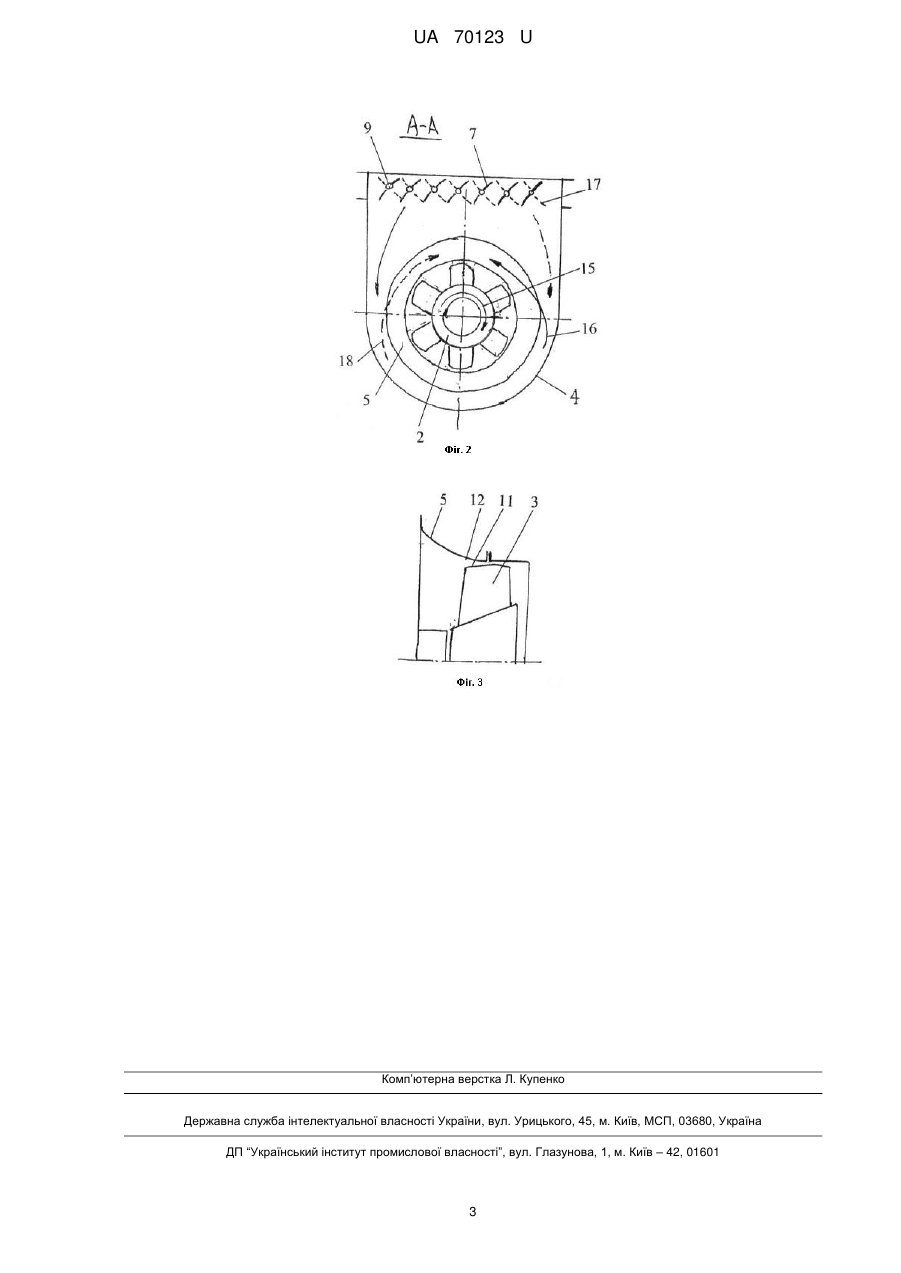

Реферат: Осьовий вентилятор з вхідним патрубком і регульованим напрямним апаратом містить корпус, встановлене в ньому колесо з робочими лопатками, вхідний патрубок, прикріплений до колектора, який прикріплений до корпусу, поворотні лопатки напрямного апарату, виконані з поперечним перерізом у формі дуги. Поворотні лопатки напрямного апарату встановлені у вхідній частині вхідного патрубка, при цьому осі поворотних лопаток розташовані паралельно одна до одної в площині, перпендикулярній напрямку вхідного потоку повітря. UA 70123 U (54) ОСЬОВИЙ ВЕНТИЛЯТОР З ВХІДНИМ ПАТРУБКОМ І РЕГУЛЬОВАНИМ НАПРЯМНИМ АПАРАТОМ UA 70123 U UA 70123 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області машинобудування, а саме до осьових вентиляторів і димовсмоктувачів, які використовують в енергетиці і металургії. Корисна модель може також використовуватися у вентиляторах головного провітрювання в гірничий промисловості. При переміщенні великих об'ємів повітряних потоків, що містять велику кількість золи, лопатки напрямних апаратів і робочих коліс осьових вентиляторів схильні до інтенсивного абразивного зносу. Тому необхідні такі конструкції вентиляторів, в яких би забезпечувалося зниження зносу згаданих лопаток. Є відомі осьові вентилятори, що включають корпус, встановлене в ньому колесо з робочими лопатками, вхідний патрубок, прикріплений до колектора, який прикріплений до корпусу, поворотні лопатки напрямного апарату, виконані з поперечним перерізом у формі дуги. Вхідний патрубок має всередині вертикальну перегородку і забезпечує поворот повітряного потоку на кут до 90° і подачу його в осьовому напрямі на робочі лопатки. Усередині вхідного патрубка встановлена циліндрична труба-кожух для приводного валу колеса (див. книгу ИВ. Брусиловский Аэродинамика и акустика осевых вентиляторов. Выпуск 2650, Издательский отдел ЦАГИ.- Москва, 2004, с. 215). До недоліків таких вентиляторів відноситься неможливість здійснити закручування потоку у вхідному патрубку через наявність в ньому вертикальної перегородки. Є відомий осьовий вентилятор, що включає корпус, встановлене в ньому колесо з робочими лопатками, вхідний патрубок, прикріплений до колектора, який прикріплений до корпусу, поворотні лопатки напрямного апарату, виконані з поперечним перерізом у формі дуги, встановлені в корпусі перед робочим колесом (див. книгу И.В. Брусиловский Аэродинамические схемы и характеристики осевых вентиляторов, ЦАГИ- М: Недра, 1978, с. 158, рис. 2.118). Проте в такому вентиляторі при роботі відбувається підвищений знос лопаток напрямного апарату і зростають аеродинамічні втрати оскільки лопатки напрямного апарату знаходяться в зоні підвищеної швидкості потоку, що виходить з вхідного патрубка. Задачею цієї корисної моделі є удосконалення відомого осьового вентилятора шляхом зміни конструкції і місця розміщення напрямного апарату для зниження швидкості потоку, що прoходить через нього і тим самим зменшення абразивного зносу його елементів. Іншою задачею корисної моделі є підвищити економічність вентилятора шляхом зниження аеродинамічних втрат в направляючому апараті. Поставлена задача розв'язується таким чином. У відомому вентиляторі, що містить корпус, встановлені в ньому колесо з робочими лопатками, вхідний патрубок, прикріплений до колектора, який прикріплений до корпусу, поворотні лопатки напрямного апарату, виконані з поперечним перерізом у формі дуги, відповідно до корисної моделі, поворотні лопатки напрямного апарату встановлені у вхідній частині вхідного патрубка, при цьому осі поворотних лопаток розташовані паралельно одна до одної в площині, перпендикулярній напрямку вхідного потоку повітря. Крім того, вхідна частина робочих лопаток розташована у вихідній частині колектора. Детальніше суть корисної моделі пояснюється кресленням, на фіг. 1 якого зображений подовжній розріз запропонованого осьового вентилятора, на фіг. 2 - розріз по А - А на фіг. 1, на фіг. 3 - варіант виконання корисної моделі з розташуванням робочих лопаток у вихідній частині колектора. У кращому варіанті виконання корисної моделі осьовий вентилятор, згідно фігурі 1, містить циліндричний корпус 1, встановлене в ньому колесо 2 з робочими лопатками 3, вхідний патрубок 4, прикріплений до колектора 5, який прикріплений до корпусу 1. У вхідній частині 6 вхідного патрубка 4 встановлені поворотні лопатки 7 напрямного апарату 8, виконані з поперечним перерізом у формі дуги. При цьому осі 9 поворотних лопаток 7 розташовані паралельно одна до одної в площині, перпендикулярній напрямку вхідного потоку повітря 10. Робочі лопатки 3 можуть бути встановлені в корпусі 1 (фіг. 1) повністю або частково так, що вхідні частини 11 робочих лопаток 3 розташовані у вихідній частині 12 колектора 5, тобто як показано на фіг. 3. Усередині вхідного патрубка 4 встановлена циліндрична труба-кожух 13 для приводного валу 14 колеса 2. Осьовий вентилятор працює таким чином. При обертанні приводного валу 14 колесо 2 з робочими лопатками 3 обертається в напрямі, позначеному на фіг. 2 позицією 15 і створює розрідження, під дією якого потік повітря 10 поступає на поворотні лопатки 7 напрямного апарату 8, що закручують потік повітря 16 в напрямку, протилежному напрямку 15 обертання колеса 2 з робочими лопатками 3. Це сприяє підвищенню продуктивності і тиску вентилятора. При повороті поворотних лопаток 7 напрямного апарату 8 в положення 17, позначеному пунктиром, потік повітря 18 закручується в протилежному напрямку, співпадаючому з 1 UA 70123 U 5 10 15 20 напрямком обертання 15 колеса 2 з робочими лопатками 3. Це сприяє зменшенню продуктивності і тиску вентилятора. В результаті розміщення поворотних лопаток 7 напрямного апарату 8 у вхідній частині вхідного патрубка і розташування поворотних лопаток паралельно одна до одної в площині, перпендикулярній напрямку вхідного потоку повітря знижується швидкість потоку повітря, який проходить через направляючий апарат, що приводить до зниження аеродинамічних втрат і абразивного зносу його елементів. Крім того, така конструкція вентилятора дозволяє спростити і підвищити ефективність регулювання продуктивності і тиску вентилятора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Осьовий вентилятор з вхідним патрубком і регульованим напрямним апаратом, що містить корпус, встановлене в ньому колесо з робочими лопатками, вхідний патрубок, прикріплений до колектора, який прикріплений до корпусу, поворотні лопатки напрямного апарату, виконані з поперечним перерізом у формі дуги, який відрізняється тим, що поворотні лопатки напрямного апарату встановлені у вхідній частині вхідного патрубка, при цьому осі поворотних лопаток розташовані паралельно одна до одної в площині, перпендикулярній напрямку вхідного потоку повітря. 2. Осьовий вентилятор за п. 1, який відрізняється тим, що вхідна частина робочих лопаток розташована у вихідній частині колектора. 2 UA 70123 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
