Пристрій для обробляння ґрунту

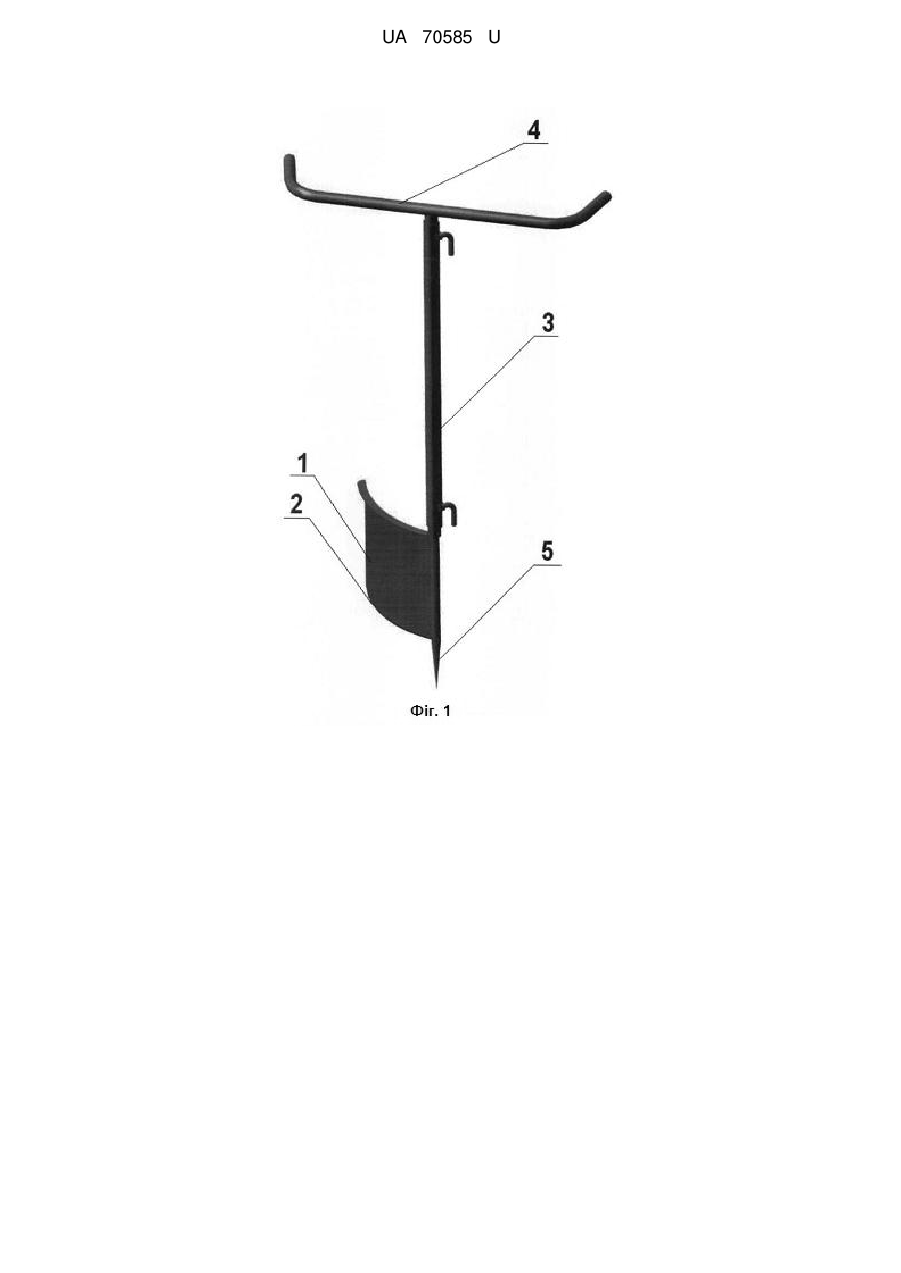

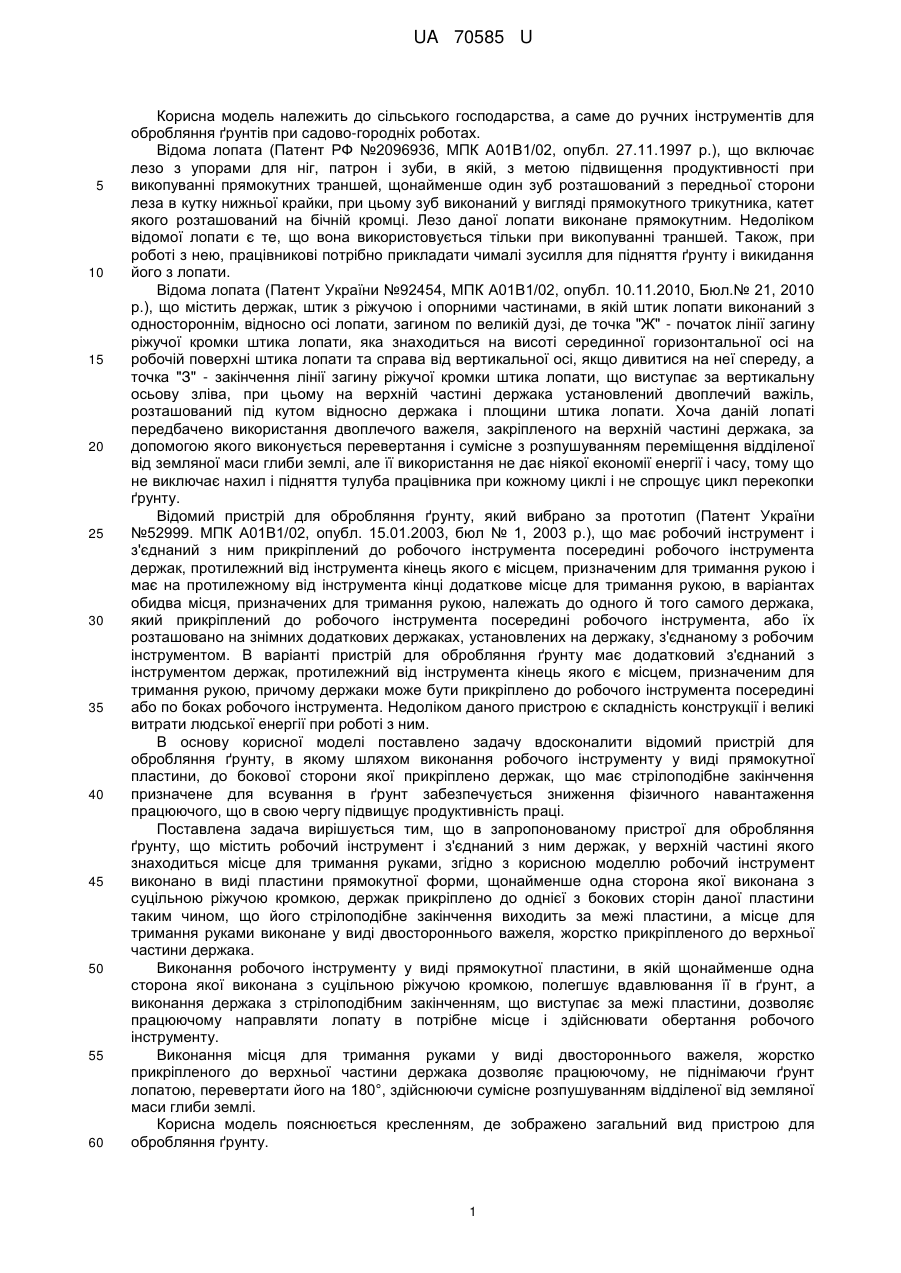

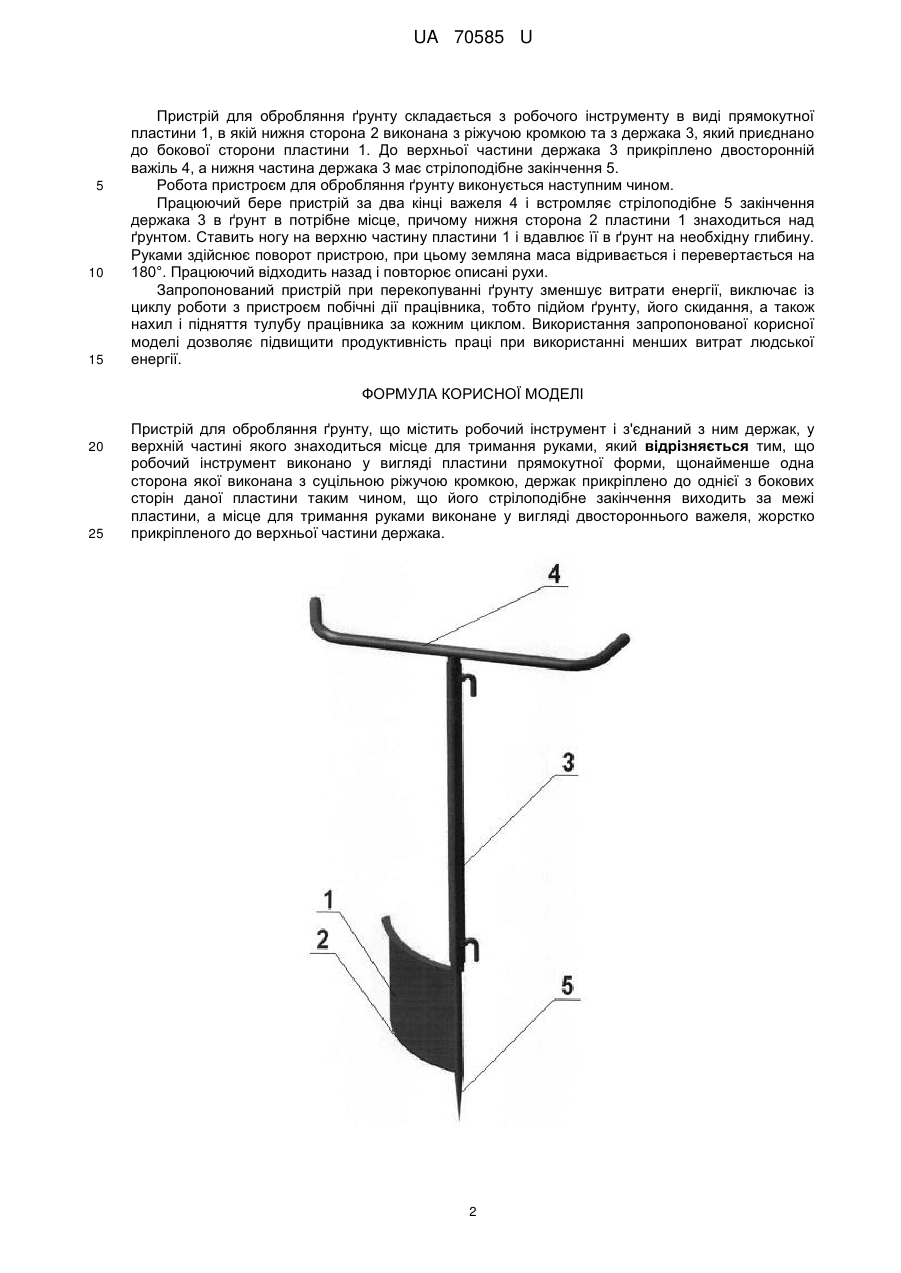

Реферат: Пристрій для обробляння ґрунту містить робочий інструмент і з'єднаний з ним держак, у верхній частині якого знаходиться місце для тримання руками. Робочий інструмент виконано в виді пластини прямокутної форми, щонайменше одна сторона якої виконана з суцільною ріжучою кромкою, держак прикріплено до однієї з бокових сторін даної пластини таким чином, що його стрілоподібне закінчення виходить за межі пластини, а місце для тримання руками виконане у виді двостороннього важеля, жорстко прикріпленого до верхньої частини держака. UA 70585 U (12) UA 70585 U UA 70585 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, а саме до ручних інструментів для обробляння ґрунтів при садово-городніх роботах. Відома лопата (Патент РФ №2096936, МПК А01В1/02, опубл. 27.11.1997 p.), що включає лезо з упорами для ніг, патрон і зуби, в якій, з метою підвищення продуктивності при викопуванні прямокутних траншей, щонайменше один зуб розташований з передньої сторони леза в кутку нижньої крайки, при цьому зуб виконаний у вигляді прямокутного трикутника, катет якого розташований на бічній кромці. Лезо даної лопати виконане прямокутним. Недоліком відомої лопати є те, що вона використовується тільки при викопуванні траншей. Також, при роботі з нею, працівникові потрібно прикладати чималі зусилля для підняття ґрунту і викидання його з лопати. Відома лопата (Патент України №92454, МПК А01В1/02, опубл. 10.11.2010, Бюл.№ 21, 2010 p.), що містить держак, штик з ріжучою і опорними частинами, в якій штик лопати виконаний з одностороннім, відносно осі лопати, загином по великій дузі, де точка "Ж" - початок лінії загину ріжучої кромки штика лопати, яка знаходиться на висоті серединної горизонтальної осі на робочій поверхні штика лопати та справа від вертикальної осі, якщо дивитися на неї спереду, а точка "З" - закінчення лінії загину ріжучої кромки штика лопати, що виступає за вертикальну осьову зліва, при цьому на верхній частині держака установлений двоплечий важіль, розташований під кутом відносно держака і площини штика лопати. Хоча даній лопаті передбачено використання двоплечого важеля, закріпленого на верхній частині держака, за допомогою якого виконується перевертання і сумісне з розпушуванням переміщення відділеної від земляної маси глиби землі, але її використання не дає ніякої економії енергії і часу, тому що не виключає нахил і підняття тулуба працівника при кожному циклі і не спрощує цикл перекопки ґрунту. Відомий пристрій для обробляння ґрунту, який вибрано за прототип (Патент України №52999. МПК А01В1/02, опубл. 15.01.2003, бюл № 1, 2003 p.), що має робочий інструмент і з'єднаний з ним прикріплений до робочого інструмента посередині робочого інструмента держак, протилежний від інструмента кінець якого є місцем, призначеним для тримання рукою і має на протилежному від інструмента кінці додаткове місце для тримання рукою, в варіантах обидва місця, призначених для тримання рукою, належать до одного й того самого держака, який прикріплений до робочого інструмента посередині робочого інструмента, або їх розташовано на знімних додаткових держаках, установлених на держаку, з'єднаному з робочим інструментом. В варіанті пристрій для обробляння ґрунту має додатковий з'єднаний з інструментом держак, протилежний від інструмента кінець якого є місцем, призначеним для тримання рукою, причому держаки може бути прикріплено до робочого інструмента посередині або по боках робочого інструмента. Недоліком даного пристрою є складність конструкції і великі витрати людської енергії при роботі з ним. В основу корисної моделі поставлено задачу вдосконалити відомий пристрій для обробляння ґрунту, в якому шляхом виконання робочого інструменту у виді прямокутної пластини, до бокової сторони якої прикріплено держак, що має стрілоподібне закінчення призначене для всування в ґрунт забезпечується зниження фізичного навантаження працюючого, що в свою чергу підвищує продуктивність праці. Поставлена задача вирішується тим, що в запропонованому пристрої для обробляння ґрунту, що містить робочий інструмент і з'єднаний з ним держак, у верхній частині якого знаходиться місце для тримання руками, згідно з корисною моделлю робочий інструмент виконано в виді пластини прямокутної форми, щонайменше одна сторона якої виконана з суцільною ріжучою кромкою, держак прикріплено до однієї з бокових сторін даної пластини таким чином, що його стрілоподібне закінчення виходить за межі пластини, а місце для тримання руками виконане у виді двостороннього важеля, жорстко прикріпленого до верхньої частини держака. Виконання робочого інструменту у виді прямокутної пластини, в якій щонайменше одна сторона якої виконана з суцільною ріжучою кромкою, полегшує вдавлювання її в ґрунт, а виконання держака з стрілоподібним закінченням, що виступає за межі пластини, дозволяє працюючому направляти лопату в потрібне місце і здійснювати обертання робочого інструменту. Виконання місця для тримання руками у виді двостороннього важеля, жорстко прикріпленого до верхньої частини держака дозволяє працюючому, не піднімаючи ґрунт лопатою, перевертати його на 180°, здійснюючи сумісне розпушуванням відділеної від земляної маси глиби землі. Корисна модель пояснюється кресленням, де зображено загальний вид пристрою для обробляння ґрунту. 1 UA 70585 U 5 10 15 Пристрій для обробляння ґрунту складається з робочого інструменту в виді прямокутної пластини 1, в якій нижня сторона 2 виконана з ріжучою кромкою та з держака 3, який приєднано до бокової сторони пластини 1. До верхньої частини держака 3 прикріплено двосторонній важіль 4, а нижня частина держака 3 має стрілоподібне закінчення 5. Робота пристроєм для обробляння ґрунту виконується наступним чином. Працюючий бере пристрій за два кінці важеля 4 і встромляє стрілоподібне 5 закінчення держака 3 в ґрунт в потрібне місце, причому нижня сторона 2 пластини 1 знаходиться над ґрунтом. Ставить ногу на верхню частину пластини 1 і вдавлює її в ґрунт на необхідну глибину. Руками здійснює поворот пристрою, при цьому земляна маса відривається і перевертається на 180°. Працюючий відходить назад і повторює описані рухи. Запропонований пристрій при перекопуванні ґрунту зменшує витрати енергії, виключає із циклу роботи з пристроєм побічні дії працівника, тобто підйом ґрунту, його скидання, а також нахил і підняття тулубу працівника за кожним циклом. Використання запропонованої корисної моделі дозволяє підвищити продуктивність праці при використанні менших витрат людської енергії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для обробляння ґрунту, що містить робочий інструмент і з'єднаний з ним держак, у верхній частині якого знаходиться місце для тримання руками, який відрізняється тим, що робочий інструмент виконано у вигляді пластини прямокутної форми, щонайменше одна сторона якої виконана з суцільною ріжучою кромкою, держак прикріплено до однієї з бокових сторін даної пластини таким чином, що його стрілоподібне закінчення виходить за межі пластини, а місце для тримання руками виконане у вигляді двостороннього важеля, жорстко прикріпленого до верхньої частини держака. 2 UA 70585 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
