Індивідуальний тепловий пункт

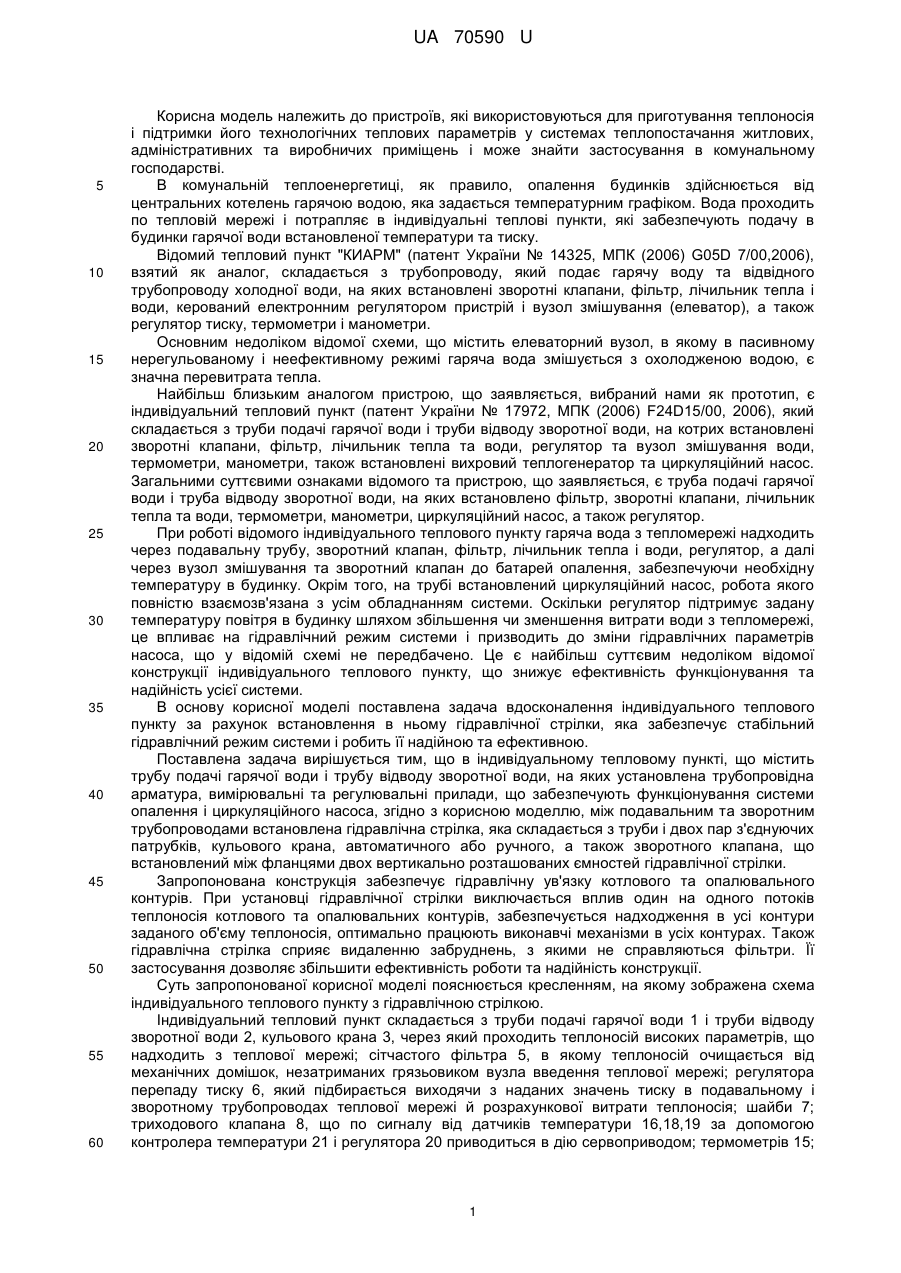

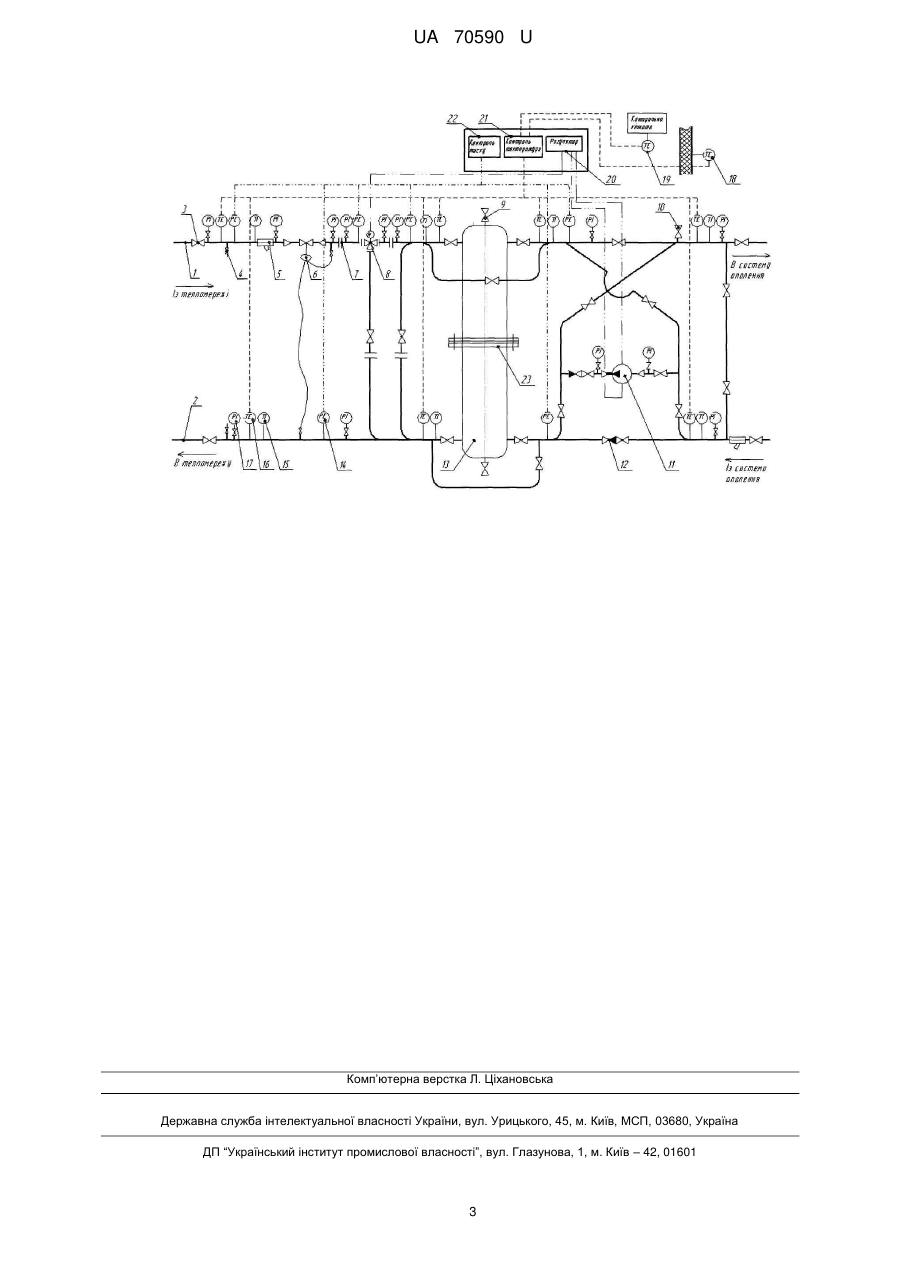

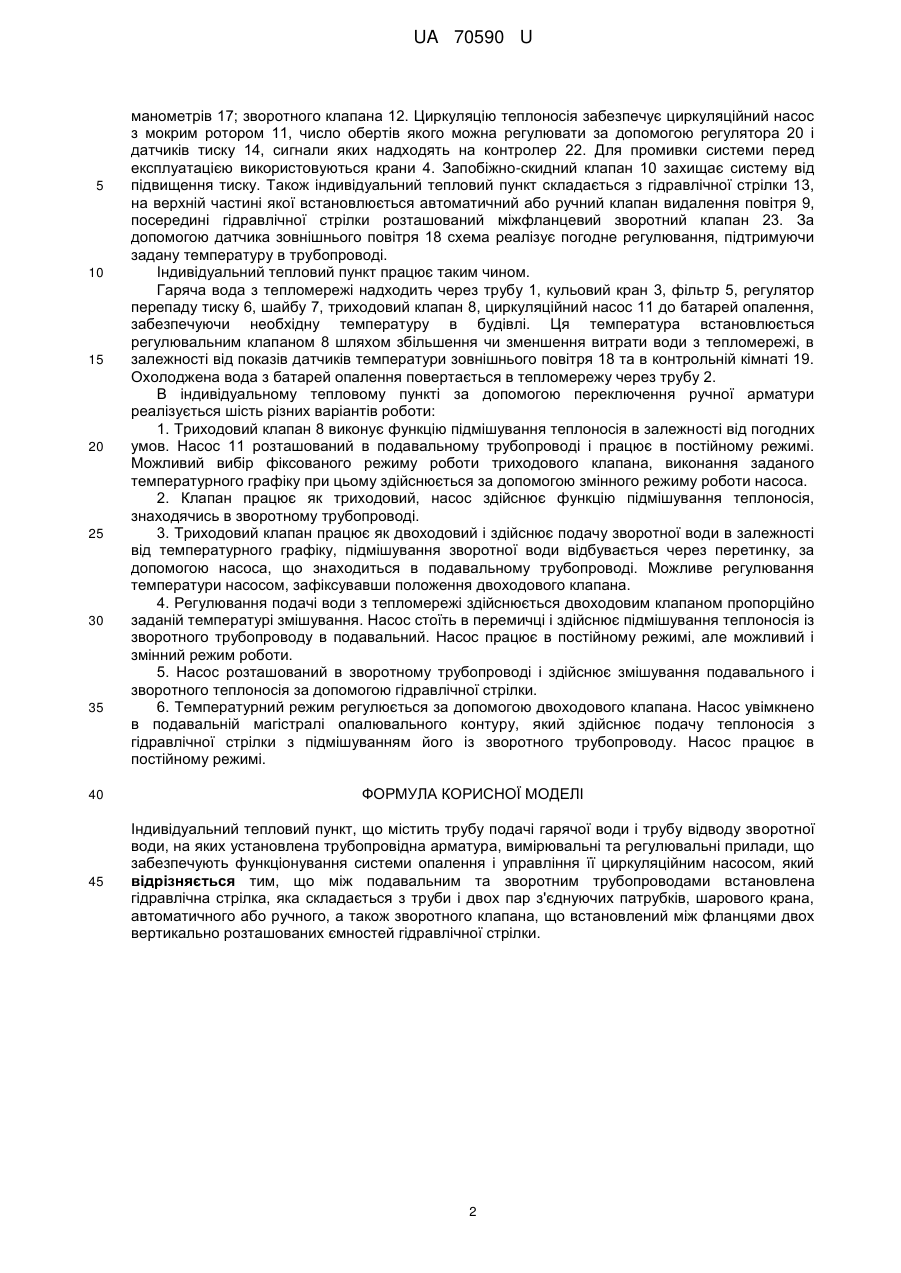

Реферат: Індивідуальний тепловий пункт містить трубу подачі гарячої води і трубу відводу зворотної води, на яких установлена трубопровідна арматура, вимірювальні та регулювальні прилади, що забезпечують функціонування системи опалення і управління її циркуляційним насосом. Між подавальним та зворотним трубопроводами встановлена гідравлічна стрілка, яка складається з труби і двох пар з'єднуючих патрубків, шарового крана, автоматичного або ручного, а також зворотного клапана, що встановлений між фланцями двох вертикально розташованих ємностей гідравлічної стрілки. UA 70590 U (12) UA 70590 U UA 70590 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв, які використовуються для приготування теплоносія і підтримки його технологічних теплових параметрів у системах теплопостачання житлових, адміністративних та виробничих приміщень і може знайти застосування в комунальному господарстві. В комунальній теплоенергетиці, як правило, опалення будинків здійснюється від центральних котелень гарячою водою, яка задається температурним графіком. Вода проходить по тепловій мережі і потрапляє в індивідуальні теплові пункти, які забезпечують подачу в будинки гарячої води встановленої температури та тиску. Відомий тепловий пункт "КИАРМ" (патент України № 14325, МПК (2006) G05D 7/00,2006), взятий як аналог, складається з трубопроводу, який подає гарячу воду та відвідного трубопроводу холодної води, на яких встановлені зворотні клапани, фільтр, лічильник тепла і води, керований електронним регулятором пристрій і вузол змішування (елеватор), а також регулятор тиску, термометри і манометри. Основним недоліком відомої схеми, що містить елеваторний вузол, в якому в пасивному нерегульованому і неефективному режимі гаряча вода змішується з охолодженою водою, є значна перевитрата тепла. Найбільш близьким аналогом пристрою, що заявляється, вибраний нами як прототип, є індивідуальний тепловий пункт (патент України № 17972, МПК (2006) F24D15/00, 2006), який складається з труби подачі гарячої води і труби відводу зворотної води, на котрих встановлені зворотні клапани, фільтр, лічильник тепла та води, регулятор та вузол змішування води, термометри, манометри, також встановлені вихровий теплогенератор та циркуляційний насос. Загальними суттєвими ознаками відомого та пристрою, що заявляється, є труба подачі гарячої води і труба відводу зворотної води, на яких встановлено фільтр, зворотні клапани, лічильник тепла та води, термометри, манометри, циркуляційний насос, а також регулятор. При роботі відомого індивідуального теплового пункту гаряча вода з тепломережі надходить через подавальну трубу, зворотний клапан, фільтр, лічильник тепла і води, регулятор, а далі через вузол змішування та зворотний клапан до батарей опалення, забезпечуючи необхідну температуру в будинку. Окрім того, на трубі встановлений циркуляційний насос, робота якого повністю взаємозв'язана з усім обладнанням системи. Оскільки регулятор підтримує задану температуру повітря в будинку шляхом збільшення чи зменшення витрати води з тепломережі, це впливає на гідравлічний режим системи і призводить до зміни гідравлічних параметрів насоса, що у відомій схемі не передбачено. Це є найбільш суттєвим недоліком відомої конструкції індивідуального теплового пункту, що знижує ефективність функціонування та надійність усієї системи. В основу корисної моделі поставлена задача вдосконалення індивідуального теплового пункту за рахунок встановлення в ньому гідравлічної стрілки, яка забезпечує стабільний гідравлічний режим системи і робить її надійною та ефективною. Поставлена задача вирішується тим, що в індивідуальному тепловому пункті, що містить трубу подачі гарячої води і трубу відводу зворотної води, на яких установлена трубопровідна арматура, вимірювальні та регулювальні прилади, що забезпечують функціонування системи опалення і циркуляційного насоса, згідно з корисною моделлю, між подавальним та зворотним трубопроводами встановлена гідравлічна стрілка, яка складається з труби і двох пар з'єднуючих патрубків, кульового крана, автоматичного або ручного, а також зворотного клапана, що встановлений між фланцями двох вертикально розташованих ємностей гідравлічної стрілки. Запропонована конструкція забезпечує гідравлічну ув'язку котлового та опалювального контурів. При установці гідравлічної стрілки виключається вплив один на одного потоків теплоносія котлового та опалювальних контурів, забезпечується надходження в усі контури заданого об'єму теплоносія, оптимально працюють виконавчі механізми в усіх контурах. Також гідравлічна стрілка сприяє видаленню забруднень, з якими не справляються фільтри. Її застосування дозволяє збільшити ефективність роботи та надійність конструкції. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена схема індивідуального теплового пункту з гідравлічною стрілкою. Індивідуальний тепловий пункт складається з труби подачі гарячої води 1 і труби відводу зворотної води 2, кульового крана 3, через який проходить теплоносій високих параметрів, що надходить з теплової мережі; сітчастого фільтра 5, в якому теплоносій очищається від механічних домішок, незатриманих грязьовиком вузла введення теплової мережі; регулятора перепаду тиску 6, який підбирається виходячи з наданих значень тиску в подавальному і зворотному трубопроводах теплової мережі й розрахункової витрати теплоносія; шайби 7; триходового клапана 8, що по сигналу від датчиків температури 16,18,19 за допомогою контролера температури 21 і регулятора 20 приводиться в дію сервоприводом; термометрів 15; 1 UA 70590 U 5 10 15 20 25 30 35 манометрів 17; зворотного клапана 12. Циркуляцію теплоносія забезпечує циркуляційний насос з мокрим ротором 11, число обертів якого можна регулювати за допомогою регулятора 20 і датчиків тиску 14, сигнали яких надходять на контролер 22. Для промивки системи перед експлуатацією використовуються крани 4. Запобіжно-скидний клапан 10 захищає систему від підвищення тиску. Також індивідуальний тепловий пункт складається з гідравлічної стрілки 13, на верхній частині якої встановлюється автоматичний або ручний клапан видалення повітря 9, посередині гідравлічної стрілки розташований міжфланцевий зворотний клапан 23. За допомогою датчика зовнішнього повітря 18 схема реалізує погодне регулювання, підтримуючи задану температуру в трубопроводі. Індивідуальний тепловий пункт працює таким чином. Гаряча вода з тепломережі надходить через трубу 1, кульовий кран 3, фільтр 5, регулятор перепаду тиску 6, шайбу 7, триходовий клапан 8, циркуляційний насос 11 до батарей опалення, забезпечуючи необхідну температуру в будівлі. Ця температура встановлюється регулювальним клапаном 8 шляхом збільшення чи зменшення витрати води з тепломережі, в залежності від показів датчиків температури зовнішнього повітря 18 та в контрольній кімнаті 19. Охолоджена вода з батарей опалення повертається в тепломережу через трубу 2. В індивідуальному тепловому пункті за допомогою переключення ручної арматури реалізується шість різних варіантів роботи: 1. Триходовий клапан 8 виконує функцію підмішування теплоносія в залежності від погодних умов. Насос 11 розташований в подавальному трубопроводі і працює в постійному режимі. Можливий вибір фіксованого режиму роботи триходового клапана, виконання заданого температурного графіку при цьому здійснюється за допомогою змінного режиму роботи насоса. 2. Клапан працює як триходовий, насос здійснює функцію підмішування теплоносія, знаходячись в зворотному трубопроводі. 3. Триходовий клапан працює як двоходовий і здійснює подачу зворотної води в залежності від температурного графіку, підмішування зворотної води відбувається через перетинку, за допомогою насоса, що знаходиться в подавальному трубопроводі. Можливе регулювання температури насосом, зафіксувавши положення двоходового клапана. 4. Регулювання подачі води з тепломережі здійснюється двоходовим клапаном пропорційно заданій температурі змішування. Насос стоїть в перемичці і здійснює підмішування теплоносія із зворотного трубопроводу в подавальний. Насос працює в постійному режимі, але можливий і змінний режим роботи. 5. Насос розташований в зворотному трубопроводі і здійснює змішування подавального і зворотного теплоносія за допомогою гідравлічної стрілки. 6. Температурний режим регулюється за допомогою двоходового клапана. Насос увімкнено в подавальній магістралі опалювального контуру, який здійснює подачу теплоносія з гідравлічної стрілки з підмішуванням його із зворотного трубопроводу. Насос працює в постійному режимі. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Індивідуальний тепловий пункт, що містить трубу подачі гарячої води і трубу відводу зворотної води, на яких установлена трубопровідна арматура, вимірювальні та регулювальні прилади, що забезпечують функціонування системи опалення і управління її циркуляційним насосом, який відрізняється тим, що між подавальним та зворотним трубопроводами встановлена гідравлічна стрілка, яка складається з труби і двох пар з'єднуючих патрубків, шарового крана, автоматичного або ручного, а також зворотного клапана, що встановлений між фланцями двох вертикально розташованих ємностей гідравлічної стрілки. 2 UA 70590 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
