Сушарка зерна

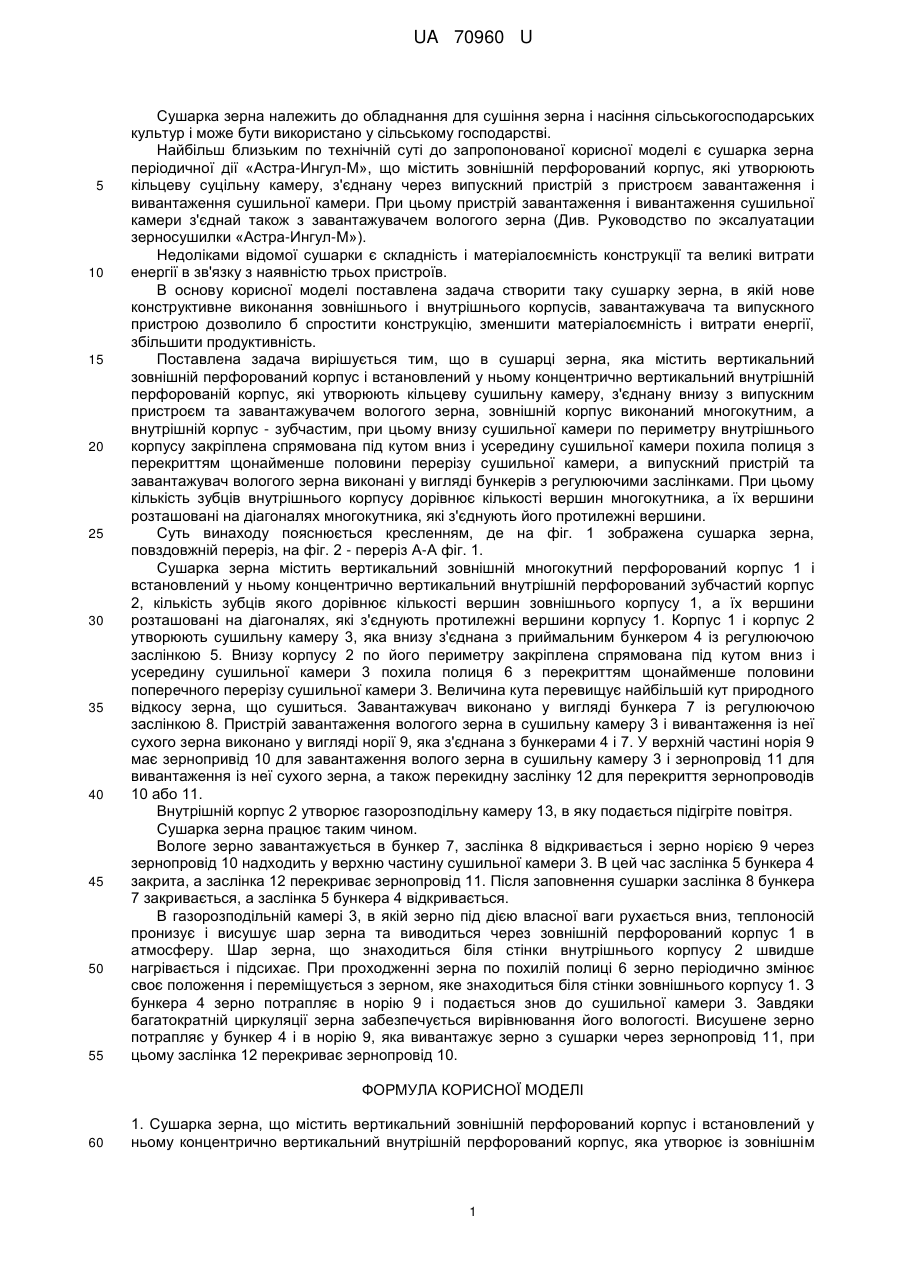

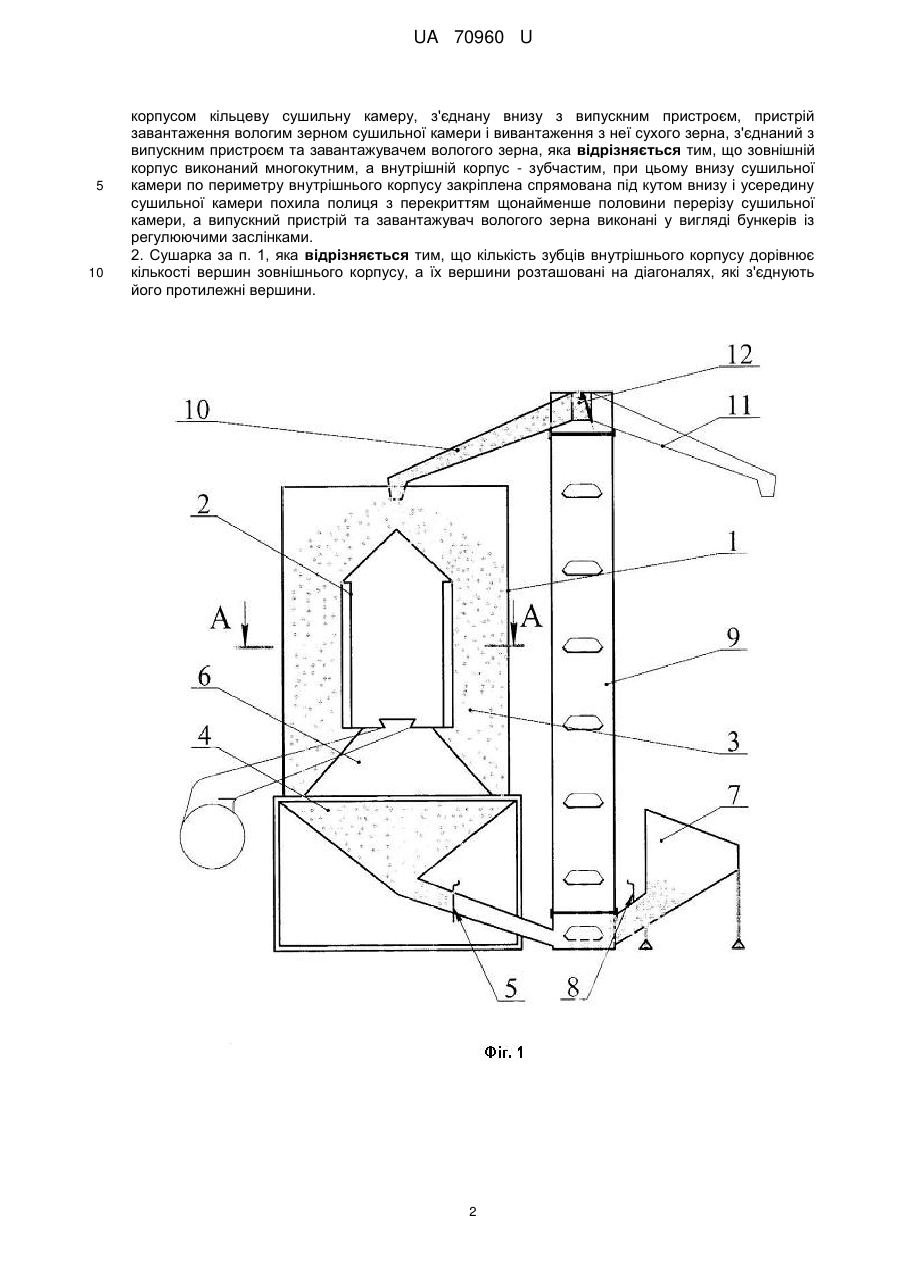

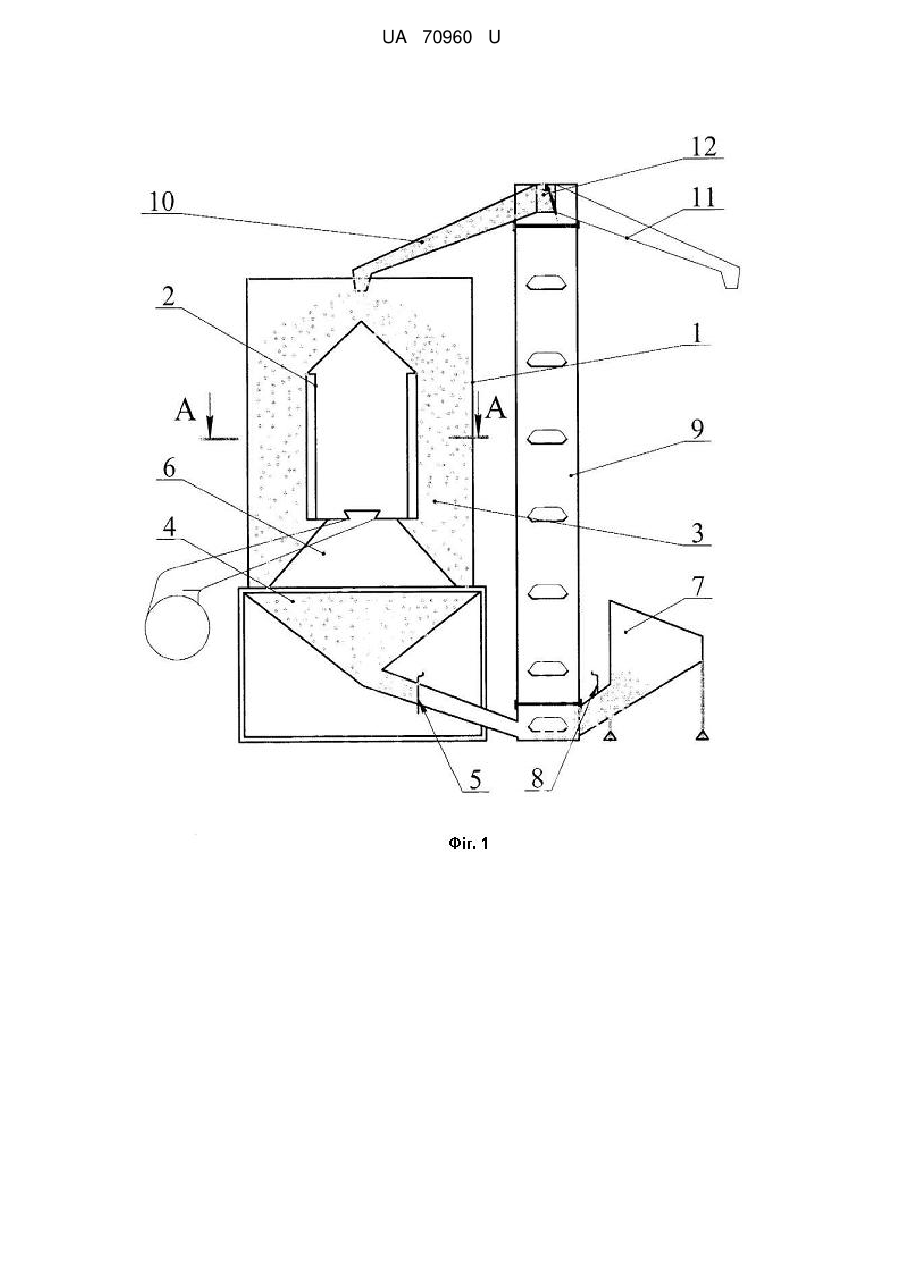

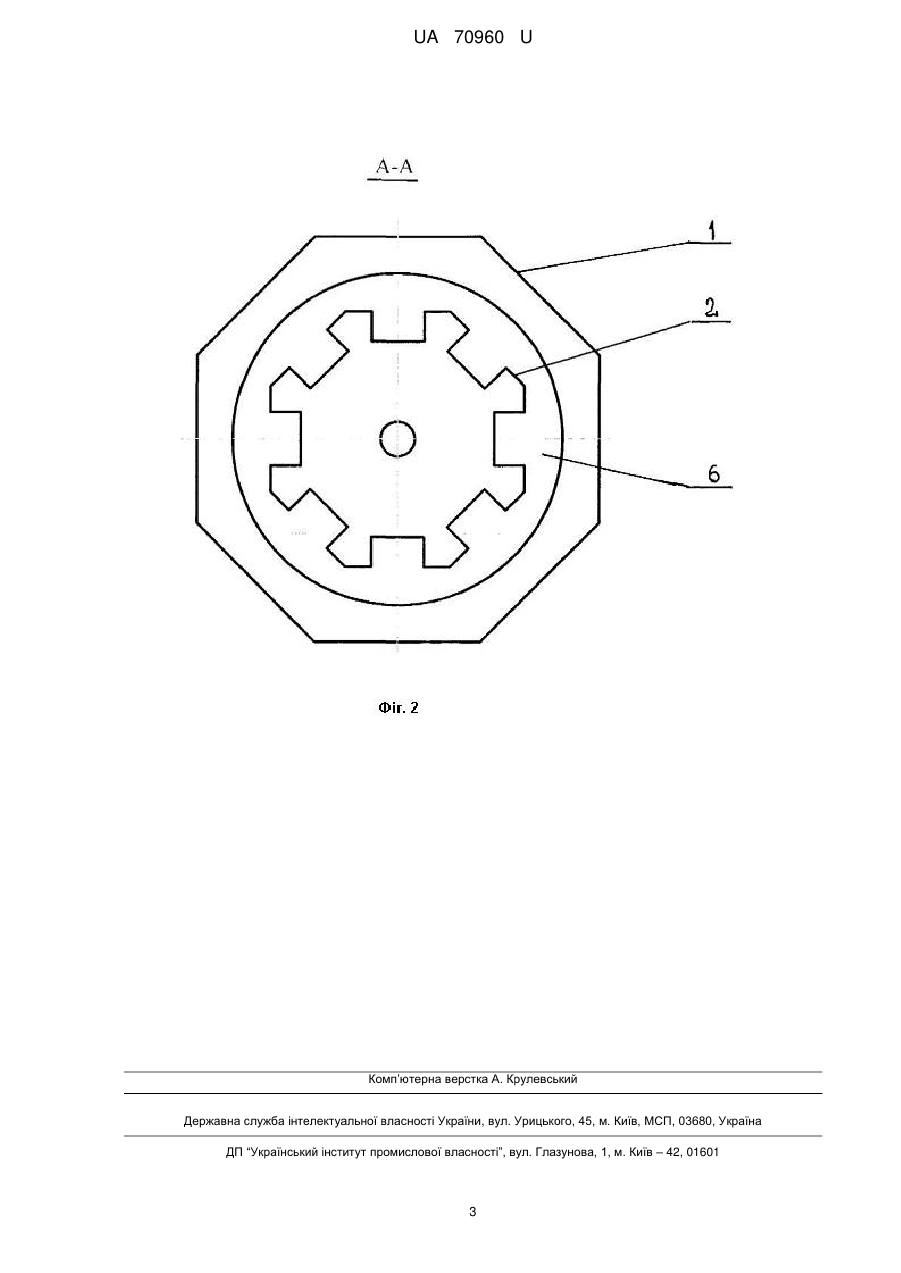

Реферат: UA 70960 U UA 70960 U 5 10 15 20 25 30 35 40 45 50 55 Сушарка зерна належить до обладнання для сушіння зерна і насіння сільськогосподарських культур і може бути використано у сільському господарстві. Найбільш близьким по технічній суті до запропонованої корисної моделі є сушарка зерна періодичної дії «Астра-Ингул-М», що містить зовнішній перфорований корпус, які утворюють кільцеву суцільну камеру, з'єднану через випускний пристрій з пристроєм завантаження і вивантаження сушильної камери. При цьому пристрій завантаження і вивантаження сушильної камери з'єднай також з завантажувачем вологого зерна (Див. Руководство по эксалуатации зерносушилки «Астра-Ингул-М»). Недоліками відомої сушарки є складність і матеріалоємність конструкції та великі витрати енергії в зв'язку з наявністю трьох пристроїв. В основу корисної моделі поставлена задача створити таку сушарку зерна, в якій нове конструктивне виконання зовнішнього і внутрішнього корпусів, завантажувача та випускного пристрою дозволило б спростити конструкцію, зменшити матеріалоємність і витрати енергії, збільшити продуктивність. Поставлена задача вирішується тим, що в сушарці зерна, яка містить вертикальний зовнішній перфорований корпус і встановлений у ньому концентрично вертикальний внутрішній перфорованій корпус, які утворюють кільцеву сушильну камеру, з'єднану внизу з випускним пристроєм та завантажувачем вологого зерна, зовнішній корпус виконаний многокутним, а внутрішній корпус - зубчастим, при цьому внизу сушильної камери по периметру внутрішнього корпусу закріплена спрямована під кутом вниз і усередину сушильної камери похила полиця з перекриттям щонайменше половини перерізу сушильної камери, а випускний пристрій та завантажувач вологого зерна виконані у вигляді бункерів з регулюючими заслінками. При цьому кількість зубців внутрішнього корпусу дорівнює кількості вершин многокутника, а їх вершини розташовані на діагоналях многокутника, які з'єднують його протилежні вершини. Суть винаходу пояснюється кресленням, де на фіг. 1 зображена сушарка зерна, повздовжній переріз, на фіг. 2 - переріз А-А фіг. 1. Сушарка зерна містить вертикальний зовнішній многокутний перфорований корпус 1 і встановлений у ньому концентрично вертикальний внутрішній перфорований зубчастий корпус 2, кількість зубців якого дорівнює кількості вершин зовнішнього корпусу 1, а їх вершини розташовані на діагоналях, які з'єднують протилежні вершини корпусу 1. Корпус 1 і корпус 2 утворюють сушильну камеру 3, яка внизу з'єднана з приймальним бункером 4 із регулюючою заслінкою 5. Внизу корпусу 2 по його периметру закріплена спрямована під кутом вниз і усередину сушильної камери 3 похила полиця 6 з перекриттям щонайменше половини поперечного перерізу сушильної камери 3. Величина кута перевищує найбільшій кут природного відкосу зерна, що сушиться. Завантажувач виконано у вигляді бункера 7 із регулюючою заслінкою 8. Пристрій завантаження вологого зерна в сушильну камеру 3 і вивантаження із неї сухого зерна виконано у вигляді норії 9, яка з'єднана з бункерами 4 і 7. У верхній частині норія 9 має зернопривід 10 для завантаження волого зерна в сушильну камеру 3 і зернопровід 11 для вивантаження із неї сухого зерна, а також перекидну заслінку 12 для перекриття зернопроводів 10 або 11. Внутрішній корпус 2 утворює газорозподільну камеру 13, в яку подається підігріте повітря. Сушарка зерна працює таким чином. Вологе зерно завантажується в бункер 7, заслінка 8 відкривається і зерно норією 9 через зернопровід 10 надходить у верхню частину сушильної камери 3. В цей час заслінка 5 бункера 4 закрита, а заслінка 12 перекриває зернопровід 11. Після заповнення сушарки заслінка 8 бункера 7 закривається, а заслінка 5 бункера 4 відкривається. В газорозподільній камері 3, в якій зерно під дією власної ваги рухається вниз, теплоносій пронизує і висушує шар зерна та виводиться через зовнішній перфорований корпус 1 в атмосферу. Шар зерна, що знаходиться біля стінки внутрішнього корпусу 2 швидше нагрівається і підсихає. При проходженні зерна по похилій полиці 6 зерно періодично змінює своє положення і переміщується з зерном, яке знаходиться біля стінки зовнішнього корпусу 1. З бункера 4 зерно потрапляє в норію 9 і подається знов до сушильної камери 3. Завдяки багатократній циркуляції зерна забезпечується вирівнювання його вологості. Висушене зерно потрапляє у бункер 4 і в норію 9, яка вивантажує зерно з сушарки через зернопровід 11, при цьому заслінка 12 перекриває зернопровід 10. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Сушарка зерна, що містить вертикальний зовнішній перфорований корпус і встановлений у ньому концентрично вертикальний внутрішній перфорований корпус, яка утворює із зовнішнім 1 UA 70960 U 5 10 корпусом кільцеву сушильну камеру, з'єднану внизу з випускним пристроєм, пристрій завантаження вологим зерном сушильної камери і вивантаження з неї сухого зерна, з'єднаний з випускним пристроєм та завантажувачем вологого зерна, яка відрізняється тим, що зовнішній корпус виконаний многокутним, а внутрішній корпус - зубчастим, при цьому внизу сушильної камери по периметру внутрішнього корпусу закріплена спрямована під кутом внизу і усередину сушильної камери похила полиця з перекриттям щонайменше половини перерізу сушильної камери, а випускний пристрій та завантажувач вологого зерна виконані у вигляді бункерів із регулюючими заслінками. 2. Сушарка за п. 1, яка відрізняється тим, що кількість зубців внутрішнього корпусу дорівнює кількості вершин зовнішнього корпусу, а їх вершини розташовані на діагоналях, які з'єднують його протилежні вершини. 2 UA 70960 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
