Автоматичний магнітний захоплювач

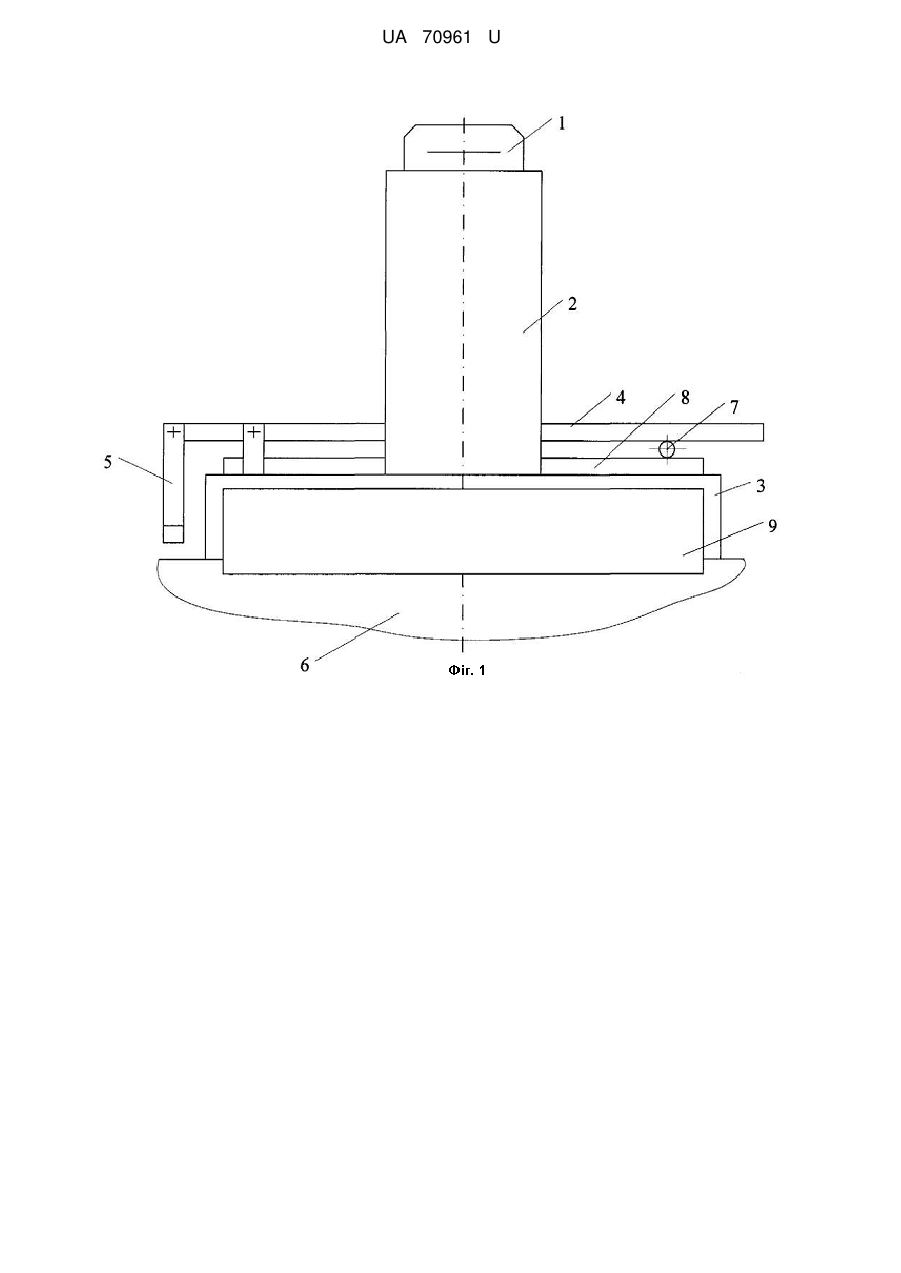

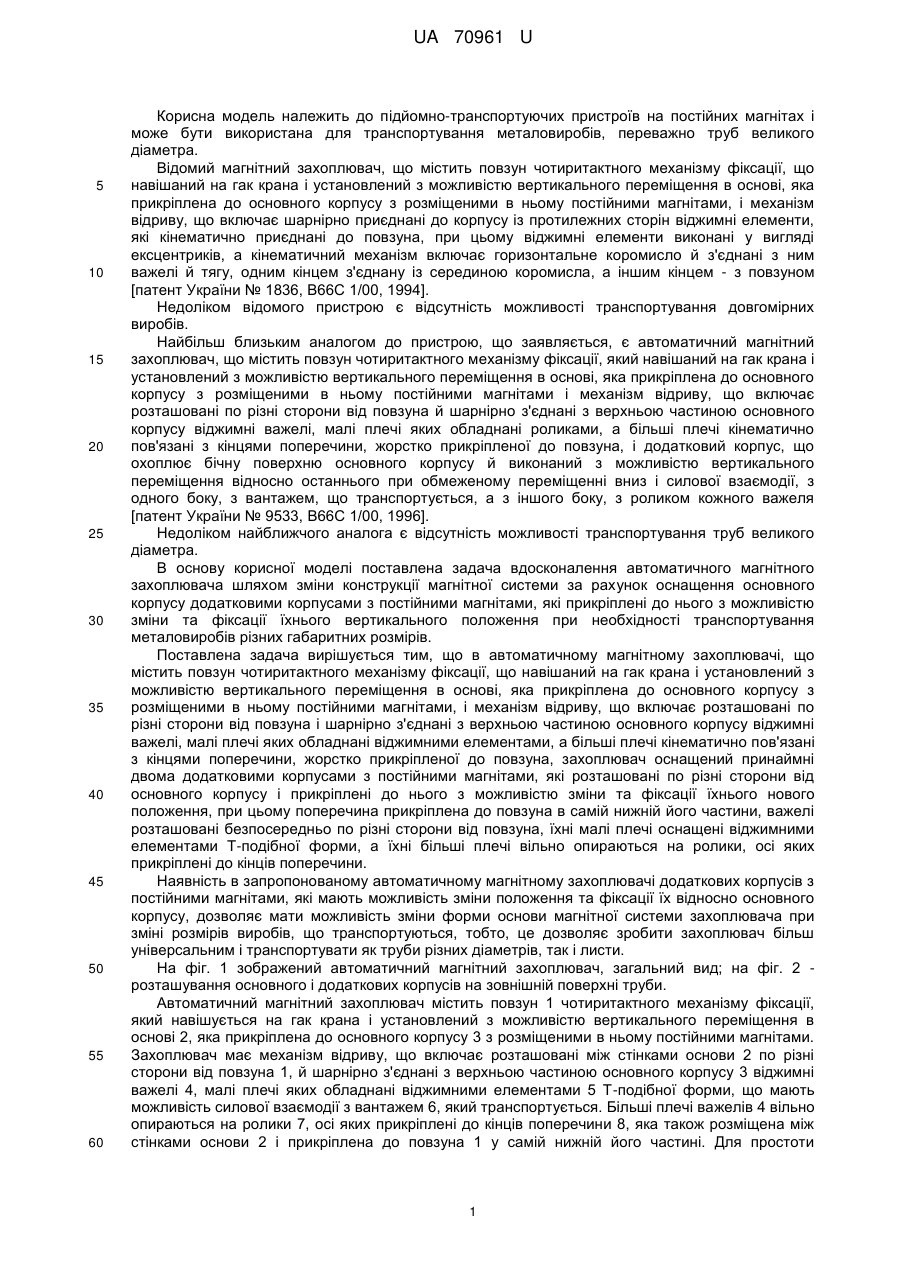

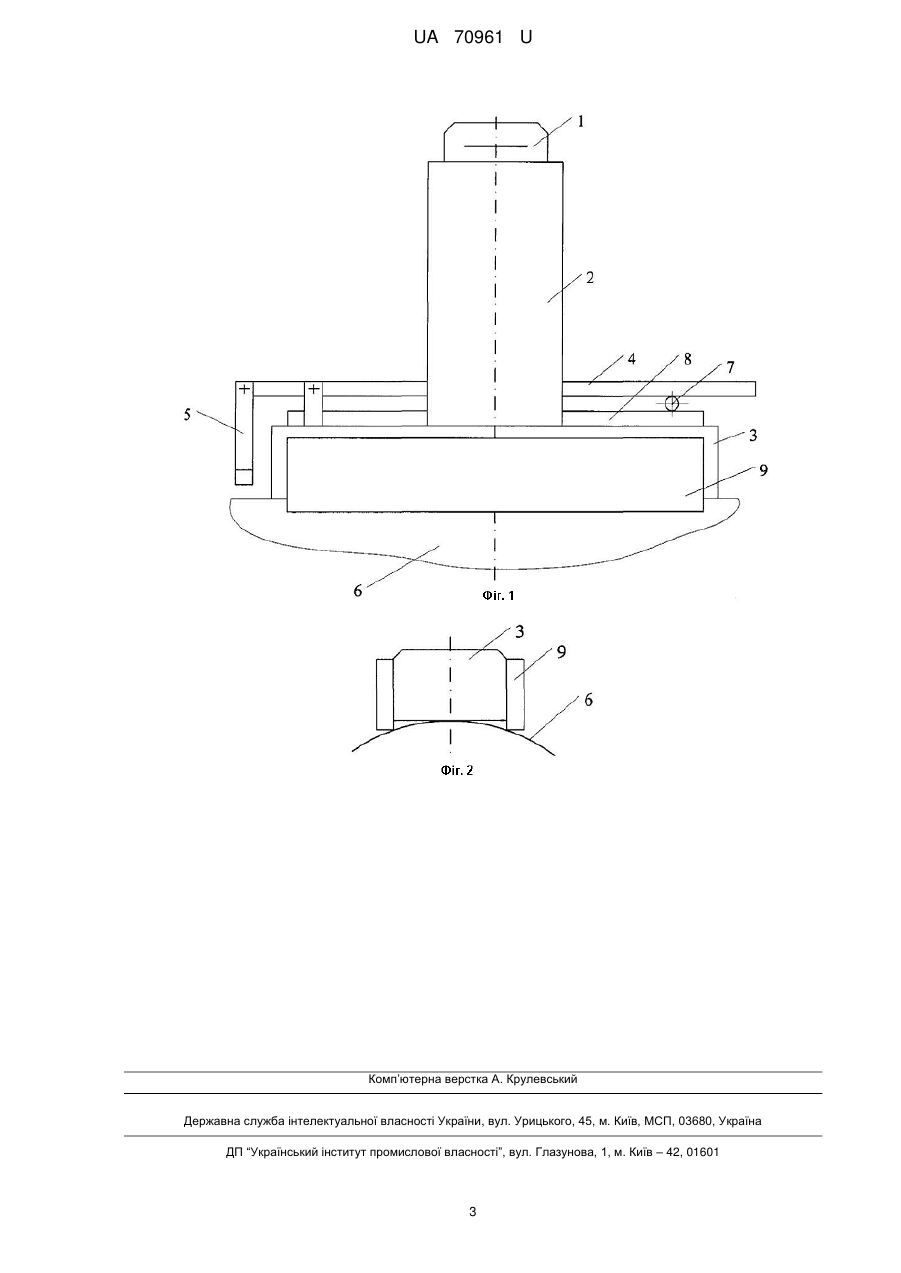

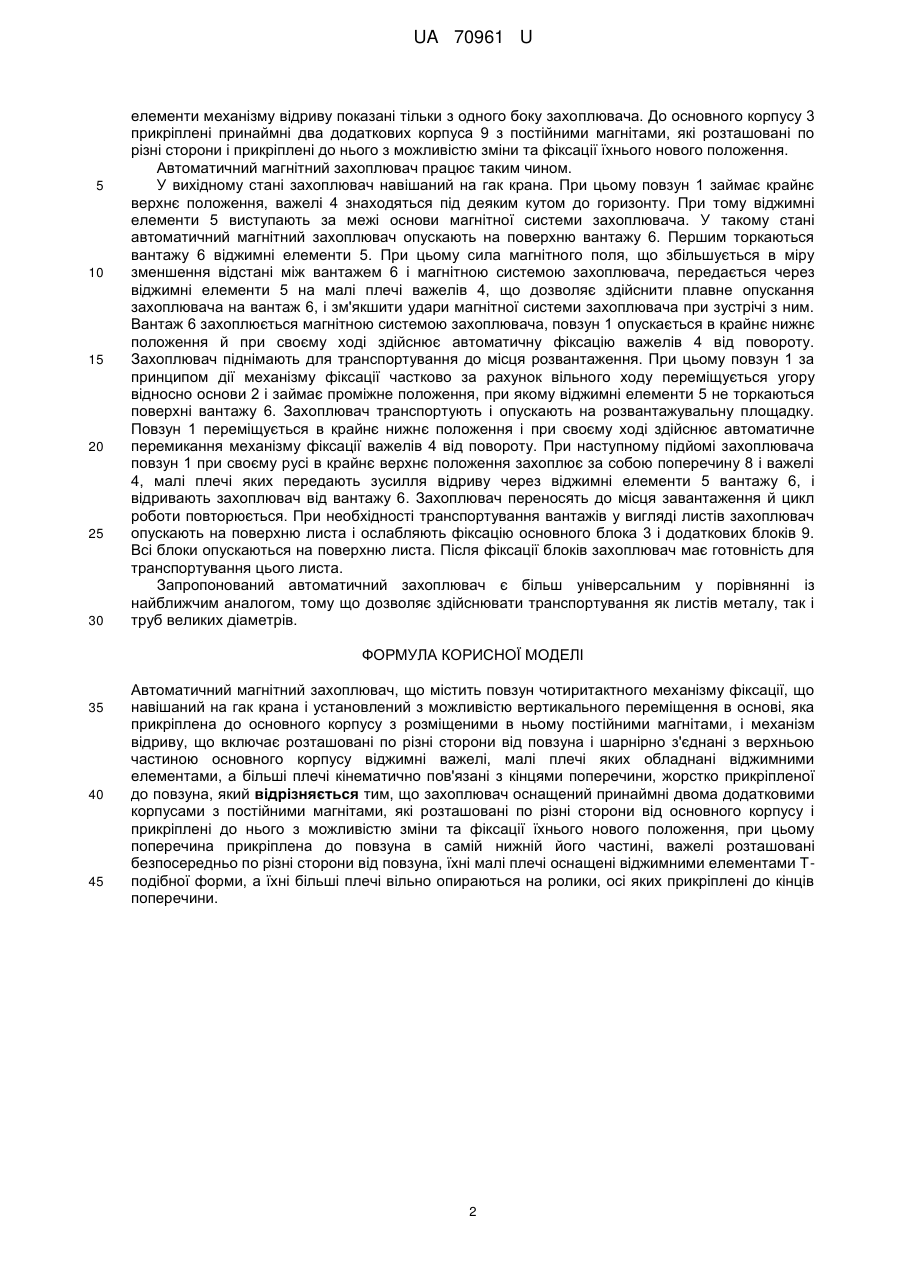

Реферат: UA 70961 U UA 70961 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до підйомно-транспортуючих пристроїв на постійних магнітах і може бути використана для транспортування металовиробів, переважно труб великого діаметра. Відомий магнітний захоплювач, що містить повзун чотиритактного механізму фіксації, що навішаний на гак крана і установлений з можливістю вертикального переміщення в основі, яка прикріплена до основного корпусу з розміщеними в ньому постійними магнітами, і механізм відриву, що включає шарнірно приєднані до корпусу із протилежних сторін віджимні елементи, які кінематично приєднані до повзуна, при цьому віджимні елементи виконані у вигляді ексцентриків, а кінематичний механізм включає горизонтальне коромисло й з'єднані з ним важелі й тягу, одним кінцем з'єднану із серединою коромисла, а іншим кінцем - з повзуном [патент України № 1836, В66С 1/00, 1994]. Недоліком відомого пристрою є відсутність можливості транспортування довгомірних виробів. Найбільш близьким аналогом до пристрою, що заявляється, є автоматичний магнітний захоплювач, що містить повзун чотиритактного механізму фіксації, який навішаний на гак крана і установлений з можливістю вертикального переміщення в основі, яка прикріплена до основного корпусу з розміщеними в ньому постійними магнітами і механізм відриву, що включає розташовані по різні сторони від повзуна й шарнірно з'єднані з верхньою частиною основного корпусу віджимні важелі, малі плечі яких обладнані роликами, а більші плечі кінематично пов'язані з кінцями поперечини, жорстко прикріпленої до повзуна, і додатковий корпус, що охоплює бічну поверхню основного корпусу й виконаний з можливістю вертикального переміщення відносно останнього при обмеженому переміщенні вниз і силової взаємодії, з одного боку, з вантажем, що транспортується, а з іншого боку, з роликом кожного важеля [патент України № 9533, В66С 1/00, 1996]. Недоліком найближчого аналога є відсутність можливості транспортування труб великого діаметра. В основу корисної моделі поставлена задача вдосконалення автоматичного магнітного захоплювача шляхом зміни конструкції магнітної системи за рахунок оснащення основного корпусу додатковими корпусами з постійними магнітами, які прикріплені до нього з можливістю зміни та фіксації їхнього вертикального положення при необхідності транспортування металовиробів різних габаритних розмірів. Поставлена задача вирішується тим, що в автоматичному магнітному захоплювачі, що містить повзун чотиритактного механізму фіксації, що навішаний на гак крана і установлений з можливістю вертикального переміщення в основі, яка прикріплена до основного корпусу з розміщеними в ньому постійними магнітами, і механізм відриву, що включає розташовані по різні сторони від повзуна і шарнірно з'єднані з верхньою частиною основного корпусу віджимні важелі, малі плечі яких обладнані віджимними елементами, а більші плечі кінематично пов'язані з кінцями поперечини, жорстко прикріпленої до повзуна, захоплювач оснащений принаймні двома додатковими корпусами з постійними магнітами, які розташовані по різні сторони від основного корпусу і прикріплені до нього з можливістю зміни та фіксації їхнього нового положення, при цьому поперечина прикріплена до повзуна в самій нижній його частини, важелі розташовані безпосередньо по різні сторони від повзуна, їхні малі плечі оснащені віджимними елементами Т-подібної форми, а їхні більші плечі вільно опираються на ролики, осі яких прикріплені до кінців поперечини. Наявність в запропонованому автоматичному магнітному захоплювачі додаткових корпусів з постійними магнітами, які мають можливість зміни положення та фіксації їх відносно основного корпусу, дозволяє мати можливість зміни форми основи магнітної системи захоплювача при зміні розмірів виробів, що транспортуються, тобто, це дозволяє зробити захоплювач більш універсальним і транспортувати як труби різних діаметрів, так і листи. На фіг. 1 зображений автоматичний магнітний захоплювач, загальний вид; на фіг. 2 розташування основного і додаткових корпусів на зовнішній поверхні труби. Автоматичний магнітний захоплювач містить повзун 1 чотиритактного механізму фіксації, який навішується на гак крана і установлений з можливістю вертикального переміщення в основі 2, яка прикріплена до основного корпусу 3 з розміщеними в ньому постійними магнітами. Захоплювач має механізм відриву, що включає розташовані між стінками основи 2 по різні сторони від повзуна 1, й шарнірно з'єднані з верхньою частиною основного корпусу 3 віджимні важелі 4, малі плечі яких обладнані віджимними елементами 5 Т-подібної форми, що мають можливість силової взаємодії з вантажем 6, який транспортується. Більші плечі важелів 4 вільно опираються на ролики 7, осі яких прикріплені до кінців поперечини 8, яка також розміщена між стінками основи 2 і прикріплена до повзуна 1 у самій нижній його частині. Для простоти 1 UA 70961 U 5 10 15 20 25 30 елементи механізму відриву показані тільки з одного боку захоплювача. До основного корпусу 3 прикріплені принаймні два додаткових корпуса 9 з постійними магнітами, які розташовані по різні сторони і прикріплені до нього з можливістю зміни та фіксації їхнього нового положення. Автоматичний магнітний захоплювач працює таким чином. У вихідному стані захоплювач навішаний на гак крана. При цьому повзун 1 займає крайнє верхнє положення, важелі 4 знаходяться під деяким кутом до горизонту. При тому віджимні елементи 5 виступають за межі основи магнітної системи захоплювача. У такому стані автоматичний магнітний захоплювач опускають на поверхню вантажу 6. Першим торкаються вантажу 6 віджимні елементи 5. При цьому сила магнітного поля, що збільшується в міру зменшення відстані між вантажем 6 і магнітною системою захоплювача, передається через віджимні елементи 5 на малі плечі важелів 4, що дозволяє здійснити плавне опускання захоплювача на вантаж 6, і зм'якшити удари магнітної системи захоплювача при зустрічі з ним. Вантаж 6 захоплюється магнітною системою захоплювача, повзун 1 опускається в крайнє нижнє положення й при своєму ході здійснює автоматичну фіксацію важелів 4 від повороту. Захоплювач піднімають для транспортування до місця розвантаження. При цьому повзун 1 за принципом дії механізму фіксації частково за рахунок вільного ходу переміщується угору відносно основи 2 і займає проміжне положення, при якому віджимні елементи 5 не торкаються поверхні вантажу 6. Захоплювач транспортують і опускають на розвантажувальну площадку. Повзун 1 переміщується в крайнє нижнє положення і при своєму ході здійснює автоматичне перемикання механізму фіксації важелів 4 від повороту. При наступному підйомі захоплювача повзун 1 при своєму русі в крайнє верхнє положення захоплює за собою поперечину 8 і важелі 4, малі плечі яких передають зусилля відриву через віджимні елементи 5 вантажу 6, і відривають захоплювач від вантажу 6. Захоплювач переносять до місця завантаження й цикл роботи повторюється. При необхідності транспортування вантажів у вигляді листів захоплювач опускають на поверхню листа і ослабляють фіксацію основного блока 3 і додаткових блоків 9. Всі блоки опускаються на поверхню листа. Після фіксації блоків захоплювач має готовність для транспортування цього листа. Запропонований автоматичний захоплювач є більш універсальним у порівнянні із найближчим аналогом, тому що дозволяє здійснювати транспортування як листів металу, так і труб великих діаметрів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 Автоматичний магнітний захоплювач, що містить повзун чотиритактного механізму фіксації, що навішаний на гак крана і установлений з можливістю вертикального переміщення в основі, яка прикріплена до основного корпусу з розміщеними в ньому постійними магнітами, і механізм відриву, що включає розташовані по різні сторони від повзуна і шарнірно з'єднані з верхньою частиною основного корпусу віджимні важелі, малі плечі яких обладнані віджимними елементами, а більші плечі кінематично пов'язані з кінцями поперечини, жорстко прикріпленої до повзуна, який відрізняється тим, що захоплювач оснащений принаймні двома додатковими корпусами з постійними магнітами, які розташовані по різні сторони від основного корпусу і прикріплені до нього з можливістю зміни та фіксації їхнього нового положення, при цьому поперечина прикріплена до повзуна в самій нижній його частині, важелі розташовані безпосередньо по різні сторони від повзуна, їхні малі плечі оснащені віджимними елементами Тподібної форми, а їхні більші плечі вільно опираються на ролики, осі яких прикріплені до кінців поперечини. 2 UA 70961 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
