Апарат лазерного опромінення крові

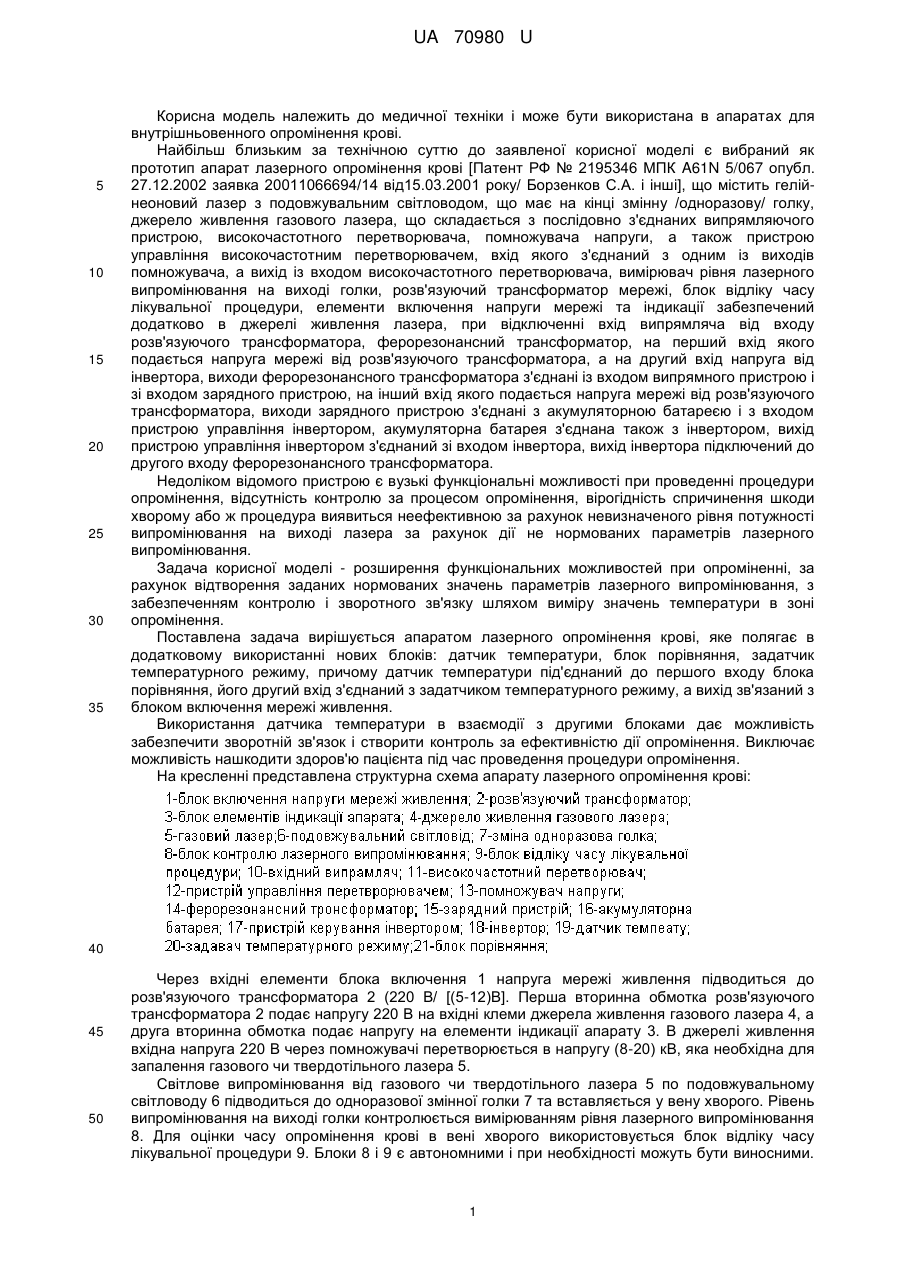

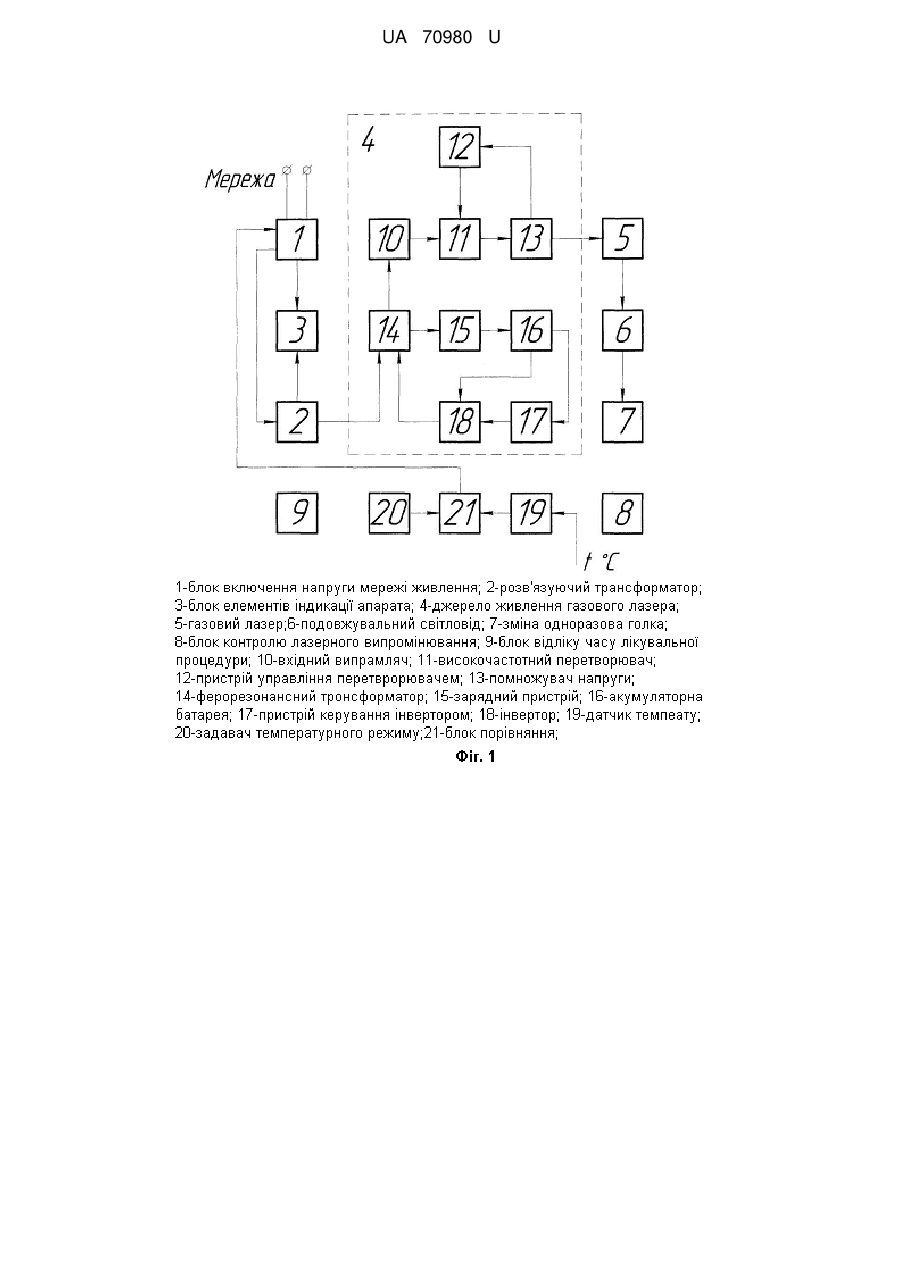

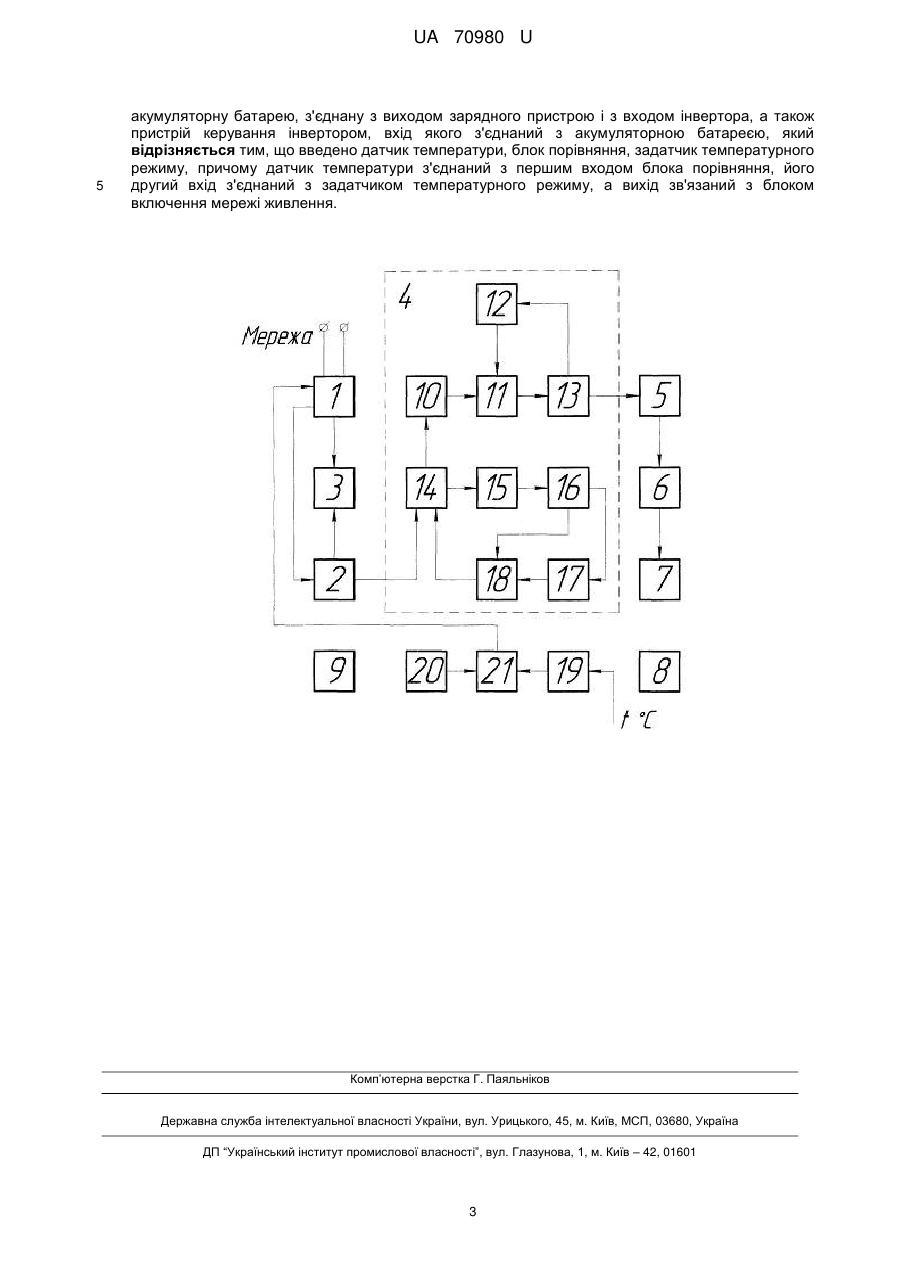

Реферат: Апарат лазерного опромінення крові містить гелій-неоновий лазер з світловодом, що має на кінці змінну (одноразову) голку, вимірювач рівня лазерного випромінювання на виході голки, розв'язуючий трансформатор, блок відліку часу лікувальної процедури, елементи включення напруги мережі, елементи індикації, джерело живлення, що має послідовно з'єднані вхідний випрямляч, високочастотний перетворювач, помножувач напруги, пристрій управління високочастотним перетворювачем. Джерело живлення містить ферорезонансний трансформатор, інвертор, зарядний пристрій, акумуляторну батарею, а також пристрій керування інвертором. Додатково введено датчик температури, блок порівняння, задатчик температурного режиму. Датчик температури з'єднаний з першим входом блока порівняння, його другий вхід з'єднаний з задатчиком температурного режиму, а вихід зв'язаний з блоком включення мережі живлення. UA 70980 U (54) АПАРАТ ЛАЗЕРНОГО ОПРОМІНЕННЯ КРОВІ UA 70980 U UA 70980 U 5 10 15 20 25 30 35 Корисна модель належить до медичної техніки і може бути використана в апаратах для внутрішньовенного опромінення крові. Найбільш близьким за технічною суттю до заявленої корисної моделі є вибраний як прототип апарат лазерного опромінення крові [Патент РФ № 2195346 МПК A61N 5/067 опубл. 27.12.2002 заявка 20011066694/14 від15.03.2001 року/ Борзенков С.А. і інші], що містить гелійнеоновий лазер з подовжувальним світловодом, що має на кінці змінну /одноразову/ голку, джерело живлення газового лазера, що складається з послідовно з'єднаних випрямляючого пристрою, високочастотного перетворювача, помножувача напруги, а також пристрою управління високочастотним перетворювачем, вхід якого з'єднаний з одним із виходів помножувача, а вихід із входом високочастотного перетворювача, вимірювач рівня лазерного випромінювання на виході голки, розв'язуючий трансформатор мережі, блок відліку часу лікувальної процедури, елементи включення напруги мережі та індикації забезпечений додатково в джерелі живлення лазера, при відключенні вхід випрямляча від входу розв'язуючого трансформатора, ферорезонансний трансформатор, на перший вхід якого подається напруга мережі від розв'язуючого трансформатора, а на другий вхід напруга від інвертора, виходи ферорезонансного трансформатора з'єднані із входом випрямного пристрою і зі входом зарядного пристрою, на інший вхід якого подається напруга мережі від розв'язуючого трансформатора, виходи зарядного пристрою з'єднані з акумуляторною батареєю і з входом пристрою управління інвертором, акумуляторна батарея з'єднана також з інвертором, вихід пристрою управління інвертором з'єднаний зі входом інвертора, вихід інвертора підключений до другого входу ферорезонансного трансформатора. Недоліком відомого пристрою є вузькі функціональні можливості при проведенні процедури опромінення, відсутність контролю за процесом опромінення, вірогідність спричинення шкоди хворому або ж процедура виявиться неефективною за рахунок невизначеного рівня потужності випромінювання на виході лазера за рахунок дії не нормованих параметрів лазерного випромінювання. Задача корисної моделі - розширення функціональних можливостей при опроміненні, за рахунок відтворення заданих нормованих значень параметрів лазерного випромінювання, з забезпеченням контролю і зворотного зв'язку шляхом виміру значень температури в зоні опромінення. Поставлена задача вирішується апаратом лазерного опромінення крові, яке полягає в додатковому використанні нових блоків: датчик температури, блок порівняння, задатчик температурного режиму, причому датчик температури під'єднаний до першого входу блока порівняння, його другий вхід з'єднаний з задатчиком температурного режиму, а вихід зв'язаний з блоком включення мережі живлення. Використання датчика температури в взаємодії з другими блоками дає можливість забезпечити зворотній зв'язок і створити контроль за ефективністю дії опромінення. Виключає можливість нашкодити здоров'ю пацієнта під час проведення процедури опромінення. На кресленні представлена структурна схема апарату лазерного опромінення крові: 40 45 50 Через вхідні елементи блока включення 1 напруга мережі живлення підводиться до розв'язуючого трансформатора 2 (220 В/ [(5-12)В]. Перша вторинна обмотка розв'язуючого трансформатора 2 подає напругу 220 В на вхідні клеми джерела живлення газового лазера 4, а друга вторинна обмотка подає напругу на елементи індикації апарату 3. В джерелі живлення вхідна напруга 220 В через помножувачі перетворюється в напругу (8-20) кВ, яка необхідна для запалення газового чи твердотільного лазера 5. Світлове випромінювання від газового чи твердотільного лазера 5 по подовжувальному світловоду 6 підводиться до одноразової змінної голки 7 та вставляється у вену хворого. Рівень випромінювання на виході голки контролюється вимірюванням рівня лазерного випромінювання 8. Для оцінки часу опромінення крові в вені хворого використовується блок відліку часу лікувальної процедури 9. Блоки 8 і 9 є автономними і при необхідності можуть бути виносними. 1 UA 70980 U 5 10 15 20 25 30 35 40 45 У апараті лазерного опромінення крові джерело живлення лазера 4, складається з послідовно з'єднаних вхідного випрямляча з безтрансформаторним входом 10, високочастотним перетворювачем 11, пристроєм для його управління 12, помножувачем напруги 13, ферорезонансного трансформатором 14, зарядним пристроєм 15, акумуляторною батареєю 16, пристроєм управління інвертором 17 і інвертором 18. Напруга з виходу розв'язуючого трансформатора 2 подається на вхід ферорезонансного трансформатора 14. Вихід ферорезонансного трансформатора 14 з'єднаний як з входом випрямного пристрою 10, так і з входом зарядного пристрою 15. Вихід зарядного пристрою 15 з'єднаний з акумуляторною батареєю 16, до якої підключено пристрій керування інвертором 17. Акумуляторна батарея з'єднана також з першим входом інвертора 18. Вихід пристрою управління інвертором 17 з'єднаний з другим входом інвертора 18, а вихід інвертора 18 з'єднаний з другим входом ферорезонансного трансформатора 14. В зоні опромінення знаходиться датчик температури 19, який з'єднаний з першим входом блока порівняння 21, другий вхід якого підключений до задатчика температурного режиму 20. Змінна напруга електромережі на вході апарата може коливатися в межах 220 В ± 40 %, або повністю зникати, через елементи включення напруги мережі живлення 1 підводиться до розв'язуючого трансформатора 2. З виходу розв'язуючого трансформатора 2, напруга надходить на перший вхід ферорезонансного трансформатора 14. Стабілізована напруга з виходу ферорезонансного трансформатора 14 рівна 220 В ± 5 % і подається на випрямляч з безтрансформаторним входом 10. Постійна напруга 300 В з виходу випрямного пристрою 10 конвертується і доводиться високочастотним перетворювачем 11 до напруги в 2 кВ, при участі в роботі пристрою управління високочастотним перетворювачем 12, а потім підвищується помножувачем 13 до величини 8 кВ для підпалу лазера 5. За рахунок блоків 14-18 постійно підтримується незмінним рівень випромінювання газового лазера 5, так як вхідна напруга на лазері під час всієї лікувальної процедури не змінюється. В процесі опромінення змінюється температура крові в зоні опромінення. Для створення безпечних умов при проведенні процедури опромінення, в зоні опромінення знаходиться датчик температури 19, який вимірює температуру під час процедури. Сигнал пропорціональний значенню виміряної температури надходить на перший вхід блока порівняння 21. На другий вхід блока порівняння 21 надходить сигнал з задатчика температурного режиму 20. При перевищенні допустимих значень температури з блока порівняння 21 подається сигнал на відключення блока 1 від мережі живлення. Процес опромінення завершується. Таким чином забезпечується відтворення заданих нормованих значень параметрів лазерного випромінювання, з створенням сталого зворотного зв'язку шляхом виміру значень температури в зоні опромінення. При цьому суттєво розширюються функціональні можливості апарата при проведенні процедури опромінення. Контроль температури зони опромінення може забезпечуватися як контактним так і безконтактним методом. Так при безконтактному методі виміру контроль за значенням температури зони опромінення може бути виконаний за допомогою безконтактних вимірювачів інфрачервоного випромінювання (Інфрачервона камера М3 MobІR)/ Нормовані значення параметрів випромінювання на виході лазера в умовах лікувальної процедури повністю підтримується, стабілізується і контролюється за рахунок контролю і підтримки заданого значення температури в юні опромінення. Використання датчика температури в взаємодії з другими блоками дає можливість забезпечити зворотній зв'язок і створити контроль за ефективністю дії опромінення. Виключає можливість нашкодити здоров'ю пацієнта під час проведення процедури опромінення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Апарат лазерного опромінення крові, що містить гелій-неоновий лазер з світловодом, що має на кінці змінну (одноразову) голку, вимірювач рівня лазерного випромінювання на виході голки, розв'язуючий трансформатор, блок відліку часу лікувальної процедури, елементи включення напруги мережі, елементи індикації, джерело живлення, що має послідовно з'єднані вхідний випрямляч, високочастотний перетворювач, помножувач напруги, пристрій управління високочастотним перетворювачем, вихід якого з'єднаний зі входом високочастотного перетворювача, а джерело живлення містить ферорезонансний трансформатор, вхід якого з'єднаний з елементами включення напруги мережі, через розв'язуючий трансформатор, вихід якого з'єднаний зі вхідним випрямлячем, інвертор, з'єднаний з входом ферорезонансного трансформатора, зарядний пристрій, з'єднаний з виходом ферорезонансного трансформатора, 2 UA 70980 U 5 акумуляторну батарею, з'єднану з виходом зарядного пристрою і з входом інвертора, а також пристрій керування інвертором, вхід якого з'єднаний з акумуляторною батареєю, який відрізняється тим, що введено датчик температури, блок порівняння, задатчик температурного режиму, причому датчик температури з'єднаний з першим входом блока порівняння, його другий вхід з'єднаний з задатчиком температурного режиму, а вихід зв'язаний з блоком включення мережі живлення. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
