Пристрій для визначення механічних напружень у феромагнітних конструкціях

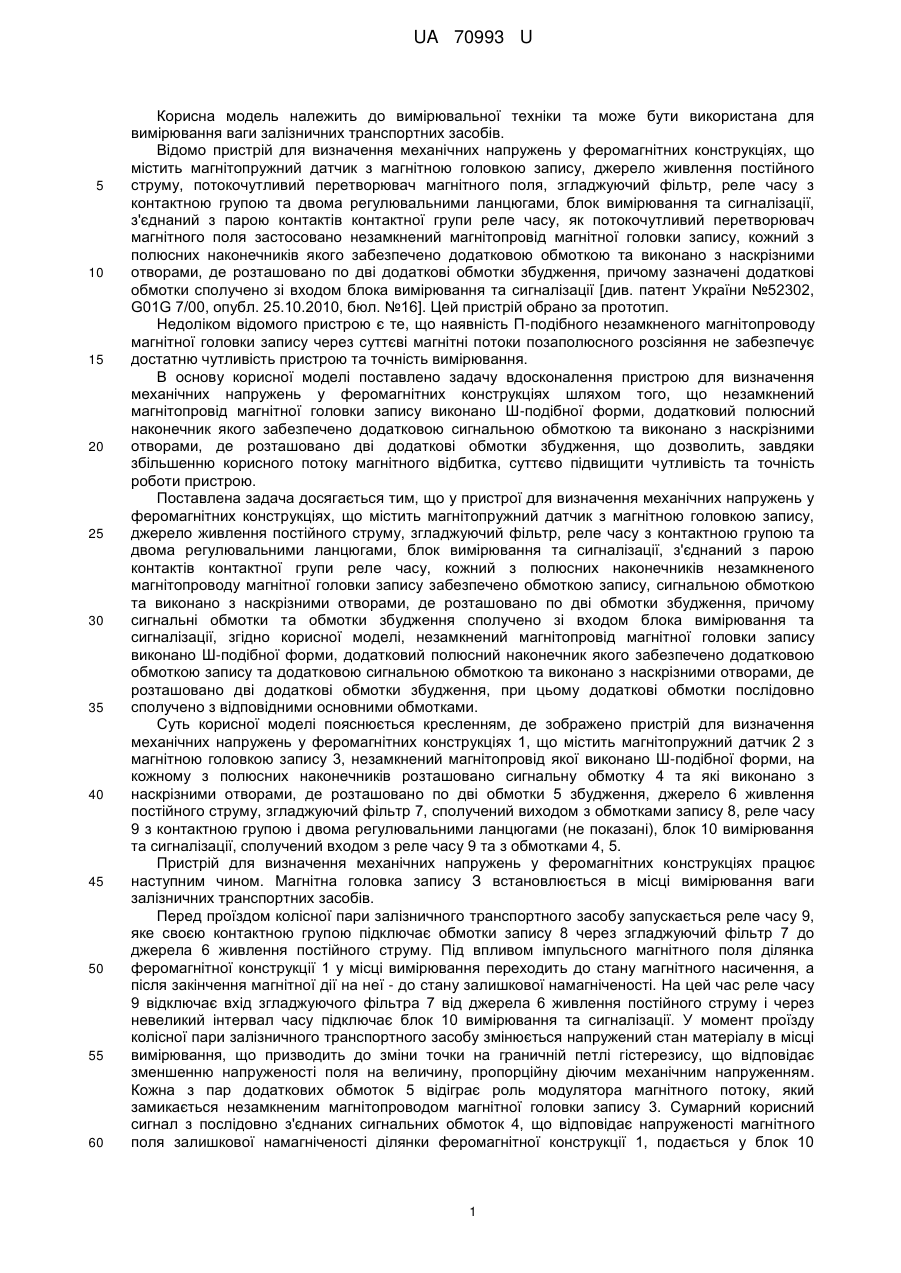

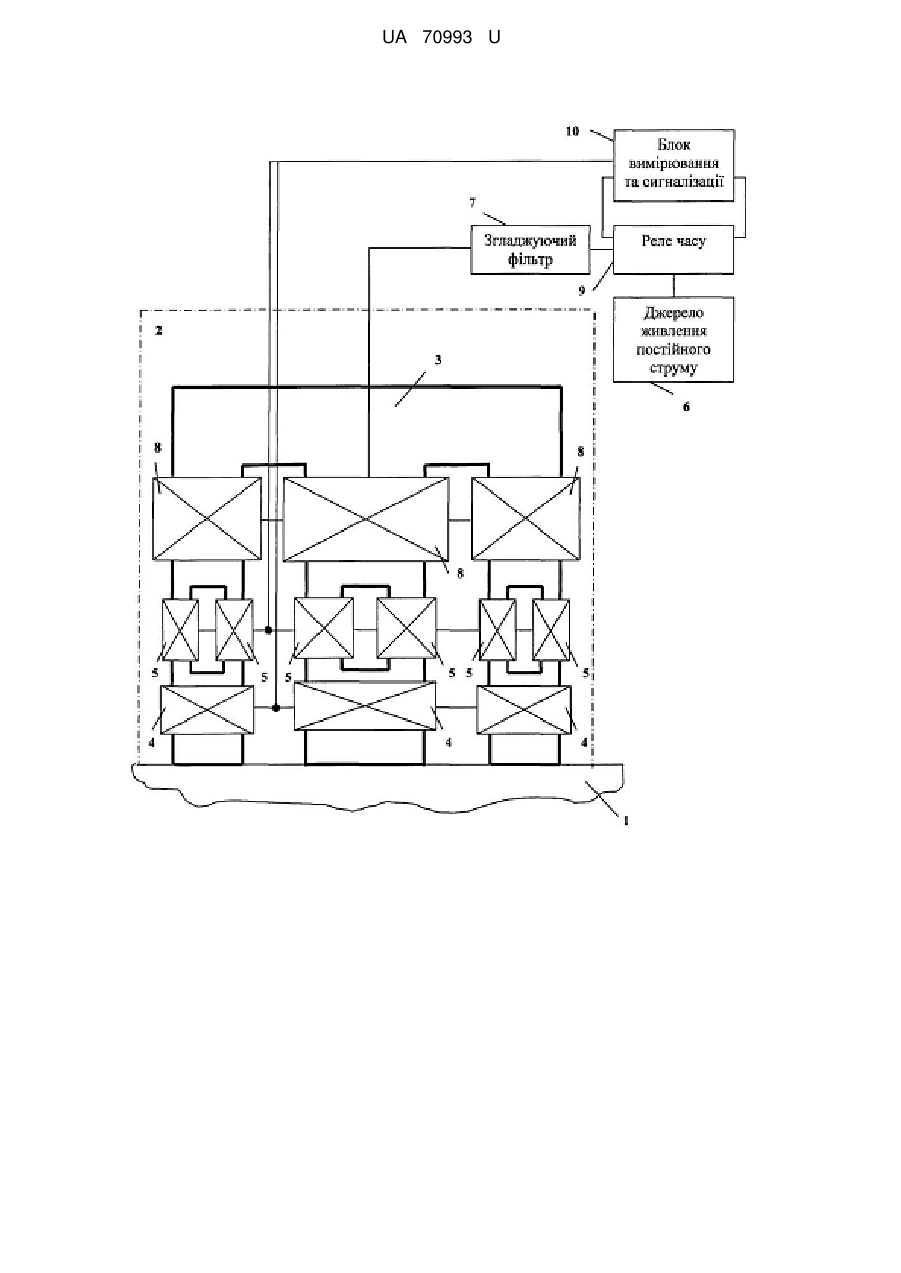

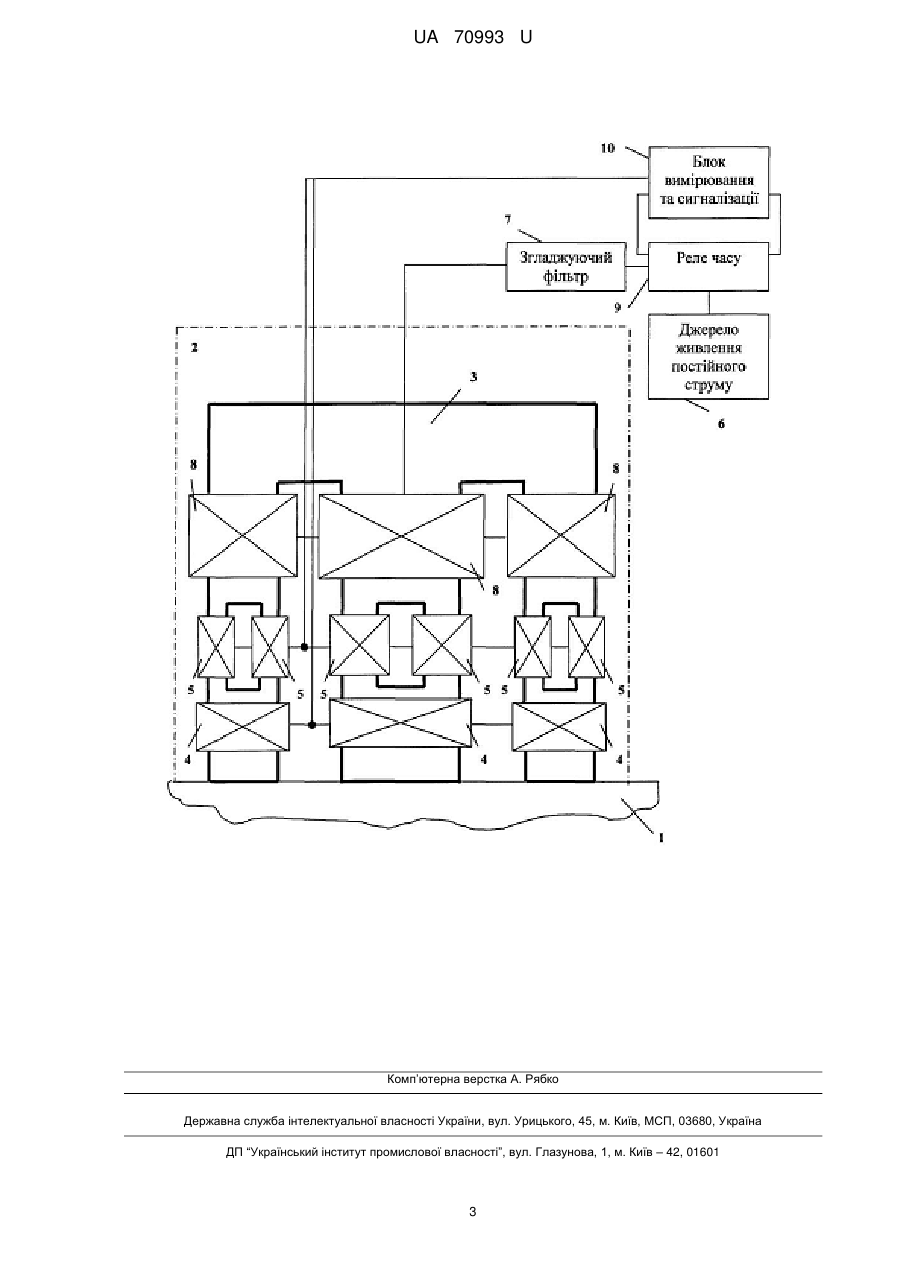

Реферат: UA 70993 U UA 70993 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання ваги залізничних транспортних засобів. Відомо пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, потокочутливий перетворювач магнітного поля, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, як потокочутливий перетворювач магнітного поля застосовано незамкнений магнітопровід магнітної головки запису, кожний з полюсних наконечників якого забезпечено додатковою обмоткою та виконано з наскрізними отворами, де розташовано по дві додаткові обмотки збудження, причому зазначені додаткові обмотки сполучено зі входом блока вимірювання та сигналізації [див. патент України №52302, G01G 7/00, опубл. 25.10.2010, бюл. №16]. Цей пристрій обрано за прототип. Недоліком відомого пристрою є те, що наявність П-подібного незамкненого магнітопроводу магнітної головки запису через суттєві магнітні потоки позаполюсного розсіяння не забезпечує достатню чутливість пристрою та точність вимірювання. В основу корисної моделі поставлено задачу вдосконалення пристрою для визначення механічних напружень у феромагнітних конструкціях шляхом того, що незамкнений магнітопровід магнітної головки запису виконано Ш-подібної форми, додатковий полюсний наконечник якого забезпечено додатковою сигнальною обмоткою та виконано з наскрізними отворами, де розташовано дві додаткові обмотки збудження, що дозволить, завдяки збільшенню корисного потоку магнітного відбитка, суттєво підвищити чутливість та точність роботи пристрою. Поставлена задача досягається тим, що у пристрої для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, кожний з полюсних наконечників незамкненого магнітопроводу магнітної головки запису забезпечено обмоткою запису, сигнальною обмоткою та виконано з наскрізними отворами, де розташовано по дві обмотки збудження, причому сигнальні обмотки та обмотки збудження сполучено зі входом блока вимірювання та сигналізації, згідно корисної моделі, незамкнений магнітопровід магнітної головки запису виконано Ш-подібної форми, додатковий полюсний наконечник якого забезпечено додатковою обмоткою запису та додатковою сигнальною обмоткою та виконано з наскрізними отворами, де розташовано дві додаткові обмотки збудження, при цьому додаткові обмотки послідовно сполучено з відповідними основними обмотками. Суть корисної моделі пояснюється кресленням, де зображено пристрій для визначення механічних напружень у феромагнітних конструкціях 1, що містить магнітопружний датчик 2 з магнітною головкою запису 3, незамкнений магнітопровід якої виконано Ш-подібної форми, на кожному з полюсних наконечників розташовано сигнальну обмотку 4 та які виконано з наскрізними отворами, де розташовано по дві обмотки 5 збудження, джерело 6 живлення постійного струму, згладжуючий фільтр 7, сполучений виходом з обмотками запису 8, реле часу 9 з контактною групою і двома регулювальними ланцюгами (не показані), блок 10 вимірювання та сигналізації, сполучений входом з реле часу 9 та з обмотками 4, 5. Пристрій для визначення механічних напружень у феромагнітних конструкціях працює наступним чином. Магнітна головка запису З встановлюється в місці вимірювання ваги залізничних транспортних засобів. Перед проїздом колісної пари залізничного транспортного засобу запускається реле часу 9, яке своєю контактною групою підключає обмотки запису 8 через згладжуючий фільтр 7 до джерела 6 живлення постійного струму. Під впливом імпульсного магнітного поля ділянка феромагнітної конструкції 1 у місці вимірювання переходить до стану магнітного насичення, а після закінчення магнітної дії на неї - до стану залишкової намагніченості. На цей час реле часу 9 відключає вхід згладжуючого фільтра 7 від джерела 6 живлення постійного струму і через невеликий інтервал часу підключає блок 10 вимірювання та сигналізації. У момент проїзду колісної пари залізничного транспортного засобузмінюється напружений стан матеріалу в місці вимірювання, що призводить до зміни точки на граничній петлі гістерезису, що відповідає зменшенню напруженості поля на величину, пропорційну діючим механічним напруженням. Кожна з пар додаткових обмоток 5 відіграє роль модулятора магнітного потоку, який замикається незамкненим магнітопроводом магнітної головки запису 3. Сумарний корисний сигнал з послідовно з'єднаних сигнальних обмоток 4, що відповідає напруженості магнітного поля залишкової намагніченості ділянки феромагнітної конструкції 1, подається у блок 10 1 UA 70993 U вимірювання та сигналізації, який за різницею величин напруженості магнітного поля до і після наїзду колісної пари залізничного транспортного засобу визначає його вагу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Пристрій для визначення механічних напружень у феромагнітних конструкціях, що містить магнітопружний датчик з магнітною головкою запису, джерело живлення постійного струму, згладжуючий фільтр, реле часу з контактною групою та двома регулювальними ланцюгами, блок вимірювання та сигналізації, з'єднаний з парою контактів контактної групи реле часу, кожний з полюсних наконечників незамкненого магнітопроводу магнітної головки запису забезпечено обмоткою запису, сигнальною обмоткою та виконано з наскрізними отворами, де розташовано по дві обмотки збудження, причому сигнальні обмотки та обмотки збудження сполучено зі входом блока вимірювання та сигналізації, який відрізняється тим, що незамкнений магнітопровід магнітної головки запису виконано Ш-подібної форми, додатковий полюсний наконечник якого забезпечено додатковою обмоткою запису та додатковою сигнальною обмоткою та виконано з наскрізними отворами, де розташовано дві додаткові обмотки збудження, при цьому додаткові обмотки послідовно сполучено з відповідними основними обмотками. 2 UA 70993 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
