Непропорційно-зубчастий штифт для жувальної групи зубів

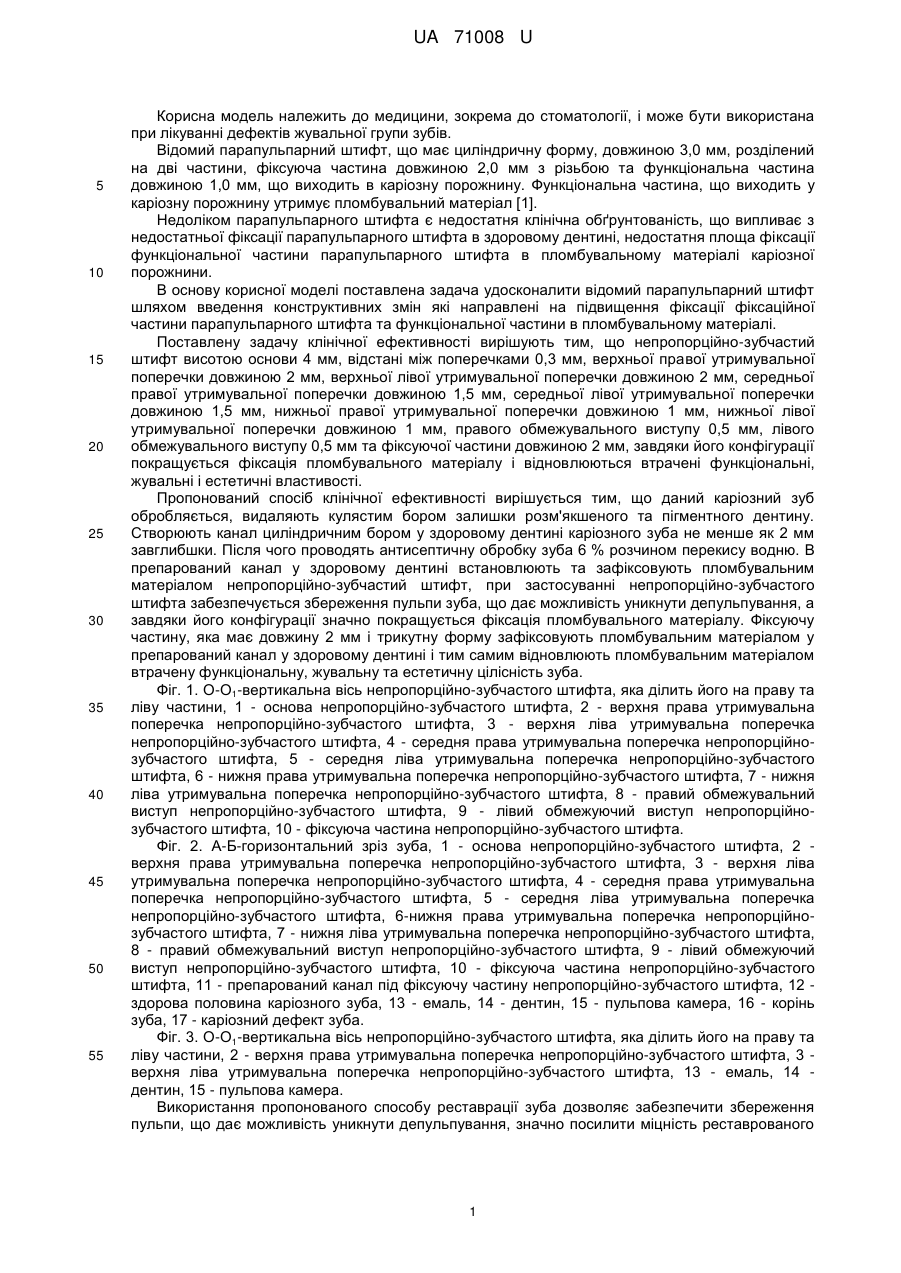

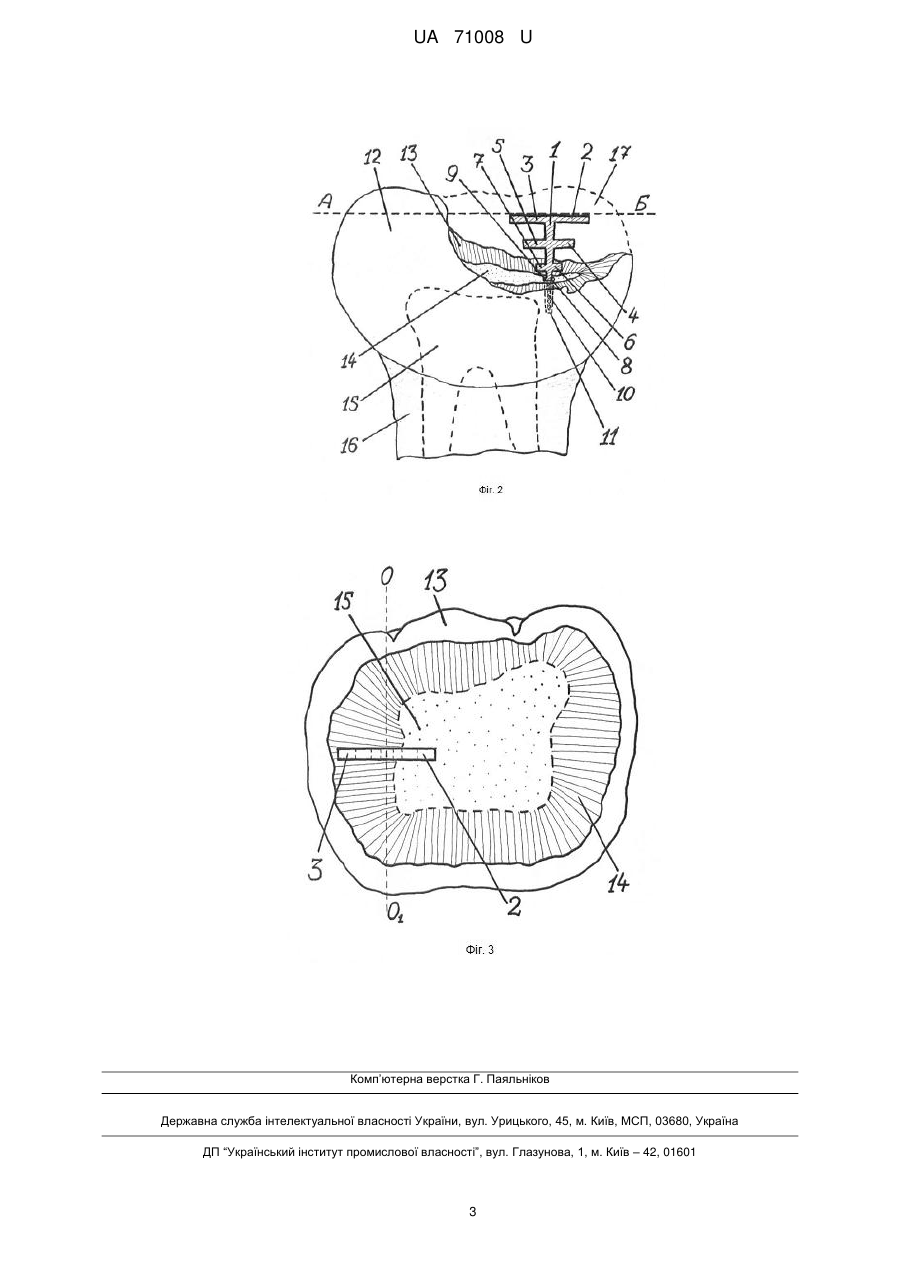

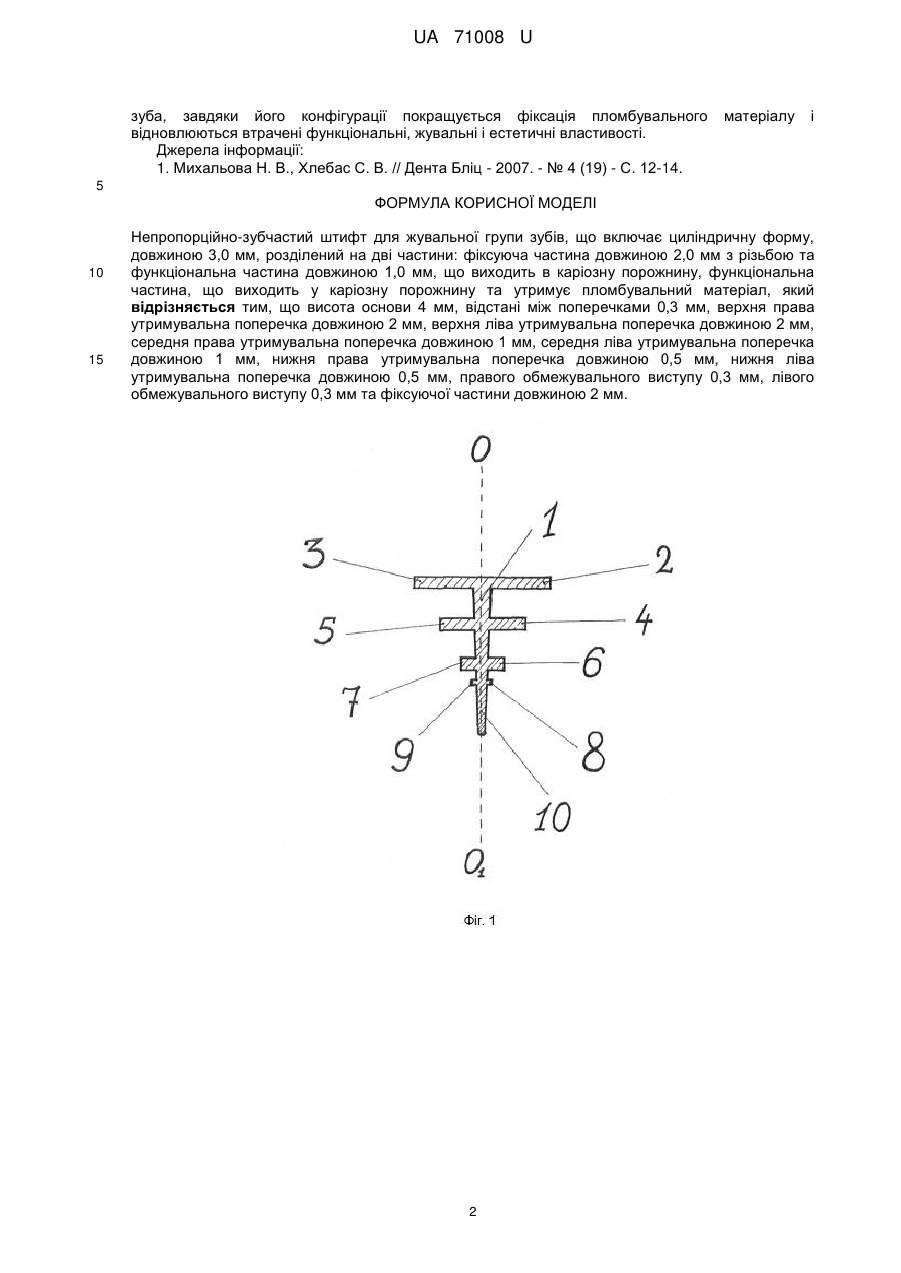

Реферат: Непропорційно-зубчастий штифт для жувальної групи зубів, що включає циліндричну форму, довжиною 3,0 мм, розділений на дві частини: фіксуюча частина довжиною 2,0 мм з різьбою та функціональна частина довжиною 1,0 мм, що виходить в каріозну порожнину, функціональна частина, що виходить у каріозну порожнину та утримує пломбувальний матеріал, причому висота основи 4 мм, відстані між поперечками 0,3 мм, верхня права утримувальна поперечка довжиною 2 мм, верхня ліва утримувальна поперечка довжиною 2 мм, середня права утримувальна поперечка довжиною 1 мм, середня ліва утримувальна поперечка довжиною 1 мм, нижня права утримувальна поперечка довжиною 0.5 мм, нижня ліва утримувальна поперечка довжиною 0.5 мм, правого обмежувального виступу 0,3 мм, лівого обмежувального виступу 0,3 мм та фіксуючої частини довжиною 2 мм. UA 71008 U (54) НЕПРОПОРЦІЙНО-ЗУБЧАСТИЙ ШТИФТ ДЛЯ ЖУВАЛЬНОЇ ГРУПИ ЗУБІВ UA 71008 U UA 71008 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до стоматології, і може бути використана при лікуванні дефектів жувальної групи зубів. Відомий парапульпарний штифт, що має циліндричну форму, довжиною 3,0 мм, розділений на дві частини, фіксуюча частина довжиною 2,0 мм з різьбою та функціональна частина довжиною 1,0 мм, що виходить в каріозну порожнину. Функціональна частина, що виходить у каріозну порожнину утримує пломбувальний матеріал [1]. Недоліком парапульпарного штифта є недостатня клінічна обґрунтованість, що випливає з недостатньої фіксації парапульпарного штифта в здоровому дентині, недостатня площа фіксації функціональної частини парапульпарного штифта в пломбувальному матеріалі каріозної порожнини. В основу корисної моделі поставлена задача удосконалити відомий парапульпарний штифт шляхом введення конструктивних змін які направлені на підвищення фіксації фіксаційної частини парапульпарного штифта та функціональної частини в пломбувальному матеріалі. Поставлену задачу клінічної ефективності вирішують тим, що непропорційно-зубчастий штифт висотою основи 4 мм, відстані між поперечками 0,3 мм, верхньої правої утримувальної поперечки довжиною 2 мм, верхньої лівої утримувальної поперечки довжиною 2 мм, середньої правої утримувальної поперечки довжиною 1,5 мм, середньої лівої утримувальної поперечки довжиною 1,5 мм, нижньої правої утримувальної поперечки довжиною 1 мм, нижньої лівої утримувальної поперечки довжиною 1 мм, правого обмежувального виступу 0,5 мм, лівого обмежувального виступу 0,5 мм та фіксуючої частини довжиною 2 мм, завдяки його конфігурації покращується фіксація пломбувального матеріалу і відновлюються втрачені функціональні, жувальні і естетичні властивості. Пропонований спосіб клінічної ефективності вирішується тим, що даний каріозний зуб обробляється, видаляють кулястим бором залишки розм'якшеного та пігментного дентину. Створюють канал циліндричним бором у здоровому дентині каріозного зуба не менше як 2 мм завглибшки. Після чого проводять антисептичну обробку зуба 6 % розчином перекису водню. В препарований канал у здоровому дентині встановлюють та зафіксовують пломбувальним матеріалом непропорційно-зубчастий штифт, при застосуванні непропорційно-зубчастого штифта забезпечується збереження пульпи зуба, що дає можливість уникнути депульпування, а завдяки його конфігурації значно покращується фіксація пломбувального матеріалу. Фіксуючу частину, яка має довжину 2 мм і трикутну форму зафіксовують пломбувальним матеріалом у препарований канал у здоровому дентині і тим самим відновлюють пломбувальним матеріалом втрачену функціональну, жувальну та естетичну цілісність зуба. Фіг. 1. О-О1-вертикальна вісь непропорційно-зубчастого штифта, яка ділить його на праву та ліву частини, 1 - основа непропорційно-зубчастого штифта, 2 - верхня права утримувальна поперечка непропорційно-зубчастого штифта, 3 - верхня ліва утримувальна поперечка непропорційно-зубчастого штифта, 4 - середня права утримувальна поперечка непропорційнозубчастого штифта, 5 - середня ліва утримувальна поперечка непропорційно-зубчастого штифта, 6 - нижня права утримувальна поперечка непропорційно-зубчастого штифта, 7 - нижня ліва утримувальна поперечка непропорційно-зубчастого штифта, 8 - правий обмежувальний виступ непропорційно-зубчастого штифта, 9 - лівий обмежуючий виступ непропорційнозубчастого штифта, 10 - фіксуюча частина непропорційно-зубчастого штифта. Фіг. 2. А-Б-горизонтальний зріз зуба, 1 - основа непропорційно-зубчастого штифта, 2 верхня права утримувальна поперечка непропорційно-зубчастого штифта, 3 - верхня ліва утримувальна поперечка непропорційно-зубчастого штифта, 4 - середня права утримувальна поперечка непропорційно-зубчастого штифта, 5 - середня ліва утримувальна поперечка непропорційно-зубчастого штифта, 6-нижня права утримувальна поперечка непропорційнозубчастого штифта, 7 - нижня ліва утримувальна поперечка непропорційно-зубчастого штифта, 8 - правий обмежувальний виступ непропорційно-зубчастого штифта, 9 - лівий обмежуючий виступ непропорційно-зубчастого штифта, 10 - фіксуюча частина непропорційно-зубчастого штифта, 11 - препарований канал під фіксуючу частину непропорційно-зубчастого штифта, 12 здорова половина каріозного зуба, 13 - емаль, 14 - дентин, 15 - пульпова камера, 16 - корінь зуба, 17 - каріозний дефект зуба. Фіг. 3. О-О1-вертикальна вісь непропорційно-зубчастого штифта, яка ділить його на праву та ліву частини, 2 - верхня права утримувальна поперечка непропорційно-зубчастого штифта, 3 верхня ліва утримувальна поперечка непропорційно-зубчастого штифта, 13 - емаль, 14 дентин, 15 - пульпова камера. Використання пропонованого способу реставрації зуба дозволяє забезпечити збереження пульпи, що дає можливість уникнути депульпування, значно посилити міцність реставрованого 1 UA 71008 U зуба, завдяки його конфігурації покращується фіксація пломбувального відновлюються втрачені функціональні, жувальні і естетичні властивості. Джерела інформації: 1. Михальова Н. В., Хлебас С. В. // Дента Бліц - 2007. - № 4 (19) - С. 12-14. матеріалу і 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Непропорційно-зубчастий штифт для жувальної групи зубів, що включає циліндричну форму, довжиною 3,0 мм, розділений на дві частини: фіксуюча частина довжиною 2,0 мм з різьбою та функціональна частина довжиною 1,0 мм, що виходить в каріозну порожнину, функціональна частина, що виходить у каріозну порожнину та утримує пломбувальний матеріал, який відрізняється тим, що висота основи 4 мм, відстані між поперечками 0,3 мм, верхня права утримувальна поперечка довжиною 2 мм, верхня ліва утримувальна поперечка довжиною 2 мм, середня права утримувальна поперечка довжиною 1 мм, середня ліва утримувальна поперечка довжиною 1 мм, нижня права утримувальна поперечка довжиною 0,5 мм, нижня ліва утримувальна поперечка довжиною 0,5 мм, правого обмежувального виступу 0,3 мм, лівого обмежувального виступу 0,3 мм та фіксуючої частини довжиною 2 мм. 2 UA 71008 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
