Спосіб селективного перетворення зі зниженням частоти сигналів в мобільному терміналі багатосервісної мережі з високою швидкістю руху абонентів

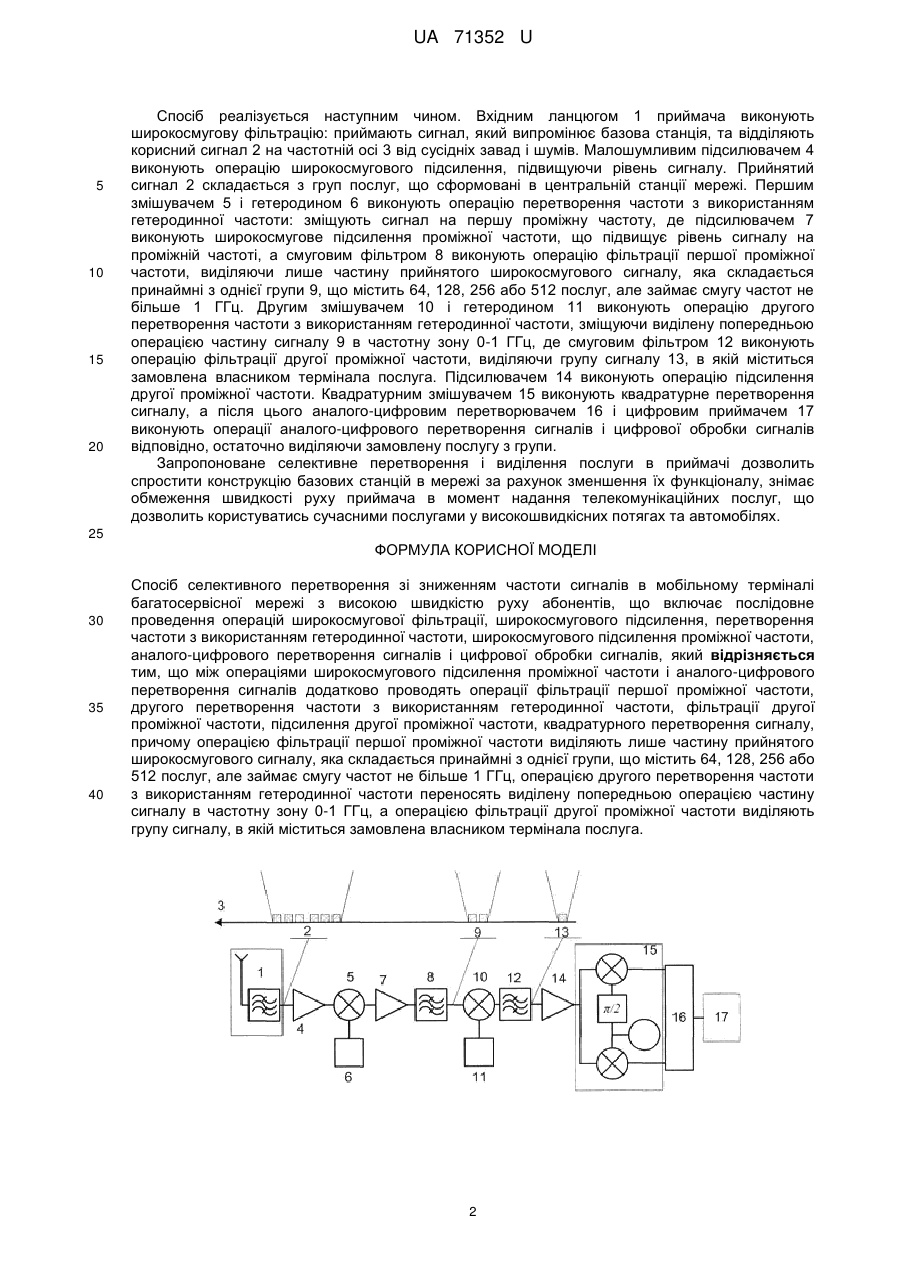

Реферат: Спосіб селективного перетворення зі зниженням частоти сигналів в мобільному терміналі багатосервісної мережі з високою швидкістю руху абонентів включає послідовне проведення операцій широкосмугової фільтрації, широкосмугового підсилення, перетворення частоти з використанням гетеродинної частоти, широкосмугового підсилення проміжної частоти, аналогоцифрового перетворення сигналів і цифрової обробки сигналів. Крім того, між операціями широкосмугового підсилення проміжної частоти і аналого-цифрового перетворення сигналів додатково проводять операції фільтрації першої проміжної частоти, другого перетворення частоти з використанням гетеродинної частоти, фільтрації другої проміжної частоти, підсилення другої проміжної частоти, квадратурного перетворення сигналу, причому операцією фільтрації першої проміжної частоти виділяють лише частину прийнятого широкосмугового сигналу. UA 71352 U (54) СПОСІБ СЕЛЕКТИВНОГО ПЕРЕТВОРЕННЯ ЗІ ЗНИЖЕННЯМ ЧАСТОТИ СИГНАЛІВ В МОБІЛЬНОМУ ТЕРМІНАЛІ БАГАТОСЕРВІСНОЇ МЕРЕЖІ З ВИСОКОЮ ШВИДКІСТЮ РУХУ АБОНЕНТІВ UA 71352 U UA 71352 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі мобільного зв'язку і може бути використана у високошвидкісних транспортних засобах для забезпечення мобільного доступу до багатосервісної мережі. Відомий пристрій передачі/прийому радіочастотного сигналу і спосіб передачі/прийому радіочастотного сигналу (патент RU № 2398352 С2, МПК Н04В 7/00, 2010, Бюл. № 24), причому спосіб прийому радіочастотного сигналу включає етапи: приймають сигнал діапазону радіочастоти, перетворюють прийнятий сигнал діапазону радіочастоти в сигнал іншого діапазону частот, що включений в будь-який один з діапазону проміжної частоти і діапазону основної смуги частот, виконують фільтрацію сигналів діапазону частот, що включає в себе другий діапазон частот і перший діапазон частот, відділений від другого діапазону частот, щоб передати тільки сигнал другого діапазону частот, і демодулюють сигнал другого діапазону частот. Недоліком наведеного способу є велика кількість комплектів обладнання, що дорівнює кількості каналів (послуг), складність базових станцій в такій системі, що обумовлена відсутністю операції селекції послуг в приймачі, обмеженість швидкості руху мобільного приймача, при якій можлива робота пристрою, та низька бітова швидкість послуг. Спосіб обробки радіосигналів навігаційних супутників GPS і ГЛОНАСС та пристрій для його здійснення (патент UA № 33744 А, МПК Н04В 1/06, 2001, Бюл. № 1) взятий по більшості ознак, що співпадають, за найближчий аналог. Спосіб включає (послідовно) операції широкосмугової фільтрації, широкосмугового підсилення, перетворення частоти з використанням гетеродинної частоти, яку одержують від синтезатора гетеродинної частоти, широкосмугового підсилення проміжної частоти, аналого-цифрового перетворення сигналів із виходу відеопідсилювача з обмеженою смугою пропускання і цифрової обробки сигналів. Недоліками наведеного способу є: - відсутність операції селективного виділення каналів, що спричиняє складність базових станцій в системі; - обмеженість швидкості руху приймача. В основу корисної моделі покладені задачі удосконалення способу прийому сигналів шляхом додавання операції селективного перетворення і виділення замовленої послуги з сигналу, який приймає приймач і який містить всі послуги мережі. Поставлені задачі вирішуються тим, що у способі селективного перетворення зі зниженням частоти сигналів в мобільному терміналі багатосервісної мережі з високою швидкістю руху абонентів, що включає послідовне проведення операцій широкосмугової фільтрації, широкосмугового підсилення, перетворення частоти з використанням гетеродинної частоти, широкосмугового підсилення проміжної частоти, аналого-цифрового перетворення сигналів і цифрової обробки сигналів, згідно з корисною моделлю, новим є те, що між операціями широкосмугового підсилення проміжної частоти і аналого-цифрового перетворення сигналів додатково проводять операції фільтрації першої проміжної частоти, другого перетворення частоти з використанням гетеродинної частоти, фільтрації другої проміжної частоти, підсилення другої проміжної частоти, квадратурного перетворення сигналу, причому операцією фільтрації першої проміжної частоти виділяють лише частину прийнятого широкосмугового сигналу, яка складається принаймні з однієї групи, що містить 64, 128, 256 або 512 послуг, але займає смугу частот не більше 1 ГГц, операцією другого перетворення частоти з використанням гетеродинної частоти переносять виділену попередньою операцією частину сигналу в частотну зону 0-1 ГГц, а операцією фільтрації другої проміжної частоти виділяють групу сигналу, в якій міститься замовлена власником термінала послуга, що забезпечує досягнення технічного результату спрощення функцій базової станції, зняття обмеження на швидкість руху приймача при отриманні замовленої телекомунікаційної послуги. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваними результатами полягає у наступному. Оскільки приймачем приймають весь сигнал і повністю виконують функцію селективного перетворення та виділення замовленої послуги, то конструкція базових станцій в мережі спрощується, тому що вищеперераховані функції перейшли до приймача. Відповідно всі базові станції випромінюють сигнал, що містить всі послуги мережі в однаковому частотному діапазоні, і тому при переміщенні приймача від однієї базової станції до іншої на будь-якій швидкості руху не відбувається збій надання послуги, оскільки приймач продовжує приймати все той же сигнал в тій же смузі частот, на яку і налаштований вхідний ланцюг приймача. Суть корисної моделі пояснюється кресленням, де зображено структурну схему приймача для здійснення способу і спектр сигналу після вхідного ланцюга та кожного смугопропускного фільтра. 1 UA 71352 U 5 10 15 20 Спосіб реалізується наступним чином. Вхідним ланцюгом 1 приймача виконують широкосмугову фільтрацію: приймають сигнал, який випромінює базова станція, та відділяють корисний сигнал 2 на частотній осі 3 від сусідніх завад і шумів. Малошумливим підсилювачем 4 виконують операцію широкосмугового підсилення, підвищуючи рівень сигналу. Прийнятий сигнал 2 складається з груп послуг, що сформовані в центральній станції мережі. Першим змішувачем 5 і гетеродином 6 виконують операцію перетворення частоти з використанням гетеродинної частоти: зміщують сигнал на першу проміжну частоту, де підсилювачем 7 виконують широкосмугове підсилення проміжної частоти, що підвищує рівень сигналу на проміжній частоті, а смуговим фільтром 8 виконують операцію фільтрації першої проміжної частоти, виділяючи лише частину прийнятого широкосмугового сигналу, яка складається принаймні з однієї групи 9, що містить 64, 128, 256 або 512 послуг, але займає смугу частот не більше 1 ГГц. Другим змішувачем 10 і гетеродином 11 виконують операцію другого перетворення частоти з використанням гетеродинної частоти, зміщуючи виділену попередньою операцією частину сигналу 9 в частотну зону 0-1 ГГц, де смуговим фільтром 12 виконують операцію фільтрації другої проміжної частоти, виділяючи групу сигналу 13, в якій міститься замовлена власником термінала послуга. Підсилювачем 14 виконують операцію підсилення другої проміжної частоти. Квадратурним змішувачем 15 виконують квадратурне перетворення сигналу, а після цього аналого-цифровим перетворювачем 16 і цифровим приймачем 17 виконують операції аналого-цифрового перетворення сигналів і цифрової обробки сигналів відповідно, остаточно виділяючи замовлену послугу з групи. Запропоноване селективне перетворення і виділення послуги в приймачі дозволить спростити конструкцію базових станцій в мережі за рахунок зменшення їх функціоналу, знімає обмеження швидкості руху приймача в момент надання телекомунікаційних послуг, що дозволить користуватись сучасними послугами у високошвидкісних потягах та автомобілях. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Спосіб селективного перетворення зі зниженням частоти сигналів в мобільному терміналі багатосервісної мережі з високою швидкістю руху абонентів, що включає послідовне проведення операцій широкосмугової фільтрації, широкосмугового підсилення, перетворення частоти з використанням гетеродинної частоти, широкосмугового підсилення проміжної частоти, аналого-цифрового перетворення сигналів і цифрової обробки сигналів, який відрізняється тим, що між операціями широкосмугового підсилення проміжної частоти і аналого-цифрового перетворення сигналів додатково проводять операції фільтрації першої проміжної частоти, другого перетворення частоти з використанням гетеродинної частоти, фільтрації другої проміжної частоти, підсилення другої проміжної частоти, квадратурного перетворення сигналу, причому операцією фільтрації першої проміжної частоти виділяють лише частину прийнятого широкосмугового сигналу, яка складається принаймні з однієї групи, що містить 64, 128, 256 або 512 послуг, але займає смугу частот не більше 1 ГГц, операцією другого перетворення частоти з використанням гетеродинної частоти переносять виділену попередньою операцією частину сигналу в частотну зону 0-1 ГГц, а операцією фільтрації другої проміжної частоти виділяють групу сигналу, в якій міститься замовлена власником термінала послуга. 2 UA 71352 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
