Виріб для приготування їжі

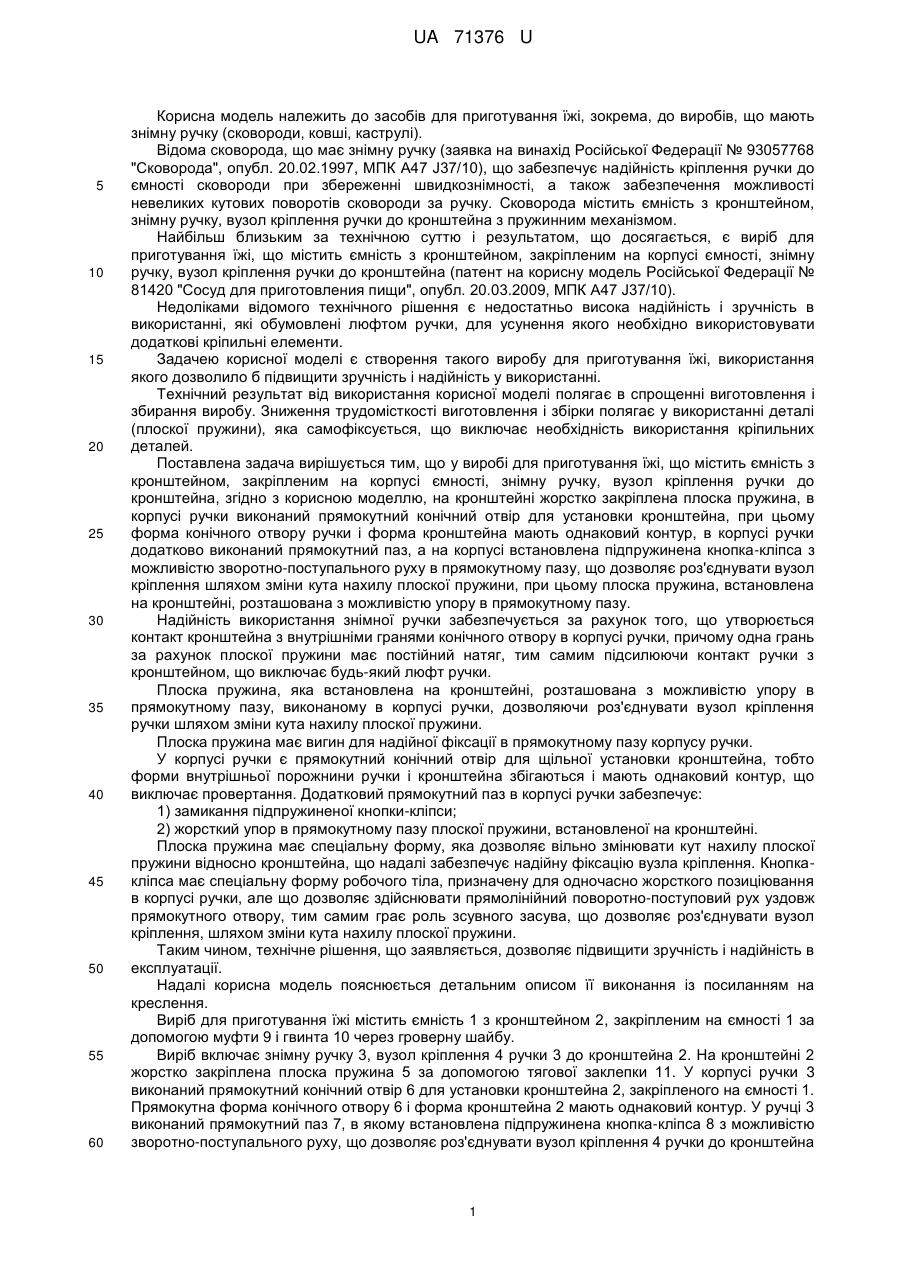

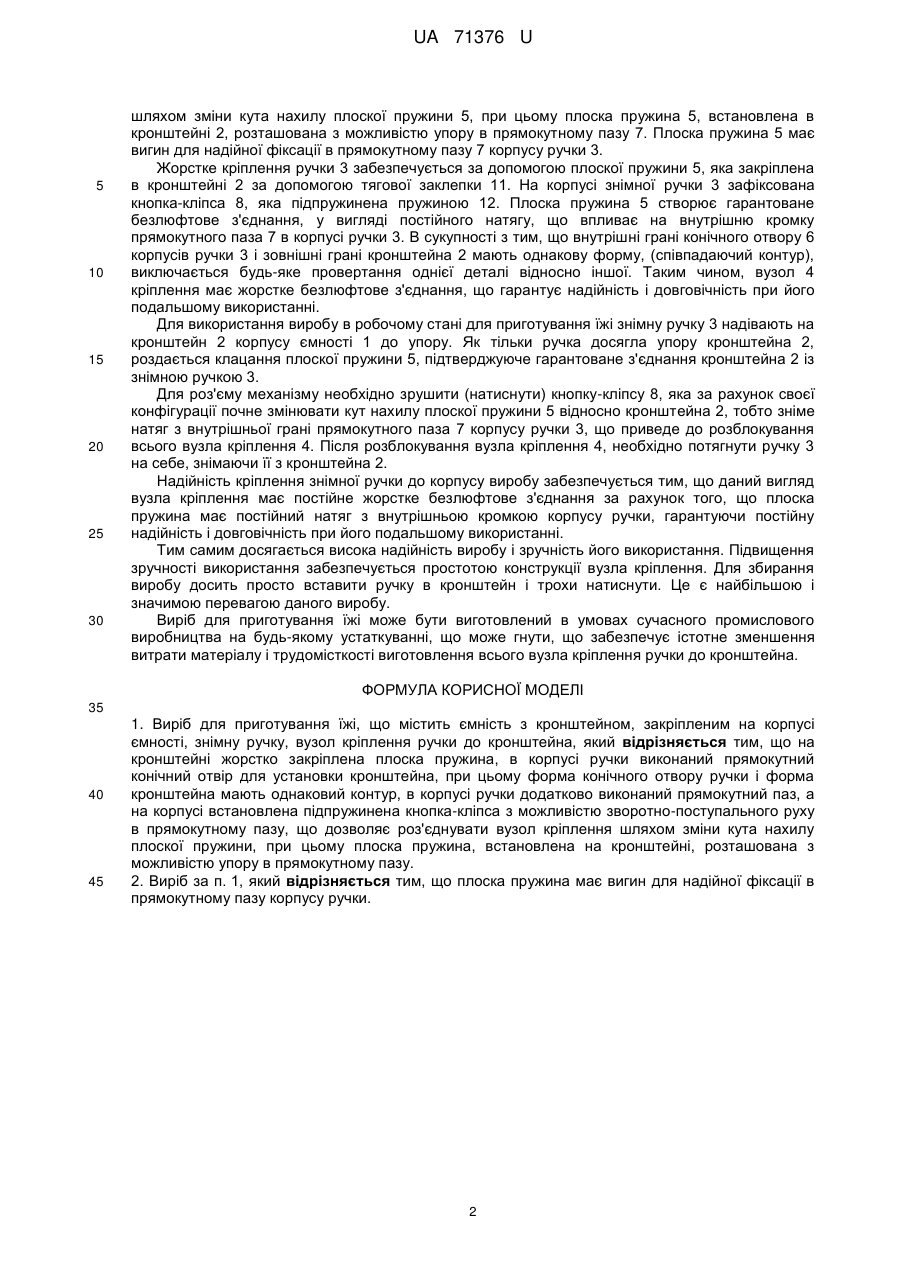

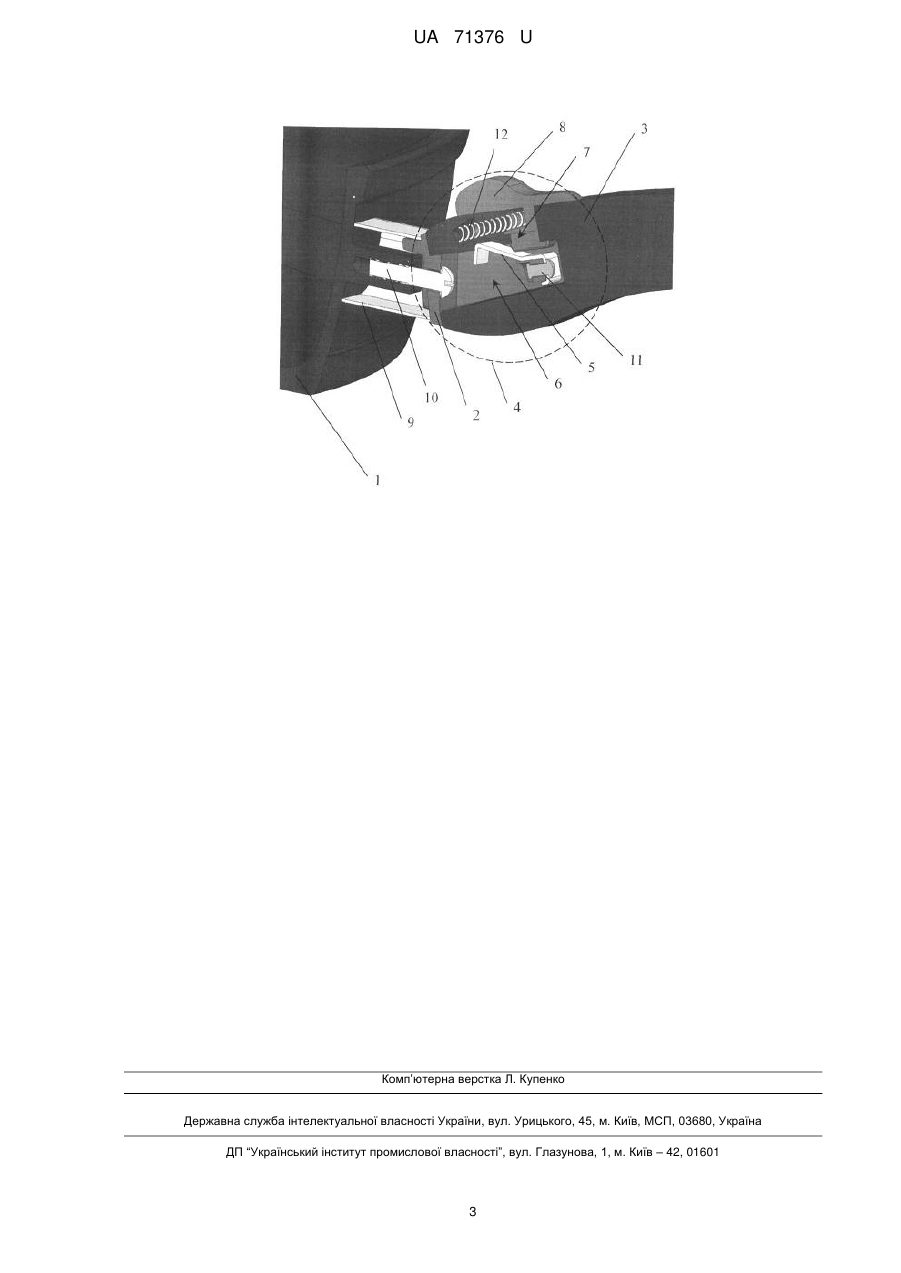

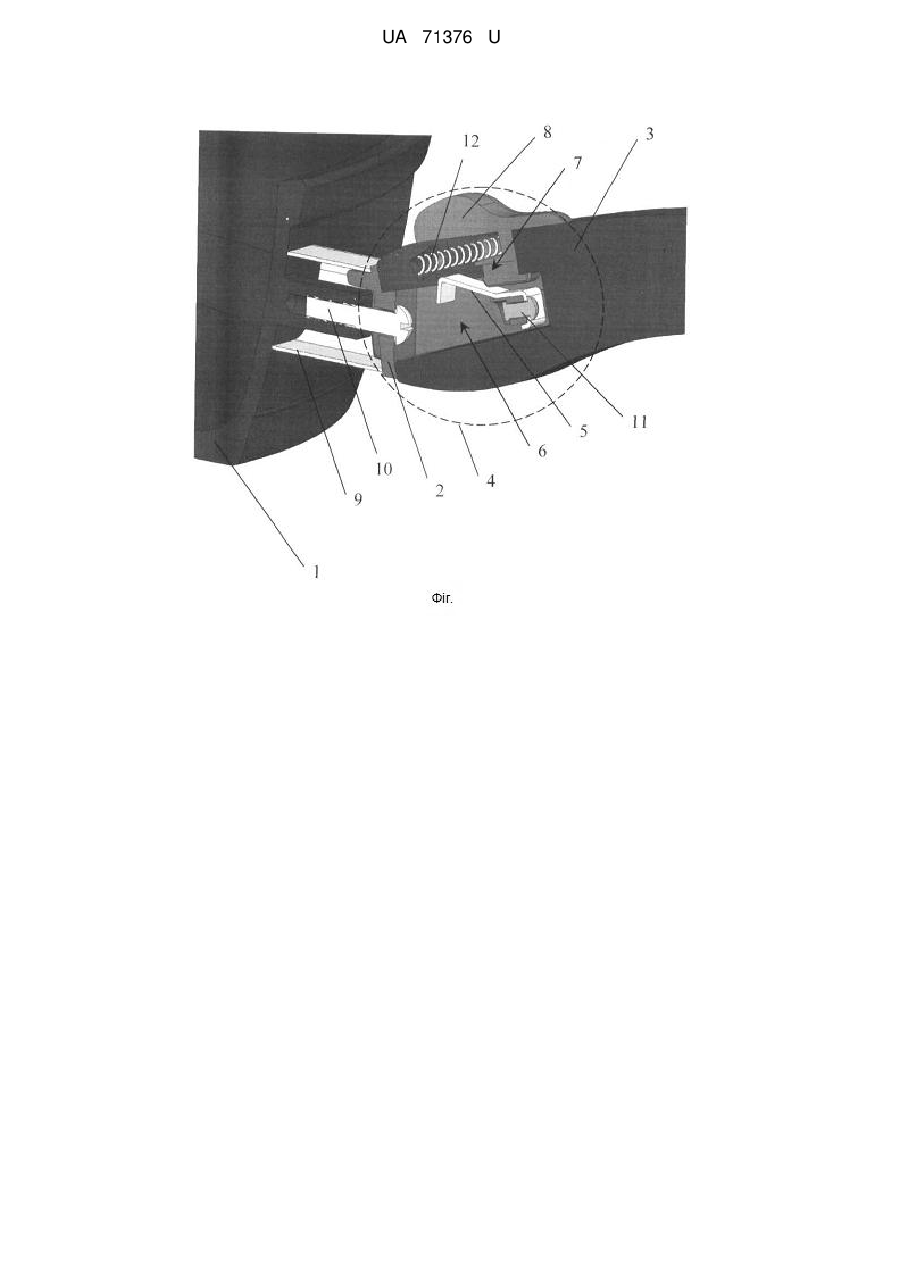

Реферат: UA 71376 U UA 71376 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів для приготування їжі, зокрема, до виробів, що мають знімну ручку (сковороди, ковші, каструлі). Відома сковорода, що має знімну ручку (заявка на винахід Російської Федерації № 93057768 "Сковорода", опубл. 20.02.1997, МПК А47 J37/10), що забезпечує надійність кріплення ручки до ємності сковороди при збереженні швидкознімності, а також забезпечення можливості невеликих кутових поворотів сковороди за ручку. Сковорода містить ємність з кронштейном, знімну ручку, вузол кріплення ручки до кронштейна з пружинним механізмом. Найбільш близьким за технічною суттю і результатом, що досягається, є виріб для приготування їжі, що містить ємність з кронштейном, закріпленим на корпусі ємності, знімну ручку, вузол кріплення ручки до кронштейна (патент на корисну модель Російської Федерації № 81420 "Сосуд для приготовления пищи", опубл. 20.03.2009, МПК А47 J37/10). Недоліками відомого технічного рішення є недостатньо висока надійність і зручність в використанні, які обумовлені люфтом ручки, для усунення якого необхідно використовувати додаткові кріпильні елементи. Задачею корисної моделі є створення такого виробу для приготування їжі, використання якого дозволило б підвищити зручність і надійність у використанні. Технічний результат від використання корисної моделі полягає в спрощенні виготовлення і збирання виробу. Зниження трудомісткості виготовлення і збірки полягає у використанні деталі (плоскої пружини), яка самофіксується, що виключає необхідність використання кріпильних деталей. Поставлена задача вирішується тим, що у виробі для приготування їжі, що містить ємність з кронштейном, закріпленим на корпусі ємності, знімну ручку, вузол кріплення ручки до кронштейна, згідно з корисною моделлю, на кронштейні жорстко закріплена плоска пружина, в корпусі ручки виконаний прямокутний конічний отвір для установки кронштейна, при цьому форма конічного отвору ручки і форма кронштейна мають однаковий контур, в корпусі ручки додатково виконаний прямокутний паз, а на корпусі встановлена підпружинена кнопка-кліпса з можливістю зворотно-поступального руху в прямокутному пазу, що дозволяє роз'єднувати вузол кріплення шляхом зміни кута нахилу плоскої пружини, при цьому плоска пружина, встановлена на кронштейні, розташована з можливістю упору в прямокутному пазу. Надійність використання знімної ручки забезпечується за рахунок того, що утворюється контакт кронштейна з внутрішніми гранями конічного отвору в корпусі ручки, причому одна грань за рахунок плоскої пружини має постійний натяг, тим самим підсилюючи контакт ручки з кронштейном, що виключає будь-який люфт ручки. Плоска пружина, яка встановлена на кронштейні, розташована з можливістю упору в прямокутному пазу, виконаному в корпусі ручки, дозволяючи роз'єднувати вузол кріплення ручки шляхом зміни кута нахилу плоскої пружини. Плоска пружина має вигин для надійної фіксації в прямокутному пазу корпусу ручки. У корпусі ручки є прямокутний конічний отвір для щільної установки кронштейна, тобто форми внутрішньої порожнини ручки і кронштейна збігаються і мають однаковий контур, що виключає провертання. Додатковий прямокутний паз в корпусі ручки забезпечує: 1) замикання підпружиненої кнопки-кліпси; 2) жорсткий упор в прямокутному пазу плоскої пружини, встановленої на кронштейні. Плоска пружина має спеціальну форму, яка дозволяє вільно змінювати кут нахилу плоскої пружини відносно кронштейна, що надалі забезпечує надійну фіксацію вузла кріплення. Кнопкакліпса має спеціальну форму робочого тіла, призначену для одночасно жорсткого позиціювання в корпусі ручки, але що дозволяє здійснювати прямолінійний поворотно-поступовий рух уздовж прямокутного отвору, тим самим грає роль зсувного засува, що дозволяє роз'єднувати вузол кріплення, шляхом зміни кута нахилу плоскої пружини. Таким чином, технічне рішення, що заявляється, дозволяє підвищити зручність і надійність в експлуатації. Надалі корисна модель пояснюється детальним описом її виконання із посиланням на креслення. Виріб для приготування їжі містить ємність 1 з кронштейном 2, закріпленим на ємності 1 за допомогою муфти 9 і гвинта 10 через гроверну шайбу. Виріб включає знімну ручку 3, вузол кріплення 4 ручки 3 до кронштейна 2. На кронштейні 2 жорстко закріплена плоска пружина 5 за допомогою тягової заклепки 11. У корпусі ручки 3 виконаний прямокутний конічний отвір 6 для установки кронштейна 2, закріпленого на ємності 1. Прямокутна форма конічного отвору 6 і форма кронштейна 2 мають однаковий контур. У ручці 3 виконаний прямокутний паз 7, в якому встановлена підпружинена кнопка-кліпса 8 з можливістю зворотно-поступального руху, що дозволяє роз'єднувати вузол кріплення 4 ручки до кронштейна 1 UA 71376 U 5 10 15 20 25 30 шляхом зміни кута нахилу плоскої пружини 5, при цьому плоска пружина 5, встановлена в кронштейні 2, розташована з можливістю упору в прямокутному пазу 7. Плоска пружина 5 має вигин для надійної фіксації в прямокутному пазу 7 корпусу ручки 3. Жорстке кріплення ручки 3 забезпечується за допомогою плоскої пружини 5, яка закріплена в кронштейні 2 за допомогою тягової заклепки 11. На корпусі знімної ручки 3 зафіксована кнопка-кліпса 8, яка підпружинена пружиною 12. Плоска пружина 5 створює гарантоване безлюфтове з'єднання, у вигляді постійного натягу, що впливає на внутрішню кромку прямокутного паза 7 в корпусі ручки 3. В сукупності з тим, що внутрішні грані конічного отвору 6 корпусів ручки 3 і зовнішні грані кронштейна 2 мають однакову форму, (співпадаючий контур), виключається будь-яке провертання однієї деталі відносно іншої. Таким чином, вузол 4 кріплення має жорстке безлюфтове з'єднання, що гарантує надійність і довговічність при його подальшому використанні. Для використання виробу в робочому стані для приготування їжі знімну ручку 3 надівають на кронштейн 2 корпусу ємності 1 до упору. Як тільки ручка досягла упору кронштейна 2, роздається клацання плоскої пружини 5, підтверджуюче гарантоване з'єднання кронштейна 2 із знімною ручкою 3. Для роз'єму механізму необхідно зрушити (натиснути) кнопку-кліпсу 8, яка за рахунок своєї конфігурації почне змінювати кут нахилу плоскої пружини 5 відносно кронштейна 2, тобто зніме натяг з внутрішньої грані прямокутного паза 7 корпусу ручки 3, що приведе до розблокування всього вузла кріплення 4. Після розблокування вузла кріплення 4, необхідно потягнути ручку 3 на себе, знімаючи її з кронштейна 2. Надійність кріплення знімної ручки до корпусу виробу забезпечується тим, що даний вигляд вузла кріплення має постійне жорстке безлюфтове з'єднання за рахунок того, що плоска пружина має постійний натяг з внутрішньою кромкою корпусу ручки, гарантуючи постійну надійність і довговічність при його подальшому використанні. Тим самим досягається висока надійність виробу і зручність його використання. Підвищення зручності використання забезпечується простотою конструкції вузла кріплення. Для збирання виробу досить просто вставити ручку в кронштейн і трохи натиснути. Це є найбільшою і значимою перевагою даного виробу. Виріб для приготування їжі може бути виготовлений в умовах сучасного промислового виробництва на будь-якому устаткуванні, що може гнути, що забезпечує істотне зменшення витрати матеріалу і трудомісткості виготовлення всього вузла кріплення ручки до кронштейна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Виріб для приготування їжі, що містить ємність з кронштейном, закріпленим на корпусі ємності, знімну ручку, вузол кріплення ручки до кронштейна, який відрізняється тим, що на кронштейні жорстко закріплена плоска пружина, в корпусі ручки виконаний прямокутний конічний отвір для установки кронштейна, при цьому форма конічного отвору ручки і форма кронштейна мають однаковий контур, в корпусі ручки додатково виконаний прямокутний паз, а на корпусі встановлена підпружинена кнопка-кліпса з можливістю зворотно-поступального руху в прямокутному пазу, що дозволяє роз'єднувати вузол кріплення шляхом зміни кута нахилу плоскої пружини, при цьому плоска пружина, встановлена на кронштейні, розташована з можливістю упору в прямокутному пазу. 2. Виріб за п. 1, який відрізняється тим, що плоска пружина має вигин для надійної фіксації в прямокутному пазу корпусу ручки. 2 UA 71376 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
