Виріб для приготування їжі

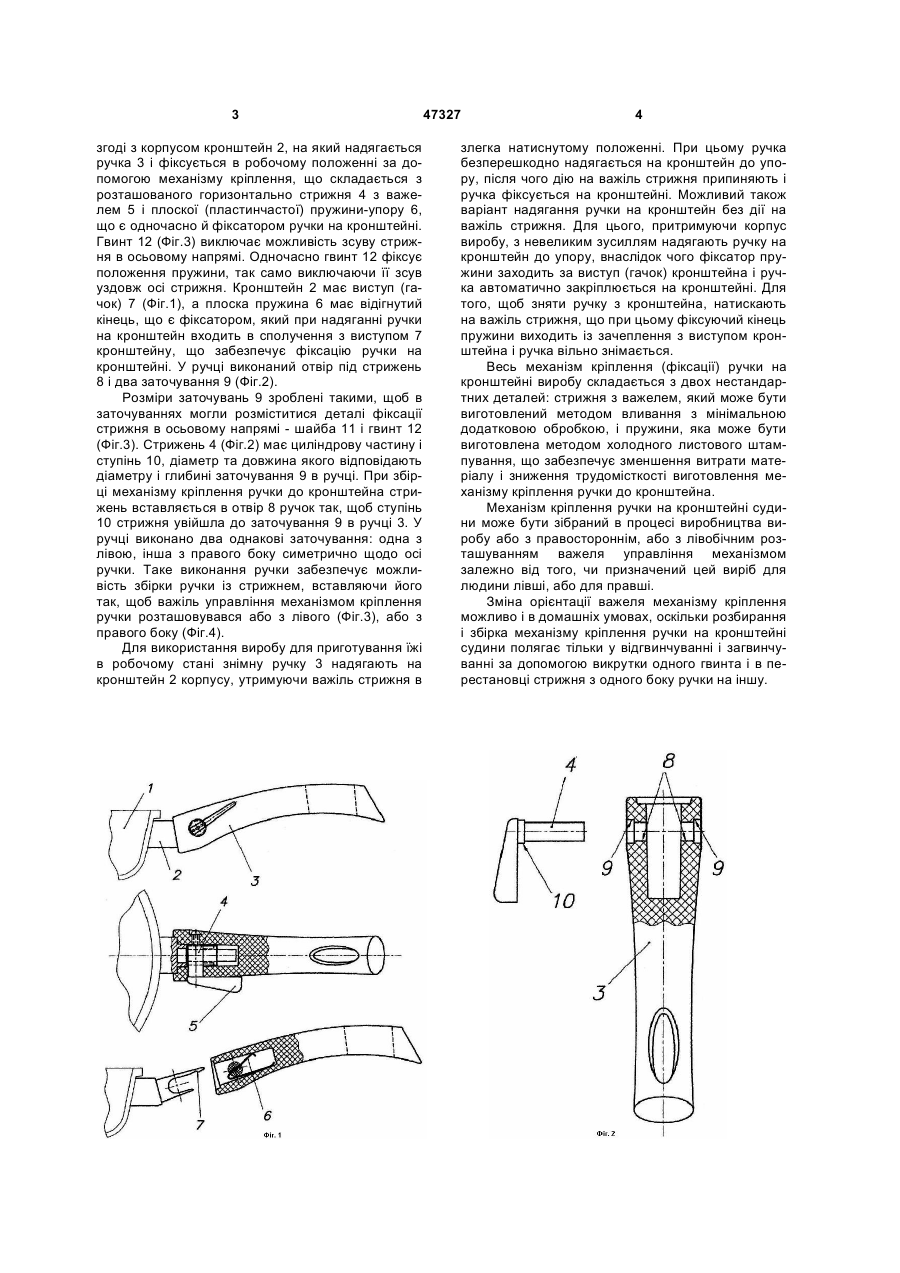

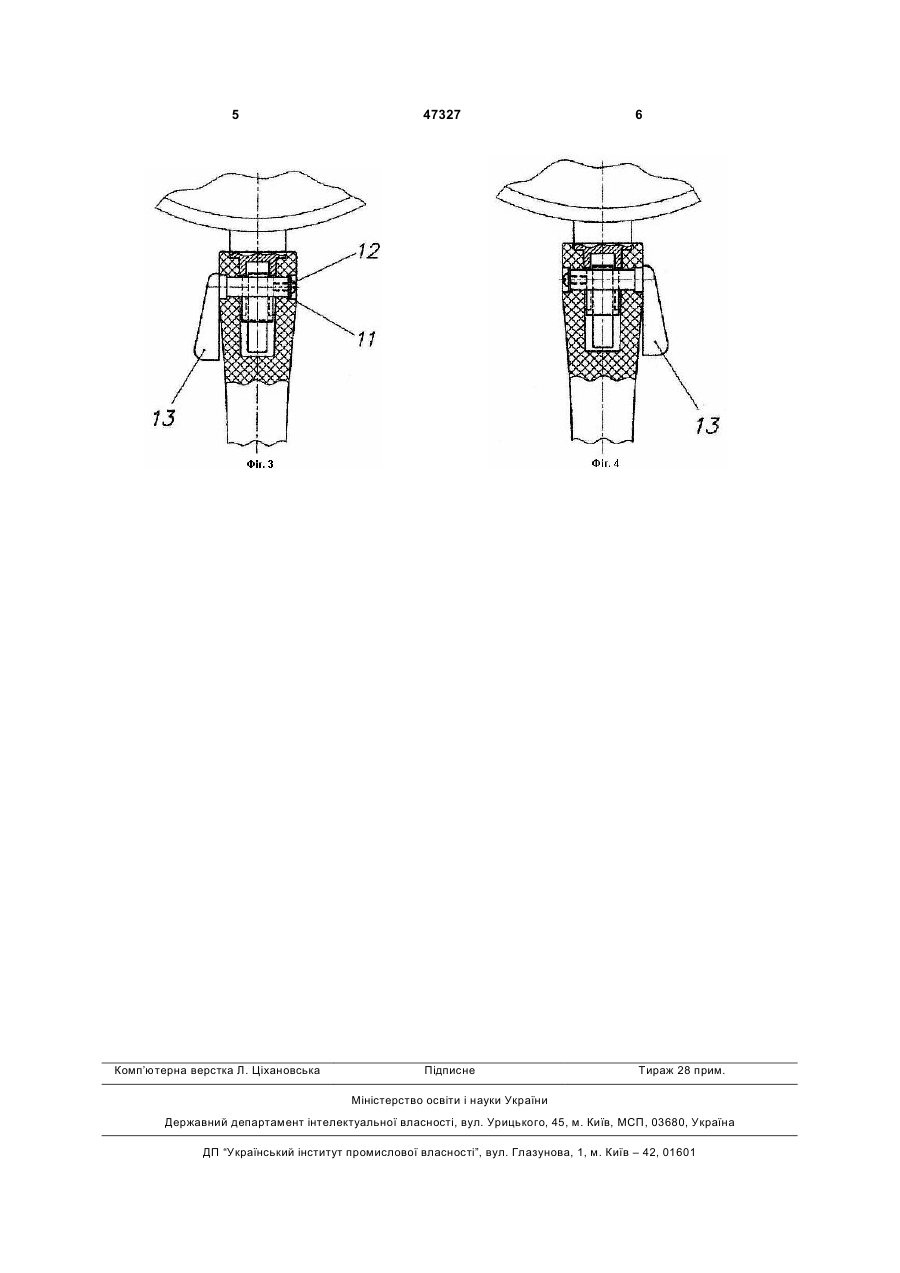

1. Виріб для приготування їжі, що містить ємність з кронштейном, закріпленим на корпусі виробу, знімну ручку, вузол кріплення ручки до кронштейна, який відрізняється тим, що кронштейн 3 згоді з корпусом кронштейн 2, на який надягається ручка 3 і фіксується в робочому положенні за допомогою механізму кріплення, що складається з розташованого горизонтально стрижня 4 з важелем 5 і плоскої (пластинчастої) пружини-упору 6, що є одночасно й фіксатором ручки на кронштейні. Гвинт 12 (Фіг.3) виключає можливість зсуву стрижня в осьовому напрямі. Одночасно гвинт 12 фіксує положення пружини, так само виключаючи її зсув уздовж осі стрижня. Кронштейн 2 має виступ (гачок) 7 (Фіг.1), а плоска пружина 6 має відігнутий кінець, що є фіксатором, який при надяганні ручки на кронштейн входить в сполучення з виступом 7 кронштейну, що забезпечує фіксацію ручки на кронштейні. У ручці виконаний отвір під стрижень 8 і два заточування 9 (Фіг.2). Розміри заточувань 9 зроблені такими, щоб в заточуваннях могли розміститися деталі фіксації стрижня в осьовому напрямі - шайба 11 і гвинт 12 (Фіг.3). Стрижень 4 (Фіг.2) має циліндрову частину і ступінь 10, діаметр та довжина якого відповідають діаметру і глибині заточування 9 в ручці. При збірці механізму кріплення ручки до кронштейна стрижень вставляється в отвір 8 ручок так, щоб ступінь 10 стрижня увійшла до заточування 9 в ручці 3. У ручці виконано два однакові заточування: одна з лівою, інша з правого боку симетрично щодо осі ручки. Таке виконання ручки забезпечує можливість збірки ручки із стрижнем, вставляючи його так, щоб важіль управління механізмом кріплення ручки розташовувався або з лівого (Фіг.3), або з правого боку (Фіг.4). Для використання виробу для приготування їжі в робочому стані знімну ручку 3 надягають на кронштейн 2 корпусу, утримуючи важіль стрижня в 47327 4 злегка натиснутому положенні. При цьому ручка безперешкодно надягається на кронштейн до упору, після чого дію на важіль стрижня припиняють і ручка фіксується на кронштейні. Можливий також варіант надягання ручки на кронштейн без дії на важіль стрижня. Для цього, притримуючи корпус виробу, з невеликим зусиллям надягають ручку на кронштейн до упору, внаслідок чого фіксатор пружини заходить за виступ (гачок) кронштейна і ручка автоматично закріплюється на кронштейні. Для того, щоб зняти ручку з кронштейна, натискають на важіль стрижня, що при цьому фіксуючий кінець пружини виходить із зачеплення з виступом кронштейна і ручка вільно знімається. Весь механізм кріплення (фіксації) ручки на кронштейні виробу складається з двох нестандартних деталей: стрижня з важелем, який може бути виготовлений методом вливання з мінімальною додатковою обробкою, і пружини, яка може бути виготовлена методом холодного листового штампування, що забезпечує зменшення витрати матеріалу і зниження трудомісткості виготовлення механізму кріплення ручки до кронштейна. Механізм кріплення ручки на кронштейні судини може бути зібраний в процесі виробництва виробу або з правостороннім, або з лівобічним розташуванням важеля управління механізмом залежно від того, чи призначений цей виріб для людини лівші, або для правші. Зміна орієнтації важеля механізму кріплення можливо і в домашніх умовах, оскільки розбирання і збірка механізму кріплення ручки на кронштейні судини полягає тільки у відгвинчуванні і загвинчуванні за допомогою викрутки одного гвинта і в перестановці стрижня з одного боку ручки на іншу. 5 Комп’ютерна верстка Л. Ціхановська 47327 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
