Багатоступеневий відцентровий насос

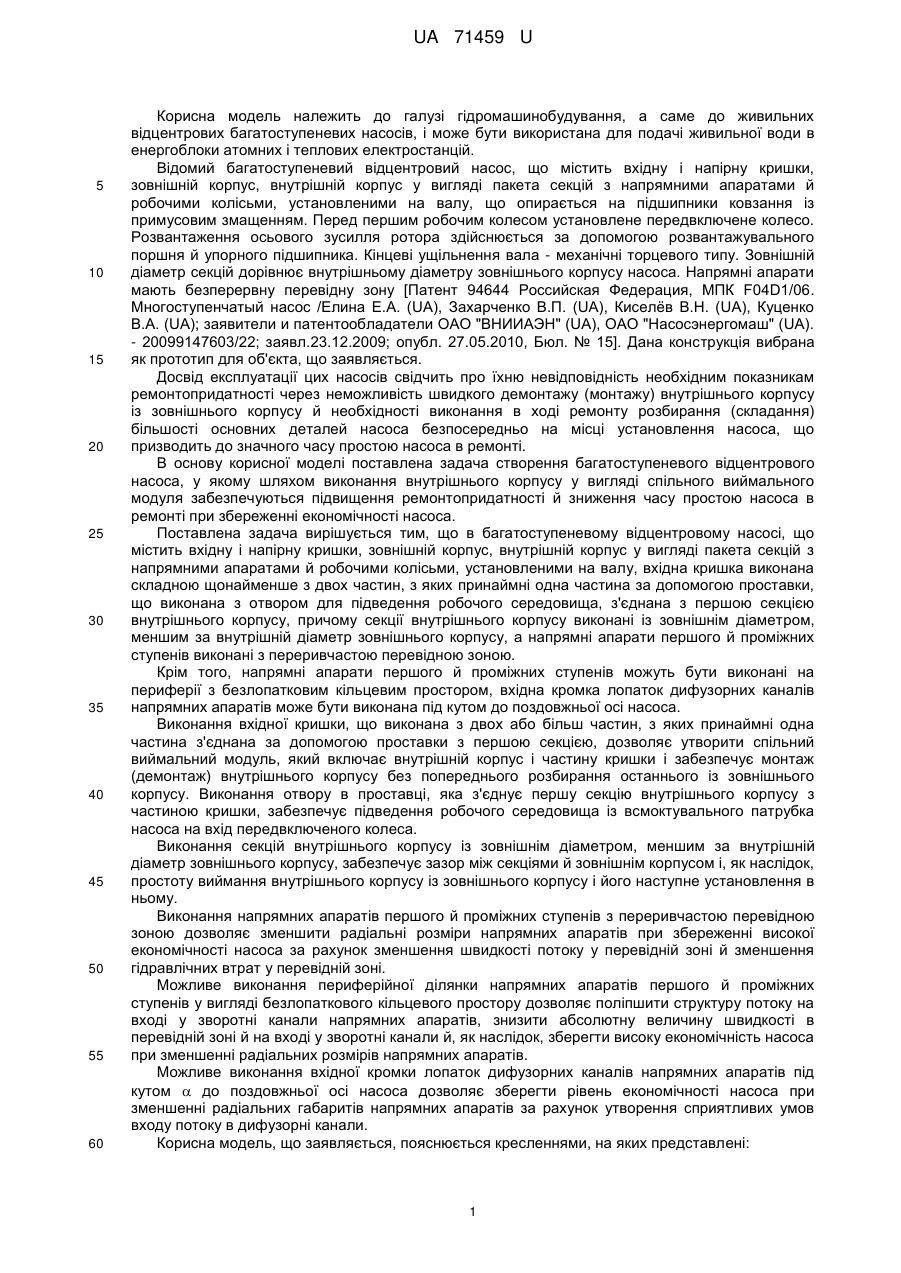

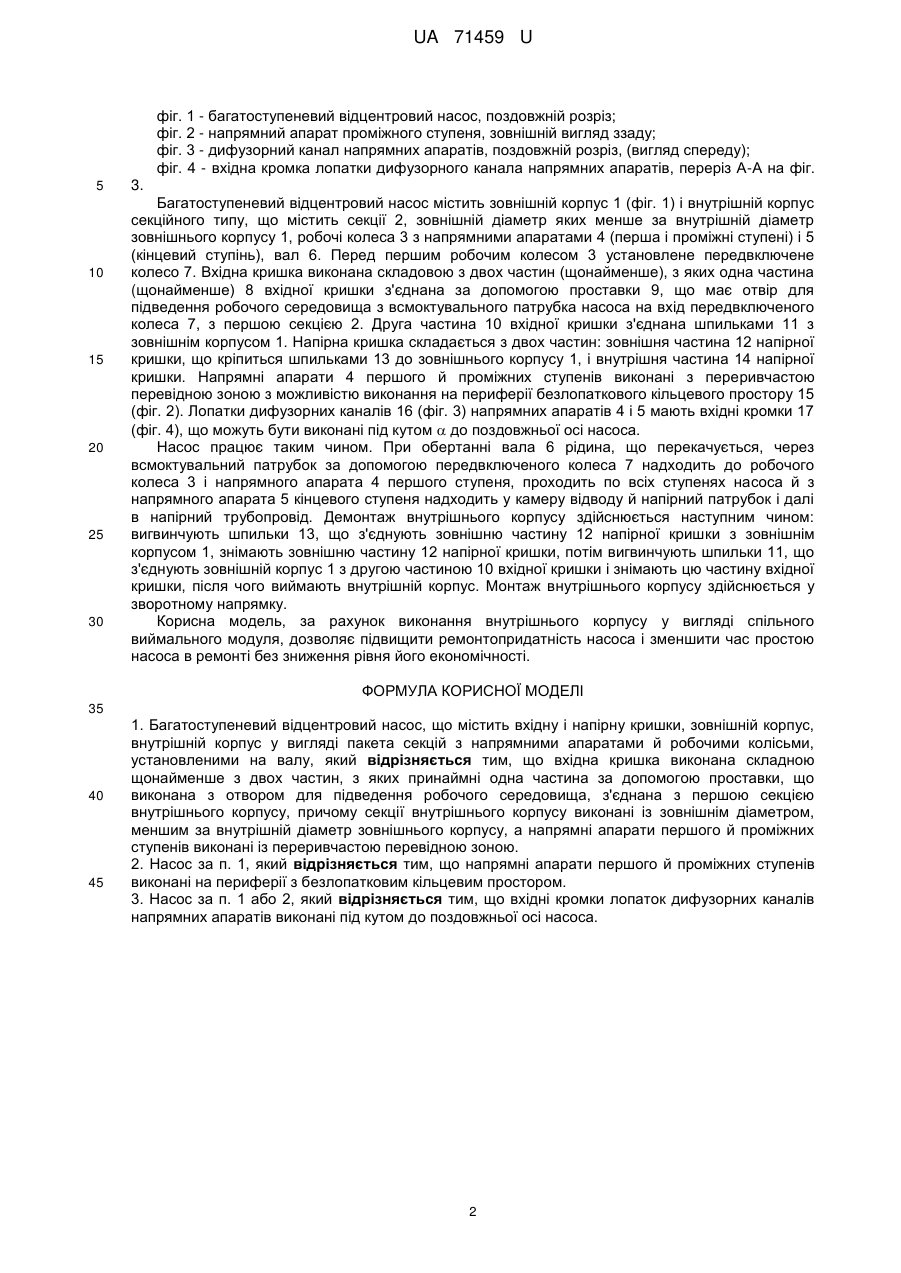

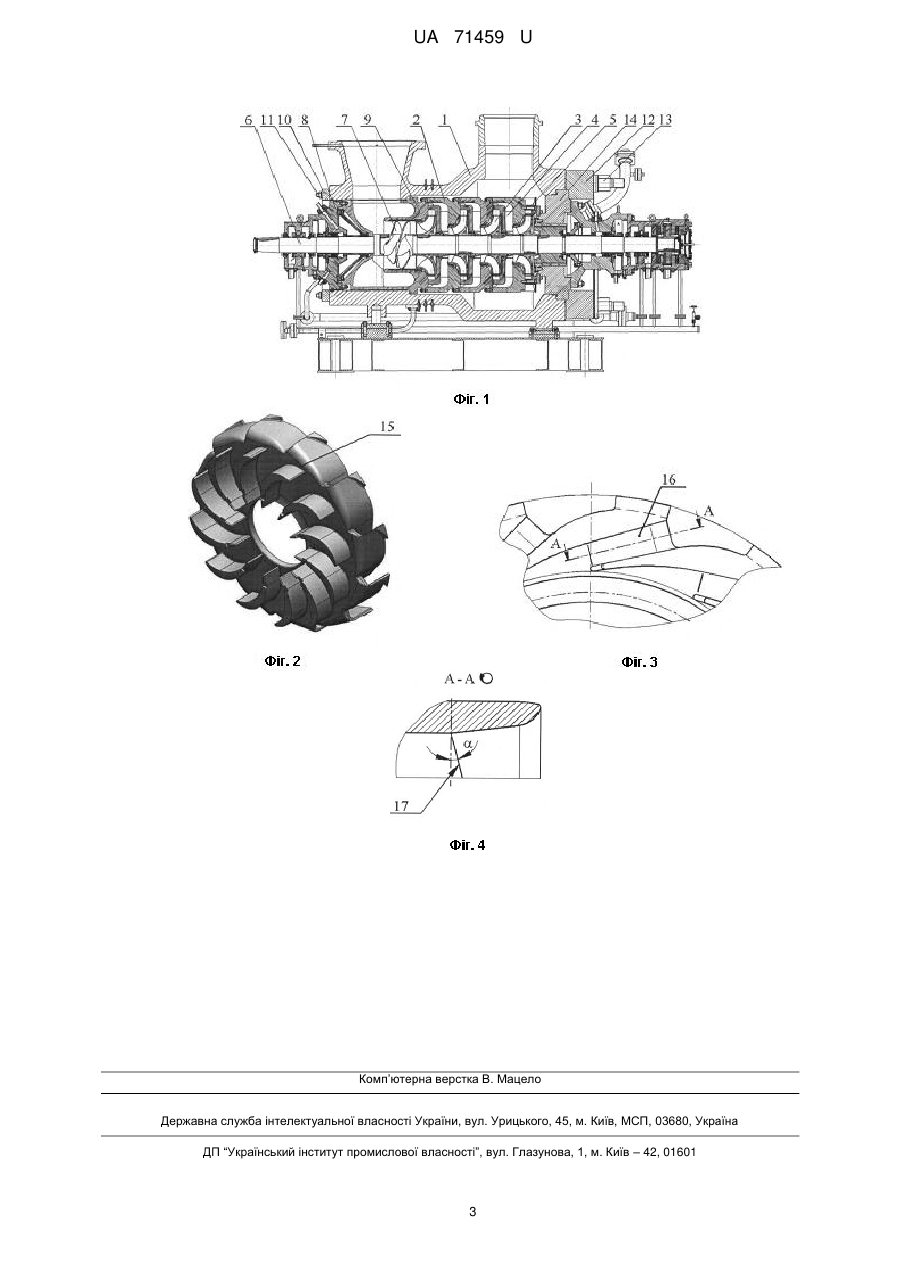

Реферат: Багатоступеневий відцентровий насос, що містить вхідну і напірну кришки, зовнішній корпус, внутрішній корпус у вигляді пакета секцій з напрямними апаратами й робочими колісьми, установленими на валу. Вхідна кришка виконана складною щонайменше з двох частин, з яких принаймні одна частина за допомогою проставки, що виконана з отвором для підведення робочого середовища, з'єднана з першою секцією внутрішнього корпусу, причому секції внутрішнього корпусу виконані із зовнішнім діаметром, меншим за внутрішній діаметр зовнішнього корпусу, а напрямні апарати першого й проміжних ступенів виконані із переривчастою перевідною зоною. UA 71459 U (12) UA 71459 U UA 71459 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі гідромашинобудування, а саме до живильних відцентрових багатоступеневих насосів, і може бути використана для подачі живильної води в енергоблоки атомних і теплових електростанцій. Відомий багатоступеневий відцентровий насос, що містить вхідну і напірну кришки, зовнішній корпус, внутрішній корпус у вигляді пакета секцій з напрямними апаратами й робочими колісьми, установленими на валу, що опирається на підшипники ковзання із примусовим змащенням. Перед першим робочим колесом установлене передвключене колесо. Розвантаження осьового зусилля ротора здійснюється за допомогою розвантажувального поршня й упорного підшипника. Кінцеві ущільнення вала - механічні торцевого типу. Зовнішній діаметр секцій дорівнює внутрішньому діаметру зовнішнього корпусу насоса. Напрямні апарати мають безперервну перевідну зону [Патент 94644 Российская Федерация, МПК F04D1/06. Многоступенчатый насос /Елина Е.А. (UA), Захарченко В.П. (UA), Киселѐв В.Η. (UA), Куценко В.A. (UA); заявители и патентообладатели ОАО "ВНИИАЭН" (UA), ОАО "Насосэнергомаш" (UA). - 20099147603/22; заявл.23.12.2009; опубл. 27.05.2010, Бюл. № 15]. Дана конструкція вибрана як прототип для об'єкта, що заявляється. Досвід експлуатації цих насосів свідчить про їхню невідповідність необхідним показникам ремонтопридатності через неможливість швидкого демонтажу (монтажу) внутрішнього корпусу із зовнішнього корпусу й необхідності виконання в ході ремонту розбирання (складання) більшості основних деталей насоса безпосередньо на місці установлення насоса, що призводить до значного часу простою насоса в ремонті. В основу корисної моделі поставлена задача створення багатоступеневого відцентрового насоса, у якому шляхом виконання внутрішнього корпусу у вигляді спільного виймального модуля забезпечуються підвищення ремонтопридатності й зниження часу простою насоса в ремонті при збереженні економічності насоса. Поставлена задача вирішується тим, що в багатоступеневому відцентровому насосі, що містить вхідну і напірну кришки, зовнішній корпус, внутрішній корпус у вигляді пакета секцій з напрямними апаратами й робочими колісьми, установленими на валу, вхідна кришка виконана складною щонайменше з двох частин, з яких принаймні одна частина за допомогою проставки, що виконана з отвором для підведення робочого середовища, з'єднана з першою секцією внутрішнього корпусу, причому секції внутрішнього корпусу виконані із зовнішнім діаметром, меншим за внутрішній діаметр зовнішнього корпусу, а напрямні апарати першого й проміжних ступенів виконані з переривчастою перевідною зоною. Крім того, напрямні апарати першого й проміжних ступенів можуть бути виконані на периферії з безлопатковим кільцевим простором, вхідна кромка лопаток дифузорних каналів напрямних апаратів може бути виконана під кутом до поздовжньої осі насоса. Виконання вхідної кришки, що виконана з двох або більш частин, з яких принаймні одна частина з'єднана за допомогою проставки з першою секцією, дозволяє утворити спільний виймальний модуль, який включає внутрішній корпус і частину кришки і забезпечує монтаж (демонтаж) внутрішнього корпусу без попереднього розбирання останнього із зовнішнього корпусу. Виконання отвору в проставці, яка з'єднує першу секцію внутрішнього корпусу з частиною кришки, забезпечує підведення робочого середовища із всмоктувального патрубка насоса на вхід передвключеного колеса. Виконання секцій внутрішнього корпусу із зовнішнім діаметром, меншим за внутрішній діаметр зовнішнього корпусу, забезпечує зазор між секціями й зовнішнім корпусом і, як наслідок, простоту виймання внутрішнього корпусу із зовнішнього корпусу і його наступне установлення в ньому. Виконання напрямних апаратів першого й проміжних ступенів з переривчастою перевідною зоною дозволяє зменшити радіальні розміри напрямних апаратів при збереженні високої економічності насоса за рахунок зменшення швидкості потоку у перевідній зоні й зменшення гідравлічних втрат у перевідній зоні. Можливе виконання периферійної ділянки напрямних апаратів першого й проміжних ступенів у вигляді безлопаткового кільцевого простору дозволяє поліпшити структуру потоку на вході у зворотні канали напрямних апаратів, знизити абсолютну величину швидкості в перевідній зоні й на вході у зворотні канали й, як наслідок, зберегти високу економічність насоса при зменшенні радіальних розмірів напрямних апаратів. Можливе виконання вхідної кромки лопаток дифузорних каналів напрямних апаратів під кутом  до поздовжньої осі насоса дозволяє зберегти рівень економічності насоса при зменшенні радіальних габаритів напрямних апаратів за рахунок утворення сприятливих умов входу потоку в дифузорні канали. Корисна модель, що заявляється, пояснюється кресленнями, на яких представлені: 1 UA 71459 U фіг. 1 - багатоступеневий відцентровий насос, поздовжній розріз; фіг. 2 - напрямний апарат проміжного ступеня, зовнішній вигляд ззаду; фіг. 3 - дифузорний канал напрямних апаратів, поздовжній розріз, (вигляд спереду); фіг. 4 - вхідна кромка лопатки дифузорного канала напрямних апаратів, переріз А-А на фіг. 5 10 15 20 25 30 3. Багатоступеневий відцентровий насос містить зовнішній корпус 1 (фіг. 1) і внутрішній корпус секційного типу, що містить секції 2, зовнішній діаметр яких менше за внутрішній діаметр зовнішнього корпусу 1, робочі колеса 3 з напрямними апаратами 4 (перша і проміжні ступені) і 5 (кінцевий ступінь), вал 6. Перед першим робочим колесом 3 установлене передвключене колесо 7. Вхідна кришка виконана складовою з двох частин (щонайменше), з яких одна частина (щонайменше) 8 вхідної кришки з'єднана за допомогою проставки 9, що має отвір для підведення робочого середовища з всмоктувального патрубка насоса на вхід передвключеного колеса 7, з першою секцією 2. Друга частина 10 вхідної кришки з'єднана шпильками 11 з зовнішнім корпусом 1. Напірна кришка складається з двох частин: зовнішня частина 12 напірної кришки, що кріпиться шпильками 13 до зовнішнього корпусу 1, і внутрішня частина 14 напірної кришки. Напрямні апарати 4 першого й проміжних ступенів виконані з переривчастою перевідною зоною з можливістю виконання на периферії безлопаткового кільцевого простору 15 (фіг. 2). Лопатки дифузорних каналів 16 (фіг. 3) напрямних апаратів 4 і 5 мають вхідні кромки 17 (фіг. 4), що можуть бути виконані під кутом  до поздовжньої осі насоса. Насос працює таким чином. При обертанні вала 6 рідина, що перекачується, через всмоктувальний патрубок за допомогою передвключеного колеса 7 надходить до робочого колеса 3 і напрямного апарата 4 першого ступеня, проходить по всіх ступенях насоса й з напрямного апарата 5 кінцевого ступеня надходить у камеру відводу й напірний патрубок і далі в напірний трубопровід. Демонтаж внутрішнього корпусу здійснюється наступним чином: вигвинчують шпильки 13, що з'єднують зовнішню частину 12 напірної кришки з зовнішнім корпусом 1, знімають зовнішню частину 12 напірної кришки, потім вигвинчують шпильки 11, що з'єднують зовнішній корпус 1 з другою частиною 10 вхідної кришки і знімають цю частину вхідної кришки, після чого виймають внутрішній корпус. Монтаж внутрішнього корпусу здійснюється у зворотному напрямку. Корисна модель, за рахунок виконання внутрішнього корпусу у вигляді спільного виймального модуля, дозволяє підвищити ремонтопридатність насоса і зменшити час простою насоса в ремонті без зниження рівня його економічності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Багатоступеневий відцентровий насос, що містить вхідну і напірну кришки, зовнішній корпус, внутрішній корпус у вигляді пакета секцій з напрямними апаратами й робочими колісьми, установленими на валу, який відрізняється тим, що вхідна кришка виконана складною щонайменше з двох частин, з яких принаймні одна частина за допомогою проставки, що виконана з отвором для підведення робочого середовища, з'єднана з першою секцією внутрішнього корпусу, причому секції внутрішнього корпусу виконані із зовнішнім діаметром, меншим за внутрішній діаметр зовнішнього корпусу, а напрямні апарати першого й проміжних ступенів виконані із переривчастою перевідною зоною. 2. Насос за п. 1, який відрізняється тим, що напрямні апарати першого й проміжних ступенів виконані на периферії з безлопатковим кільцевим простором. 3. Насос за п. 1 або 2, який відрізняється тим, що вхідні кромки лопаток дифузорних каналів напрямних апаратів виконані під кутом до поздовжньої осі насоса. 2 UA 71459 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
