Установка сушіння листових матеріалів

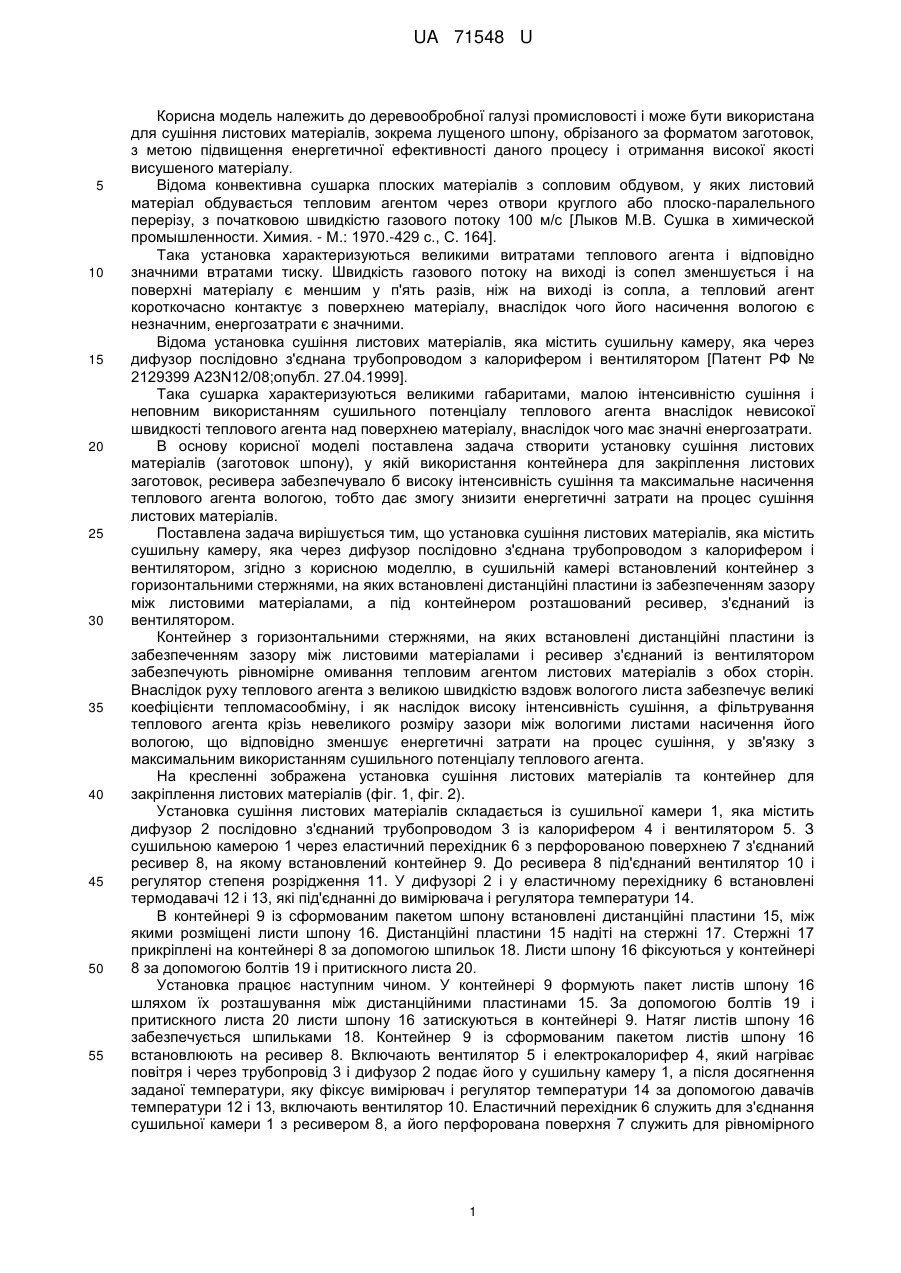

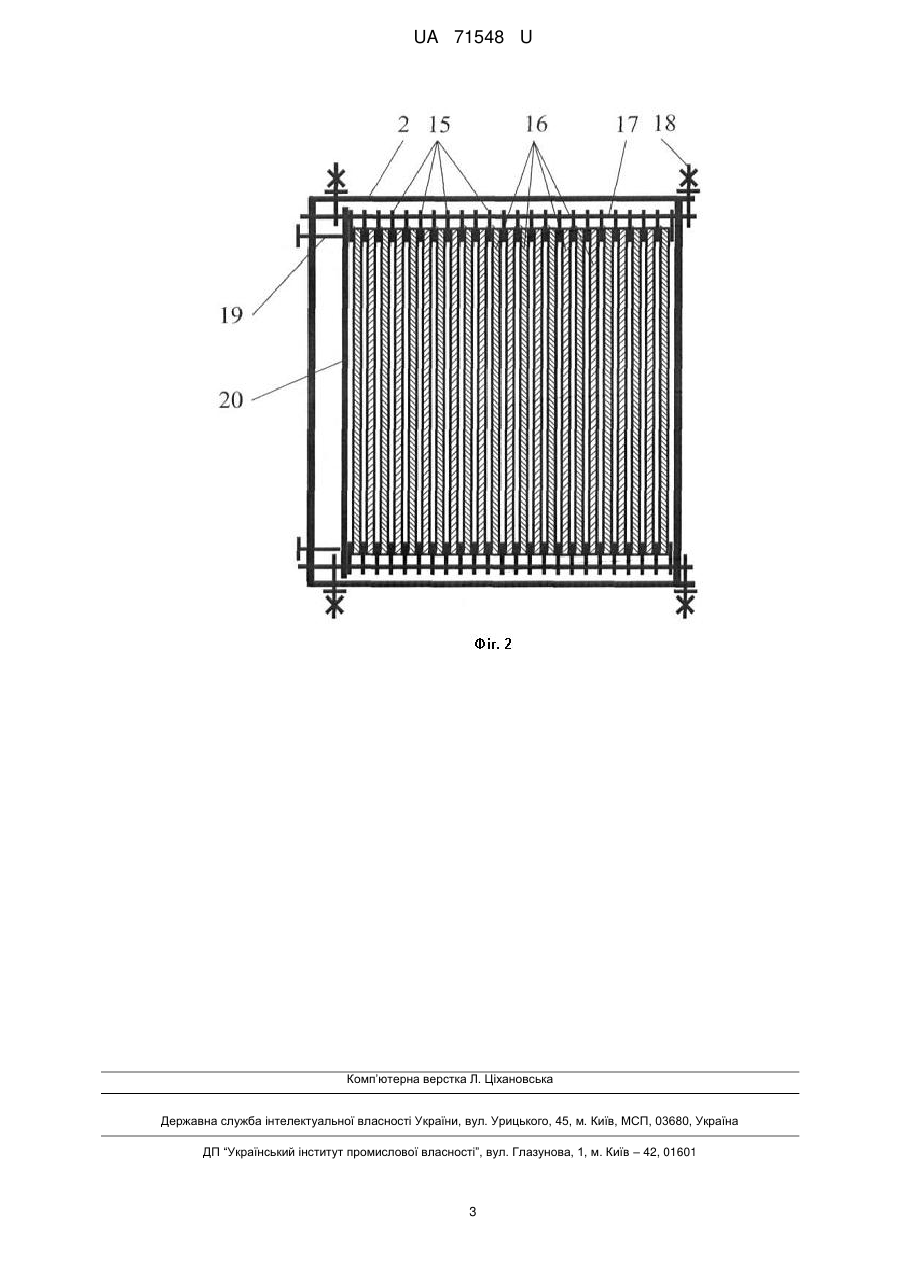

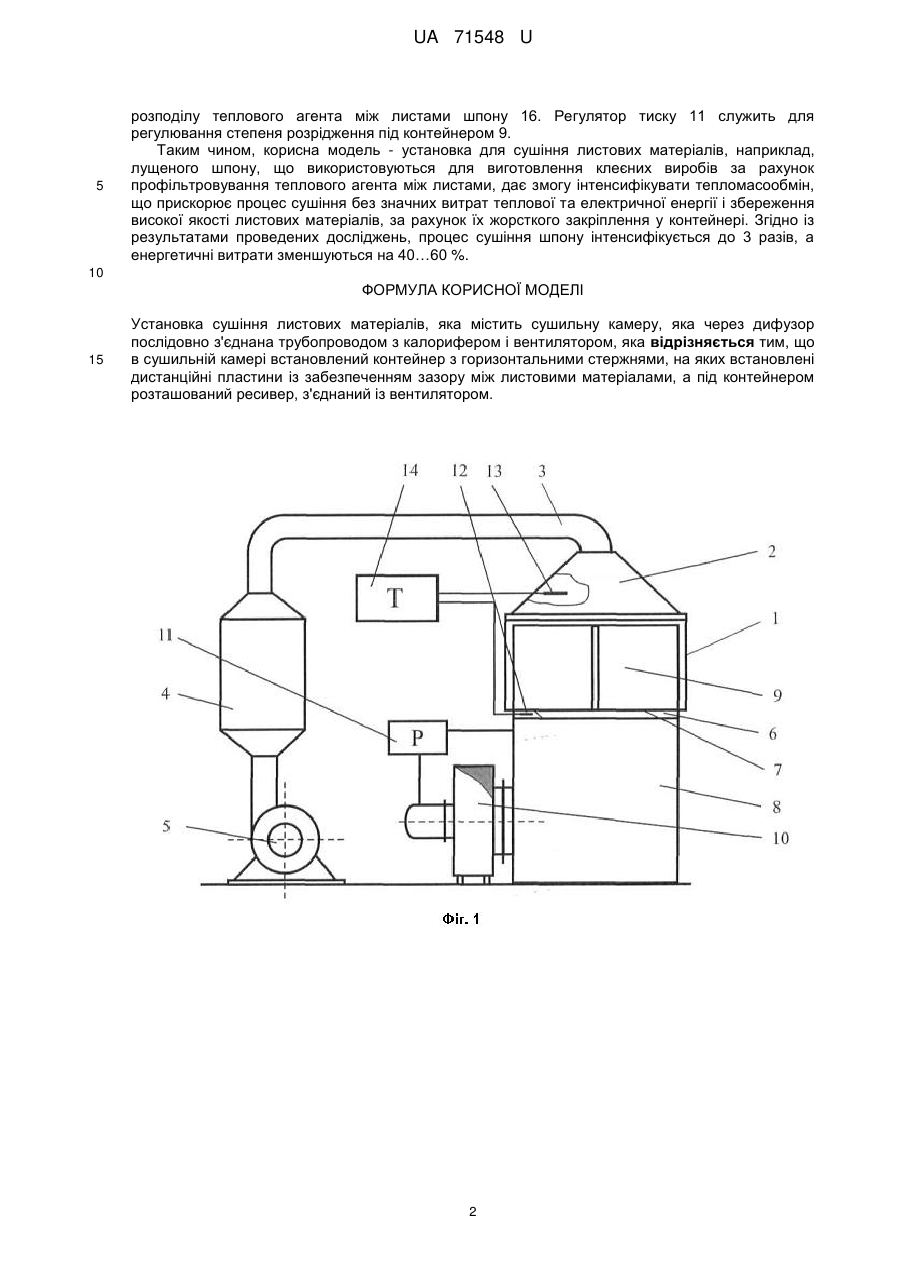

Реферат: Установка сушіння листових матеріалів містить сушильну камеру, яка через дифузор послідовно з'єднана трубопроводом з калорифером і вентилятором. UA 71548 U (12) UA 71548 U UA 71548 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до деревообробної галузі промисловості і може бути використана для сушіння листових матеріалів, зокрема лущеного шпону, обрізаного за форматом заготовок, з метою підвищення енергетичної ефективності даного процесу і отримання високої якості висушеного матеріалу. Відома конвективна сушарка плоских матеріалів з сопловим обдувом, у яких листовий матеріал обдувається тепловим агентом через отвори круглого або плоско-паралельного перерізу, з початковою швидкістю газового потоку 100 м/с [Лыков М.В. Сушка в химической промышленности. Химия. - М.: 1970.-429 с., С. 164]. Така установка характеризуються великими витратами теплового агента і відповідно значними втратами тиску. Швидкість газового потоку на виході із сопел зменшується і на поверхні матеріалу є меншим у п'ять разів, ніж на виході із сопла, а тепловий агент короткочасно контактує з поверхнею матеріалу, внаслідок чого його насичення вологою є незначним, енергозатрати є значними. Відома установка сушіння листових матеріалів, яка містить сушильну камеру, яка через дифузор послідовно з'єднана трубопроводом з калорифером і вентилятором [Патент РФ № 2129399 A23N12/08;опубл. 27.04.1999]. Така сушарка характеризуються великими габаритами, малою інтенсивністю сушіння і неповним використанням сушильного потенціалу теплового агента внаслідок невисокої швидкості теплового агента над поверхнею матеріалу, внаслідок чого має значні енергозатрати. В основу корисної моделі поставлена задача створити установку сушіння листових матеріалів (заготовок шпону), у якій використання контейнера для закріплення листових заготовок, ресивера забезпечувало б високу інтенсивність сушіння та максимальне насичення теплового агента вологою, тобто дає змогу знизити енергетичні затрати на процес сушіння листових матеріалів. Поставлена задача вирішується тим, що установка сушіння листових матеріалів, яка містить сушильну камеру, яка через дифузор послідовно з'єднана трубопроводом з калорифером і вентилятором, згідно з корисною моделлю, в сушильній камері встановлений контейнер з горизонтальними стержнями, на яких встановлені дистанційні пластини із забезпеченням зазору між листовими матеріалами, а під контейнером розташований ресивер, з'єднаний із вентилятором. Контейнер з горизонтальними стержнями, на яких встановлені дистанційні пластини із забезпеченням зазору між листовими матеріалами і ресивер з'єднаний із вентилятором забезпечують рівномірне омивання тепловим агентом листових матеріалів з обох сторін. Внаслідок руху теплового агента з великою швидкістю вздовж вологого листа забезпечує великі коефіцієнти тепломасообміну, і як наслідок високу інтенсивність сушіння, а фільтрування теплового агента крізь невеликого розміру зазори між вологими листами насичення його вологою, що відповідно зменшує енергетичні затрати на процес сушіння, у зв'язку з максимальним використанням сушильного потенціалу теплового агента. На кресленні зображена установка сушіння листових матеріалів та контейнер для закріплення листових матеріалів (фіг. 1, фіг. 2). Установка сушіння листових матеріалів складається із сушильної камери 1, яка містить дифузор 2 послідовно з'єднаний трубопроводом 3 із калорифером 4 і вентилятором 5. З сушильною камерою 1 через еластичний перехідник 6 з перфорованою поверхнею 7 з'єднаний ресивер 8, на якому встановлений контейнер 9. До ресивера 8 під'єднаний вентилятор 10 і регулятор степеня розрідження 11. У дифузорі 2 і у еластичному перехіднику 6 встановлені термодавачі 12 і 13, які під'єднанні до вимірювача і регулятора температури 14. В контейнері 9 із сформованим пакетом шпону встановлені дистанційні пластини 15, між якими розміщені листи шпону 16. Дистанційні пластини 15 надіті на стержні 17. Стержні 17 прикріплені на контейнері 8 за допомогою шпильок 18. Листи шпону 16 фіксуються у контейнері 8 за допомогою болтів 19 і притискного листа 20. Установка працює наступним чином. У контейнері 9 формують пакет листів шпону 16 шляхом їх розташування між дистанційними пластинами 15. За допомогою болтів 19 і притискного листа 20 листи шпону 16 затискуються в контейнері 9. Натяг листів шпону 16 забезпечується шпильками 18. Контейнер 9 із сформованим пакетом листів шпону 16 встановлюють на ресивер 8. Включають вентилятор 5 і електрокалорифер 4, який нагріваєповітря і через трубопровід 3 і дифузор 2 подає його у сушильну камеру 1, а після досягнення заданої температури, яку фіксує вимірювач і регулятор температури 14 за допомогою давачів температури 12 і 13, включають вентилятор 10. Еластичний перехідник 6 служить для з'єднання сушильної камери 1 з ресивером 8, а його перфорована поверхня 7 служить для рівномірного 1 UA 71548 U 5 розподілу теплового агента між листами шпону 16. Регулятор тиску 11 служить для регулювання степеня розрідження під контейнером 9. Таким чином, корисна модель - установка для сушіння листових матеріалів, наприклад, лущеного шпону, що використовуються для виготовлення клеєних виробів за рахунок профільтровування теплового агента між листами, дає змогу інтенсифікувати тепломасообмін, що прискорює процес сушіння без значних витрат теплової та електричної енергії і збереження високої якості листових матеріалів, за рахунок їх жорсткого закріплення у контейнері. Згідно із результатами проведених досліджень, процес сушіння шпону інтенсифікується до 3 разів, а енергетичні витрати зменшуються на 40…60 %. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Установка сушіння листових матеріалів, яка містить сушильну камеру, яка через дифузор послідовно з'єднана трубопроводом з калорифером і вентилятором, яка відрізняється тим, що в сушильній камері встановлений контейнер з горизонтальними стержнями, на яких встановлені дистанційні пластини із забезпеченням зазору між листовими матеріалами, а під контейнером розташований ресивер, з'єднаний із вентилятором. 2 UA 71548 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
