Пристрій для обв’язки пакета вантажів, наприклад конвеєрних роликів

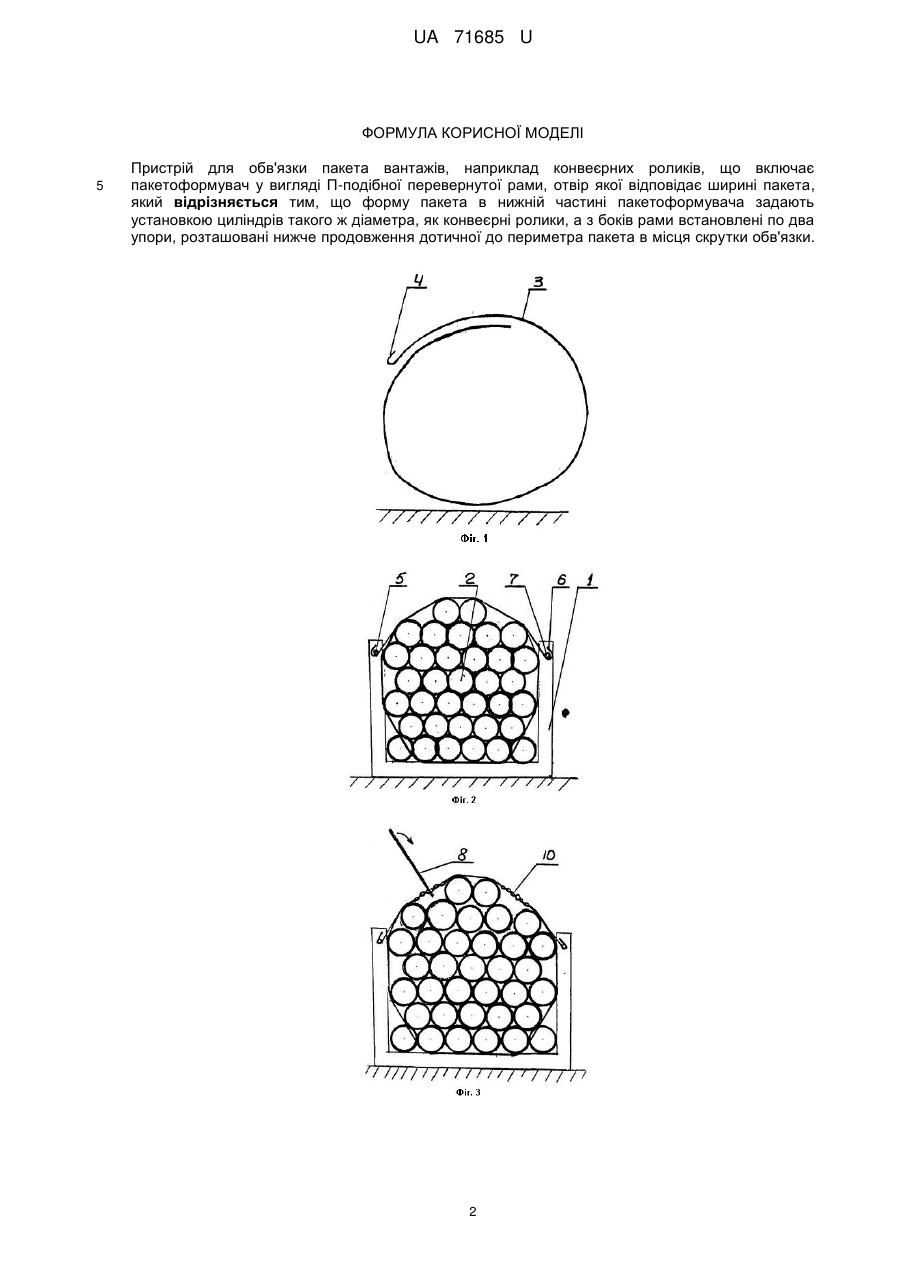

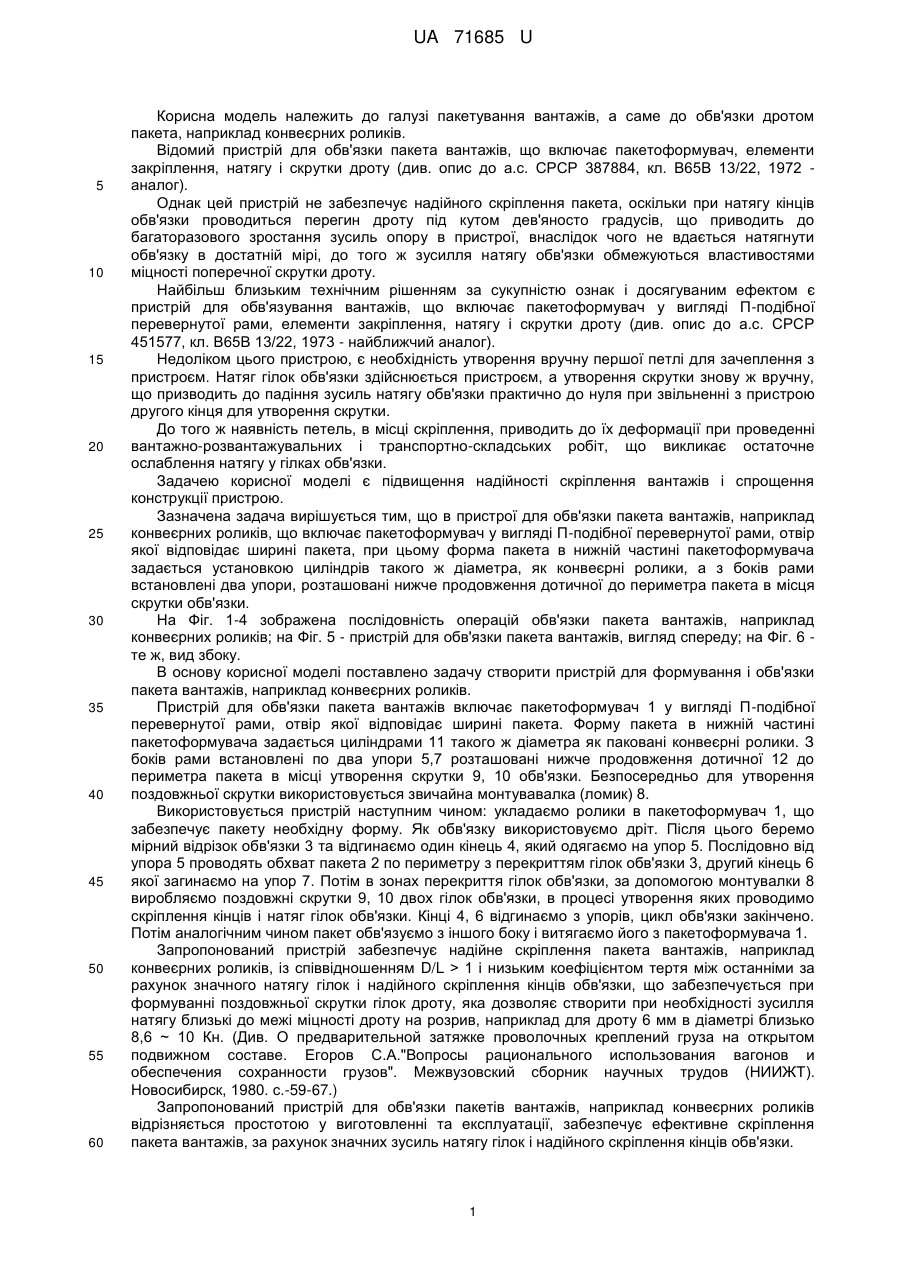

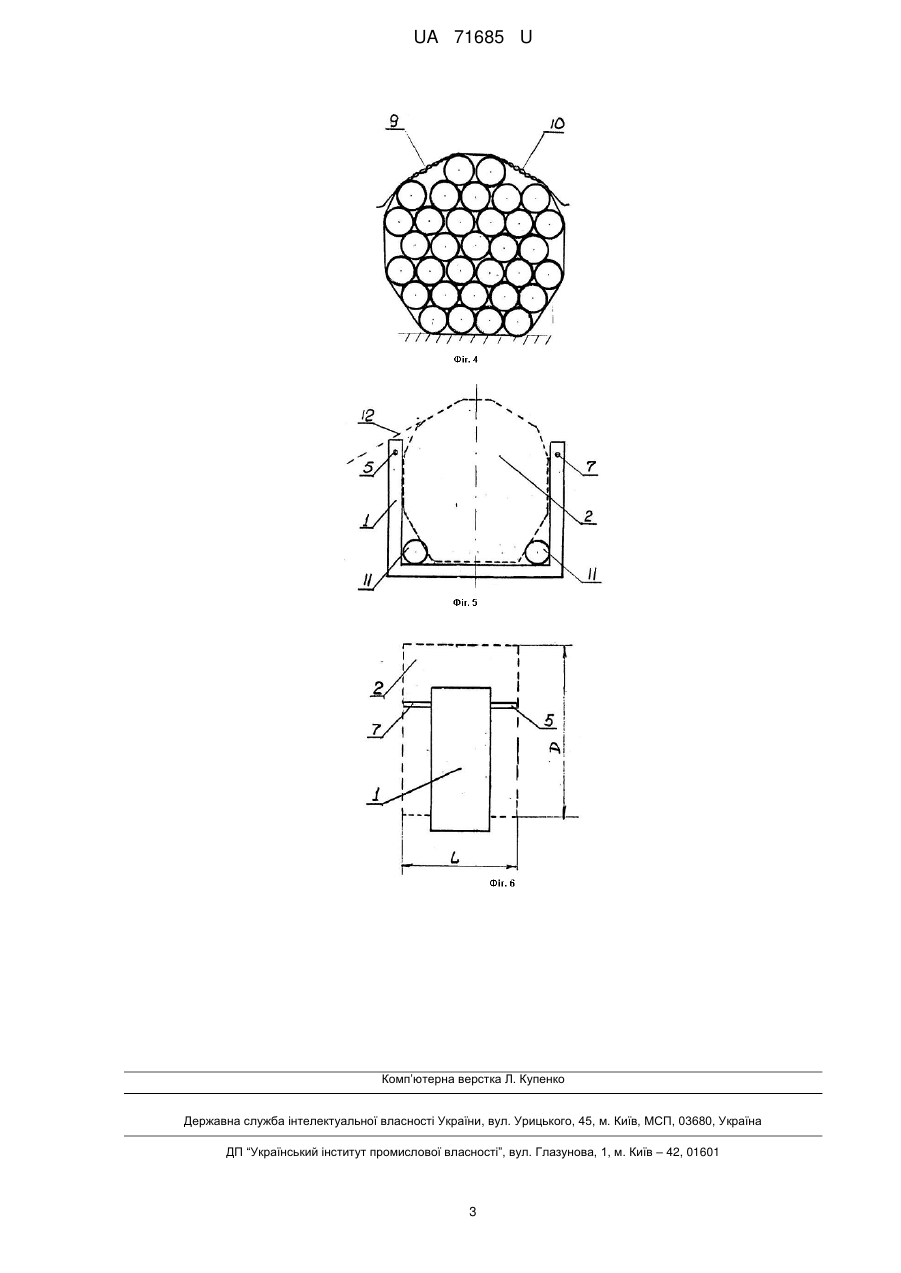

Реферат: Пристрій для обв'язки пакета вантажів, наприклад конвеєрних роликів, включає пакетоформувач у вигляді П-подібної перевернутої рами, отвір якої відповідає ширині пакета. Форму пакета в нижній частині пакетоформувача задають установкою циліндрів такого ж діаметра, як конвеєрні ролики. З боків рами встановлені по два упори. UA 71685 U (12) UA 71685 U UA 71685 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі пакетування вантажів, а саме до обв'язки дротом пакета, наприклад конвеєрних роликів. Відомий пристрій для обв'язки пакета вантажів, що включає пакетоформувач, елементи закріплення, натягу і скрутки дроту (див. опис до а.с. СРСР 387884, кл. В65В 13/22, 1972 аналог). Однак цей пристрій не забезпечує надійного скріплення пакета, оскільки при натягу кінців обв'язки проводиться перегин дроту під кутом дев'яносто градусів, що приводить до багаторазового зростання зусиль опору в пристрої, внаслідок чого не вдається натягнути обв'язку в достатній мірі, до того ж зусилля натягу обв'язки обмежуються властивостями міцності поперечної скрутки дроту. Найбільш близьким технічним рішенням за сукупністю ознак і досягуваним ефектом є пристрій для обв'язування вантажів, що включає пакетоформувач у вигляді П-подібної перевернутої рами, елементи закріплення, натягу і скрутки дроту (див. опис до а.с. СРСР 451577, кл. В65В 13/22, 1973 - найближчий аналог). Недоліком цього пристрою, є необхідність утворення вручну першої петлі для зачеплення з пристроєм. Натяг гілок обв'язки здійснюється пристроєм, а утворення скрутки знову ж вручну, що призводить до падіння зусиль натягу обв'язки практично до нуля при звільненні з пристрою другого кінця для утворення скрутки. До того ж наявність петель, в місці скріплення, приводить до їх деформації при проведенні вантажно-розвантажувальних і транспортно-складських робіт, що викликає остаточне ослаблення натягу у гілках обв'язки. Задачею корисної моделі є підвищення надійності скріплення вантажів і спрощення конструкції пристрою. Зазначена задача вирішується тим, що в пристрої для обв'язки пакета вантажів, наприклад конвеєрних роликів, що включає пакетоформувач у вигляді П-подібної перевернутої рами, отвір якої відповідає ширині пакета, при цьому форма пакета в нижній частині пакетоформувача задається установкою циліндрів такого ж діаметра, як конвеєрні ролики, а з боків рами встановлені два упори, розташовані нижче продовження дотичної до периметра пакета в місця скрутки обв'язки. На Фіг. 1-4 зображена послідовність операцій обв'язки пакета вантажів, наприклад конвеєрних роликів; на Фіг. 5 - пристрій для обв'язки пакета вантажів, вигляд спереду; на Фіг. 6 те ж, вид збоку. В основу корисної моделі поставлено задачу створити пристрій для формування і обв'язки пакета вантажів, наприклад конвеєрних роликів. Пристрій для обв'язки пакета вантажів включає пакетоформувач 1 у вигляді П-подібної перевернутої рами, отвір якої відповідає ширині пакета. Форму пакета в нижній частині пакетоформувача задається циліндрами 11 такого ж діаметра як паковані конвеєрні ролики. З боків рами встановлені по два упори 5,7 розташовані нижче продовження дотичної 12 до периметра пакета в місці утворення скрутки 9, 10 обв'язки. Безпосередньо для утворення поздовжньої скрутки використовується звичайна монтувавалка (ломик) 8. Використовується пристрій наступним чином: укладаємо ролики в пакетоформувач 1, що забезпечує пакету необхідну форму. Як обв'язку використовуємо дріт. Після цього беремо мірний відрізок обв'язки 3 та відгинаємо один кінець 4, який одягаємо на упор 5. Послідовно від упора 5 проводять обхват пакета 2 по периметру з перекриттям гілок обв'язки 3, другий кінець 6 якої загинаємо на упор 7. Потім в зонах перекриття гілок обв'язки, за допомогою монтувалки 8 виробляємо поздовжні скрутки 9, 10 двох гілок обв'язки, в процесі утворення яких проводимо скріплення кінців і натяг гілок обв'язки. Кінці 4, 6 відгинаємо з упорів, цикл обв'язки закінчено. Потім аналогічним чином пакет обв'язуємо з іншого боку і витягаємо його з пакетоформувача 1. Запропонований пристрій забезпечує надійне скріплення пакета вантажів, наприклад конвеєрних роликів, із співвідношенням D/L > 1 і низьким коефіцієнтом тертя між останніми за рахунок значного натягу гілок і надійного скріплення кінців обв'язки, що забезпечується при формуванні поздовжньої скрутки гілок дроту, яка дозволяє створити при необхідності зусилля натягу близькі до межі міцності дроту на розрив, наприклад для дроту 6 мм в діаметрі близько 8,6 ~ 10 Кн. (Див. О предварительной затяжке проволочных креплений груза на открытом подвижном составе. Егоров С.А."Вопросы рационального использования вагонов и обеспечения сохранности грузов". Межвузовский сборник научных трудов (НИИЖТ). Новосибирск, 1980. с.-59-67.) Запропонований пристрій для обв'язки пакетів вантажів, наприклад конвеєрних роликів відрізняється простотою у виготовленні та експлуатації, забезпечує ефективне скріплення пакета вантажів, за рахунок значних зусиль натягу гілок і надійного скріплення кінців обв'язки. 1 UA 71685 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для обв'язки пакета вантажів, наприклад конвеєрних роликів, що включає пакетоформувач у вигляді П-подібної перевернутої рами, отвір якої відповідає ширині пакета, який відрізняється тим, що форму пакета в нижній частині пакетоформувача задають установкою циліндрів такого ж діаметра, як конвеєрні ролики, а з боків рами встановлені по два упори, розташовані нижче продовження дотичної до периметра пакета в місця скрутки обв'язки. 2 UA 71685 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
