Електропіч для термообробки вапняку

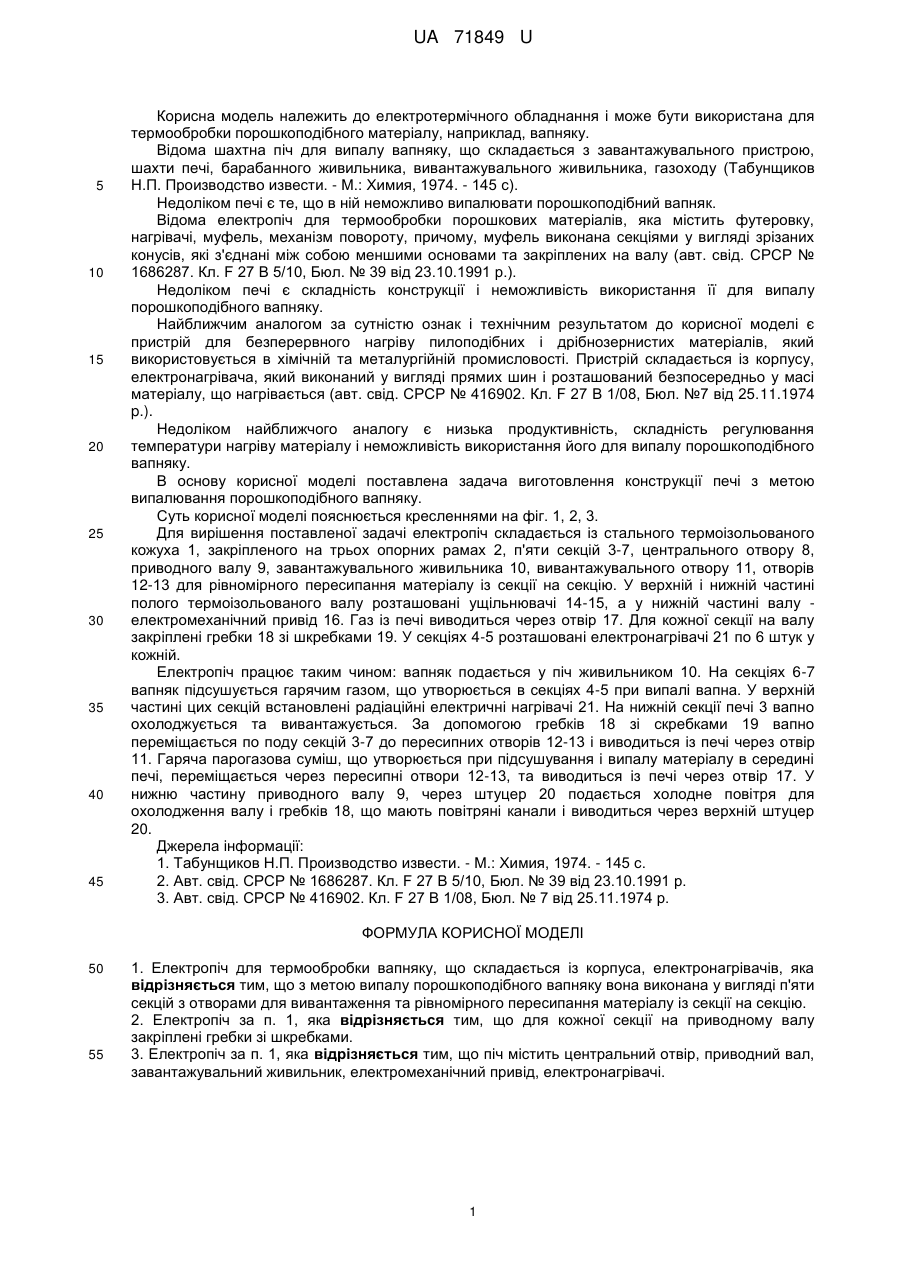

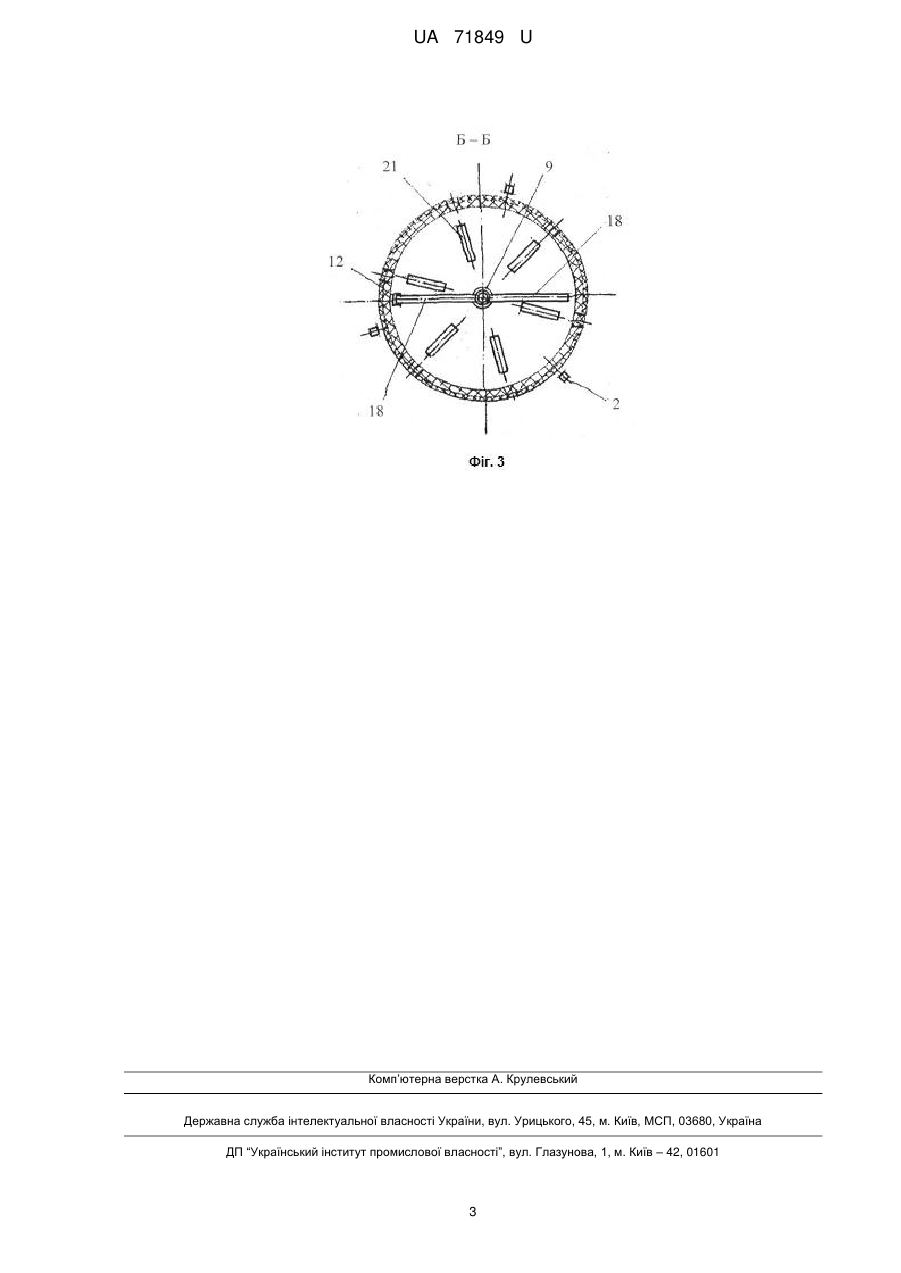

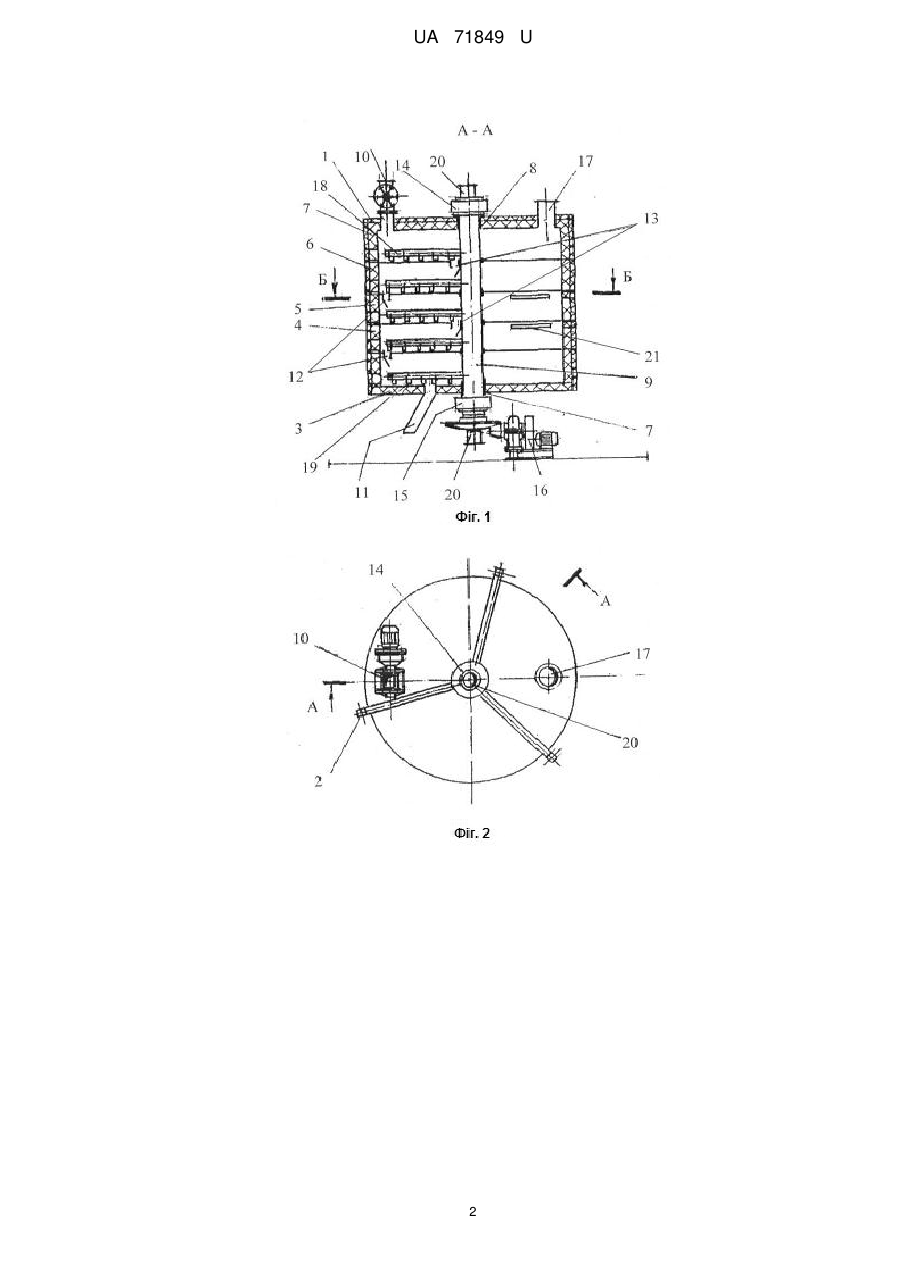

Реферат: UA 71849 U UA 71849 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до електротермічного обладнання і може бути використана для термообробки порошкоподібного матеріалу, наприклад, вапняку. Відома шахтна піч для випалу вапняку, що складається з завантажувального пристрою, шахти печі, барабанного живильника, вивантажувального живильника, газоходу (Табунщиков Н.П. Производство извести. - М.: Химия, 1974. - 145 с). Недоліком печі є те, що в ній неможливо випалювати порошкоподібний вапняк. Відома електропіч для термообробки порошкових матеріалів, яка містить футеровку, нагрівачі, муфель, механізм повороту, причому, муфель виконана секціями у вигляді зрізаних конусів, які з'єднані між собою меншими основами та закріплених на валу (авт. свід. СРСР № 1686287. Кл. F 27 В 5/10, Бюл. № 39 від 23.10.1991 p.). Недоліком печі є складність конструкції і неможливість використання її для випалу порошкоподібного вапняку. Найближчим аналогом за сутністю ознак і технічним результатом до корисної моделі є пристрій для безперервного нагріву пилоподібних і дрібнозернистих матеріалів, який використовується в хімічній та металургійній промисловості. Пристрій складається із корпусу, електронагрівача, який виконаний у вигляді прямих шин і розташований безпосередньо у масі матеріалу, що нагрівається (авт. свід. СРСР № 416902. Кл. F 27 В 1/08, Бюл. №7 від 25.11.1974 p.). Недоліком найближчого аналогу є низька продуктивність, складність регулювання температури нагріву матеріалу і неможливість використання його для випалу порошкоподібного вапняку. В основу корисної моделі поставлена задача виготовлення конструкції печі з метою випалювання порошкоподібного вапняку. Суть корисної моделі пояснюється кресленнями на фіг. 1, 2, 3. Для вирішення поставленої задачі електропіч складається із стального термоізольованого кожуха 1, закріпленого на трьох опорних рамах 2, п'яти секцій 3-7, центрального отвору 8, приводного валу 9, завантажувального живильника 10, вивантажувального отвору 11, отворів 12-13 для рівномірного пересипання матеріалу із секції на секцію. У верхній і нижній частині полого термоізольованого валу розташовані ущільнювачі 14-15, а у нижній частині валу електромеханічний привід 16. Газ із печі виводиться через отвір 17. Для кожної секції на валу закріплені гребки 18 зі шкребками 19. У секціях 4-5 розташовані електронагрівачі 21 по 6 штук у кожній. Електропіч працює таким чином: вапняк подається у піч живильником 10. На секціях 6-7 вапняк підсушується гарячим газом, що утворюється в секціях 4-5 при випалі вапна. У верхній частині цих секцій встановлені радіаційні електричні нагрівачі 21. На нижній секції печі 3 вапно охолоджується та вивантажується. За допомогою гребків 18 зі скребками 19 вапно переміщається по поду секцій 3-7 до пересипних отворів 12-13 і виводиться із печі через отвір 11. Гаряча парогазова суміш, що утворюється при підсушування і випалу матеріалу в середині печі, переміщається через пересипні отвори 12-13, та виводиться із печі через отвір 17. У нижню частину приводного валу 9, через штуцер 20 подається холодне повітря для охолодження валу і гребків 18, що мають повітряні канали і виводиться через верхній штуцер 20. Джерела інформації: 1. Табунщиков Н.П. Производство извести. - М.: Химия, 1974. - 145 с. 2. Авт. свід. СРСР № 1686287. Кл. F 27 В 5/10, Бюл. № 39 від 23.10.1991 р. 3. Авт. свід. СРСР № 416902. Кл. F 27 В 1/08, Бюл. № 7 від 25.11.1974 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Електропіч для термообробки вапняку, що складається із корпуса, електронагрівачів, яка відрізняється тим, що з метою випалу порошкоподібного вапняку вона виконана у вигляді п'яти секцій з отворами для вивантаження та рівномірного пересипання матеріалу із секції на секцію. 2. Електропіч за п. 1, яка відрізняється тим, що для кожної секції на приводному валу закріплені гребки зі шкребками. 3. Електропіч за п. 1, яка відрізняється тим, що піч містить центральний отвір, приводний вал, завантажувальний живильник, електромеханічний привід, електронагрівачі. 1 UA 71849 U 2 UA 71849 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
