Кріплення для з`єднання двох конструктивних елементів

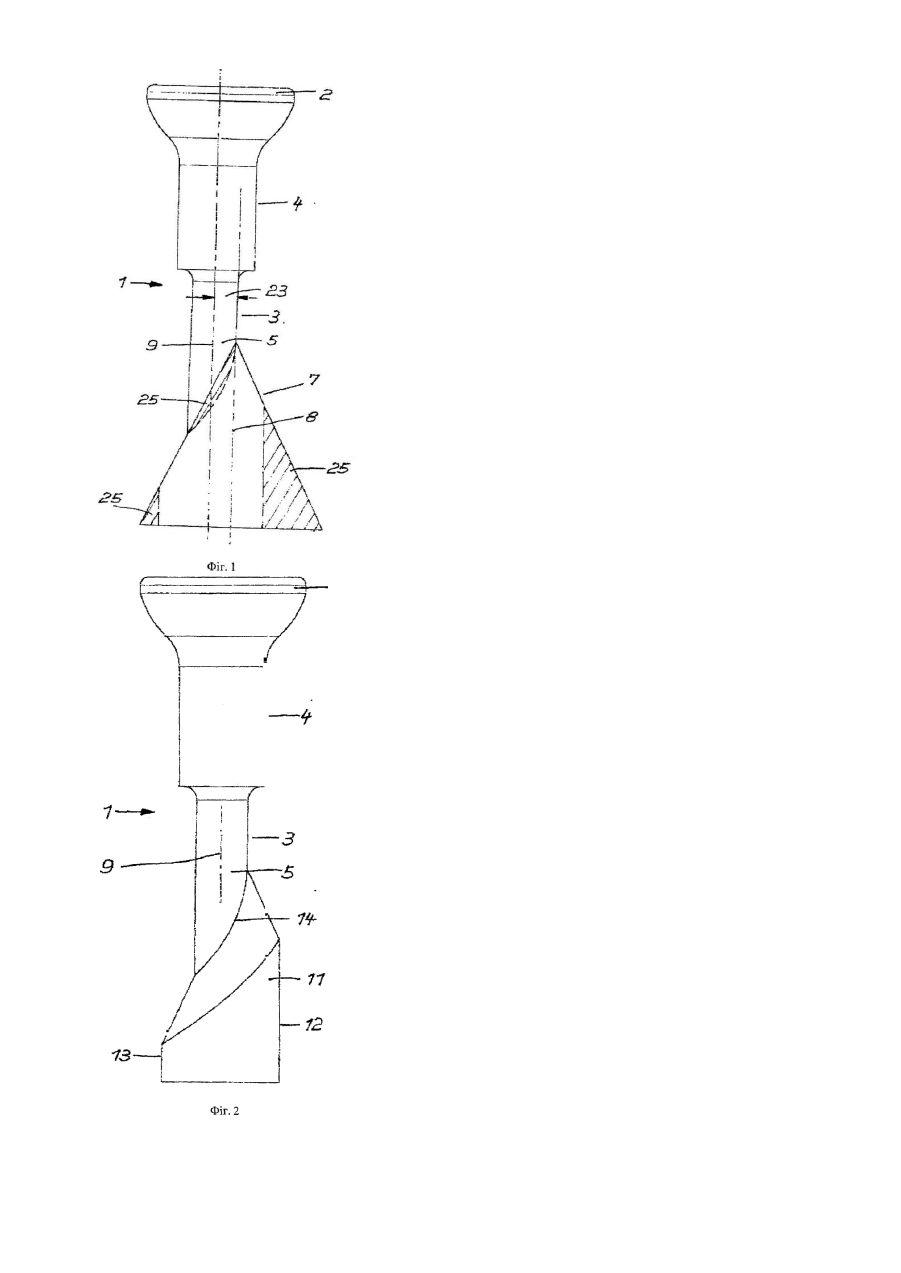

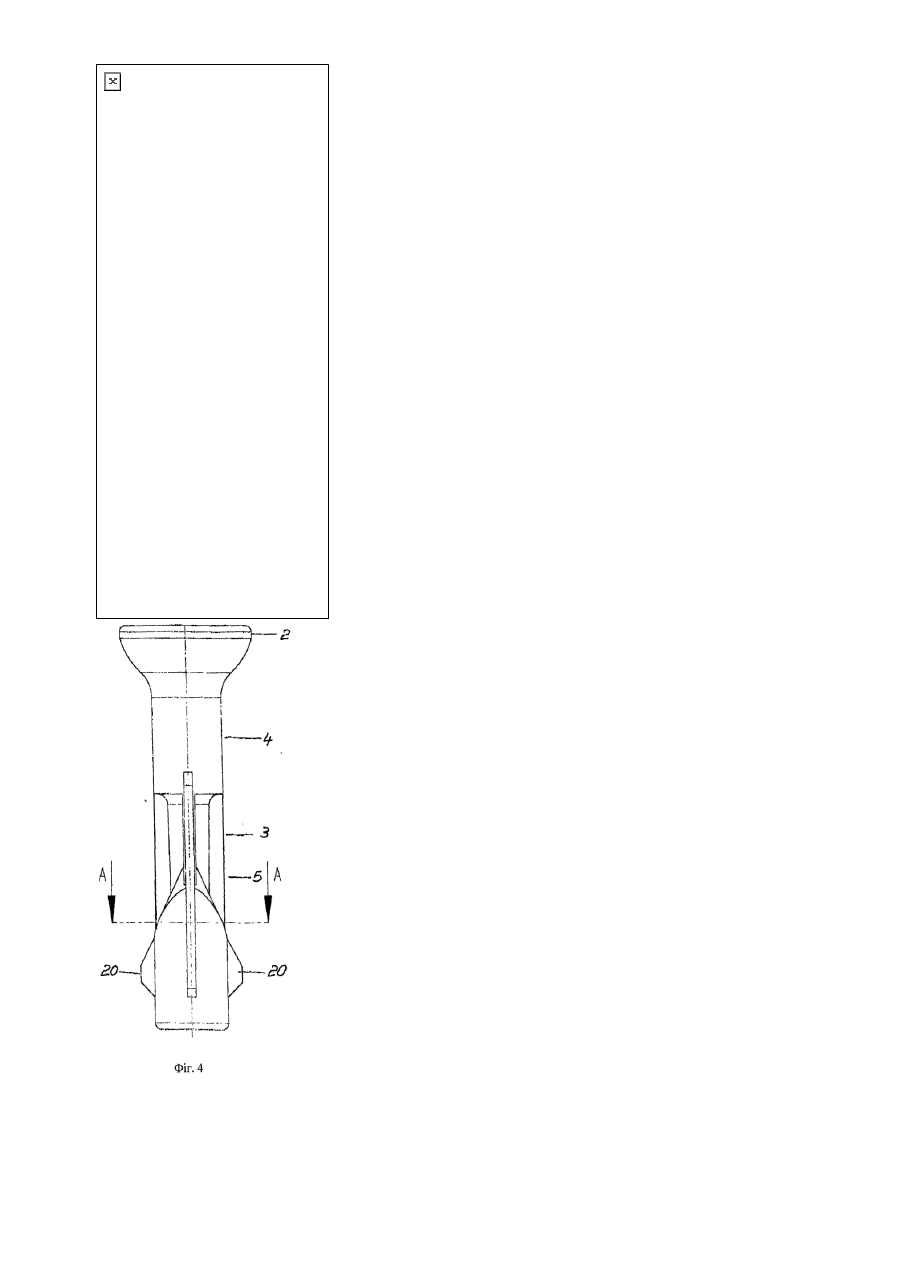

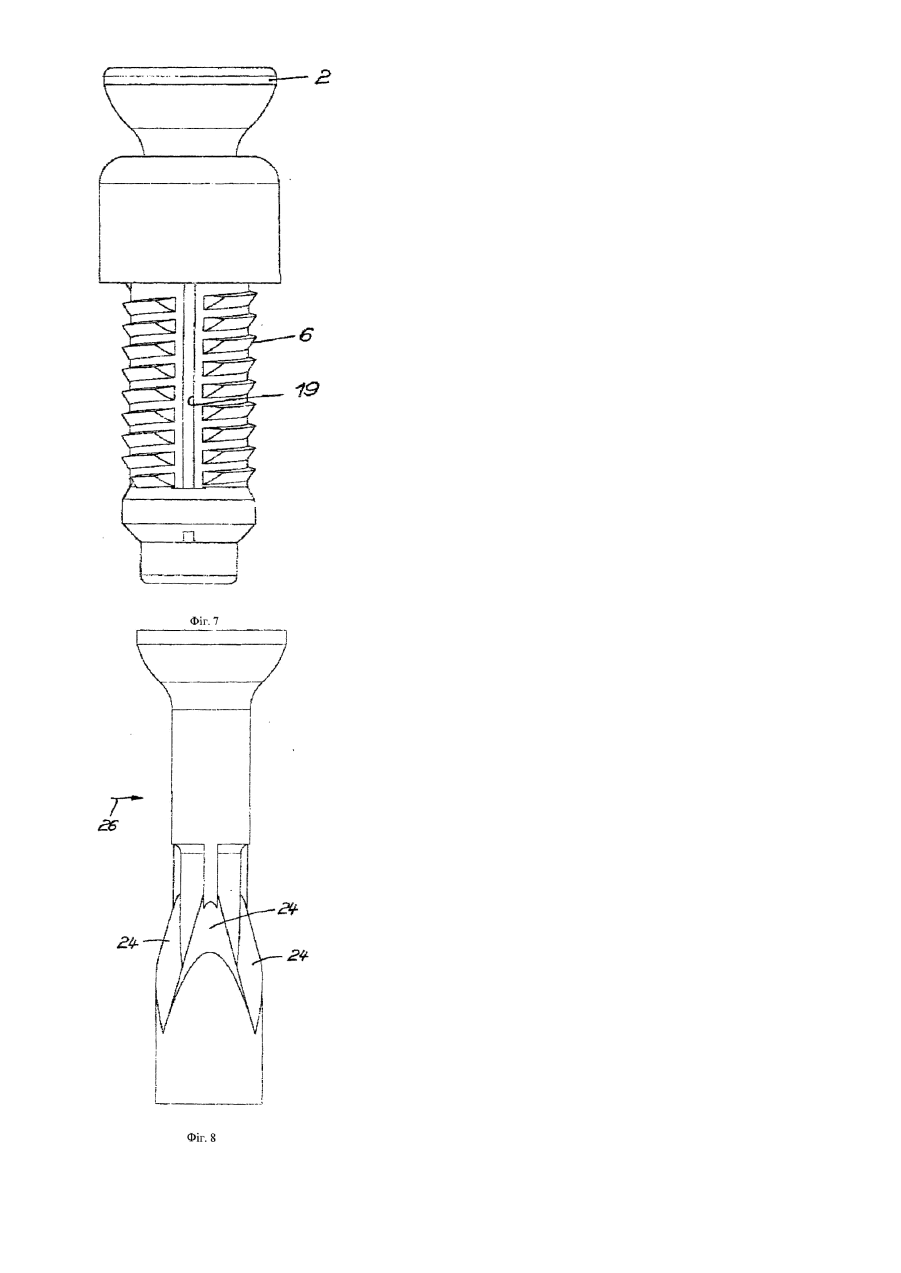

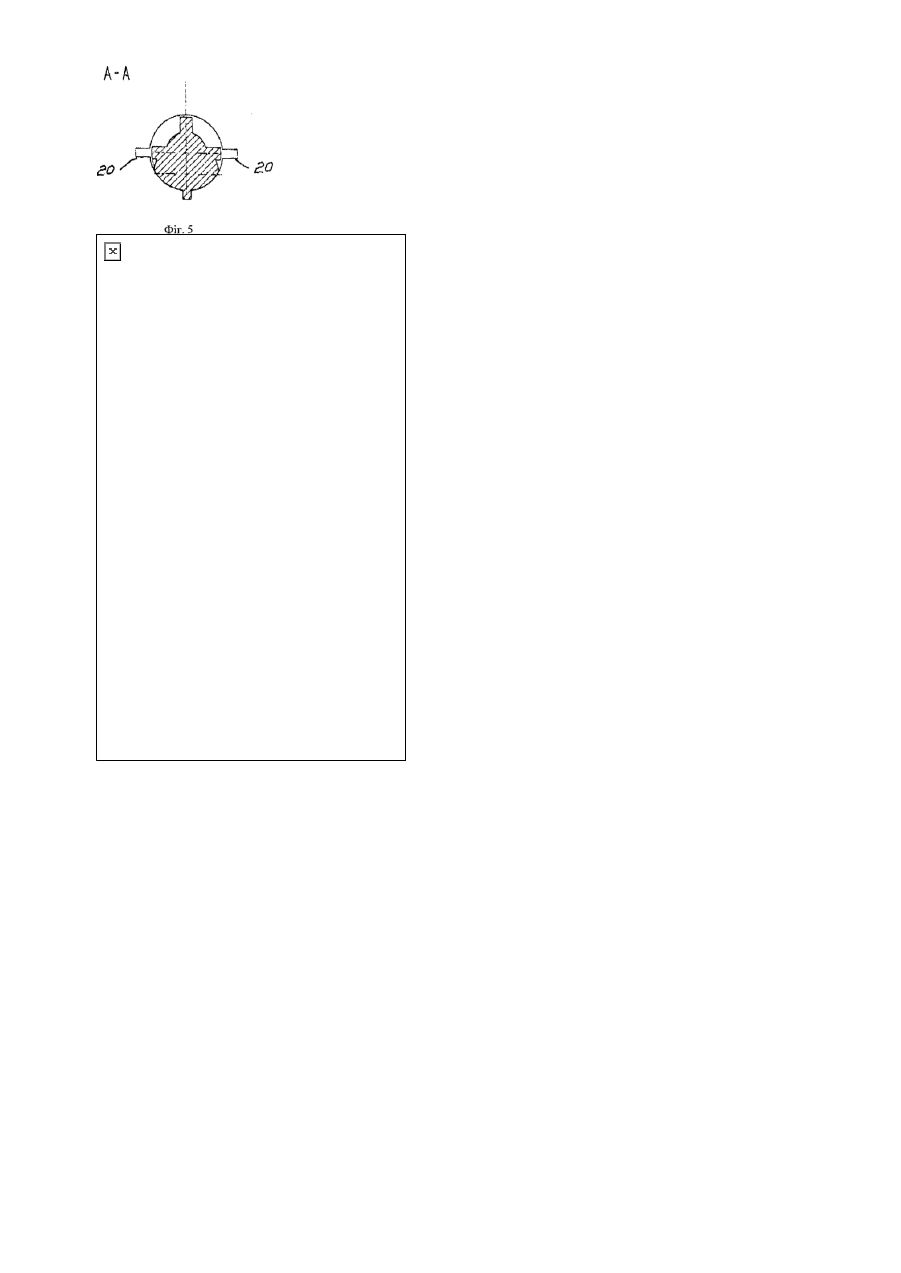

Винахід стосується кріплення для з'єднання двох конструктивних елементів, зокрема пластин, з використанням затискного пристрою, розташованого у першому конструктивному елементі, і розтискної втулки, яку встановлюють у др угому конструктивному елементі за допомогою вставного пальця, переміщуваного відносно розтискної втулки у поздовжньому напрямку затискним пристроєм і розтискуючого її за допомогою конуса. У відомих формах виконання кріплення конус розташований на поздовжній осі пальця. При переміщенні пальця затискним пристроєм розтискна втулка розсовується дуже нерівномірно і щільно притискається до внутрішньої поверхні отвору у конструктивному елементі тільки на короткій ділянці в зоні максимального розширення конуса. Завданням винаходу є створення пальця, при використанні якого розтискна втулка розсовувалася б якомога рівномірніше на більш довгій ділянці. Відповідно до винаходу, це досягається тим, що на пальці виконаний виконуючий функцію конуса приблизно конусоподібний виступ, поздовжня вісь якого зміщена убік від поздовжньої осі пальця, завдяки чому досягається те, що при переміщенні пальця розтискна втулка дуже рівномірно розсовується на відносно довгій ділянці, в результаті чого забезпечується надійне закріплення її в отворі конструктивного елемента. Поздовжні осі пальця і конусоподібного виступу переважно розташовані паралельно одна одній. При цьому найбільш прийнятним вирішенням виявляється розташування поздовжньої осі конусоподібного виступу з бічним зміщенням стосовно поздовжньої осі пальця на відстань, що відповідає радіусу пальця. Для більшої відповідності конусоподібного виступу діаметру розтискної втулки виступ частково зрізаний збоку, причому поверхні зрізів розташовані паралельно поздовжній осі пальця. При цьому конусоподібний виступ може мати один або декілька виступів, що перебувають на відстані один від одного у бічному напрямку, причому поверхні цих виступів є продовженням поверхні конуса. Відповідно до подальшого розвитку винаходу, для підвищення стійкості пальця та його посилення між головкою пальця і конусоподібним виступом передбачені одне або більше ребер, розташованих паралельно поздовжній осі пальця. На пальці переважно насаджена розтискна втулка. Для кращого розсування розтискної втулки в ній передбачений відкритий назовні паз, який доцільно тримати відкритим за допомогою щонайменше одного ребра, що виступає за зовнішній контур конусоподібного виступу в паз. Декілька прикладів виконання винаходу представлено на кресленнях, де на Фіг.1 показаний палець з конусом, вигляд збоку; на Фіг.2 - показаний на Фіг.1 палець з частково зрізаним конусом; на Фіг.3 - інша форма виконання показаного на Фіг.2 пальця; на Фіг.4 - повернений під прямим кутом палець, показаний на Фіг.3; на Фіг.5 - розріз V-V Фіг.4; на Фіг.6 - палець згідно з Фіг.3-6 в аксонометрії; на Фіг.7 - палець згідно з Фіг.3-6 з насадженими на нього розтискними втулками; на Фіг.8 - інша форма виконання показаного на Фіг.3 пальця. Зображений на Фіг.1 палець 1 обладнаний головкою 2, яка для з'єднання двох не показаних конструктивних елементів зчіплюється з ним у також не показаному натяжному пристрої. До головки 2 приєднаний стрижень 3, причому ділянка 5 стрижня має менший діаметр, ніж коротка ділянка 4. Для розсування показаних на Фіг.7 розтискних втулок 6 у прикладі виконання винаходу передбачений конус 7, розташований на кінці ділянки 5 стрижня 3. При цьому поздовжня вісь 8 конуса 7 розташована з бічним зміщенням стосовно поздовжньої осі (9) пальця на радіус 23 ділянки 5 стрижня 3, завдяки чому вона проходить по лінії, що продовжує лінію 10 зовнішнього контуру ділянки 5 стрижня 3 паралельно поздовжній осі пальця. Коли палець 1 з показаними на Фіг.7 втулками 6 вставляють у виїмку не показаного конструктивного елемента і потім затягують його за допомогою не показаного затискного пристрою, то при відносному зміщенні пальця 1 і розтискних втулок 6 відбувається їх розсунення вздовж конуса 7. Бічне зміщення поздовжніх осей пальця та конуса забезпечує розсунення втулок на всьому шля ху переміщення пальця 1 стосовно них, завдяки чому досягається чітке встановлення розтискних втулок 6 в отвір не показаного конструктивного елемента. Заштриховані площини 25 показують перехід у прикладі виконання винаходу згідно з Фіг.2. На Фіг.2 конус 11 для кращої його пригонки до внутрішнього діаметра втулки 6 зрізаний з боків, причому поверхні зрізів 12 і 13 розташовані паралельно поздовжній осі 9 пальця. Крім того, конус 11 підігнаний по лінії 14 до діаметра ділянки 5 стрижня 3. У представленій на Фіг.3 формі виконання винаходу палець 15 між ділянкою 4 стрижня 3 і зрізаним з боків конусом 16 обладнаний на ділянці 5 стрижня 3 поздовжніми ребрами 17, розташованими паралельно поздовжній осі 9 пальця 1, для забезпечення його стійкості. При цьому ребро 18 виступає за зовнішній контур як ділянки 5 стрижня 3, так і ділянки 4 у відкритий назовні паз 19 втулки 6, завдяки чому забезпечується те, що паз 19 залишається вільним при нанизуванні на палець 1, 15 втулки 6, що полегшує її розсунення. На Фіг.4-6 показано, що до конусоподібного виступу 16 примикають ще два бічних виступи 20, поверхні 21 яких є продовженням конусної поверхні 22. Як показано на Фіг.8, для підвищення ефективності розсунення втулки 6 по контуру пальця 26 передбачені декілька конусоподібних виступів 24, що примикають один до одного.
