З’єднання двох деталей у стик

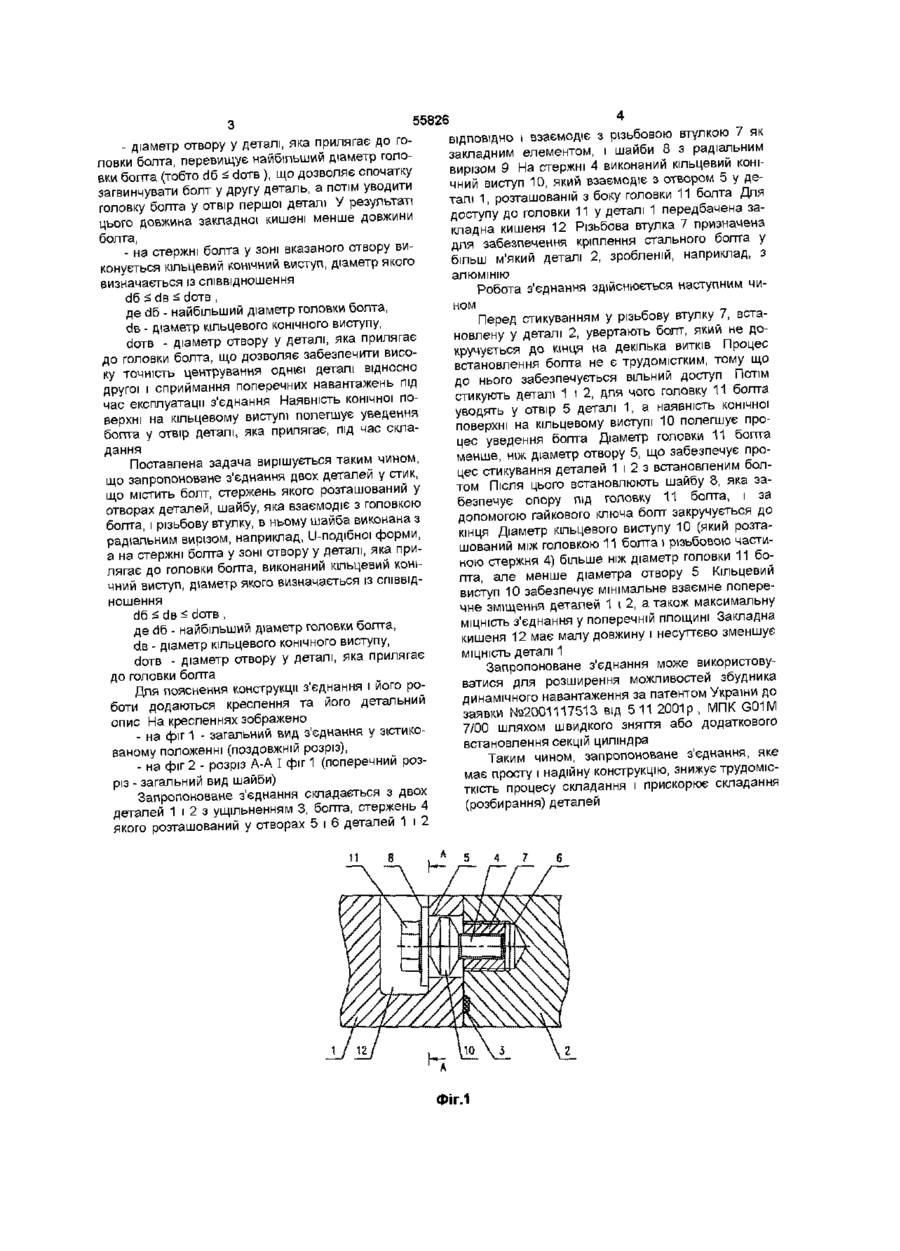

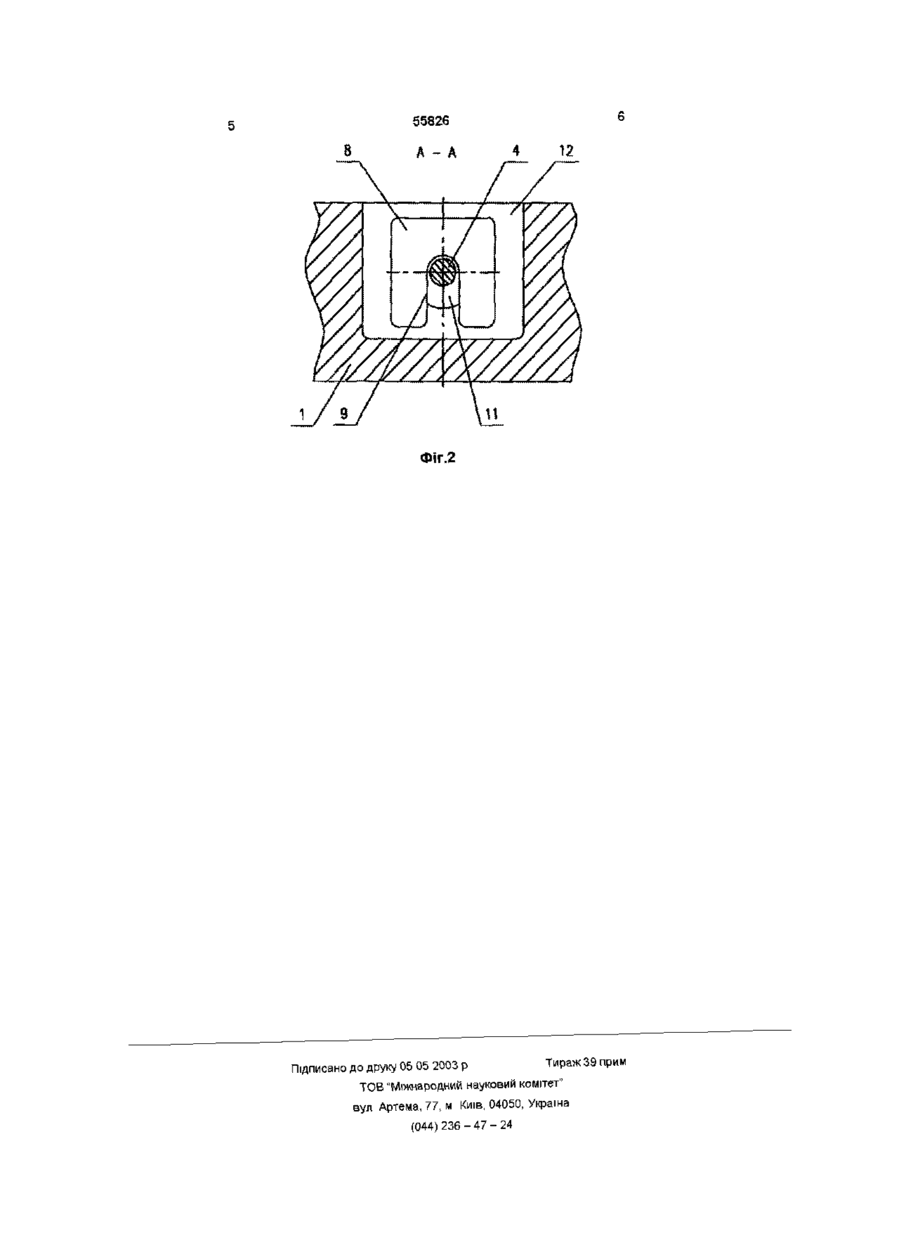

З'єднання двох деталей у стик, що містить болт, стержень котрого розташований у отворах деталей, шайбу, котра взаємодіє з головкою болта, і нарізну втулку, яке відрізняється тим, що шайба виконана з радіальним вирізом, наприклад U-подібноі форми, а на стержні болта у зоні отвору у деталі, яка прилягає до головки болта, виконаний кільцевий конічний виступ, діаметр якого визначається із співвідношення d(j < d B ^ doiB, Винахід відноситься до загального машинобудування і може використовуватися для з'єднання деталей устик, наприклад, великогабаритних будівельних конструкцій, які мають кільцеві стики з великою КІЛЬКІСТЮ болтів Відомим Є з'єднання деталей у стик, що містить шпильку, стержень якої розташований у отворах деталей, гайку, шайбу і радіальний штифт Шпилька є елементом кріплення, а радіальний штифт з різьбовим отвором для шпильки - закладним елементом Довжина закладної кишені порівняно невелика і визначається довжиною хвостовика шпильки й довжиною простору, який необхідний для встановлення гайки на шпильку [див авт св СРСР №976203, МПК F16L 23/02,1982р ] Недоліком відомого з'єднання є висока трудомісткість процесу складання через малі габарити закладної кишені для роботи гайковим ключем Найближчим до запропонованого по технічному рішенню є вибране як прототип з'єднання двох деталей у стик, яке описане у авт св СРСР №614254, МПК F16B 39/10, 1977р Відоме з'єднання містить болт, стержень якого розташований у отворах деталей, і шайбу, яка взаємодіє з головкою болта Болт є елементом кріплення Для встановлення болта у одній з деталей виконана закладна кишеня Причому довжина закладної кишені, яка вимірюється вздовж поздовжньої осі болта, перевищує довжину болта Якщо у процесі експлуатації передбачається часте розстикування секцій (ВІДСІКІВ), ТО застосування елементів кріплення потребує встановлення у другій деталі із легких сплавів стальних різьбових втулок (закладних елементів) з різьбовими отворами, які забезпечують багаторазове загвинчування стальних болтів у них без деформації і порушення геометрії різьби [див книгу "Конструкция управляемых баллистических ракет" под ред А М Синюкова и Н И Морозова, М, "Воениздат", 1969, С 204-205 рис 9 6ж] Недоліком відомого з'єднання є його низька МІЦНІСТЬ через наявність великих розмірів закладної кишені В основу винаходу поставлена задача створення удосконаленого з'єднання двох деталей у стик, яке б забезпечувало підвищення МІЦНОСТІ з'єднання і зниження трудомісткості процесу його складання шляхом уведення в нього нових елементів і технічних рішень, таких як - шайба виконується з радіальним вирізом, наприклад U-подібноі форми, що дозволяє забезпечити и встановлення на болт при мінімальних габаритах закладної кишені з мінімальною трудомісткістю, Де du - найбільший діаметр головки болта, сів- діаметр кільцевого конічного виступу, d 0 T B - діаметр отвору у деталі, яка прилягає до головки болта (О 00 ю ю 4 55826 - діаметр отвору у деталі, яка прилягає до головки болта, перевищує найбільший діаметр головки болта (тобто d6 < doTB ), що дозволяє спочатку загвинчувати болт у другу деталь, а потім уводити головку болта у отвір першої деталі У результаті цього довжина закладної кишені менше довжини болта, - на стержні болта у зоні вказаного отвору виконується кільцевий конічний виступ, діаметр якого визначається із співвідношення d6 5 dB s doTB , де d6 - найбільший діаметр головки болта, dB - діаметр кільцевого конічного виступу, doTB - діаметр отвору у деталі, яка прилягає до головки болта, що дозволяє забезпечити високу точність центрування однієї деталі відносно другої і сприймання поперечних навантажень під час експлуатації з'єднання Наявність конічної поверхні на кільцевому виступі полегшує уведення болта у отвір деталі, яка прилягає, під час складання Поставлена задача вирішується таким чином, що запропоноване з'єднання двох деталей у стик, що містить болт, стержень якого розташований у отворах деталей, шайбу, яка взаємодіє з головкою болта і різьбову втулку, в ньому шайба виконана з радіальним вирізом, наприклад, U-подібноі форми, а на стержні болта у зоні отвору у деталі, яка прилягає до головки болта, виконаний кільцевий конічний виступ, діаметр якого визначається із співвідношення d6 5 dB s doTB , де d6 - найбільший діаметр головки болта, dB - діаметр кільцевого конічного виступу, doTB - діаметр отвору у деталі, яка прилягає до головки болта Для пояснення конструкції з'єднання і його роботи додаються креслення та його детальний опис На кресленнях зображено - на фіг 1 - загальний вид з'єднання у зістикованому положенні (поздовжній розріз), - на фіг 2 - розріз А-А І фіг 1 (поперечний розріз - загальний вид шайби) Запропоноване з'єднання складається з двох деталей 1 і 2 з ущільненням 3, болта, стержень 4 якого розташований у отворах 5 і 6 деталей 1 і 2 ВІДПОВІДНО і взаємодіє з різьбовою втулкою 7 як закладним елементом, і шайби 8 з радіальним вирізом 9 На стержні 4 виконаний кільцевий конічний виступ 10, який взаємодіє з отвором 5 у деталі 1 розташованій з боку головки 11 болта Для доступу до головки 11 у деталі 1 передбачена закладна кишеня 12 Різьбова втулка 7 призначена для забезпечення кріплення стального болта у більш м'який деталі 2, зробленій, наприклад, з алюмінію Робота з'єднання здійснюється наступним чином Перед стикуванням у різьбову втулку /, встановлену у деталі 2, увертають болт, який не докручується до кінця на декілька витків Процес встановлення болта не є трудомістким, тому що до нього забезпечується вільний доступ Потім стикують деталі 1 і 2, для чого головку 11 болта уводять у отвір 5 деталі 1, а наявність конічної поверхні на кільцевому виступі 10 полегшує процес уведення болта Діаметр головки 11 болта менше, ніж діаметр отвору 5, що забезпечує процес стикування деталей 1 і 2 з встановленим болтом Після ЦЬОГО встановлюють шайбу 8, яка забезпечує опору під головку 11 болта, і за допомогою гайкового ключа болт закручується до кінця Діаметр кільцевого виступу 10 (який розташований між головкою 11 болта і різьбовою частиною стержня 4) більше ніж діаметр головки 11 болта, але менше діаметра отвору 5 Кільцевий виступ 10 забезпечує мінімальне взаємне поперечне зміщення деталей 1 і 2, а також максимальну МІЦНІСТЬ з'єднання у поперечній площині Закладна кишеня 12 має малу довжину і несуттєво зменшує МІЦНІСТЬ деталі 1 Запропоноване з'єднання може використовуватися для розширення можливостей збудника динамічного навантаження за патентом України до заявки №2001117513 від 5 11 2001 р, МПК G01M 7/00 шляхом швидкого зняття або додаткового встановлення секцій циліндра Таким чином, запропоноване з'єднання, яке має просту і надійну конструкцію, знижує трудомісткість процесу складання і прискорює складання (розбирання) деталей ФІГ.1 Фіг.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
