Пристрій для декомпресії трубчастого органу і профілактики стенозування анастомозу

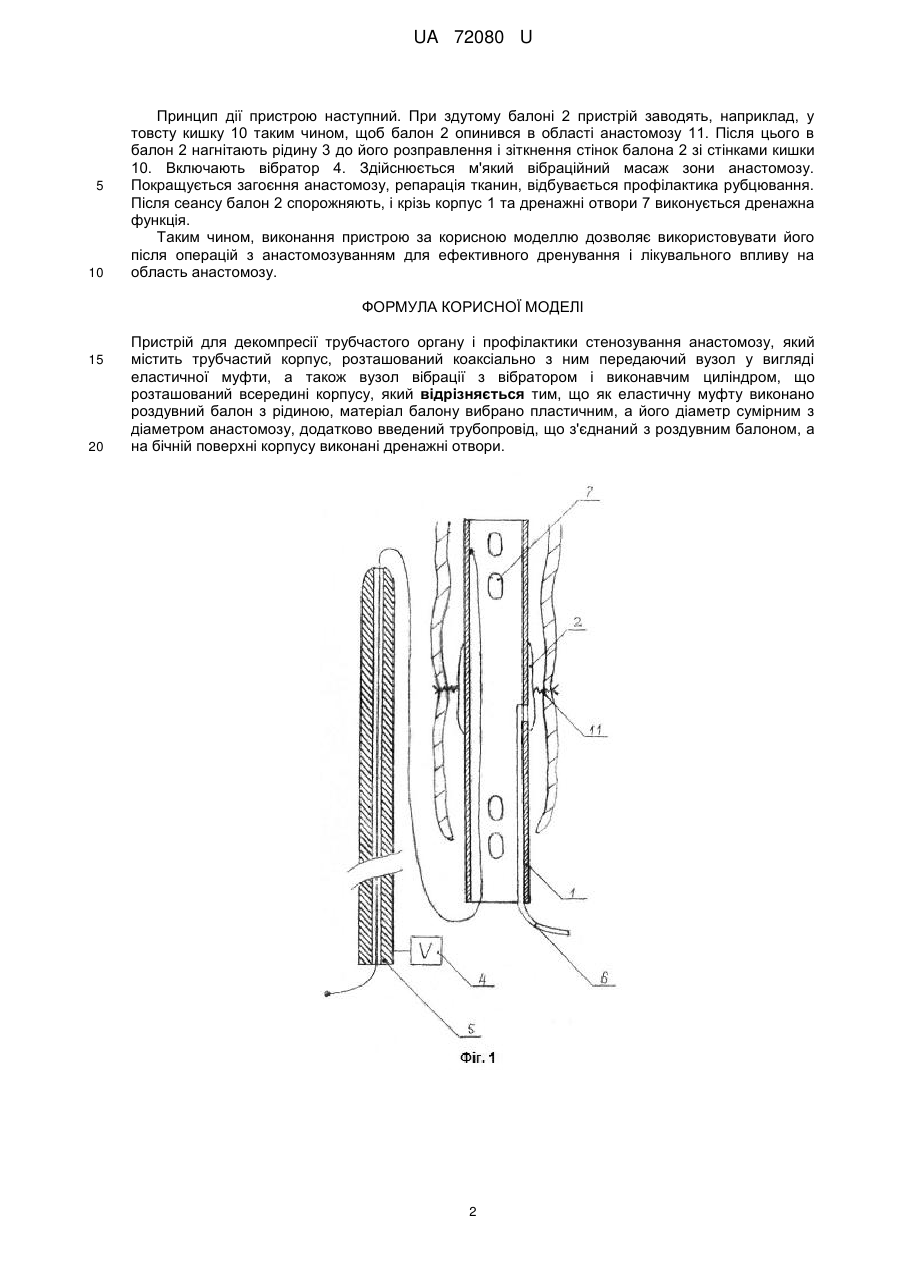

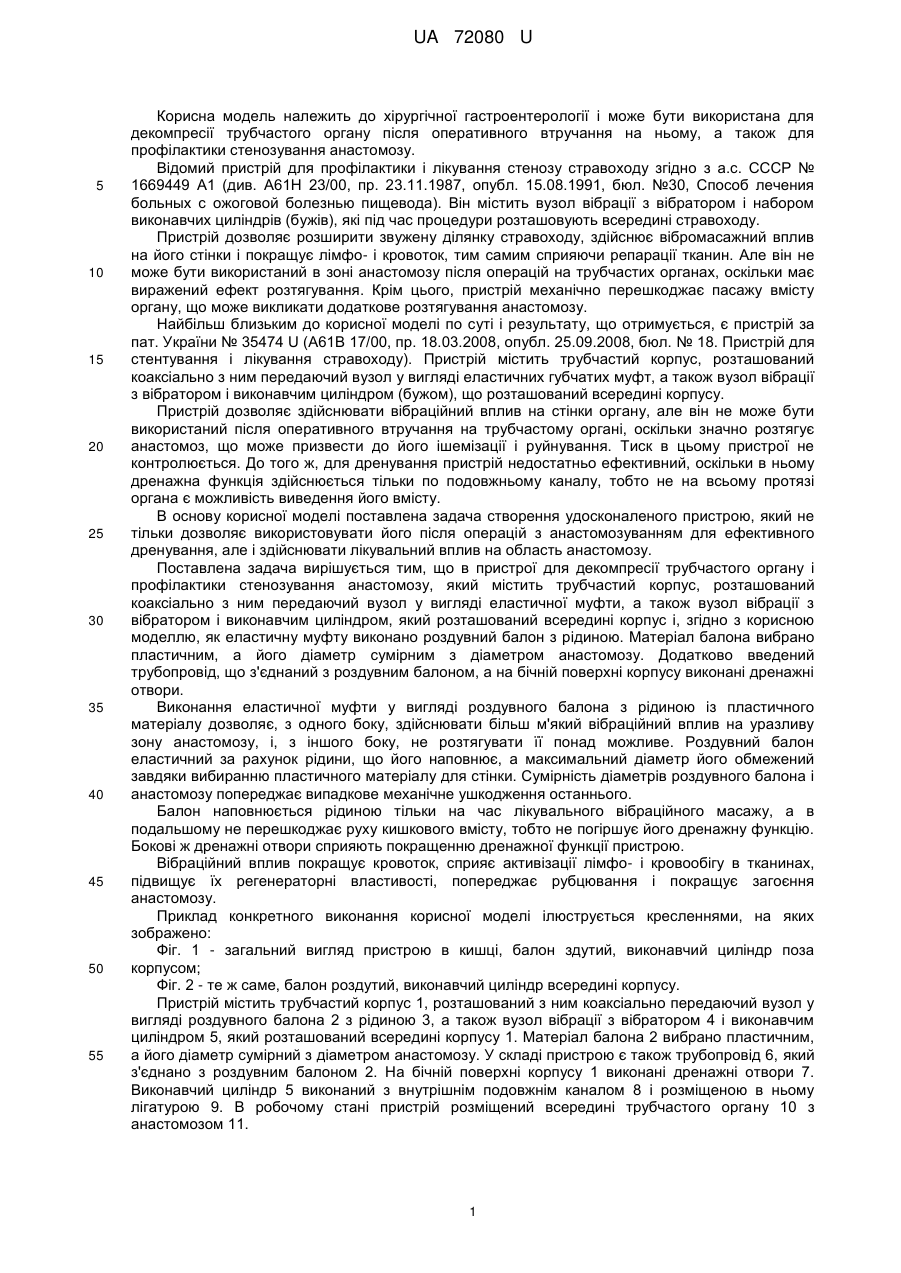

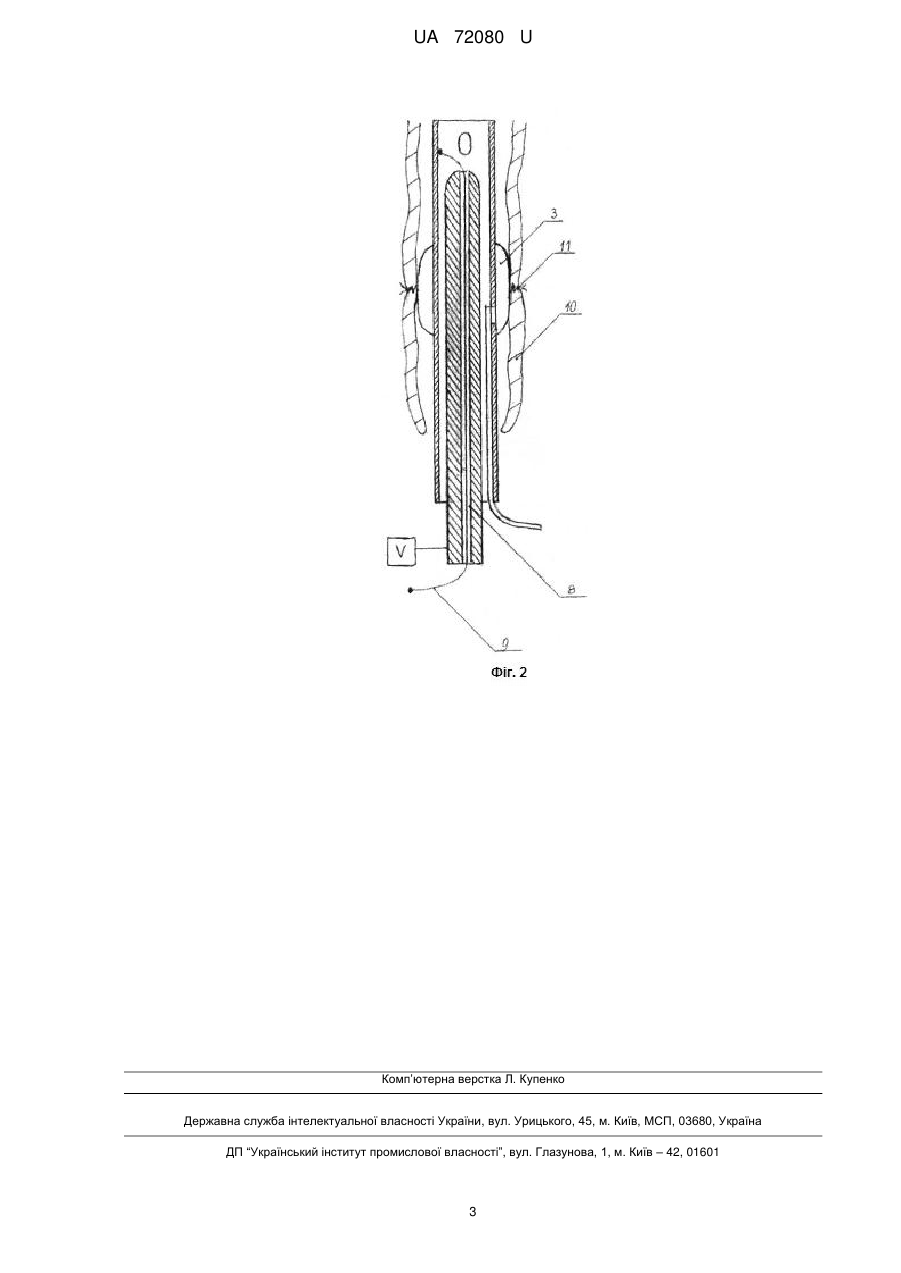

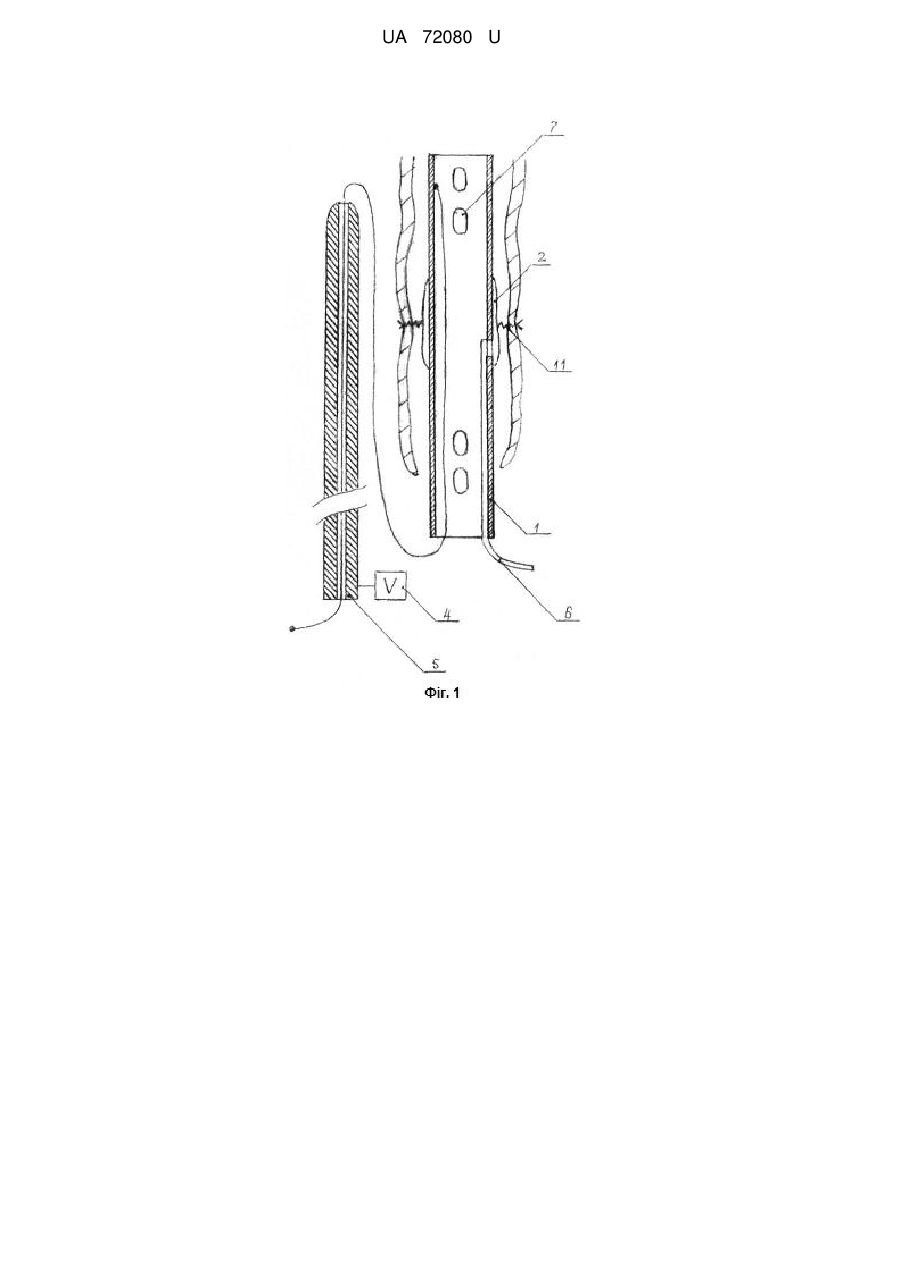

Реферат: Пристрій для декомпресії трубчастого органу і профілактики стенозування анастомозу містить трубчастий корпус, розташований коаксіально з ним передаючий вузол у вигляді еластичної муфти, а також вузол вібрації з вібратором і виконавчим циліндром, що розташований всередині корпусу. Як еластичну муфту виконано роздувний балон з рідиною, матеріал балону вибрано пластичним, а його діаметр сумірним з діаметром анастомозу. Додатково введений трубопровід, що з'єднаний з роздувним балоном, а на бічній поверхні корпусу виконані дренажні отвори. UA 72080 U (12) UA 72080 U UA 72080 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до хірургічної гастроентерології і може бути використана для декомпресії трубчастого органу після оперативного втручання на ньому, а також для профілактики стенозування анастомозу. Відомий пристрій для профілактики і лікування стенозу стравоходу згідно з а.с. СССР № 1669449 А1 (див. А61Н 23/00, пр. 23.11.1987, опубл. 15.08.1991, бюл. №30, Способ лечения больных с ожоговой болезнью пищевода). Він містить вузол вібрації з вібратором і набором виконавчих циліндрів (бужів), які під час процедури розташовують всередині стравоходу. Пристрій дозволяє розширити звужену ділянку стравоходу, здійснює вібромасажний вплив на його стінки і покращує лімфо- і кровоток, тим самим сприяючи репарації тканин. Але він не може бути використаний в зоні анастомозу після операцій на трубчастих органах, оскільки має виражений ефект розтягування. Крім цього, пристрій механічно перешкоджає пасажу вмісту органу, що може викликати додаткове розтягування анастомозу. Найбільш близьким до корисної моделі по суті і результату, що отримується, є пристрій за пат. України № 35474 U (A61B 17/00, пр. 18.03.2008, опубл. 25.09.2008, бюл. № 18. Пристрій для стентування і лікування стравоходу). Пристрій містить трубчастий корпус, розташований коаксіально з ним передаючий вузол у вигляді еластичних губчатих муфт, а також вузол вібрації з вібратором і виконавчим циліндром (бужом), що розташований всередині корпусу. Пристрій дозволяє здійснювати вібраційний вплив на стінки органу, але він не може бути використаний після оперативного втручання на трубчастому органі, оскільки значно розтягує анастомоз, що може призвести до його ішемізації і руйнування. Тиск в цьому пристрої не контролюється. До того ж, для дренування пристрій недостатньо ефективний, оскільки в ньому дренажна функція здійснюється тільки по подовжньому каналу, тобто не на всьому протязі органа є можливість виведення його вмісту. В основу корисної моделі поставлена задача створення удосконаленого пристрою, який не тільки дозволяє використовувати його після операцій з анастомозуванням для ефективного дренування, але і здійснювати лікувальний вплив на область анастомозу. Поставлена задача вирішується тим, що в пристрої для декомпресії трубчастого органу і профілактики стенозування анастомозу, який містить трубчастий корпус, розташований коаксіально з ним передаючий вузол у вигляді еластичної муфти, а також вузол вібрації з вібратором і виконавчим циліндром, який розташований всередині корпус і, згідно з корисною моделлю, як еластичну муфту виконано роздувний балон з рідиною. Матеріал балона вибрано пластичним, а його діаметр сумірним з діаметром анастомозу. Додатково введений трубопровід, що з'єднаний з роздувним балоном, а на бічній поверхні корпусу виконані дренажні отвори. Виконання еластичної муфти у вигляді роздувного балона з рідиною із пластичного матеріалу дозволяє, з одного боку, здійснювати більш м'який вібраційний вплив на уразливу зону анастомозу, і, з іншого боку, не розтягувати її понад можливе. Роздувний балон еластичний за рахунок рідини, що його наповнює, а максимальний діаметр його обмежений завдяки вибиранню пластичного матеріалу для стінки. Сумірність діаметрів роздувного балона і анастомозу попереджає випадкове механічне ушкодження останнього. Балон наповнюється рідиною тільки на час лікувального вібраційного масажу, а в подальшому не перешкоджає руху кишкового вмісту, тобто не погіршує його дренажну функцію. Бокові ж дренажні отвори сприяють покращенню дренажної функції пристрою. Вібраційний вплив покращує кровоток, сприяє активізації лімфо- і кровообігу в тканинах, підвищує їх регенераторні властивості, попереджає рубцювання і покращує загоєння анастомозу. Приклад конкретного виконання корисної моделі ілюструється кресленнями, на яких зображено: Фіг. 1 - загальний вигляд пристрою в кишці, балон здутий, виконавчий циліндр поза корпусом; Фіг. 2 - те ж саме, балон роздутий, виконавчий циліндр всередині корпусу. Пристрій містить трубчастий корпус 1, розташований з ним коаксіально передаючий вузол у вигляді роздувного балона 2 з рідиною 3, а також вузол вібрації з вібратором 4 і виконавчим циліндром 5, який розташований всередині корпусу 1. Матеріал балона 2 вибрано пластичним, а його діаметр сумірний з діаметром анастомозу. У складі пристрою є також трубопровід 6, який з'єднано з роздувним балоном 2. На бічній поверхні корпусу 1 виконані дренажні отвори 7. Виконавчий циліндр 5 виконаний з внутрішнім подовжнім каналом 8 і розміщеною в ньому лігатурою 9. В робочому стані пристрій розміщений всередині трубчастого органу 10 з анастомозом 11. 1 UA 72080 U 5 10 Принцип дії пристрою наступний. При здутому балоні 2 пристрій заводять, наприклад, у товсту кишку 10 таким чином, щоб балон 2 опинився в області анастомозу 11. Після цього в балон 2 нагнітають рідину 3 до його розправлення і зіткнення стінок балона 2 зі стінками кишки 10. Включають вібратор 4. Здійснюється м'який вібраційний масаж зони анастомозу. Покращується загоєння анастомозу, репарація тканин, відбувається профілактика рубцювання. Після сеансу балон 2 спорожняють, і крізь корпус 1 та дренажні отвори 7 виконується дренажна функція. Таким чином, виконання пристрою за корисною моделлю дозволяє використовувати його після операцій з анастомозуванням для ефективного дренування і лікувального впливу на область анастомозу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Пристрій для декомпресії трубчастого органу і профілактики стенозування анастомозу, який містить трубчастий корпус, розташований коаксіально з ним передаючий вузол у вигляді еластичної муфти, а також вузол вібрації з вібратором і виконавчим циліндром, що розташований всередині корпусу, який відрізняється тим, що як еластичну муфту виконано роздувний балон з рідиною, матеріал балону вибрано пластичним, а його діаметр сумірним з діаметром анастомозу, додатково введений трубопровід, що з'єднаний з роздувним балоном, а на бічній поверхні корпусу виконані дренажні отвори. 2 UA 72080 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
