Формула / Реферат

Спосіб поглиблення вертикальних стволів, що включає проведення горизонтальної виробки на новому горизонті під заглиблюваним стволом діючого горизонту, маркшейдерську зйомку в пройденій виробці для визначення центру ствола, проходку зумпфа і обробку приствольного двору, установку опорного верстата по центру ствола і проходку ствола від низу до верху на повний переріз забоєм буропідривним способом з одночасним зведенням постійного кріплення, який відрізняється тим, що заглиблювану частину ствола ділять на ділянки, проходячи горизонтальні виробки допоміжних горизонтів, з опорних верстатів яких, у тому числі і з опорного верстата горизонтальної виробки нового горизонту, бурять по осі ствола від низу до верху свердловини до виходу в зумпфи допоміжних і діючого горизонтів, кріплять їх металевими трубами, складеними у вигляді окремих секцій і проходять ділянки від низу до верху, орієнтуючись на результат маркшейдерської зйомки і на напрям пробурених свердловин.

Текст

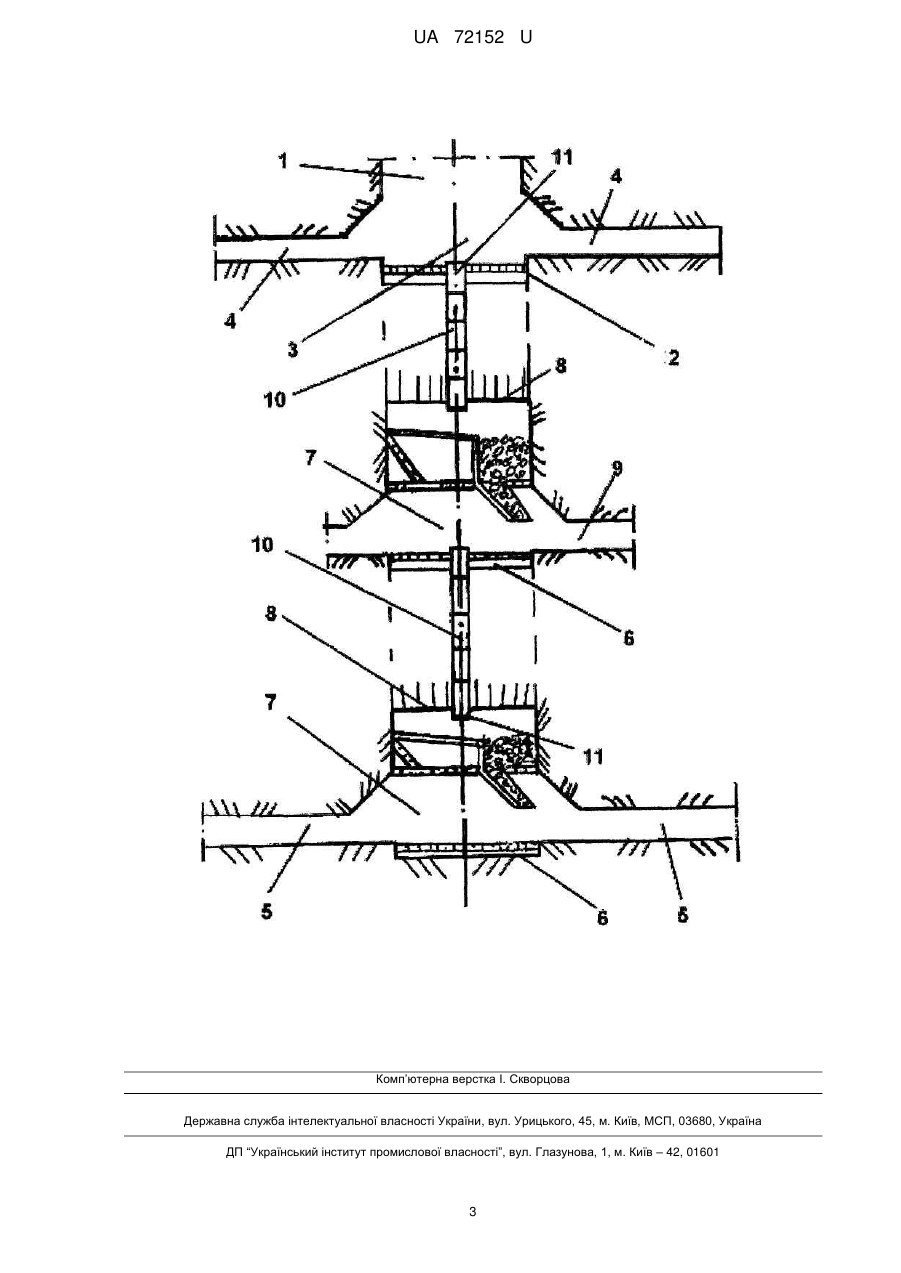

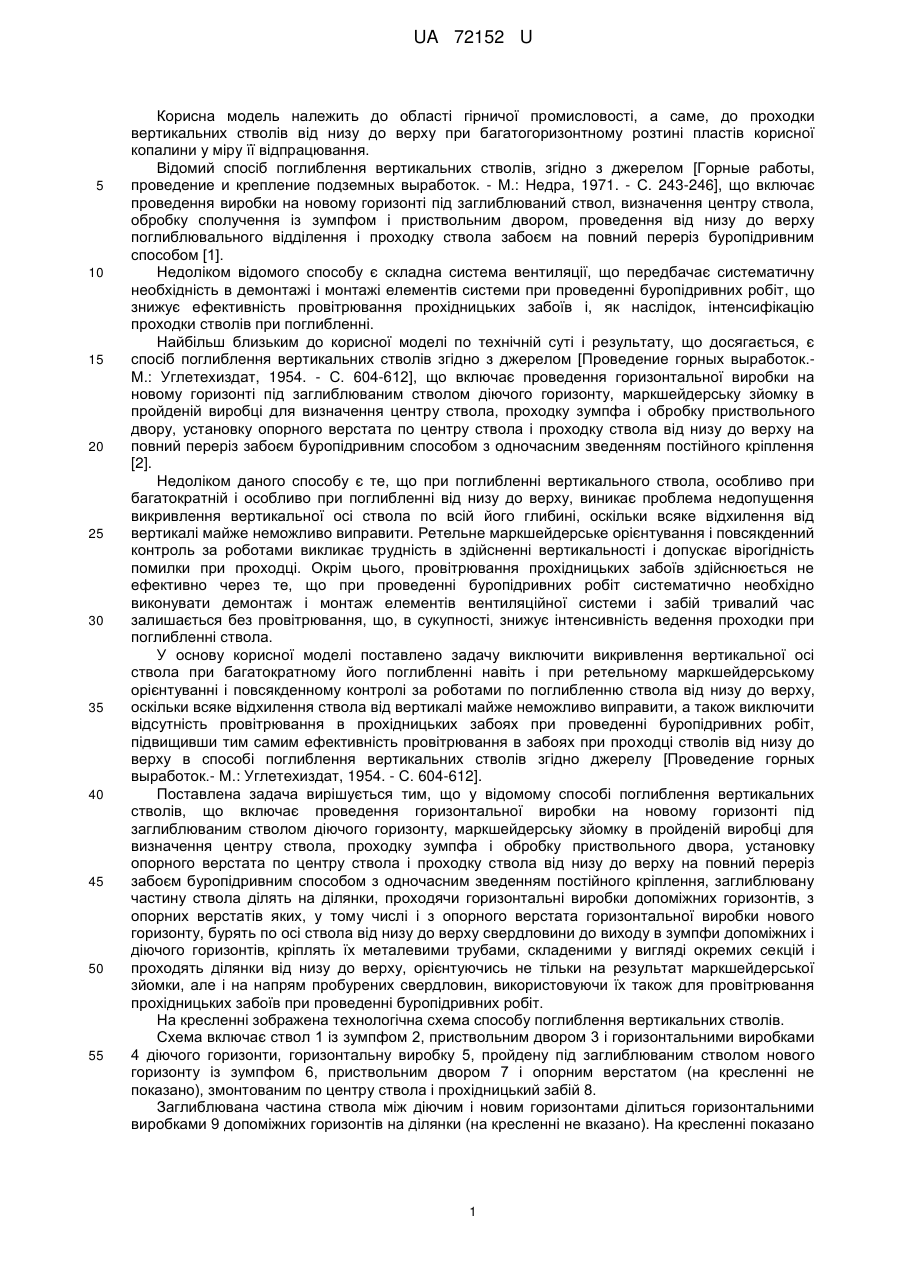

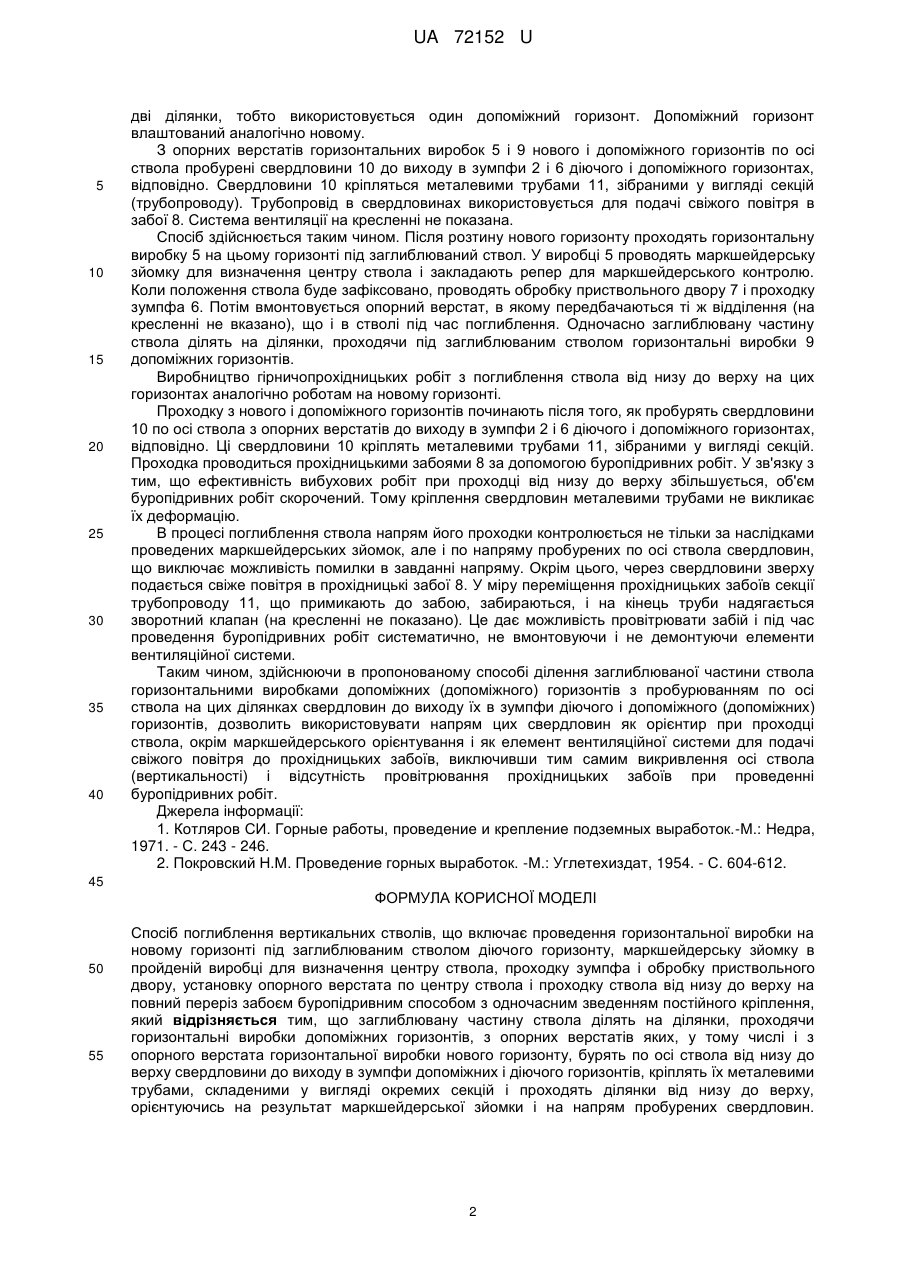

Реферат: UA 72152 U UA 72152 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області гірничої промисловості, а саме, до проходки вертикальних стволів від низу до верху при багатогоризонтному розтині пластів корисної копалини у міру її відпрацювання. Відомий спосіб поглиблення вертикальних стволів, згідно з джерелом [Горные работы, проведение и крепление подземных выработок. - М.: Недра, 1971. - С. 243-246], що включає проведення виробки на новому горизонті під заглиблюваний ствол, визначення центру ствола, обробку сполучення із зумпфом і приствольним двором, проведення від низу до верху поглиблювального відділення і проходку ствола забоєм на повний переріз буропідривним способом [1]. Недоліком відомого способу є складна система вентиляції, що передбачає систематичну необхідність в демонтажі і монтажі елементів системи при проведенні буропідривних робіт, що знижує ефективність провітрювання прохідницьких забоїв і, як наслідок, інтенсифікацію проходки стволів при поглибленні. Найбільш близьким до корисної моделі по технічній суті і результату, що досягається, є спосіб поглиблення вертикальних стволів згідно з джерелом [Проведение горных выработок.М.: Углетехиздат, 1954. - С. 604-612], що включає проведення горизонтальної виробки на новому горизонті під заглиблюваним стволом діючого горизонту, маркшейдерську зйомку в пройденій виробці для визначення центру ствола, проходку зумпфа і обробку приствольного двору, установку опорного верстата по центру ствола і проходку ствола від низу до верху на повний переріз забоєм буропідривним способом з одночасним зведенням постійного кріплення [2]. Недоліком даного способу є те, що при поглибленні вертикального ствола, особливо при багатократній і особливо при поглибленні від низу до верху, виникає проблема недопущення викривлення вертикальної осі ствола по всій його глибині, оскільки всяке відхилення від вертикалі майже неможливо виправити. Ретельне маркшейдерське орієнтування і повсякденний контроль за роботами викликає трудність в здійсненні вертикальності і допускає вірогідність помилки при проходці. Окрім цього, провітрювання прохідницьких забоїв здійснюється не ефективно через те, що при проведенні буропідривних робіт систематично необхідно виконувати демонтаж і монтаж елементів вентиляційної системи і забій тривалий час залишається без провітрювання, що, в сукупності, знижує інтенсивність ведення проходки при поглибленні ствола. У основу корисної моделі поставлено задачу виключити викривлення вертикальної осі ствола при багатократному його поглибленні навіть і при ретельному маркшейдерському орієнтуванні і повсякденному контролі за роботами по поглибленню ствола від низу до верху, оскільки всяке відхилення ствола від вертикалі майже неможливо виправити, а також виключити відсутність провітрювання в прохідницьких забоях при проведенні буропідривних робіт, підвищивши тим самим ефективність провітрювання в забоях при проходці стволів від низу до верху в способі поглиблення вертикальних стволів згідно джерелу [Проведение горных выработок.- М.: Углетехиздат, 1954. - С. 604-612]. Поставлена задача вирішується тим, що у відомому способі поглиблення вертикальних стволів, що включає проведення горизонтальної виробки на новому горизонті під заглиблюваним стволом діючого горизонту, маркшейдерську зйомку в пройденій виробці для визначення центру ствола, проходку зумпфа і обробку приствольного двора, установку опорного верстата по центру ствола і проходку ствола від низу до верху на повний переріз забоєм буропідривним способом з одночасним зведенням постійного кріплення, заглиблювану частину ствола ділять на ділянки, проходячи горизонтальні виробки допоміжних горизонтів, з опорних верстатів яких, у тому числі і з опорного верстата горизонтальної виробки нового горизонту, бурять по осі ствола від низу до верху свердловини до виходу в зумпфи допоміжних і діючого горизонтів, кріплять їх металевими трубами, складеними у вигляді окремих секцій і проходять ділянки від низу до верху, орієнтуючись не тільки на результат маркшейдерської зйомки, але і на напрям пробурених свердловин, використовуючи їх також для провітрювання прохідницьких забоїв при проведенні буропідривних робіт. На кресленні зображена технологічна схема способу поглиблення вертикальних стволів. Схема включає ствол 1 із зумпфом 2, приствольним двором 3 і горизонтальними виробками 4 діючого горизонти, горизонтальну виробку 5, пройдену під заглиблюваним стволом нового горизонту із зумпфом 6, приствольним двором 7 і опорним верстатом (на кресленні не показано), змонтованим по центру ствола і прохідницький забій 8. Заглиблювана частина ствола між діючим і новим горизонтами ділиться горизонтальними виробками 9 допоміжних горизонтів на ділянки (на кресленні не вказано). На кресленні показано 1 UA 72152 U 5 10 15 20 25 30 35 40 дві ділянки, тобто використовується один допоміжний горизонт. Допоміжний горизонт влаштований аналогічно новому. З опорних верстатів горизонтальних виробок 5 і 9 нового і допоміжного горизонтів по осі ствола пробурені свердловини 10 до виходу в зумпфи 2 і 6 діючого і допоміжного горизонтах, відповідно. Свердловини 10 кріпляться металевими трубами 11, зібраними у вигляді секцій (трубопроводу). Трубопровід в свердловинах використовується для подачі свіжого повітря в забої 8. Система вентиляції на кресленні не показана. Спосіб здійснюється таким чином. Після розтину нового горизонту проходять горизонтальну виробку 5 на цьому горизонті під заглиблюваний ствол. У виробці 5 проводять маркшейдерську зйомку для визначення центру ствола і закладають репер для маркшейдерського контролю. Коли положення ствола буде зафіксовано, проводять обробку приствольного двору 7 і проходку зумпфа 6. Потім вмонтовується опорний верстат, в якому передбачаються ті ж відділення (на кресленні не вказано), що і в стволі під час поглиблення. Одночасно заглиблювану частину ствола ділять на ділянки, проходячи під заглиблюваним стволом горизонтальні виробки 9 допоміжних горизонтів. Виробництво гірничопрохідницьких робіт з поглиблення ствола від низу до верху на цих горизонтах аналогічно роботам на новому горизонті. Проходку з нового і допоміжного горизонтів починають після того, як пробурять свердловини 10 по осі ствола з опорних верстатів до виходу в зумпфи 2 і 6 діючого і допоміжного горизонтах, відповідно. Ці свердловини 10 кріплять металевими трубами 11, зібраними у вигляді секцій. Проходка проводиться прохідницькими забоями 8 за допомогою буропідривних робіт. У зв'язку з тим, що ефективність вибухових робіт при проходці від низу до верху збільшується, об'єм буропідривних робіт скорочений. Тому кріплення свердловин металевими трубами не викликає їх деформацію. В процесі поглиблення ствола напрям його проходки контролюється не тільки за наслідками проведених маркшейдерських зйомок, але і по напряму пробурених по осі ствола свердловин, що виключає можливість помилки в завданні напряму. Окрім цього, через свердловини зверху подається свіже повітря в прохідницькі забої 8. У міру переміщення прохідницьких забоїв секції трубопроводу 11, що примикають до забою, забираються, і на кінець труби надягається зворотний клапан (на кресленні не показано). Це дає можливість провітрювати забій і під час проведення буропідривних робіт систематично, не вмонтовуючи і не демонтуючи елементи вентиляційної системи. Таким чином, здійснюючи в пропонованому способі ділення заглиблюваної частини ствола горизонтальними виробками допоміжних (допоміжного) горизонтів з пробурюванням по осі ствола на цих ділянках свердловин до виходу їх в зумпфи діючого і допоміжного (допоміжних) горизонтів, дозволить використовувати напрям цих свердловин як орієнтир при проходці ствола, окрім маркшейдерського орієнтування і як елемент вентиляційної системи для подачі свіжого повітря до прохідницьких забоїв, виключивши тим самим викривлення осі ствола (вертикальності) і відсутність провітрювання прохідницьких забоїв при проведенні буропідривних робіт. Джерела інформації: 1. Котляров СИ. Горные работы, проведение и крепление подземных выработок.-М.: Недра, 1971. - С. 243 - 246. 2. Покровский Н.М. Проведение горных выработок. -М.: Углетехиздат, 1954. - С. 604-612. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб поглиблення вертикальних стволів, що включає проведення горизонтальної виробки на новому горизонті під заглиблюваним стволом діючого горизонту, маркшейдерську зйомку в пройденій виробці для визначення центру ствола, проходку зумпфа і обробку приствольного двору, установку опорного верстата по центру ствола і проходку ствола від низу до верху на повний переріз забоєм буропідривним способом з одночасним зведенням постійного кріплення, який відрізняється тим, що заглиблювану частину ствола ділять на ділянки, проходячи горизонтальні виробки допоміжних горизонтів, з опорних верстатів яких, у тому числі і з опорного верстата горизонтальної виробки нового горизонту, бурять по осі ствола від низу до верху свердловини до виходу в зумпфи допоміжних і діючого горизонтів, кріплять їх металевими трубами, складеними у вигляді окремих секцій і проходять ділянки від низу до верху, орієнтуючись на результат маркшейдерської зйомки і на напрям пробурених свердловин. 2 UA 72152 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Method fore deepening vertical shafts

Автори англійською

Raiok Vitalii Havrylovych, Avershyn Andrii Oleksandrovych, Stepanov Yevhenii Ivanovych

Назва патенту російською

Способ углубления вертикальных стволов

Автори російською

Раек Виталий Гаврилович, Авершин Андрей Александрович, Степанов Евгений Иванович

МПК / Мітки

МПК: E21D 3/00

Мітки: стволів, спосіб, поглиблення, вертикальних
