Пневматичний бетоноукладач

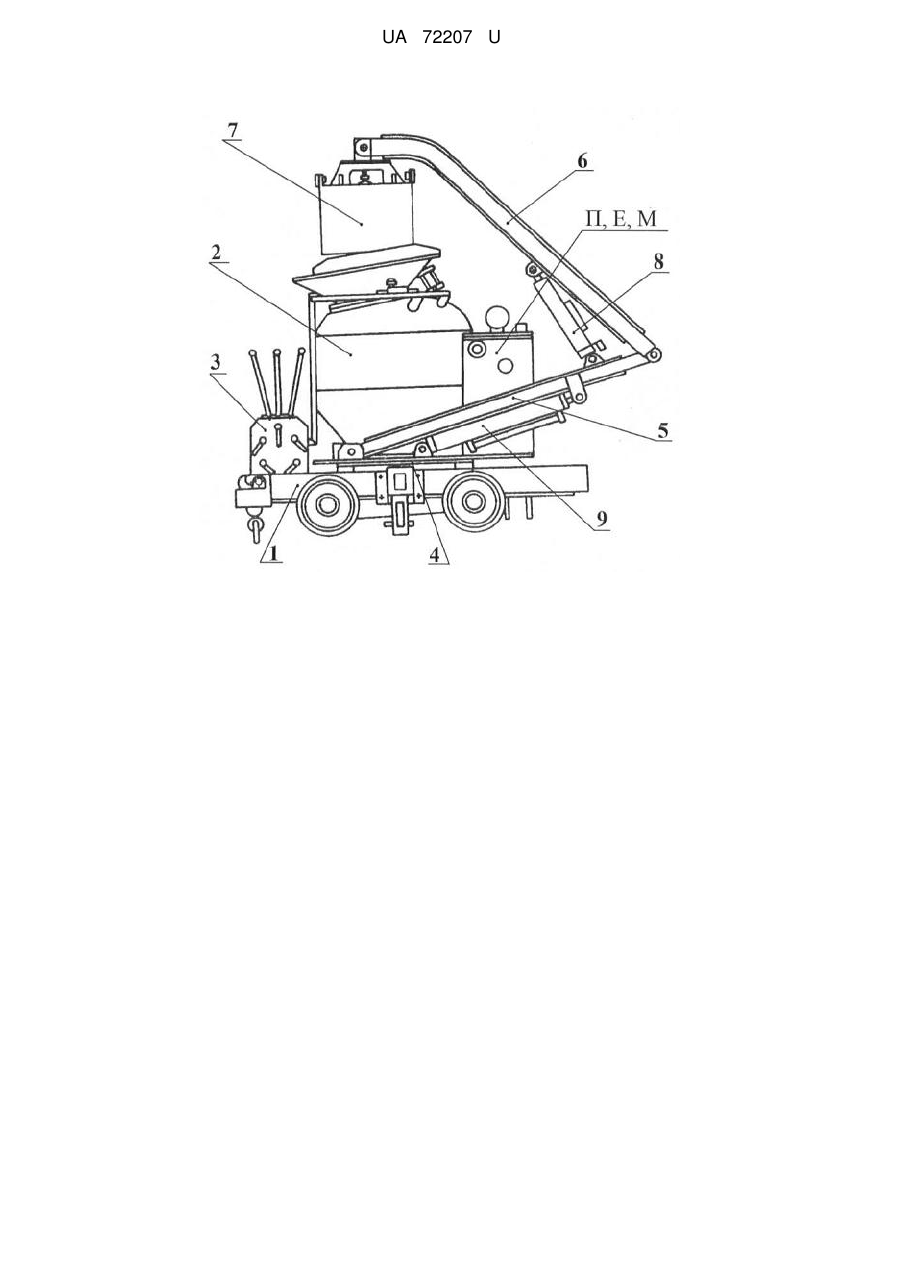

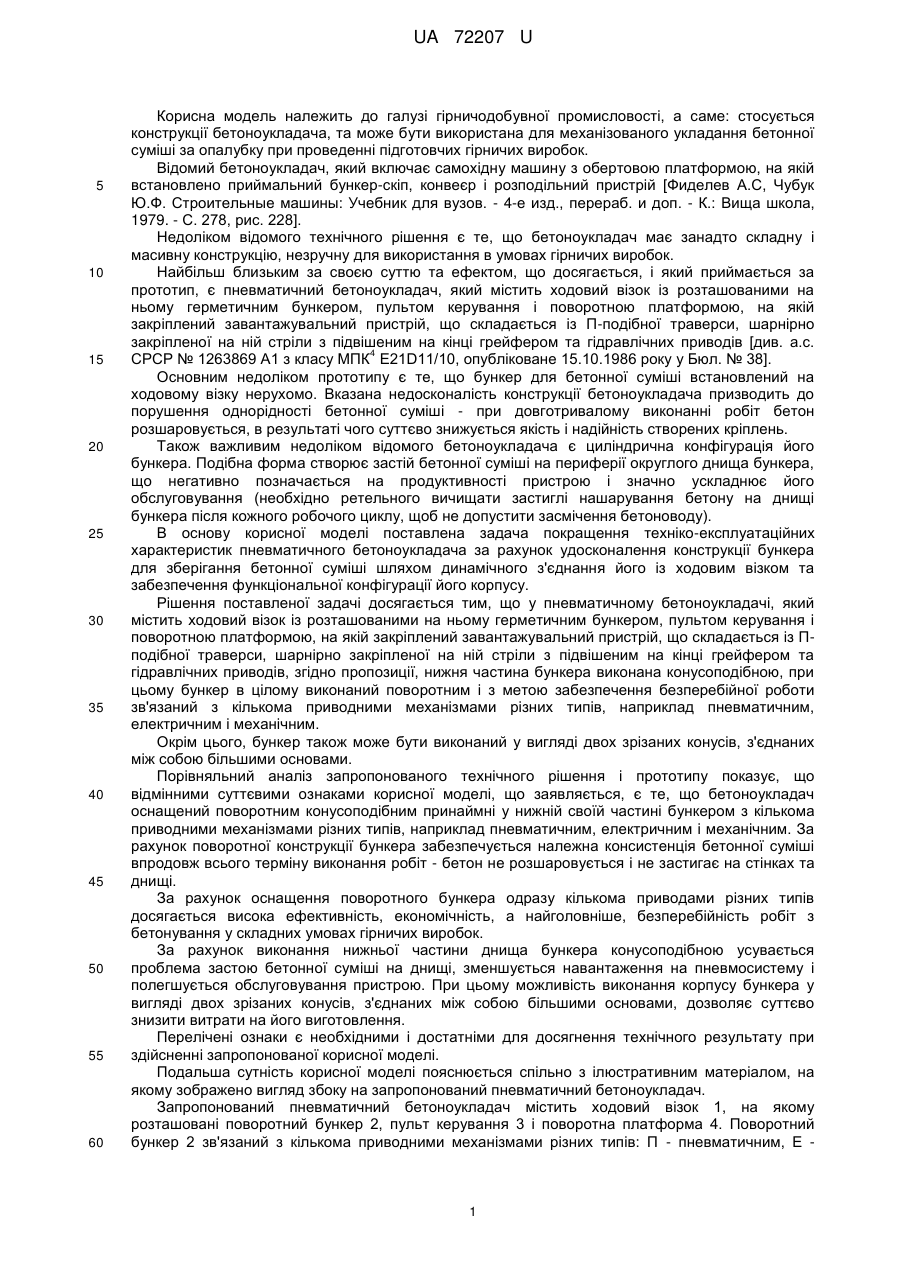

Реферат: Пневматичний бетоноукладач містить ходовий візок із розташованими на ньому герметичним бункером, пультом керування і поворотною платформою, на якій закріплений завантажувальний пристрій, що складається із П-подібної траверси, шарнірно закріпленої на ній стріли з підвішеним на кінці грейфером та гідравлічних приводів. Нижня частина бункера виконана конусоподібною. Бункер в цілому виконаний поворотним і з метою забезпечення безперебійної роботи зв'язаний з кількома приводними механізмами різних типів, наприклад пневматичним, електричним і механічним. UA 72207 U (12) UA 72207 U UA 72207 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі гірничодобувної промисловості, а саме: стосується конструкції бетоноукладача, та може бути використана для механізованого укладання бетонної суміші за опалубку при проведенні підготовчих гірничих виробок. Відомий бетоноукладач, який включає самохідну машину з обертовою платформою, на якій встановлено приймальний бункер-скіп, конвеєр і розподільний пристрій [Фиделев А.С, Чубук Ю.Ф. Строительные машины: Учебник для вузов. - 4-е изд., перераб. и доп. - К.: Вища школа, 1979. - С. 278, рис. 228]. Недоліком відомого технічного рішення є те, що бетоноукладач має занадто складну і масивну конструкцію, незручну для використання в умовах гірничих виробок. Найбільш близьким за своєю суттю та ефектом, що досягається, і який приймається за прототип, є пневматичний бетоноукладач, який містить ходовий візок із розташованими на ньому герметичним бункером, пультом керування і поворотною платформою, на якій закріплений завантажувальний пристрій, що складається із П-подібної траверси, шарнірно закріпленої на ній стріли з підвішеним на кінці грейфером та гідравлічних приводів [див. а.с. 4 СРСР № 1263869 А1 з класу МПК E21D11/10, опубліковане 15.10.1986 року у Бюл. № 38]. Основним недоліком прототипу є те, що бункер для бетонної суміші встановлений на ходовому візку нерухомо. Вказана недосконалість конструкції бетоноукладача призводить до порушення однорідності бетонної суміші - при довготривалому виконанні робіт бетон розшаровується, в результаті чого суттєво знижується якість і надійність створених кріплень. Також важливим недоліком відомого бетоноукладача є циліндрична конфігурація його бункера. Подібна форма створює застій бетонної суміші на периферії округлого днища бункера, що негативно позначається на продуктивності пристрою і значно ускладнює його обслуговування (необхідно ретельного вичищати застиглі нашарування бетону на днищі бункера після кожного робочого циклу, щоб не допустити засмічення бетоноводу). В основу корисної моделі поставлена задача покращення техніко-експлуатаційних характеристик пневматичного бетоноукладача за рахунок удосконалення конструкції бункера для зберігання бетонної суміші шляхом динамічного з'єднання його із ходовим візком та забезпечення функціональної конфігурації його корпусу. Рішення поставленої задачі досягається тим, що у пневматичному бетоноукладачі, який містить ходовий візок із розташованими на ньому герметичним бункером, пультом керування і поворотною платформою, на якій закріплений завантажувальний пристрій, що складається із Пподібної траверси, шарнірно закріпленої на ній стріли з підвішеним на кінці грейфером та гідравлічних приводів, згідно пропозиції, нижня частина бункера виконана конусоподібною, при цьому бункер в цілому виконаний поворотним і з метою забезпечення безперебійної роботи зв'язаний з кількома приводними механізмами різних типів, наприклад пневматичним, електричним і механічним. Окрім цього, бункер також може бути виконаний у вигляді двох зрізаних конусів, з'єднаних між собою більшими основами. Порівняльний аналіз запропонованого технічного рішення і прототипу показує, що відмінними суттєвими ознаками корисної моделі, що заявляється, є те, що бетоноукладач оснащений поворотним конусоподібним принаймні у нижній своїй частині бункером з кількома приводними механізмами різних типів, наприклад пневматичним, електричним і механічним. За рахунок поворотної конструкції бункера забезпечується належна консистенція бетонної суміші впродовж всього терміну виконання робіт - бетон не розшаровується і не застигає на стінках та днищі. За рахунок оснащення поворотного бункера одразу кількома приводами різних типів досягається висока ефективність, економічність, а найголовніше, безперебійність робіт з бетонування у складних умовах гірничих виробок. За рахунок виконання нижньої частини днища бункера конусоподібною усувається проблема застою бетонної суміші на днищі, зменшується навантаження на пневмосистему і полегшується обслуговування пристрою. При цьому можливість виконання корпусу бункера у вигляді двох зрізаних конусів, з'єднаних між собою більшими основами, дозволяє суттєво знизити витрати на його виготовлення. Перелічені ознаки є необхідними і достатніми для досягнення технічного результату при здійсненні запропонованої корисної моделі. Подальша сутність корисної моделі пояснюється спільно з ілюстративним матеріалом, на якому зображено вигляд збоку на запропонований пневматичний бетоноукладач. Запропонований пневматичний бетоноукладач містить ходовий візок 1, на якому розташовані поворотний бункер 2, пульт керування 3 і поворотна платформа 4. Поворотний бункер 2 зв'язаний з кількома приводними механізмами різних типів: П - пневматичним, Е 1 UA 72207 U 5 10 15 20 25 30 35 40 45 50 55 електричним і М - механічним (за допомогою ланцюгової передачі від шасі ходового візка). На поворотній платформі 4 розташований завантажувальний пристрій, який складається із Пподібної траверси 5 і шарнірно закріпленої стріли 6, на кінці якої підвішений грейфер 7, а також гідроциліндра 8 для повороту стріли 6 та гідроциліндрів 9 для повороту траверси 5. Запропонований бетоноукладач використовують наступним чином. Спочатку до пневматичного бетоноукладача, встановленого у місці проведення підготовчих гірничих виробок, за допомогою шахтних вагонеток доправляють бетонну суміш. Після цього за допомогою пульта керування 3 вмикають гідроциліндри 8 і 9, які приводять у дію грейфер 7, що здійснює перевантаження бетонної суміші із вагонеток, розташованих на одній колії із бетоноукладачем, до поворотного бункера 2. При цьому переміщення всього грейфернострілового устаткування в горизонтальній площині забезпечують завдяки управлінню поворотною платформою 4. Після наповнення бункера 2 вмикають приводний механізм його обертання - один із кількох на вибір залежно від конкретних умов виконання робіт та наявності джерела живлення приводів. Потім із бункера 2 бетонна суміш стисненим повітрям подається в бетоновід і далі - за опалубку. Заявлене технічне рішення перевірене на практиці. Запропонований пневматичний бетоноукладач не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у галузі гірничодобувної промисловості, а отже є придатним для промислового застосування, має технічні та інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено конструкцій і зразків бетоноукладачів із вказаною в пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення вважається таким, що може отримати правовий захист. Суттєва відмінність запропонованого технічного рішення полягає у тому, що бункер рухомо встановлений на ходовому візку, при цьому оснащений різнотипними приводними механізмами і містить конусоподібні елементи конфігурації. Вказана відмінність дозволяє відчутно покращити техніко-експлуатаційні характеристики бетоноукладача. Жодна із відомих конструкцій бетоноукладача не може одночасно володіти всіма перерахованими властивостями, оскільки не містить у своєму складі всієї сукупності заявлених суттєвих ознак. До технічних переваг запропонованого пневматичного бетоноукладача, у порівнянні з прототипом, можна віднести: - підвищення продуктивності бетонувальних робіт, а також покращення якості і надійності створених кріплень за рахунок оснащення пристрою поворотним бункером з різнотипними приводними механізмами; - полегшення експлуатації, зниження витрат на обслуговування за рахунок виконання принаймні нижньої частини днища бункера конусоподібною; - можливість експлуатації за наявності будь-якого джерела енергії через наявності у конструкції трьох типів двигунів. Після опису запропонованого технічного рішення фахівцям у даній галузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним, будучи представленим даним прикладом. Численні можливі варіанти виконання бетоноукладача, зокрема об'єм бункера, тип його приводу тощо, можуть змінюватися залежно від бажаної потужності пристрою і умов його експлуатації, та зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є те, що принаймні нижня частина бункера виконана конусоподібною, при цьому бункер в цілому виконаний поворотним і з метою забезпечення безперебійної роботи зв'язаний з кількома приводними механізмами різних типів, наприклад пневматичним, електричним і механічним. Саме ці обставини у сукупності дозволяють надбати запропонованій конструкції вищеперераховані й інші переваги. Використання комбінацій окремих конструктивних елементів із всієї сукупності заявлених, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даній області знань, оскільки інші конструкції, подібні описаній, вже не вимагатимуть будь-якого творчого підходу від конструкторів та інженерів, і не можуть вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. 2 UA 72207 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Пневматичний бетоноукладач, який містить ходовий візок із розташованими на ньому герметичним бункером, пультом керування і поворотною платформою, на якій закріплений завантажувальний пристрій, що складається із П-подібної траверси, шарнірно закріпленої на ній стріли з підвішеним на кінці грейфером та гідравлічних приводів, який відрізняється тим, що нижня частина бункера виконана конусоподібною, при цьому бункер в цілому виконаний поворотним і з метою забезпечення безперебійної роботи зв'язаний з кількома приводними механізмами різних типів, наприклад пневматичним, електричним і механічним. 2. Пневматичний бетоноукладач за п. 1, який відрізняється тим, що бункер виконаний у вигляді двох зрізаних конусів, з'єднаних між собою більшими основами. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
