Протиобмерзальна система для покрівлі та водостоку будинку

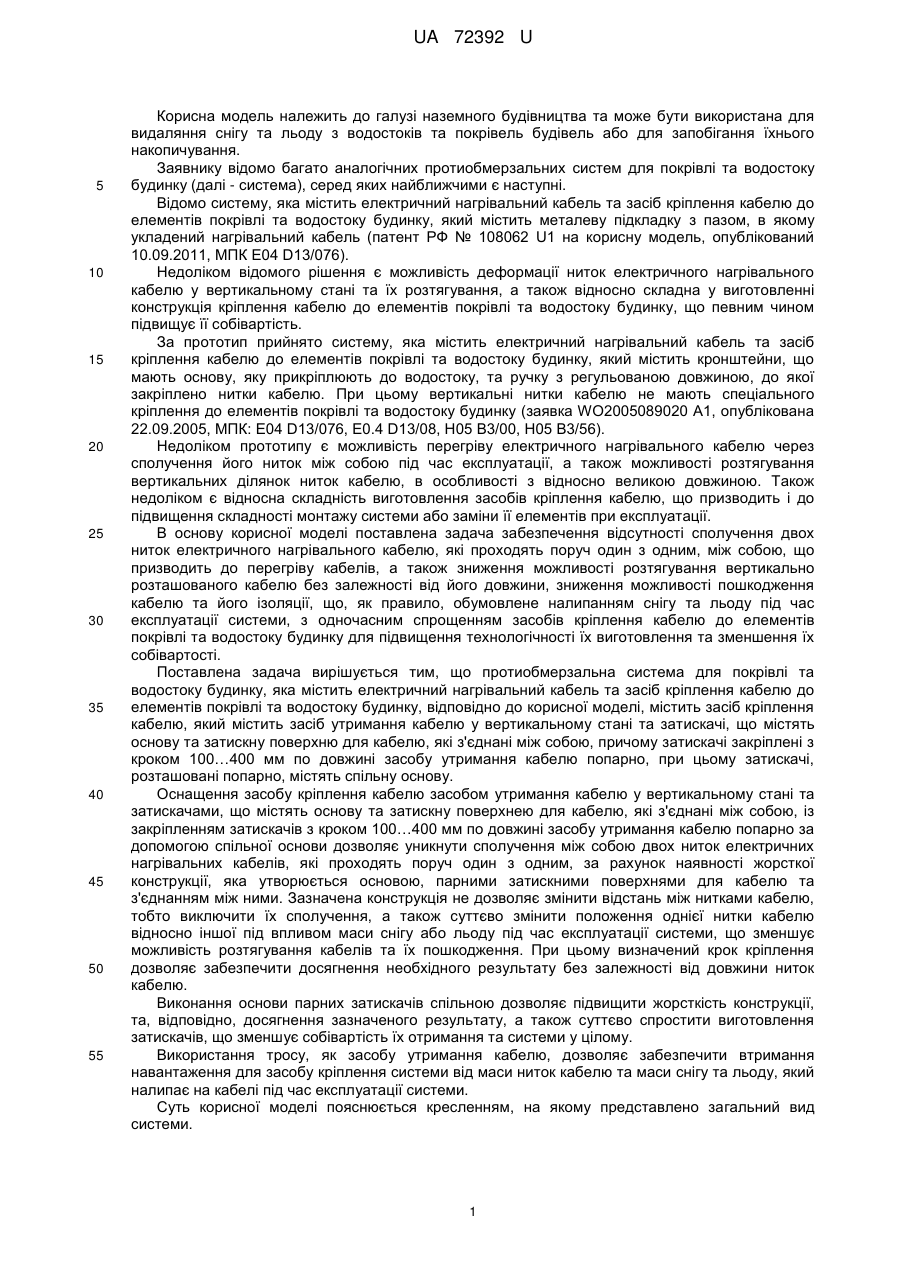

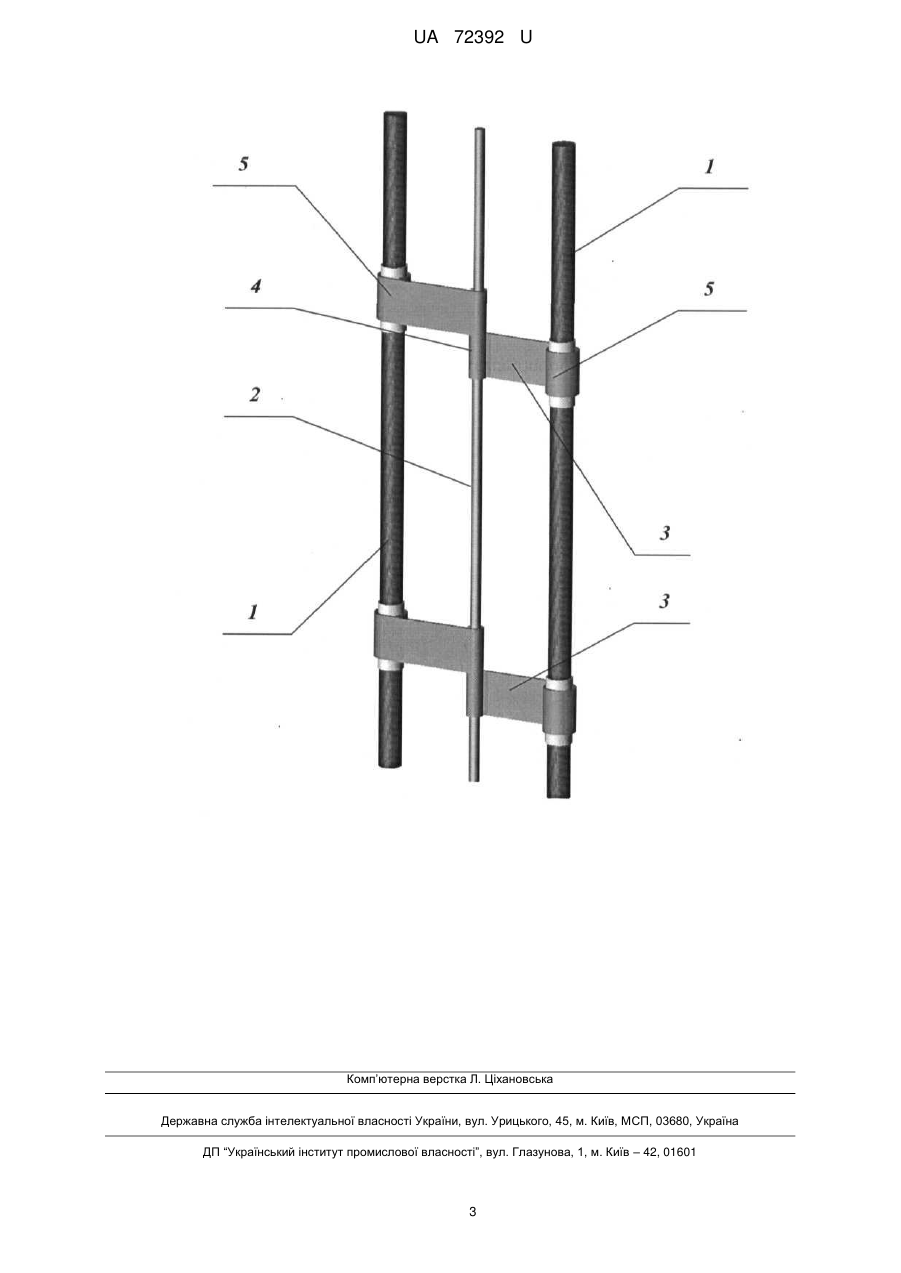

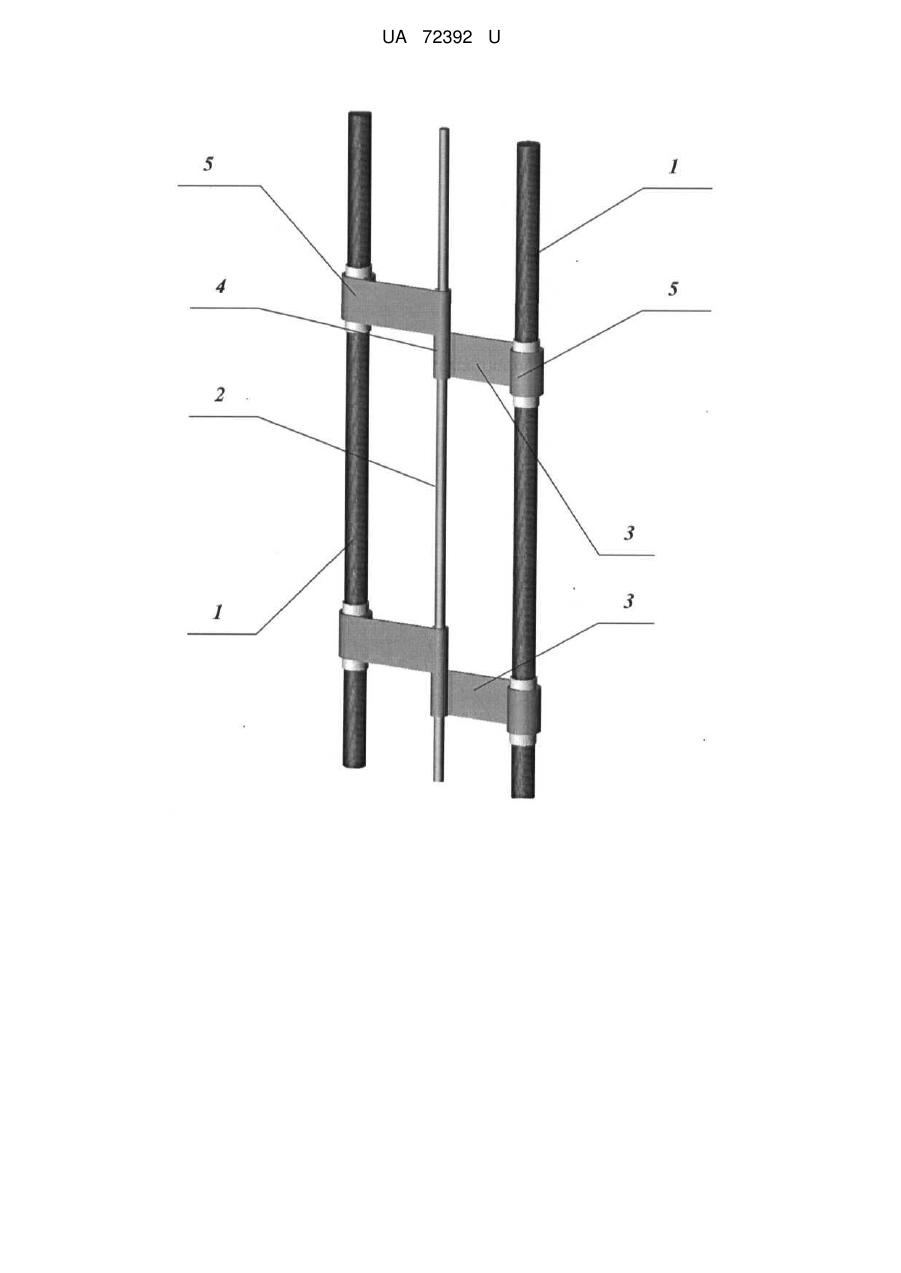

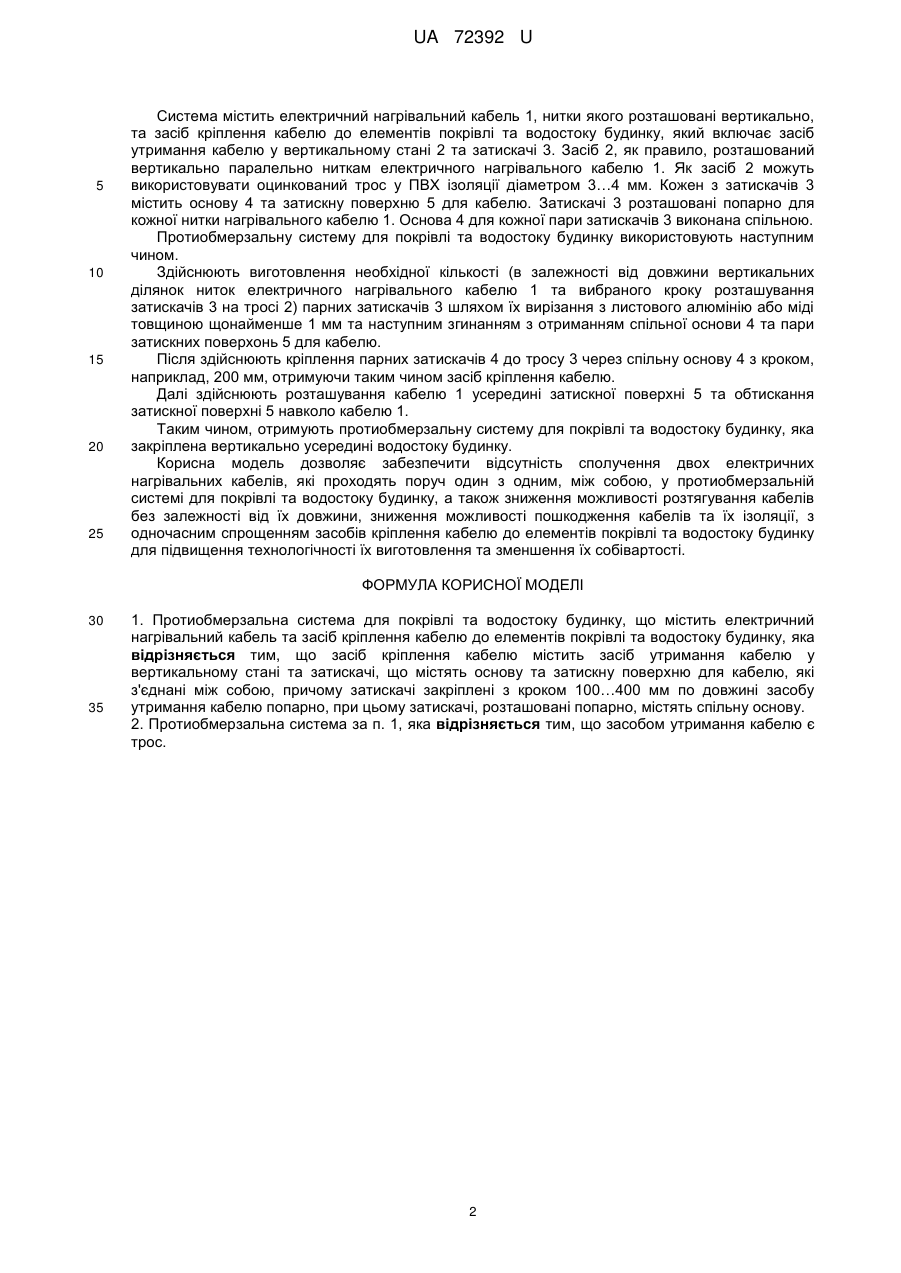

Реферат: UA 72392 U UA 72392 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі наземного будівництва та може бути використана для видаляння снігу та льоду з водостоків та покрівель будівель або для запобігання їхнього накопичування. Заявнику відомо багато аналогічних протиобмерзальних систем для покрівлі та водостоку будинку (далі - система), серед яких найближчими є наступні. Відомо систему, яка містить електричний нагрівальний кабель та засіб кріплення кабелю до елементів покрівлі та водостоку будинку, який містить металеву підкладку з пазом, в якому укладений нагрівальний кабель (патент РФ № 108062 U1 на корисну модель, опублікований 10.09.2011, МПК Е04 D13/076). Недоліком відомого рішення є можливість деформації ниток електричного нагрівального кабелю у вертикальному стані та їх розтягування, а також відносно складна у виготовленні конструкція кріплення кабелю до елементів покрівлі та водостоку будинку, що певним чином підвищує її собівартість. За прототип прийнято систему, яка містить електричний нагрівальний кабель та засіб кріплення кабелю до елементів покрівлі та водостоку будинку, який містить кронштейни, що мають основу, яку прикріплюють до водостоку, та ручку з регульованою довжиною, до якої закріплено нитки кабелю. При цьому вертикальні нитки кабелю не мають спеціального кріплення до елементів покрівлі та водостоку будинку (заявка WO2005089020 А1, опублікована 22.09.2005, МПК: Е04 D13/076, Е0.4 D13/08, Н05 В3/00, H05 В3/56). Недоліком прототипу є можливість перегріву електричного нагрівального кабелю через сполучення його ниток між собою під час експлуатації, а також можливості розтягування вертикальних ділянок ниток кабелю, в особливості з відносно великою довжиною. Також недоліком є відносна складність виготовлення засобів кріплення кабелю, що призводить і до підвищення складності монтажу системи або заміни її елементів при експлуатації. В основу корисної моделі поставлена задача забезпечення відсутності сполучення двох ниток електричного нагрівального кабелю, які проходять поруч один з одним, між собою, що призводить до перегріву кабелів, а також зниження можливості розтягування вертикально розташованого кабелю без залежності від його довжини, зниження можливості пошкодження кабелю та його ізоляції, що, як правило, обумовлене налипанням снігу та льоду під час експлуатації системи, з одночасним спрощенням засобів кріплення кабелю до елементів покрівлі та водостоку будинку для підвищення технологічності їх виготовлення та зменшення їх собівартості. Поставлена задача вирішується тим, що протиобмерзальна система для покрівлі та водостоку будинку, яка містить електричний нагрівальний кабель та засіб кріплення кабелю до елементів покрівлі та водостоку будинку, відповідно до корисної моделі, містить засіб кріплення кабелю, який містить засіб утримання кабелю у вертикальному стані та затискачі, що містять основу та затискну поверхню для кабелю, які з'єднані між собою, причому затискачі закріплені з кроком 100…400 мм по довжині засобу утримання кабелю попарно, при цьому затискачі, розташовані попарно, містять спільну основу. Оснащення засобу кріплення кабелю засобом утримання кабелю у вертикальному стані та затискачами, що містять основу та затискну поверхнею для кабелю, які з'єднані між собою, із закріпленням затискачів з кроком 100…400 мм по довжині засобу утримання кабелю попарно за допомогою спільної основи дозволяє уникнути сполучення між собою двох ниток електричних нагрівальних кабелів, які проходять поруч один з одним, за рахунок наявності жорсткої конструкції, яка утворюється основою, парними затискними поверхнями для кабелю та з'єднанням між ними. Зазначена конструкція не дозволяє змінити відстань між нитками кабелю, тобто виключити їх сполучення, а також суттєво змінити положення однієї нитки кабелю відносно іншої під впливом маси снігу або льоду під час експлуатації системи, що зменшує можливість розтягування кабелів та їх пошкодження. При цьому визначений крок кріплення дозволяє забезпечити досягнення необхідного результату без залежності від довжини ниток кабелю. Виконання основи парних затискачів спільною дозволяє підвищити жорсткість конструкції, та, відповідно, досягнення зазначеного результату, а також суттєво спростити виготовлення затискачів, що зменшує собівартість їх отримання та системи у цілому. Використання тросу, як засобу утримання кабелю, дозволяє забезпечити втримання навантаження для засобу кріплення системи від маси ниток кабелю та маси снігута льоду, який налипає на кабелі під час експлуатації системи. Суть корисної моделі пояснюється кресленням, на якому представлено загальний вид системи. 1 UA 72392 U 5 10 15 20 25 Система містить електричний нагрівальний кабель 1, нитки якого розташовані вертикально, та засіб кріплення кабелю до елементів покрівлі та водостоку будинку, який включає засіб утримання кабелю у вертикальному стані 2 та затискачі 3. Засіб 2, як правило, розташований вертикально паралельно ниткам електричного нагрівального кабелю 1. Як засіб 2 можуть використовувати оцинкований трос у ПВХ ізоляції діаметром 3…4 мм. Кожен з затискачів 3 містить основу 4 та затискну поверхню 5 для кабелю. Затискачі 3 розташовані попарно для кожної нитки нагрівального кабелю 1. Основа 4 для кожної пари затискачів 3 виконана спільною. Протиобмерзальну систему для покрівлі та водостоку будинку використовують наступним чином. Здійснюють виготовлення необхідної кількості (в залежності від довжини вертикальних ділянок ниток електричного нагрівального кабелю 1 та вибраного кроку розташування затискачів 3 на тросі 2) парних затискачів 3 шляхом їх вирізання з листового алюмінію або міді товщиною щонайменше 1 мм та наступним згинанням з отриманням спільної основи 4 та пари затискних поверхонь 5 для кабелю. Після здійснюють кріплення парних затискачів 4 до тросу 3 через спільну основу 4 з кроком, наприклад, 200 мм, отримуючи таким чином засіб кріплення кабелю. Далі здійснюють розташування кабелю 1 усередині затискної поверхні 5 та обтискання затискної поверхні 5 навколо кабелю 1. Таким чином, отримують протиобмерзальну систему для покрівлі та водостоку будинку, яка закріплена вертикально усередині водостоку будинку. Корисна модель дозволяє забезпечити відсутність сполучення двох електричних нагрівальних кабелів, які проходять поруч один з одним, між собою, у протиобмерзальній системі для покрівлі та водостоку будинку, а також зниження можливості розтягування кабелів без залежності від їх довжини, зниження можливості пошкодження кабелів та їх ізоляції, з одночасним спрощенням засобів кріплення кабелю до елементів покрівлі та водостоку будинку для підвищення технологічності їх виготовлення та зменшення їх собівартості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Протиобмерзальна система для покрівлі та водостоку будинку, що містить електричний нагрівальний кабель та засіб кріплення кабелю до елементів покрівлі та водостоку будинку, яка відрізняється тим, що засіб кріплення кабелю містить засіб утримання кабелю у вертикальному стані та затискачі, що містять основу та затискну поверхню для кабелю, які з'єднані між собою, причому затискачі закріплені з кроком 100…400 мм по довжині засобу утримання кабелю попарно, при цьому затискачі, розташовані попарно, містять спільну основу. 2. Протиобмерзальна система за п. 1, яка відрізняється тим, що засобом утримання кабелю є трос. 2 UA 72392 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
